Giới thiệu chung về Tiêu chuẩn Việt Nam TCVN 5568:1991

Tiêu chuẩn Việt Nam TCVN 5568:1991 về Điều hợp kích thước theo mô đun xây dựng - Nguyên tắc cơ bản là văn bản kỹ thuật nền tảng trong hoạt động thiết kế và thi công xây dựng tại Việt Nam. Tiêu chuẩn này đưa ra các nguyên tắc thống nhất nhằm chuẩn hóa kích thước của các bộ phận công trình, cấu kiện xây dựng và thiết bị, tạo điều kiện thuận lợi cho việc công nghiệp hóa, điển hình hóa và lắp ghép trong xây dựng.

Thông tin thuộc tính văn bản:

• Tên tiêu chuẩn: Tiêu chuẩn Việt Nam TCVN 5568:1991 về điều hợp kích thước theo mô đun xây dựng - nguyên tắc cơ bản.
• Số hiệu: TCVN 5568:1991.
• Tình trạng hiệu lực và cơ quan ban hành: Đang được cập nhật (thông tin chi tiết về ngày ban hành, ngày áp dụng và cơ quan ban hành cụ thể chưa được thể hiện đầy đủ trong dữ liệu trích xuất).

Nội dung chi tiết Phần mở đầu và các điều khoản đầu (Từ Điều 1 đến Điều 4):

Dưới đây là phân tích chuyên sâu về các quy định cốt lõi được thiết lập trong giai đoạn đầu của tiêu chuẩn, định hình toàn bộ hệ thống điều hợp kích thước trong xây dựng:

- Điều 1: Phạm vi áp dụng

• Tiêu chuẩn này quy định các nguyên tắc cơ bản của việc điều hợp kích thước theo mô đun (ĐHKT-MĐ) áp dụng rộng rãi trong thiết kế kiến trúc, thiết kế kết cấu, chế tạo cấu kiện xây dựng và tổ chức thi công xây lắp.
• Đối tượng áp dụng bao gồm tất cả các loại hình công trình xây dựng thuộc các ngành khác nhau, từ công trình dân dụng, công nghiệp cho đến các công trình hạ tầng kỹ thuật có sử dụng cấu kiện lắp ghép hoặc bán lắp ghép.

- Điều 2: Tài liệu viện dẫn

• Xác định các tiêu chuẩn liên quan làm căn cứ pháp lý và kỹ thuật để áp dụng đồng bộ với TCVN 5568:1991.
• Các tài liệu viện dẫn này đảm bảo tính thống nhất về mặt dung sai kích thước, các hệ thống mô đun bổ sung và các quy chuẩn kỹ thuật chuyên ngành khác trong chuỗi cung ứng từ thiết kế đến sản xuất và lắp dựng.

- Điều 3: Thuật ngữ và định nghĩa

Điều khoản này làm rõ các khái niệm kỹ thuật cốt lõi, là ngôn ngữ chung cho các kỹ sư, kiến trúc sư và nhà sản xuất:

• Mô đun (Module): Đơn vị đo quy ước dùng để điều hợp kích thước trong xây dựng, ký hiệu chung là M.
• Mô đun cơ bản (Basic module): Là đơn vị cơ sở có giá trị quy ước bằng 100 mm (ký hiệu là 1M). Đây là gốc tọa độ kích thước để phát triển các hệ thống mô đun khác.
• Mô đun bội (Multi-module): Là bội số của mô đun cơ bản (ví dụ: 3M, 6M, 12M, 15M, 30M, 60M). Thường được áp dụng cho các kích thước lớn của công trình như nhịp, bước cột, chiều cao tầng và kích thước của các cấu kiện lớn.
• Mô đun phân (Sub-module): Là ước số của mô đun cơ bản (ví dụ: 1/2M, 1/5M, 1/10M tương ứng với 50 mm, 20 mm, 10 mm). Thường được áp dụng để xác định chiều dày tường, kích thước tiết diện cấu kiện nhỏ, hoặc các khe hở kỹ thuật.

- Điều 4: Nguyên tắc cơ bản của điều hợp kích thước theo mô đun

Đây là điều khoản quan trọng nhất trong phần đầu, thiết lập các quy tắc bắt buộc khi áp dụng hệ thống mô đun:

• Nguyên tắc thống nhất kích thước danh nghĩa: Tất cả các kích thước danh nghĩa (kích thước thiết kế) của bộ phận công trình, cấu kiện và thiết bị phải được chọn phù hợp với hệ thống mô đun (là bội số hoặc ước số của M).

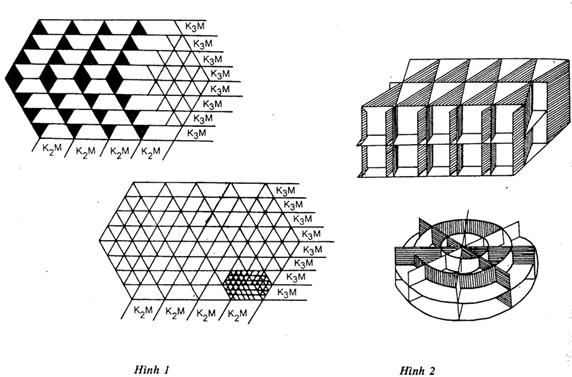

• Hệ lưới mô đun không gian và mặt phẳng: Quy định việc thiết lập hệ thống lưới tọa độ mô đun để định vị chính xác vị trí của các cấu kiện trong không gian ba chiều. Khoảng cách giữa các đường lưới phải tương ứng với các mô đun chọn lọc.
• Sự phối hợp giữa kích thước chế tạo và kích thước lắp dựng: Kích thước thực tế của cấu kiện phải nhỏ hơn kích thước mô đun một khoảng bằng khe hở lắp ghép quy định, đảm bảo cấu kiện có thể lắp ráp dễ dàng vào hệ lưới mô đun trên thực địa mà không cần đục đẽo hay chỉnh sửa.

Ý nghĩa thực tiễn của các điều khoản đầu:

Việc áp dụng nghiêm túc các nguyên tắc từ Điều 1 đến Điều 4 của TCVN 5568:1991 giúp chuẩn hóa quy trình thiết kế, giảm thiểu sự đa dạng không cần thiết của các chủng loại cấu kiện trên thị trường, thúc đẩy sản xuất công nghiệp hàng loạt tại các nhà máy bê tông và cấu kiện thép, đồng thời nâng cao chất lượng và rút ngắn tiến độ thi công công trình.
