TIÊU CHUẨN VIỆT NAM

TCVN 4436 - 87

BÓNG ĐÈN ĐIỆN

PHƯƠNG PHÁP ĐO CÁC THÔNG SỐ ĐIỆN VÀ QUANG

Cơ quan biên soạn:

Viện Nghiên cứu khoa học kỹ thuật bảo hộ lao động

Cơ quan đề nghị ban hành: Tổng Công đoàn Việt Nam

Cơ quan trình duyệt:

Tổng cục Tiêu chuẩn - Đo lường - Chất lượng

Cơ quan xét duyệt và ban hành:

Ủy ban Khoa học và Kỹ thuật Nhà nước

Quyết định ban hành số: 412/QĐ ngày 17 tháng 8 năm 1987

BÓNG ĐÈN ĐIỆN

PHƯƠNG PHÁP ĐO CÁC THÔNG SỐ ĐIỆN VÀ QUANG

Electrical lamps

Method for measure electrical and lipht parameters

Tiêu chuẩn này quy định các phương pháp đo các thông số điện, quang thông, cường độ sáng và phân bố không gian ánh sáng của các bóng đèn điện: nung sáng, huỳnh quang thủy ngân cao áp, natri cao áp và halogien thủy ngân cao áp.

Tiêu chuẩn này không áp dụng đối với các loại bóng đèn điện khác.

I. PHƯƠNG PHÁP ĐO CÁC THÔNG SỐ ĐIỆN

1.1. Thiết bị:

1.1.1. Nguồn cấp điện của hệ thống đo có thể lấy từ nguồn điện một chiều, hoặc xoay chiều tần số 50 Hz.

1.1.1.1. Nguồn điện một chiều phải là nguồn điện áp đã chỉnh lưu có thể ổn định và điều chỉnh được.

1.1.1.2. Nguồn điện một chiều phải đáp ứng những yêu cầu sau:

a) Hệ số xung động không vượt quá 0,2%.

b) Trong thời gian đọc số chỉ trên các thiết bị đo, điện áp nguồn không được thay đổi quá ± 0,1% điện áp danh định.

1.1.1.3. Nguồn cấp điện xoay chiều phải đáp ứng những yêu cầu sau:

a) Điện áp phải có dạng hình sin. Thành phần hài bậc cao không vượt quá 3%.

b) Trong thời gian đọc số chỉ trên các thiết bị đo, điện áp nguồn không được thay đổi quá ± 0,2% điện áp danh định.

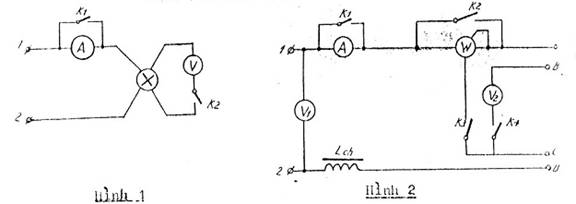

1.1.2. Sơ đồ đo các thông số điện phải phù hợp với hình 1 và hình 2.

Chú thích:

1,2 - Các đầu đấu vào nguồn điện;

V, V₂ - Vôn mét đo điện áp làm việc của bóng đèn (mắc trực tiếp vào các cực của bóng đèn);

V₁ - Vôn mét đo điện áp nguồn điện;

A - Ampemét đo dòng điện làm việc của bóng đèn;

W - Oátmét đo công suất bóng đèn;

U - Bóng đèn nung sáng;

L_ch - Khởi động chuẩn;

A, B, C, D - Các đầu để đấu vào bóng đèn cần đo.

K₁, K₂, K₃, K₄ - Các công tắc đóng, ngắt các đồng hồ đo.

1.1.3. Cấp chính xác của các thiết bị đo điện không được nhỏ hơn 0,2. Khi nguồn cấp điện là nguồn xoay chiều thì được phép sử dụng thiết bị đo điện có cấp chính xác không thấp hơn 0,5.

Các thiết bị đo phải chỉ trị số hiệu dụng và không được phụ thuộc vào dạng đường cong và tần số của các đại lượng điện cần đo.

Dòng điện tiêu thụ của các thiết bị đo mắc song song với bóng đèn phóng điện qua khí không được vượt quá 3% giá trị dòng điện danh định của bóng đèn. Sụt áp trên các thiết bị đo mắc nối tiếp với bóng đèn không được vượt quá 2% giá trị điện áp của bóng đèn phóng qua khí.

1.1.4. Các loại khởi động và stacte phải là các loại khởi động chuẩn và stacte thích hợp với bóng đèn cần đo.

1.1.5. Thiết bị đo dòng quang điện phải có cấp chính
