Single phase plug connector
Tiêu chuẩn này áp dụng cho tất cả các loại ổ và phích cắm điện một pha dùng để nối lưới điện xoay chiều tần số 50 Hz tới các thiết bị điện có điện áp đến 250 V. Dòng điện định mức điện 10 A.
1. Phân loại, kích thước và thông số cơ bản
1.1. Ổ và phích cắm điện được chia ra các kiểu sau:
a) Chia theo hình dạng cực tiếp xúc:
- Kiểu hình trụ.
- Kiểu dẹt
b) Chia theo cách lắp đặt:
- Kiểu lắp nổi
- Kiểu lắp chìm
c) Chia theo cấp bảo vệ an toàn:
- Kiểu có cực tiếp đất.
- Kiểu không có cực tiếp đất
d) Chia theo công dụng:
- Kiểu một ngả
- Kiểu nhiều ngả
1.2. Thông số cơ bản của ổ và phích cắm điện phải phù hợp với bảng 1.
Bảng 1
Điện áp làm việc cao nhất | 250 |
Dòng điện định mức, A | 6,3 ; 10 |
Chú thích: Dòng điện tổng của ổ cắm nhiều ngả không được vượt quá dòng điện quy định cho ổ cắm một ngả.

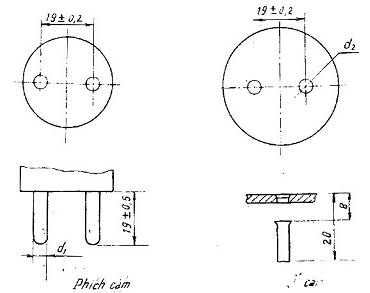

1.3. Kích thước cơ bản của ổ và phích cắm điện cực tiếp xúc kiểu hình trụ phải tương ứng với hình 1 và bảng 2.
Hình 1
Bảng 2
Dòng điện định mức , A | d1 | d2 |
6,3 10 | j 4 ± 0,06 j 4,8 ± 0,06 | j 4,5 + 0,3 j 5,5 + 0,3 |
