TIÊU CHUẨN QUỐC GIA

TCVN 9899-2:2013

IEC 62490-2:2010

PHƯƠNG PHÁP ĐO ESL - PHẦN 2: TỤ ĐIỆN LẮP ĐẶT BỀ MẶT DÙNG TRONG THIẾT BỊ ĐIỆN TỬ

ESL measuring method – Part 2: Surface mount capacitors for use in electronic equipment

Lời nói đầu

TCVN 9899-2:2013 hoàn toàn tương đương với IEC 62490-2:2010;

TCVN 9899-2:2013 do Ban kỹ thuật tiêu chuẩn quốc gia TCVN/TC/E3 Thiết bị điện tử dân dụng biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.

PHƯƠNG PHÁP ĐO ESL - PHẦN 2: TỤ ĐIỆN LẮP ĐẶT BỀ MẶT DÙNG TRONG THIẾT BỊ ĐIỆN TỬ

ESL measuring method – Part 2: Surface mount capacitors for use in electronic equipment

1. Phạm vi áp dụng

Tiêu chuẩn này cung cấp phương pháp đo ESL (điện cảm L nối tiếp tương đương) cho các tụ điện lắp đặt bề mặt để sử dụng trong thiết bị điện tử.

Hình 1 - Loại khung dẫn và loại mạ mỏng của tụ lắp đặt bề mặt và quy định kích thước (L, W, và H)

Phương pháp đo ESL có thể áp dụng cho các tụ điện lắp đặt bề mặt có các đặc tính dưới đây, nhưng không giới hạn ở những đặc tính này

a) dải điện dung: Từ 10 mF đến 1 000 mF

b) kích thước: L x W = 3,2 mm x 1,6 mm đến 7,3 mm x 4,3 mm, H = 4,0 mm;

c) dải ESL: 5 nH hoặc nhỏ hơn.

CHÚ THÍCH: Tụ lắp đặt bề mặt trong tiêu chuẩn này được giới hạn là tụ có điện cực khung dẫn hoặc mạ mỏng, xem Hình 1. Tụ điện có chân lõm vào không thuộc phạm vi áp dụng của tiêu chuẩn này, xem Hình 2.

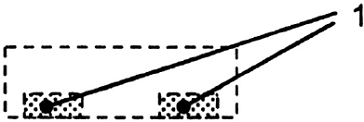

CHÚ DẪN:

1          chân (phần chấm chấm)

Hình 2 - Tụ lắp đặt bề mặt có chân lõm vào

2. Tài liệu viện dẫn

Các tài liệu viện dẫn sau đây là cần thiết cho việc áp dụng tiêu chuẩn. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất (kể cả các sửa đổi).

IEC 60384-1:2008, Fixed capacitors for use in electronic equipment - Part 1: Generic specification (Tụ điện cố định sử dụng trong thiết bị điện tử - Phần 1: Qui định kỹ thuật chung)

3. Thuật ngữ và định nghĩa

Tiêu chuẩn này áp dụng các thuật ngữ và định nghĩa nêu trong IEC 60384-1 và các định nghĩa dưới đây.

3.1.

Điện cảm L nối tiếp tương đương (equivalent series inductance L)

ESL

Phần điện cảm của trở kháng tụ điện.

CHÚ THÍCH 1: Đơn vị của ESL là Henry (H)
