TIÊU CHUẨN QUỐC GIA

TCVN 8864 : 2011

MẶT ĐƯỜNG Ô TÔ - XÁC ĐỊNH ĐỘ BẰNG PHẲNG BẰNG THƯỚC DÀI 3,0 MÉT

Standard Test Method for Measuring Road Pavement Surface Roughness Using a 3.0 m Straight Edge

Lời nói đầu

TCVN 8864 : 2011 được chuyển đổi từ 22 TCN 16-79 theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 7 Nghị định số 127/2007/NĐ-CP ngày 1/8/2008 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

TCVN 8864 : 2011 do Viện Khoa học và Công nghệ Giao thông Vận tải biên soạn, Bộ Giao thông Vận tải đề nghị, Tổng cục Tiêu chuẩn Đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.

MẶT ĐƯỜNG Ô TÔ - XÁC ĐỊNH ĐỘ BẰNG PHẲNG BẰNG THƯỚC DÀI 3,0 MÉT

Standard Test Method for Measuring Road Pavement Surface Roughness Using a 3.0 m Straight Edge

1. Phạm vi áp dụng

1.1. Tiêu chuẩn này quy định trình tự đo và đánh giá độ bằng phẳng của bề mặt đường cũng như bề mặt của mỗi lớp kết cấu (nền, móng) đường trong quá trình thi công và nghiệm thu từng đoạn kết cấu nền, mặt đường ô tô bằng phương pháp dùng thước dài 3,0 mét.

1.2. Có thể sử dụng tiêu chuẩn này để nghiệm thu độ bằng phẳng trên từng đoạn hoặc để đánh giá độ bằng phẳng của mặt đường ô tô trong quá trình khai thác một khi không có các phương tiện đo độ bằng phẳng tự hành khác.

2. Tóm tắt thử nghiệm

Tại vị trí thử nghiệm, đặt thước thẳng dài 3 m trên mặt đường theo hướng song song hoặc vuông góc với trục đường xe chạy. Dùng nêm để lùa vào khe hở giữa mặt đường và cạnh dưới của thước tại các điểm đo cách nhau 50 cm tính từ đầu thước. Xác định khe hở tương ứng với từng chiều cao của nêm làm cơ sở để kiểm tra và đánh giá chất lượng độ bằng phẳng mặt đường.

3. Thiết bị, dụng cụ

3.1. Thước thẳng: thường được chế tạo bằng kim loại không rỉ, dài 3,0 m. Thước phải thẳng, nhẹ, đủ cứng không bị biến dạng trong quá trình thử nghiệm và có đánh dấu tại các điểm đo cách nhau 50 cm tính từ đầu thước (Hình 1).

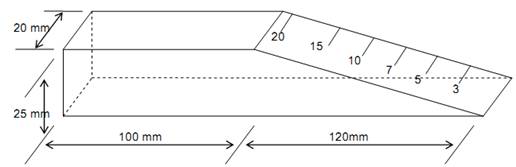

3.2. Con nêm: thường được chế tạo bằng kim loại không rỉ và ít bị mài mòn, hình tam giác có khắc dấu 6 giá trị chiều cao: 3 mm, 5 mm, 7 mm, 10 mm, 15 mm và 20 mm để nhanh chóng đọc được trị số khe hở (mm) giữa mặt đường và cạnh dưới của thước thẳng 3 mét (Hình 2).

Hình 2 - Con nêm

3.3. Chổi để quét sạch mặt đường, dụng cụ hướng dẫn giao thông (biển báo, côn dẫn hướng, …).

4. Mật độ thử nghiệm

4.1. Khi kiểm tra đánh giá độ bằng phẳng trong quá trình thi công và nghiệm thu: đo theo từng làn, theo hướng dọc với trục đường, cách mép đường hoặc bó vỉa tối thiểu 0,6 m, mật độ đo 25 mét dài/1 vị trí.

4.2. Khi đánh giá độ bằng phẳng của mặt đường cũ đang khai thác: đo theo từng làn, theo hướng dọc trong phạm vi vệt hằn bánh xe, mật độ đo 50 m dài/ 1 vị trí.

4.3. Trường hợp cần thiết có thể đo theo hướng vuông góc với trục đường.

5. Cách tiến hành

5.1. Kiểm tra lại độ thẳng của thước trước mỗi đợt sử dụng. Đặt dụng cụ hướng dẫn giao thông (biển báo, côn dẫn hướng,…) tại vị trí đo, dùng chổi quét sạch mặt đường tại các vị trí đo độ bằng phẳng.

5.2. Tại mỗi vị trí thử nghiệm trên mặt đường hoặc trên bề mặt lớp vật liệu, đặt thước dài 3 m song song tim đường. Dọc theo chiều dài thước, tại các điểm đo cách nhau 50 cm đã xác định trên thước, đẩy nhẹ nhàng con nêm vào khe hở giữa cạnh dưới của
