TIÊU CHUẨN VIỆT NAM

TCVN 7690 : 2005

CỐP PHA NHỰA DÙNG CHO BÊ TÔNG

Plastic formwork for concrete

Lời nói đầu

TCVN 7690 : 2005 do Tiểu ban kỹ thuật tiêu chuẩn TCVN/SC1 “Những vấn đề chung về cơ khí” biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ ban hành.

TCVN 7690 : 2005 was prepared by Technical Sub-committee TCVN/SC 1 “General for mechanical”, Submitted by Directorate for standards and Quality (STAMEQ); and approved by Ministry of Science and Technology (MOST)

CỐP PHA NHỰA DÙNG CHO BÊ TÔNG

Plastic formwork for concrete

1. Phạm vi áp dụng

Tiêu chuẩn này áp dụng cho các loại cốp pha dùng cho bê tông được sản xuất bằng nhựa (sau đây gọi tắt là cốp pha)

Tiêu chuẩn này không bao gồm các quy định cho các phụ kiện đi kèm như xà đỡ, cột chống, các loại gông, nêm, chốt …

2. Tiêu chuẩn viện dẫn

ISO 179-2 : 1997, Plastic – Determination of Charpy impact properties – Part 2: Instrumented impact test (Nhựa – Xác định độ bền va đập Charpy – Phần 2: Thử độ bền va đập trên máy)

3. Phân loại và kích thước cơ bản

Theo hình dạng, kích thước và mục đích sử dụng cốp pha được phân thành hai loại: cốp pha dạng tấm và cốp pha nối góc.

CHÚ THÍCH: Cho phép sản xuất các loại cốp pha có kết cấu và kích thước khác với các quy định trong tiêu chuẩn này nhưng phải đạt các yêu cầu kỹ thuật quy định trong điều 4 của tiêu chuẩn này.

3.1. Cốp pha dạng tấm

- cốp pha dạng tấm được sử dụng làm cốp pha cột, đà, sàn, tường, móng, cọc …

- cốp pha dạng tấm được ký hiệu như sau:

TCP L x B

trong đó:

TCP là viết tắt của cốp pha dạng tấm;

L, B là chiều dài và chiều rộng của tấm cốp pha.

- kích thước cơ bản của cốp pha dạng tấm được quy định trong Hình 1 và Bảng 1.

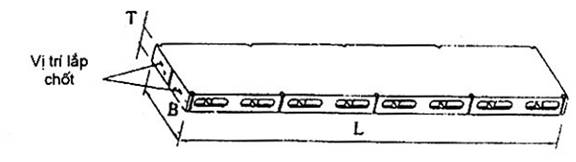

Hình 1 - Cốp pha dạng tấm

Bảng 1 – Kích thước cơ bản của cốp pha dạng tấm

Kích thước tính bằng milimét
