Tóm tắt Tiêu chuẩn quốc gia TCVN 6727:2007 (ISO 5627 : 1995) về Giấy và cáctông - Xác định độ nhẵn (phương pháp Bekk) - Phần mở đầu và các điều khoản đầu (Từ Điều 1 đến Điều 4)

Dưới đây là phần tóm tắt chi tiết và chuyên sâu về phạm vi áp dụng, tài liệu viện dẫn, nguyên tắc đo và các định nghĩa cốt lõi được quy định tại các điều khoản đầu tiên của Tiêu chuẩn quốc gia TCVN 6727:2007:

Điều 1: Phạm vi áp dụng

Điều khoản này xác định giới hạn và khả năng áp dụng của phương pháp xác định độ nhẵn Bekk đối với các sản phẩm giấy và cáctông:

• Đối tượng áp dụng: Phương pháp này được thiết kế để xác định độ nhẵn của hầu hết các loại giấy và cáctông thông thường bằng thiết bị đo độ nhẵn Bekk.
• Trường hợp không khuyến nghị áp dụng:
  • Không phù hợp cho các loại giấy hoặc cáctông có độ thô ráp bề mặt quá cao, vượt quá giới hạn đo thực tế của thiết bị (vì thời gian đo sẽ quá ngắn và không chính xác).
  • Không áp dụng cho các loại giấy có độ thấu khí cao (độ thấu khí lớn). Đối với các loại giấy này, một lượng không khí đáng kể có thể đi xuyên qua cấu trúc bên trong của tờ giấy thay vì chỉ đi qua kẽ hở giữa bề mặt giấy và tấm kính, dẫn đến kết quả đo độ nhẵn bị sai lệch nghiêm trọng.

Điều 2: Tài liệu viện dẫn

Để đảm bảo tính chuẩn xác và đồng bộ khi thực hiện phép thử, tiêu chuẩn yêu cầu áp dụng bắt buộc các tài liệu viện dẫn sau đây (đối với các tài liệu ghi năm công bố thì áp dụng bản được nêu, đối với tài liệu không ghi năm công bố thì áp dụng phiên bản mới nhất):

• TCVN 3658 (ISO 186) - Giấy và cáctông - Lấy mẫu để xác định chất lượng trung bình: Quy định quy trình lấy mẫu chuẩn xác từ một lô hàng nhằm đảm bảo mẫu thử mang tính đại diện cao nhất cho toàn bộ lô sản phẩm.
• TCVN 3659 (ISO 187) - Giấy, cáctông và bột bán thành phẩm - Môi trường chuẩn để điều hòa và thử nghiệm: Quy định các điều kiện tiêu chuẩn về nhiệt độ và độ ẩm tương đối của phòng thử nghiệm, cũng như quy trình điều hòa mẫu trước khi tiến hành đo. Việc này cực kỳ quan trọng vì độ ẩm môi trường ảnh hưởng trực tiếp đến độ phẳng và tính chất cơ lý của xơ sợi giấy.

Điều 3: Nguyên tắc của phương pháp

Nguyên tắc đo độ nhẵn Bekk dựa trên cơ chế động lực học chất lưu và sự chênh lệch áp suất chân không:

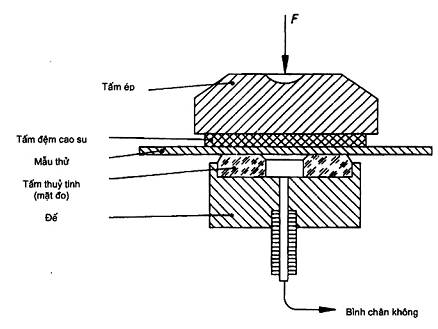

• Mẫu thử được đặt tiếp xúc trực tiếp với một tấm kính hình vành khuyên có bề mặt được gia công đạt độ phẳng cực kỳ cao.
• Một lực ép tiêu chuẩn có trị số 100 kPa được tác dụng lên mẫu thử để ép chặt mẫu vào bề mặt tấm kính.
• Thiết bị tạo ra một khoảng chân không xác định trong bình chứa. Phép đo tiến hành xác định khoảng thời gian (tính bằng giây) cần thiết để một thể tích không khí quy định (thường là 10 ml) từ môi trường bên ngoài bị hút qua kẽ hở giữa bề mặt mẫu thử và tấm kính để đi vào bình chân không, làm giảm độ chân không từ 50,7 kPa xuống còn 48,0 kPa.
• Thời gian không khí đi qua càng dài chứng tỏ bề mặt giấy càng nhẵn (khe hở giữa giấy và kính càng nhỏ, cản trở dòng khí lưu thông).

Điều 4: Định nghĩa và thuật ngữ

Tiêu chuẩn đưa ra định nghĩa thống nhất về đại lượng đo lường để phục vụ cho việc tính toán và biểu thị kết quả:

• Độ nhẵn Bekk (Bekk smoothness): Là khoảng thời gian, tính bằng giây (s), cần thiết để một thể tích không khí xác định (10 ml hoặc 1 ml) đi qua khe hở giữa bề mặt của mẫu thử và một bề mặt kính hình vành khuyên, dưới tác động của sự chênh lệch áp suất ban đầu xác định.
• Quy đổi thể tích khí khi đo:
  • Đối với phép đo thông thường, thể tích không khí tiêu chuẩn là 10 ml.
  • Đối với các loại giấy có độ nhẵn rất cao (thời gian đo kéo dài quá lâu), tiêu chuẩn cho phép sử dụng thể tích không khí thu hẹp là 1 ml (với cùng khoảng giảm áp suất chân không) để tiết kiệm thời gian thử nghiệm, sau đó kết quả thời gian đo được nhân với hệ số quy đổi thích hợp để biểu thị độ nhẵn Bekk tiêu chuẩn.
