TIÊU CHUẨN QUỐC GIA

TCVN 6517 : 1999

ISO 4855 : 1981

PHƯƠNG TIỆN BẢO VỆ MẮT CÁ NHÂN - PHƯƠNG PHÁP THỬ NGHIỆM PHI QUANG HỌC

Personal eye-protector - Non-optical test methods

Lời nói đầu

TCVN 6517 : 1999 phù hợp với ISO 4855 : 1981 với các thay đổi biên tập cho phép;

TCVN 6517 : 1999 do Ban kỹ thuật Tiêu chuẩn TCVN/TC 94 “Phương tiện bảo vệ cá nhân” biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học Công nghệ và Môi trường (nay là Bộ Khoa học và Công nghệ) ban hành.

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

PHƯƠNG TIỆN BẢO VỆ MẮT CÁ NHÂN - PHƯƠNG PHÁP THỬ NGHIỆM PHI QUANG HỌC

Personal eye-protector - Non-optical test methods

1. Phạm vi áp dụng

Tiêu chuẩn này quy định các phương pháp thử nghiệm phi quang học cho phương tiện bảo vệ mắt, mà yêu cầu kỹ thuật của chúng đã được nêu trong TCVN 5082 : 1990 (ISO 4849); TCVN 5083 : 1990 (ISO 4850); TCVN 5039 : 1990 (ISO 4851) và TCVN 6518 : 1999 (ISO 4952).

Các phương pháp thử nghiệm quang học được nêu trong TCVN 6516 : 1999 (ISO 4854).

CHÚ Ý - Trong các phương pháp được mô tả, thì phép thử độ ổn định ở nhiệt độ cao phải được thực hiện trước nhất, sau đó, thường đến phép thử độ bền.

2. Tiêu chuẩn trích dẫn

ISO 565 Rây thử nghiệm. Vải dệt bằng sợi kim loại và tấm đục lỗ. Kích thước lỗ danh nghĩa

TCVN 5082 : 1990 (ISO 4849) Phương tiện bảo vệ mắt. Yêu cầu kỹ thuật.

TCVN 5083 : 1990 (ISO 4850) Phương tiện bảo vệ mắt cá nhân dùng cho hàn và các kỹ thuật liên quan. Cái lọc sáng. Yêu cầu sử dụng và truyền quang.

TCVN 5039 : 1990 (ISO 4851) Phương tiện bảo vệ mắt. Cái lọc tia cực tím. Yêu cầu sử dụng và truyền quang.

TCVN 6518 : 1999 (ISO 4852) Phương tiện bảo vệ mắt cá nhân. Kính lọc tia hồng ngoại. Yêu cầu sử dụng và truyền xạ.

TCVN 6516 : 1999 (ISO 4854) Phương tiện bảo vệ mắt. Phương pháp thử nghiệm quang học.

3. Thử nghiệm độ bền của phương tiện bảo vệ mắt

Phép thử nghiệm này áp dụng cho các phương tiện bảo vệ mắt có tác dụng cơ bản là chống các vật bay có khối lượng lớn, vận tốc nhỏ.

3.1. Mắt kính chưa lắp

3.1.1. Thiết bị

Thiết bị được trình bày trên Hình 1.

Giá trực tiếp giữ kính phải là một hình trụ bằng thép hoặc bằng chất dẻo cứng có đường kính trong

2,5mm và đường kính ngoài 32 mm. Hình trụ phải lồng được vào trong một đế bằng thép hoặc là một bộ phận không thể tách rời của đế này. Mắt kính phải được đỡ bằng một vòng đỡ gắn chắc vào đầu ống. Vòng đỡ phải dày 3 mm và có cùng đường kính trong và đường kính ngoài với ống. Chất làm vòng đỡ phải có độ cứng (40 ± 5) IRHD. Khối lượng toàn phần của bộ giá đỡ ít nhất phải là 12 kg.

Kích thước tính bằng milimét

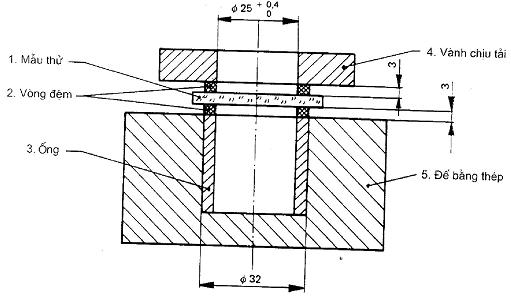

Hình 1 - Thiết bị thử nghiệm độ bền của mắt kính chưa lắp

Một vành chịu tải có khối lượng 250 g được đặt trên mắt kính. Vành phải có cùng đường kính trong với ống đỡ, còn đường kính ngoài tuỳ ý. Một vòng đỡ có cùng kích thước và độ cứ
