Giới thiệu chung về Tiêu chuẩn quốc gia TCVN 6080:2012 (ISO 2594:1972)

Tiêu chuẩn quốc gia TCVN 6080:2012 hoàn toàn tương đương với tiêu chuẩn quốc tế ISO 2594:1972. Tiêu chuẩn này quy định các phương pháp chiếu thẳng góc áp dụng trong bản vẽ xây dựng, nhằm thống nhất cách thể hiện các hình chiếu, mặt bằng, mặt đứng và mặt cắt trên các bản vẽ kỹ thuật ngành xây dựng tại Việt Nam, phù hợp với thông lệ quốc tế.

Phạm vi áp dụng của tiêu chuẩn

TCVN 6080:2012 được áp dụng rộng rãi trong toàn bộ quy trình thiết kế, thi công và nghiệm thu công trình xây dựng. Cụ thể:

• Áp dụng cho tất cả các loại bản vẽ xây dựng, bao gồm bản vẽ kiến trúc, bản vẽ kết cấu, bản vẽ hệ thống kỹ thuật công trình (điện, nước, thông gió).
• Sử dụng làm cơ sở pháp lý và kỹ thuật để các bên liên quan (chủ đầu tư, nhà thầu thiết kế, nhà thầu thi công, cơ quan quản lý nhà nước) thống nhất cách đọc và hiểu bản vẽ.
• Làm tài liệu giảng dạy, học tập và nghiên cứu trong các cơ sở đào tạo chuyên ngành xây dựng và kiến trúc.

Các phương pháp chiếu cốt lõi trong bản vẽ xây dựng

Tiêu chuẩn quy định chi tiết về cách bố trí các hình chiếu trên bản vẽ dựa trên các phương pháp chiếu thẳng góc tiêu chuẩn:

• Phương pháp chiếu góc thứ nhất (Phương pháp E): Vật thể được đặt giữa người quan sát và mặt phẳng chiếu. Hình chiếu từ phía trước được chọn làm hình chiếu chính; hình chiếu từ trên xuống được đặt ở phía dưới hình chiếu chính; hình chiếu từ trái sang được đặt ở bên phải hình chiếu chính. Đây là phương pháp truyền thống và phổ biến nhất trong hệ thống tiêu chuẩn Việt Nam.
• Phương pháp chiếu góc thứ ba (Phương pháp A): Mặt phẳng chiếu được đặt giữa người quan sát và vật thể. Hình chiếu từ trên xuống được đặt ở phía trên hình chiếu chính; hình chiếu từ trái sang được đặt ở bên trái hình chiếu chính. Phương pháp này thường được áp dụng trong các dự án có yếu tố nước ngoài hoặc theo yêu cầu đặc biệt của chủ đầu tư.
• Nguyên tắc nhất quán: Tiêu chuẩn yêu cầu trên cùng một bộ bản vẽ thiết kế công trình, chỉ được phép sử dụng thống nhất một phương pháp chiếu để tránh gây nhầm lẫn cho người đọc bản vẽ.

Quy tắc biểu diễn các hình chiếu đặc thù trong xây dựng

Khác với bản vẽ cơ khí, bản vẽ xây dựng có những đặc thù riêng về cách thể hiện không gian công trình. TCVN 6080:2012 hướng dẫn cụ thể:

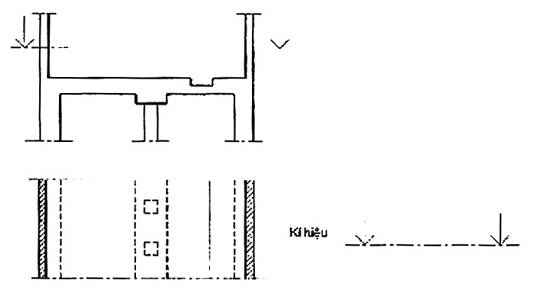

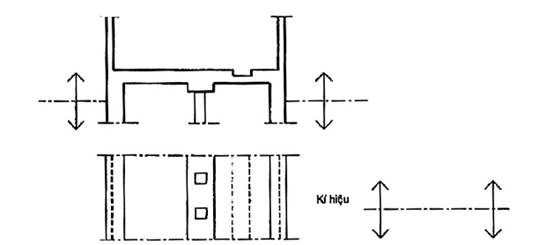

• Hình chiếu bằng (Mặt bằng): Là hình cắt bằng của công trình được thực hiện bởi một mặt phẳng cắt nằm ngang (thường cắt qua các lỗ cửa sổ). Mặt bằng thể hiện sự phân chia không gian, vị trí tường, cột, cửa và các thiết bị bên trong công trình.
• Hình chiếu đứng (Mặt đứng): Thể hiện hình dáng kiến trúc bên ngoài của công trình khi nhìn từ các phía khác nhau (mặt đứng chính, mặt đứng bên, mặt đứng sau).
• Hình chiếu cạnh và Mặt cắt: Sử dụng các mặt phẳng cắt thẳng đứng để thể hiện cấu trúc bên trong, chiều cao các tầng, cấu tạo sàn, mái và các chi tiết kỹ thuật phức tạp khác.

Ý nghĩa và tầm quan trọng của việc áp dụng tiêu chuẩn

Việc áp dụng nghiêm túc TCVN 6080:2012 mang lại nhiều giá trị thực tiễn cao cho ngành xây dựng:

• Chuẩn hóa thông tin: Giúp đồng bộ hóa ngôn ngữ đồ họa giữa các đơn vị tư vấn thiết kế trong và ngoài nước, tạo điều kiện thuận lợi cho việc hội nhập quốc tế và thực hiện các dự án có vốn đầu tư nước ngoài (FDI).
• Hạn chế sai sót thi công: Việc thể hiện các hình chiếu rõ ràng, đúng quy chuẩn giúp kỹ sư và công nhân trên công trường hiểu đúng ý đồ thiết kế, giảm thiểu tối đa các sai sót kỹ thuật trong quá trình xây dựng.
• Tối ưu hóa công nghệ: Tạo nền tảng chuẩn xác cho việc ứng dụng các phần mềm thiết kế hỗ trợ máy tính (CAD) và mô hình thông tin công trình (BIM), giúp việc quản lý dữ liệu thiết kế trở nên khoa học và hiệu quả hơn.
