Giới thiệu về Tiêu chuẩn quốc gia TCVN 269:1986

Tiêu chuẩn quốc gia TCVN 269:1986 quy định các kích thước cơ bản của máy bào ngang. Đây là văn bản kỹ thuật quan trọng nhằm thống nhất các thông số kích thước trong thiết kế, chế tạo và nghiệm thu máy bào ngang tại Việt Nam, đảm bảo tính đồng bộ và khả năng lắp lẫn của thiết bị trong quá trình sản xuất cơ khí.

Phạm vi áp dụng và quy định chung

• Đối tượng áp dụng: Tiêu chuẩn này áp dụng đối với các loại máy bào ngang thông dụng được sản xuất mới hoặc cải tạo, sử dụng trong ngành chế tạo máy và gia công cơ khí.
• Mục đích ban hành: Thiết lập các thông số kích thước cơ bản tối ưu nhằm nâng cao hiệu quả sử dụng, chuẩn hóa thiết kế và tạo điều kiện thuận lợi cho việc bảo trì, thay thế phụ tùng thiết bị.

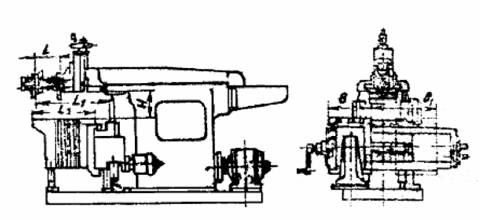

Các thông số kích thước cơ bản của máy bào ngang

Theo nội dung tiêu chuẩn, các kích thước cơ bản của máy bào ngang được xác định dựa trên các thông số kỹ thuật cốt lõi sau:

• Chiều dài hành trình lớn nhất của đầu bào: Đây là thông số cơ bản nhất để phân loại và lựa chọn cỡ máy bào ngang, quyết định khả năng gia công chiều dài chi tiết tối đa của máy.
• Kích thước bề mặt làm việc của bàn máy: Quy định cụ thể về chiều rộng và chiều dài của bàn máy để đảm bảo gá đặt phôi an toàn và chính xác.
• Khoảng cách dịch chuyển của bàn máy: Bao gồm lượng dịch chuyển lớn nhất theo phương ngang và phương đứng của bàn máy để xác định phạm vi không gian gia công.
• Khoảng cách từ mặt dưới đầu bào đến mặt bàn máy: Xác định khoảng không gian làm việc tối đa theo chiều cao để gá đặt chi tiết và đồ gá.
• Kích thước rãnh chữ T trên bàn máy: Quy định kích thước và khoảng cách giữa các rãnh chữ T để chuẩn hóa các loại bu lông gá kẹp và đồ gá chuyên dùng đi kèm.
• Lượng di chuyển lớn nhất của bàn dao: Xác định khả năng tiến dao của đài gá dao trong quá trình gia công cắt gọt.

Ý nghĩa thực tiễn của tiêu chuẩn

Việc áp dụng TCVN 269:1986 giúp các đơn vị thiết kế, chế tạo máy trong nước có cơ sở khoa học để đồng bộ hóa sản phẩm. Đồng thời, tiêu chuẩn này cũng là căn cứ kỹ thuật để các doanh nghiệp kiểm tra chất lượng sản phẩm khi mua sắm, nghiệm thu và vận hành thiết bị máy công cụ.
