Tóm tắt Tiêu chuẩn quốc gia TCVN 2345:1978 về Truyền động bánh răng trụ thân khai ăn khớp trong - Tính toán hình học

Tiêu chuẩn quốc gia TCVN 2345:1978 là văn bản kỹ thuật chuyên ngành quy định phương pháp và các công thức tính toán kích thước hình học cho bộ truyền động bánh răng trụ thân khai ăn khớp trong. Đây là tài liệu căn cứ quan trọng dành cho các kỹ sư thiết kế, chế tạo và kiểm tra các chi tiết truyền động trong ngành cơ khí chế tạo máy.

Phạm vi áp dụng và các điều khoản ban đầu (Từ Điều 1 đến Điều 4)

Nội dung phần mở đầu và các điều khoản đầu tiên của tiêu chuẩn tập trung xác định ranh giới áp dụng và các nguyên tắc nền tảng bao gồm:

• Phạm vi áp dụng: Tiêu chuẩn này áp dụng đối với các truyền động bánh răng trụ thân khai ăn khớp trong của các máy và thiết bị, có các thông số cơ bản theo tiêu chuẩn liên quan.
• Đối tượng tính toán: Quy định chi tiết các bước tính toán kích thước hình học cho cặp bánh răng ăn khớp trong, bao gồm bánh răng nhỏ (bánh chủ động/bị động ăn khớp ngoài) và bánh răng lớn (bánh răng ăn khớp trong).
• Hệ thống ký hiệu: Thiết lập thống nhất các ký hiệu toán học, ký hiệu hình học và các chỉ số dưới để phục vụ cho quá trình tính toán, tránh sự nhầm lẫn giữa các thông số của bánh răng trong và bánh răng ngoài.
• Điều kiện biên và giới hạn: Xác định các điều kiện tiêu chuẩn về góc ăn khớp, hệ số dịch chỉnh và các thông số biên để đảm bảo bộ truyền hoạt động êm, không bị can tâm (can thiệp biên dạng) hoặc nhọn đỉnh răng.

Các thông số hình học cốt lõi trong tính toán

Tiêu chuẩn hướng dẫn chi tiết cách xác định các thông số hình học cơ bản của cặp bánh răng ăn khớp trong:

• Môđun pháp tuyến (m): Là thông số cơ bản để tính toán các kích thước khác của bộ truyền.
• Số răng của bánh nhỏ (z1) và bánh lớn (z2): Xác định tỷ số truyền và là căn cứ để tính toán đường kính vòng chia, vòng đỉnh, vòng đáy.
• Hệ số dịch chỉnh (x1, x2): Quy định cách lựa chọn hệ số dịch chỉnh chiều đều hoặc dịch chỉnh góc để tối ưu hóa độ bền và tránh hiện tượng can thiệp biên dạng răng khi chế tạo bằng phương pháp xọc răng.
• Khoảng cách trục (a): Công thức xác định khoảng cách giữa hai tâm trục của cặp bánh răng ăn khớp trong, có tính đến hệ số dịch chỉnh góc.

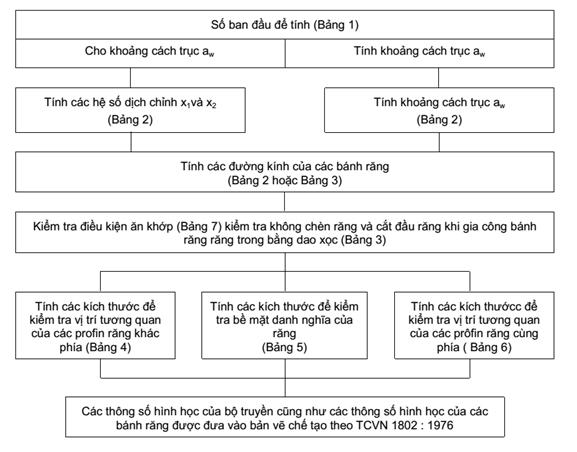

Các bước tính toán hình học cơ bản

Quy trình tính toán hình học theo TCVN 2345:1978 được thực hiện qua các bước nghiêm ngặt:

• Tính toán các thông số của biên dạng gốc (góc áp lực, hệ số chiều cao răng, hệ số khe hở hướng tâm).
• Xác định các kích thước của bánh răng không dịch chỉnh (bánh răng tiêu chuẩn) làm cơ sở so sánh.
• Tính toán các kích thước thực tế của bánh răng dịch chỉnh bao gồm: đường kính vòng chia, đường kính vòng cơ sở, đường kính vòng đỉnh răng và đường kính vòng đáy răng.
• Kiểm tra điều kiện ăn khớp liên tục (hệ số trùng khớp) và điều kiện không xảy ra hiện tượng can thiệp biên dạng giữa đỉnh răng của bánh răng này với chân răng của bánh răng kia.

Lưu ý: Do văn bản được ban hành từ năm 1978, các đơn vị đo lường và ký hiệu tuân thủ nghiêm ngặt hệ thống tiêu chuẩn cũ nhưng vẫn giữ nguyên giá trị cốt lõi về mặt toán học và hình học học thuyết thân khai. Người thiết kế cần đối chiếu thêm với các tiêu chuẩn hiện hành về dung sai và chế tạo để đảm bảo tính đồng bộ.
