TIÊU CHUẨN QUỐC GIA

TCVN 12694:2020

ASTM C635/C635M-17

HỆ KHUNG TREO KIM LOẠI CHO TẤM TRẦN - YÊU CẦU KỸ THUẬT VỀ SẢN XUẤT, TÍNH NĂNG VÀ PHƯƠNG PHÁP THỬ

Standard specification for the manufacture, performance and testing of metal suspension systems for acoustical tile and lay-in panel ceilings

Lời nói đầu

TCVN 12694:2020 hoàn toàn tương đương với ASTM C635/C635M-17.

TCVN 12694:2020 do Viện Vật liệu xây dựng - Bộ Xây dựng biên soạn, Bộ Xây dựng đề nghị, Tổng cục Tiêu chuẩn Đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.

HỆ KHUNG TREO KIM LOẠI CHO TẤM TRẦN - YÊU CẦU KỸ THUẬT VỀ SẢN XUẤT, TÍNH NĂNG VÀ PHƯƠNG PHÁP THỬ

Standard specification for the manufacture, performance and testing of metal suspension systems for acoustical tile and lay-in panel ceilings

1  Phạm vi áp dụng

1.1  Tiêu chuẩn này áp dụng cho hệ khung treo kim loại dùng để giữ các tấm trần, kể cả các tấm có tính năng âm học.

1.2  Một số hệ khung treo có các chi tiết khóa làm tăng tính năng nhờ tạo ra tính liên tục hoặc nhờ khả năng truyền tải giữa các khu vực liền kề. Các phương pháp thử nêu trong tiêu chuẩn này không cung cấp phương tiện để đánh giá đầy đủ hệ thống dầm liên tục, cũng không dùng để ước định sự đóng góp liên tục vào tính năng tổng thể của hệ. Tuy nhiên, có thể sử dụng các phương pháp thử này để đánh giá các thanh chịu lực chính liên kết với thanh chịu lực phụ theo kiểu có liên kết hoặc không có liên kết.

1.3  Khi áp dụng tiêu chuẩn này cho hệ khung treo kim loại lắp đặt ngoài trời, việc thiết kế phải lưu ý đến điều kiện khí quyển và tải trọng gió để đảm bảo an toàn.

2  Tài liệu viện dẫn

Các tài liệu viện dẫn sau đây là cần thiết để áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).

ASTM B117, Practice for operating salt spray (fog) apparatus (Hướng dẫn vận hành thiết bị phun mù muối).

ASTM D1735, Practice for testing water resistance of coatings using water fog apparatus (Hướng dẫn thử nghiệm độ bền nước của màng phủ bằng cách dùng thiết bị phun mù nước).

ASTM E3090/E3090M, Standard test methods for strength properties of metal ceiling suspension systems (Phương pháp thử xác định các tính chất về độ bền của hệ khung trần treo kim loại).

3  Thuật ngữ và định nghĩa

Trong tiêu chuẩn này sử dụng các thuật ngữ và định nghĩa sau:

3.1  Tấm nền (Backing board)

Tấm thạch cao phẳng để gắn các tấm có tính năng âm học bằng chất kết dính, vít, đinh kẹp hoặc các cách gắn phù hợp khác (xem Hình 1c).

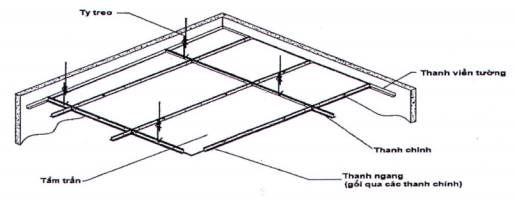

a. Hệ trần treo trực tiếp

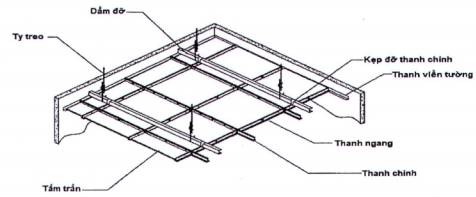

b. Hệ trần treo gián tiếp

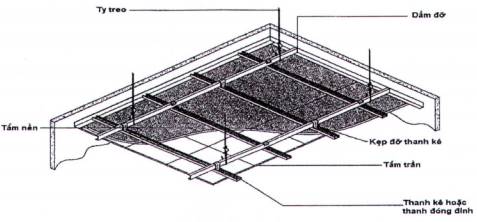

c. Hệ trần treo thanh lót

Hình 1 - Các thành phần của ba loại hệ khung trần treo

3.2  Độ cong đứng (Bow)

Độ lệch lớn nhất tron
