TIÊU CHUẨN QUỐC GIA
TCVN 11259-2:2015
ISO 6262-2:2013
DAO PHAY MẶT ĐẦU LẮP CÁC MẢNH CẮT THAY THẾ - PHẦN 2: DAO PHAY MẶT ĐẦU CÓ THÂN DẠNG CÔN MORSE
End mills with indexable inserts - Part 2: End mills with Morse taper shank
TCVN 11259-2:2015 hoàn toàn tương đương ISO 6262-2:2013.
TCVN 11259-2:2015 do Ban kỹ thuật tiêu chuẩn quốc gia TCVN/TC 29, Dụng cụ cầm tay biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.
Bộ TCVN 11259 (ISO 6262), Dao phay mặt đầu lắp các mảnh cắt thay thế bao gồm các phần sau:
- Phần 1: Dao phay mặt đầu có thân hình trụ vát
- Phần 2: Dao phay mặt đầu có thân dạng côn Morse
DAO PHAY MẶT ĐẦU LẮP CÁC MẢNH CẮT THAY THẾ - PHẦN 2: DAO PHAY MẶT ĐẦU CÓ THÂN DẠNG CÔN MORSE
End mills with indexable inserts - Part 2: End mills with Morse taper shank
1. Phạm vi áp dụng
Tiêu chuẩn này quy định các kích thước của dao phay mặt đầu lắp các mảnh cắt thay thế và có thân dao dạng côn Morse theo ISO 296.
Hình dạng và kích thước của các mảnh cắt do nhà sản xuất quyết định.
2. Tài liệu viện dẫn
Các tài liệu viện dẫn sau rất cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).
ISO 296, Machine tools - Self holding tapers for tool shanks (Máy công cụ - Các dạng côn tự kẹp chặt dùng cho thân dao).
3. Kích thước

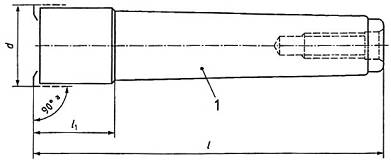

CHÚ DẪN
1 thân dạng côn Morse
2 giá trị 90o phải là giá trị danh nghĩa của góc lưỡi cắt của mảnh cắt. Góc hiệu dụng thu được trên chi tiết gia công phụ thuộc vào các thông số hình học và đường kính của dao phay cùng với chiều sâu cắt.
Hình 1 - Kích thước
Bảng 1 - Kích thước
Kích thước tính bằng milimet
D js14 | Côn Morse No.a | l1 max |
Để xem đầy đủ nội dung Tiêu chuẩn/Quy chuẩn và sử dụng toàn bộ tiện ích của Hệ Thống Pháp Luật vui lòng lựa chọn và đăng ký gói cước.
Nếu bạn là thành viên. Vui lòng ĐĂNG NHẬP để tiếp tục.
