TỔNG CỤC ĐỊA CHÍNH
-------

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do - Hạnh phúc
---------------

Số: 70/2000/QĐ-ĐC

Hà Nội, ngày 25 tháng 02 năm 2000



QUYẾT ĐỊNH

VỀ VIỆC BAN HÀNH QUY ĐỊNH KỸ THUẬT SỐ HÓA BẢN ĐỒ ĐỊA HÌNH TỈ LỆ 1:10000, 1:25000, 1:50000 VÀ 1:100000

TỔNG CỤC TRƯỞNG TỔNG CỤC ĐỊA CHÍNH

Căn cứ Nghị định số 34/CP ngày 23/4/1994 của Chính phủ về chức năng, nhiệm vụ, quyền hạn và tổ chức bộ máy của Tổng cục Địa chính;

Xét đề nghị của ông Vụ trưởng Vụ Đo đạc Bản đồ,

QUYẾT ĐỊNH

Điều 1. Ban hành kèm theo quyết định này bản “Quy định kỹ thuật số hóa bản đồ địa hình tỉ lệ 1:10 000, 1:25 000, 1:50 000 và 1:100 000”

Điều 2. Quy định kỹ thuật này có hiệu lực áp dụng sau 15 ngày kể từ ngày ký quyết định. Mọi quy định khác trái với quy định này đều bãi bỏ.





KT. TỔNG CỤC TRƯỞNG
TỔNG CỤC ĐỊA CHÍNH
PHÓ TỔNG CỤC TRƯỞNG




GS.TS. Đặng Hùng Võ



QUY ĐỊNH

KỸ THUẬT SỐ HÓA BẢN ĐỒ ĐỊA HÌNH TỈ LỆ 1:10000, 1:25000, 1:50000 VÀ 1:100000
(Ban hành theo Quyết định số 70/2000/QĐ-ĐC ngày 25 tháng 2 năm 2000 của Tổng cục trưởng Tổng cục Địa chính)

MỤC LỤC

1. Quy định chung....................................................................................................................

2. Quy trình kỹ thuật số hóa bản đồ...........................................................................................

3. Quy định về nội dung và phân lớp nội dung bản đồ số hóa....................................................

4. Quy định các chuẩn cơ sở....................................................................................................

5. Quy định về tài liệu dùng để số hóa.......................................................................................

6. Quy định về phương pháp số hóa.........................................................................................

7. Quy định về cơ sở toán học của bản đồ địa hình số...............................................................

8. Quy định về sai số và độ chính xác của dữ liệu bản đồ số hóa...............................................

9. Các quy định số hóa và biên tập bản đồ................................................................................

10. Quy định về ghi lý lịch bản đồ.............................................................................................

11. Nguyên tắc kiểm tra và nghiệm thu......................................................................................

12. Quy định hoàn thiện và giao nộp sản phẩm..........................................................................

13. Phụ lục 1. Tên và số hiệu các phông chữ tiếng Việt trong tệp chuẩn VNFONT.RSC................

14. Phụ lục 2. Bảng quy định phân nhóm lớp, lớp và mã số của các yếu tố nội dung bản đồ địa hình tỉ lệ 1:10000 đến 1:100000..................................................................................................................................

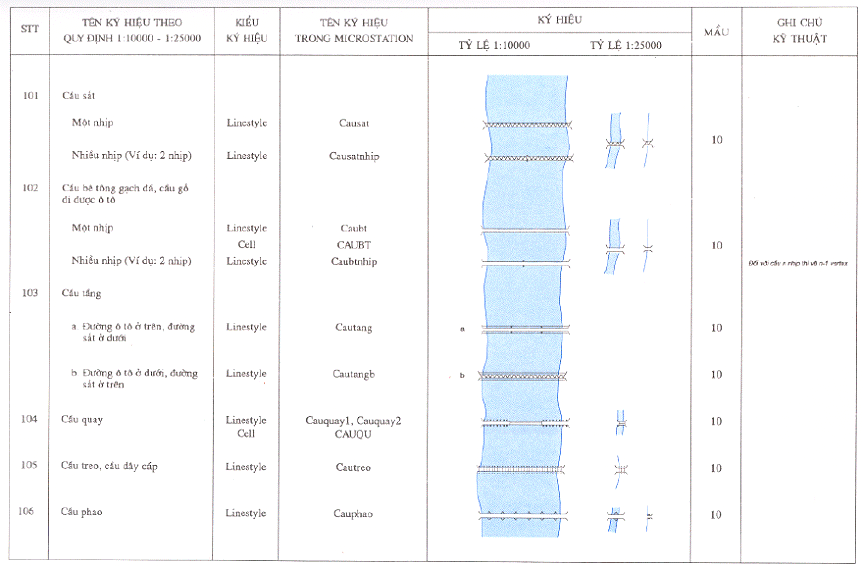

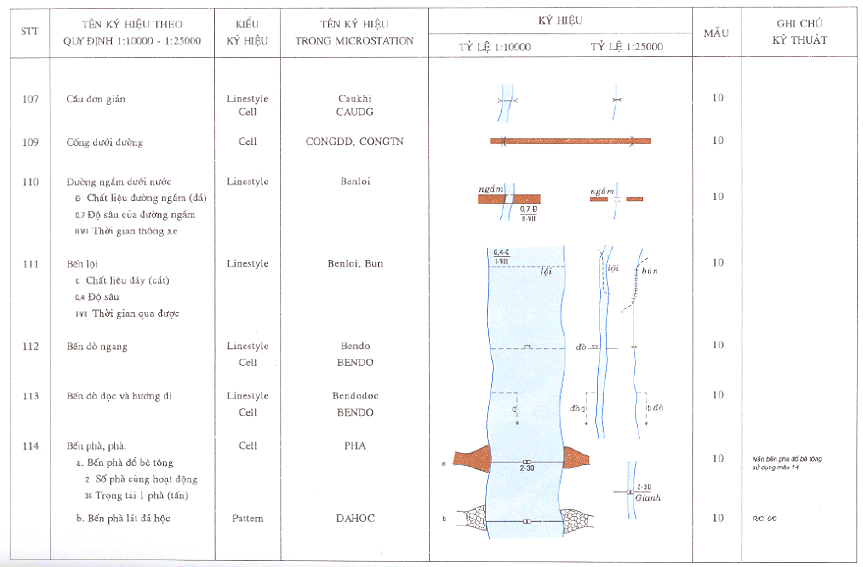

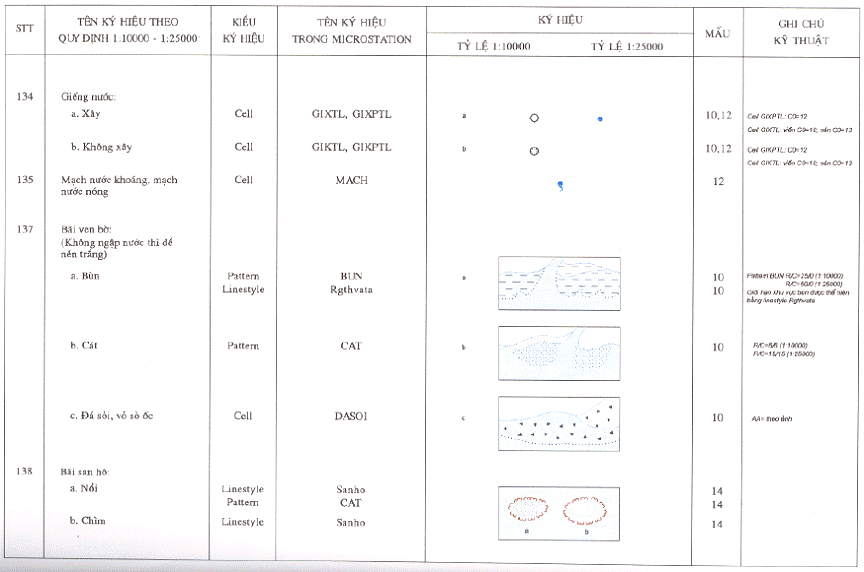

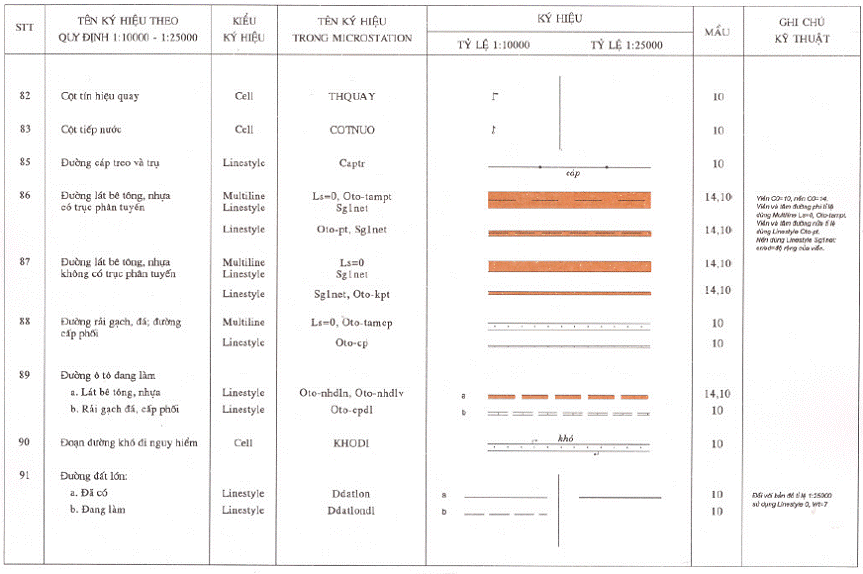

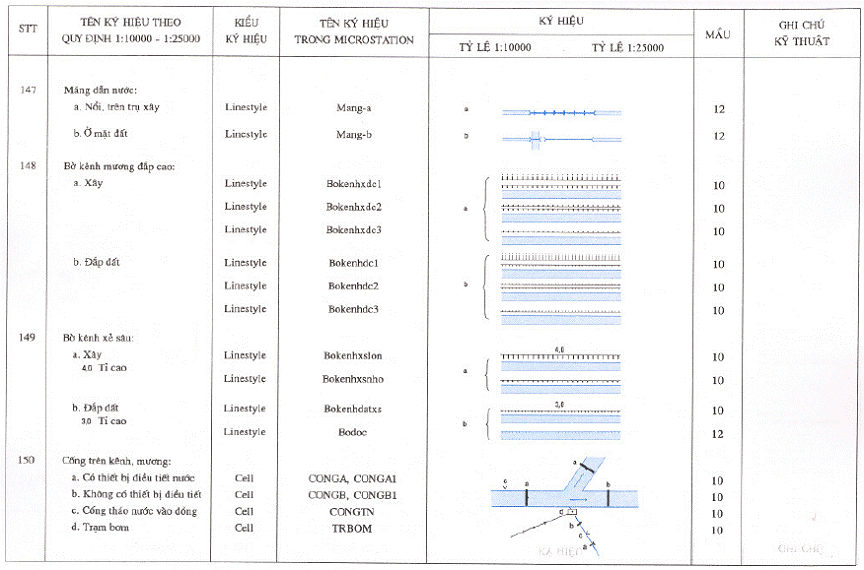

15. Phụ lục 3-1. Bảng hướng dẫn sử dụng ký hiệu bản đồ địa hình tỉ lệ 1:10000, 1:25000 trong môi trường Microstation

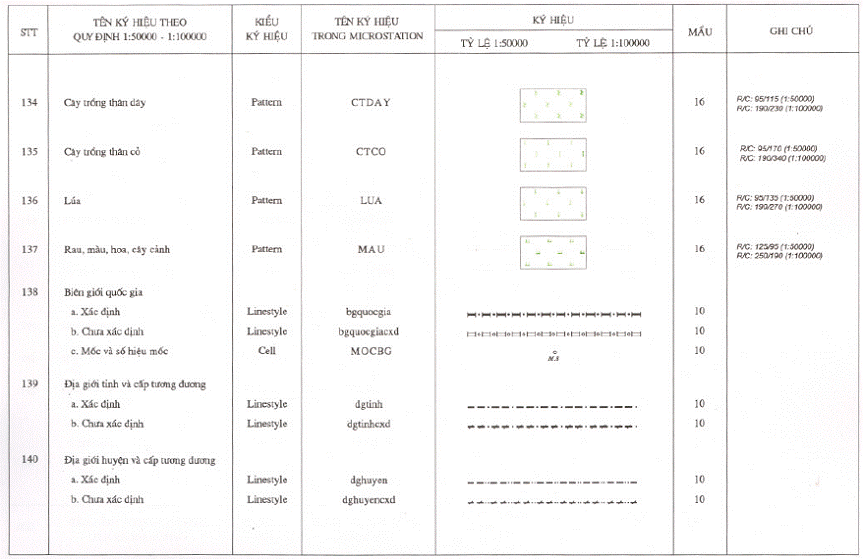

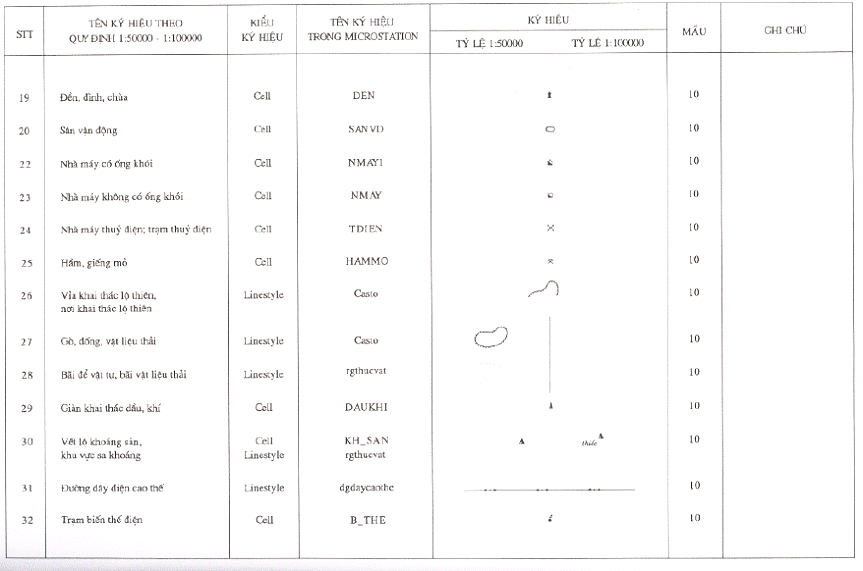

16. Phụ lục 3-2. Bảng hướng dẫn sử dụng ký hiệu bản đồ địa hình tỉ lệ 1:50000, 1:100000 trong môi trường Microstation

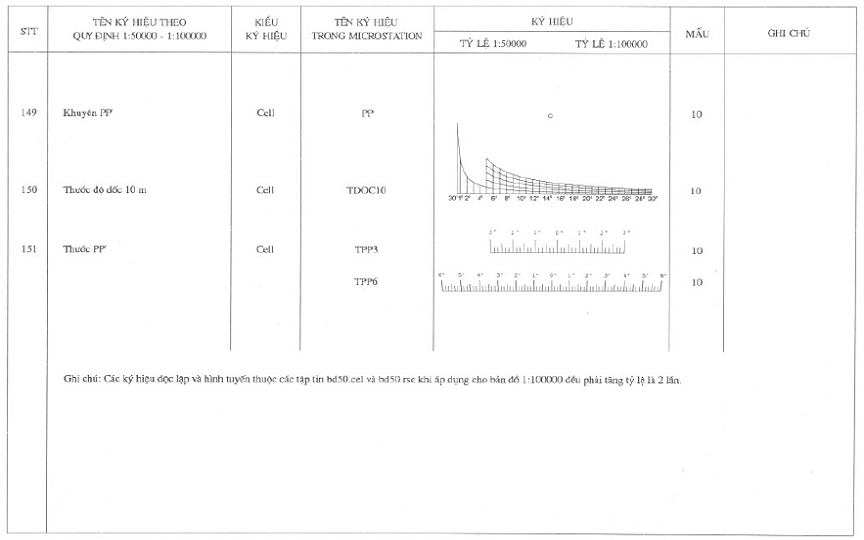

17. Phụ lục 4-1. Bảng hướng dẫn số hóa và biên tập bản đồ địa hình tỉ lệ 1:10000......................

18. Phụ lục 4-2. Bảng hướng dẫn số hóa và biên tập bản đồ địa hình tỉ lệ 1:25000......................

19. Phụ lục 4-3. Bảng hướng dẫn số hóa và biên tập bản đồ địa hình tỉ lệ 1:50000......................

20. Phụ lục 4-4. Bảng hướng dẫn số hóa và biên tập bản đồ địa hình tỉ lệ 1:100000.....................

21. Phụ lục 5. Lý lịch bản đồ.....................................................................................................



1. QUY ĐỊNH CHUNG

1.1. Các quy định được đưa ra trong văn bản này nhằm mục đích đảm bảo sự thống nhất các dữ liệu bản đồ địa hình tỉ lệ 1:10000, 1:25000, 1:50000 và 1:100000 thực hiện bằng phương pháp số hóa phục vụ cho các mục đích khai thác, sử dụng khác nhau và lưu trữ, cập nhật để quản lý sử dụng lâu dài.

1.2. Cơ sở dữ liệu bản đồ địa hình số hóa tỉ lệ 1:10000, 1:25000, 1:50000 và 1:100000 phải được lưu trữ theo mô hình dữ liệu không gian (spatial data model), trong đó các đối tượng không gian tùy thuộc vào độ lớn của chúng trong không gian cũng như yêu cầu về tỉ lệ thể hiện mà được biểu thị bằng điểm, đường thẳng, đường nhiều cạnh, hoặc là vùng khép kín. Các tệp tin (file) bản đồ phải ở dạng “mở”, nghĩa là phải cho phép chỉnh sửa cập nhật thông tin khi cần thiết và có khả năng chuyển đổi khuôn dạng (format) để sử dụng trong các phần mềm bản đồ thông dụng khác nhau phục vụ những mục đích khác nhau như chế bản, làm nền cơ sở cho Hệ thông tin địa lý (GIS), v.v.

1.3. Phần mềm dùng để số hóa bản đồ phụ thuộc vào điều kiện trang thiết bị, trình độ của các kỹ thuật viên, cũng như thói quen và khả năng tiếp cận với công nghệ mới của từng đơn vị sản xuất. Các phần mềm này có thể là Microstation, I/GEOVEC, CADMap, Provec, Vtrac, WinGIS, v.v. Tuy nhiên, để đảm bảo chuẩn dữ liệu thống nhất thì dữ liệu đồ họa cuối cùng phải được chuyển về khuôn dạng *.DGN. Do vậy những quy định trong văn bản này được biên soạn dựa trên cấu trúc của môi trường đồ họa Microstation. Khi sử dụng các môi trường đồ họa khác sẽ áp dụng tương tự theo cấu trúc có sẵn của môi trường đó.

1.4. Nội dung bản đồ sau khi số hóa phải đảm bảo đầy đủ, chính xác, chi tiết như nội dung bản đồ gốc dùng để số hóa. Dữ liệu phải được làm sạch, lọc bỏ những điểm nút thừa, làm trơn những chỗ gãy và không có đầu thừa, đầu thiếu (Tuy nhiên làm trơn nét không được làm thay đổi hình dạng của đối tượng biểu thị so với bản đồ gốc).

Độ chính xác về cơ sở toán học, về vị trí các yếu tố địa vật và độ chính xác tiếp biên không được vượt quá hạn sai cho phép quy định tại mục 8 văn bản này.

1.5. Về hình thức trình bày, bản đồ số phải tuân thủ theo đúng các yêu cầu thể hiện nội dung đã được quy định trong qui phạm và hệ thống ký hiệu hiện hành của Tổng cục Địa chính. Do vậy khi biên tập bản đồ số phải sử dụng đúng bộ ký hiệu bản đồ địa hình số tỉ lệ tương ứng và bộ phông chữ Việt được nêu tại phụ lục 1 văn bản này. Bộ ký hiệu bản đồ địa hình số các tỉ lệ và bộ phông chữ tiếng Việt nói trên được áp dụng thống nhất cho cả các bản đồ địa hình thành lập bằng các phương pháp số khác.

1.6. Các ký hiệu độc lập trên bản đồ phải thể hiện bằng các ký hiệu dạng cell được thiết kế sẵn trong các tệp *.cell, mà không dùng công cụ vẽ hình (shape) hay vòng tròn (circle) để vẽ. Ví dụ, ký hiệu nhà độc lập phải dùng cell NHDL, mà không dùng công cụ vẽ hình chữ nhật để vẽ.

1.7. Các đối tượng dạng đường không dùng B-spline để vẽ, mà phải dùng line string, các đường có thể là polyline, linestring, chain hoặc comlex chain. Điểm đầu đến điểm cuối của một đối tượng đường phải là một đường liền không đứt đoạn và phải có điểm nút ở những chỗ giao nhau giữa các đường cùng loại.

1.8. Những đối tượng dạng vùng (polygon) của cùng một loại đối tượng có dùng kiểu ký hiệu là pattern, shape hoặc fill color phải là các vùng đóng kín, kiểu đối tượng là shape hoặc complex shape.

1.9. Bản đồ được số hóa theo từng mảnh, nhưng phải đảm bảo khả năng tiếp nối liên tục về dữ liệu của các mảnh bản đồ cùng tỉ lệ kề cạnh nhau trong toàn lãnh thổ Việt Nam. Khi lưu trữ bản đồ số cùng tỉ lệ theo một khu vực nào đó thì vẫn phải đảm bảo việc chia mảnh và trình bày trong ngoài khung theo quy định của qui phạm hiện hành. Ngoài ra còn đảm bảo khả năng ra phim chế in offset bằng công nghệ điện tử cho từng mảnh đúng như bản đồ địa chính được chế in theo công nghệ truyền thống trên giấy mà không cần biên tập lại nội dung (chỉ cho phép thêm bớt một số chi tiết phụ để ra phim chế in).

1.10. Để đảm bảo độ chính xác về cơ sở toán học, sự đúng đắn về tương quan địa lý và tương quan topology, các yếu tố nội dung bản đồ phải được số hóa theo một trình tự nhất định quy định tại mục 9.3 của văn bản này.

2. QUY TRÌNH KỸ THUẬT SỐ HÓA BẢN ĐỒ

Bản đồ được số hóa theo quy trình kỹ thuật sau:

1. Thu thập, đánh giá và chuẩn bị bản đồ gốc để số hóa hoặc chuẩn bị phim cho khâu quét.

2. Thiết kế thư mục lưu trữ bản đồ.

3. Chuẩn bị phân nhóm lớp, lớp và thư viện ký hiệu bản đồ trong môi trường đồ họa.

4. Chuẩn bị cơ sở toán học cho bản đồ.

5. Quét phim, bản đồ (nếu dùng phương án quét).

6. Nắn phim (nếu dùng phương án quét) hoặc định vị bản gốc lên bàn số hóa.

7. Số hóa, làm sạch dữ liệu.

8. Biên tập bản đồ.

9. In trên plotter, kiểm tra, sửa chữa và tiếp biên (tối đa 2 lần).

10. Ghi lý lịch bản đồ trên máy tính.

11. Nghiệm thu bản đồ trên máy tính.

12. Ghi bản đồ vào đĩa CD

13. Nghiệm thu đĩa CD và giao nộp sản phẩm.

3. QUY ĐỊNH VỀ NỘI DUNG VÀ PHÂN LỚP NỘI DUNG BẢN ĐỒ ĐỊA HÌNH SỐ HÓA

3.1. Nội dung bản đồ số phải thống nhất như bản đồ địa hình in trên giấy đã được quy định trong qui phạm thành lập bản đồ địa hình ở các tỉ lệ do Tổng cục Địa chính ban hành. Toàn bộ ký hiệu được thiết kế theo ký hiệu bản đồ địa hình hiện hành tỉ lệ tương ứng, riêng nền khu vực núi đá được thay tơ-ram núi đá bằng màu nâu 10% và tơ-ram khu vực ruộng nuôi tôm được thay bằng màu lơ 7% để giảm tải trọng cho bộ nhớ của máy tính (sẽ được quy định trong bộ ký hiệu dùng cho số hóa.

3.2. Phân lớp nội dung bản đồ số:

Các yếu tố nội dung bản đồ số hóa được chia thành 7 nhóm lớp theo 7 chuyên đề là: Cơ sở toán học, Thủy hệ, Địa hình, Dân cư, Giao thông, Ranh giới và Thực vật. Các yếu tố thuộc một nhóm lớp được số hóa thành một tệp tin riêng. Trong một nhóm lớp các yếu tố nội dung lại được sắp xếp theo từng lớp. Cơ sở của việc phân chia nhóm lớp và lớp là các quy định về nội dung bản đồ địa hình trong các quyển “Ký hiệu bản đồ địa hình tỉ lệ 1:10000, 1:25000” ban hành năm 1995 và “Ký hiệu bản đồ địa hình tỉ lệ 1:50000 và 1:100000” ban hành năm 1998.

a. Nội dung của các nhóm lớp và qui tắc đặt tên các tệp tin:

Như trên đã nêu, các yếu tố nội dung bản đồ thuộc các nhóm lớp khác nhau được số hóa thành các tệp tin khác nhau. Nội dung chính của các nhóm lớp quy định như sau:

1. Nhóm lớp “Cơ sở toán học” bao gồm khung bản đồ; lưới kilomet; các điểm khống chế trắc địa; giải thích, trình bày ngoài khung và các nội dung có liên quan.

2. Nhóm lớp “Dân cư” bao gồm nội dung dân cư và các đối tượng kinh tế, văn hóa, xã hội.

3. Nhóm lớp “Địa hình” bao gồm các yếu tố dáng đất, chất đất, các điểm độ cao.

4. Nhóm lớp “Thủy hệ” bao gồm các yếu tố thủy văn và các đối tượng liên quan.

5. Nhóm lớp “Giao thông” bao gồm các yếu tố giao thông và các thiết bị phụ thuộc.

6. Nhóm lớp “Ranh giới” bao gồm đường biên giới, mốc biên giới; địa giới hành chính các cấp; ranh giới khu cấm; ranh giới sử dụng đất.

7. Nhóm lớp “Thực vật” bao gồm ranh giới thực vật và các yếu tố thực vật.

Để tiện cho việc lưu trữ và khai thác dữ liệu, các tệp tin chứa các đối tượng của từng nhóm lớp phải được đặt tên theo một qui tắc thống nhất: các ký tự đầu là số hiệu mảnh, 2 ký tự cuối là các chữ viết tắt dùng để phân biệt các nhóm lớp khác nhau. Tuy nhiên, để tránh cho tên tệp không dài quá 8 ký tự, quy định dùng chữ A thay cho số múi 48 và chữ B thay cho múi 49. Tên tệp có thể bỏ qua số đai và số múi, nhưng tên thư mục chứa các tệp tin thành phần của 1 mảnh bản đồ thì phải đặt theo phiên hiệu đầy đủ của mảnh đó, ví dụ \FA118Cb1\118Cb1CS.dgn.

Các tệp tin được đặt tên cụ thể như sau:

1. Tệp tin của nhóm “Cơ sở toán học” được đặt tên: (phiên hiệu mảnh)CS.dgn (ví dụ 118CbCS.dgn).

2. Tệp tin của nhóm “Dân cư” được đặt tên: (phiên hiệu mảnh)DC.dgn (ví dụ 117ADC.dgn).

3. Tệp tin của nhóm “Địa hình” được đặt tên: (phiên hiệu mảnh)DH.dgn (ví dụ 117ADH.dgn).

4. Tệp tin của nhóm “Thủy hệ” được đặt tên: (phiên hiệu mảnh)TH.dgn (ví dụ 117ATH.dgn).

5. Tệp tin của nhóm “Giao thông” được đặt tên: (phiên hiệu mảnh)GT.dgn (ví dụ 117AGT.dgn).

6. Tệp tin của nhóm “Ranh giới” được đặt tên: (phiên hiệu mảnh)RG.dgn (ví dụ 117ARG.dgn).

7. Tệp tin của nhóm “Thực vật” được đặt tên: (phiên hiệu mảnh)TV.dgn (ví dụ 117ATV.dgn).

b. Lớp thông tin (level) và mã đối tượng (code):

Trong mỗi tệp, yếu tố nội dung được chia thành các lớp đối tượng. Mỗi tệp tin có tối đa 63 lớp (trong MICROSTATION) nhưng khi phân lớp không sử dụng hết toàn bộ mà dành lại một số lớp trống cho các thao tác phụ khi số hóa (xem phụ lục 2). Mỗi lớp có thể gồm một hoặc một vài đối tượng có cùng tính chất, mỗi đối tượng được gán một mã (code) riêng. Mã này thống nhất áp dụng cho toàn hệ thống bản đồ địa hình.

4. QUY ĐỊNH CÁC CHUẨN CƠ SỞ

4.1. Quy định các tệp chuẩn:

Để đảm bảo cho các dữ liệu bản đồ được thống nhất, các bản đồ phải được xây dựng và biên tập trong môi trường Microstation và các modul khác chạy trên phần mềm này, trên cơ sở các tệp chuẩn sau đây:

1. Seedfile: vn2d.dgn, vn3d.dgn (cho tệp tin 3 chiều của nhóm lớp “địa hình”).

2. Phông chữ tiếng Việt: vnfont.rsc.

3. Thư viện các ký hiệu độc lập cho các tỉ lệ tương ứng: dh10_25.cell dùng cho tỉ lệ 1:10000 và 1:25000; dh50_100.cell dùng cho tỉ lệ 1:50000 và 1:100000.

4. Thư viện các ký hiệu hình tuyến cho các tỉ lệ tương ứng: dh10_25.rsc dùng cho tỉ lệ 1:10000 và 1:25000; dh50_100.rsc dùng cho tỉ lệ 1:50000 và 1:100000.

5. Bảng chuẩn mã hóa (future table): dh10_25.tbl dùng cho tỉ lệ 1:10000 và 1:25000; dh50_100.tbl dùng cho tỉ lệ 1:50000 và 1:100000.

6. Bảng sắp xếp thứ tự in (Pen table): dh.pen (dùng trong trường hợp in bản đồ trên máy in phun bằng chương trình IPlot của Intergraph).

4.2. Chuẩn màu:

Số hiệu màu trong Microstation

Thành phần màu in trên plotter

Thành phần màu in offset

C

M

Y

10

100

100

100

Đen bẹt

11

0

0

0

Trắng

12

100

0

0

Lơ bẹt

13

15

0

0

Lơ 15%

14

10

50

100

Nâu bẹt

15

5

20

50

Nâu 30%

16

70

0

100

Ve bẹt

17

35

0

50

Ve 35%

18

12

0

25

Ve 15%

19

5

10

10

Nâu 10%

20

7

0

0

Lơ 7%

21

10

10

10

Đen 10%

(Ghi chú: Tùy thuộc vào loại máy in phun (plotter) mà thành phần màu có thể thay đổi, nhưng số liệu màu phải giữ nguyên).

4.3. Chuẩn lực nét:

Lực nét trong Microstation

Lực nét qui ra mm

Wt 0

0,08

Wt 1

0,10

Wt 2

0,15

Wt 3

0,20

Wt 4

0,25

Wt 5

0,30

Wt 6

0,35

Wt 7

0,40

Wt 8

0,45

Wt 9

0,50

Wt 10

0,60

Wt 11

0,80

Wt 12

0,90

Wt 13

1,00

Wt 14

1,10

Wt 15

1,20

Wt 16

1,30

5. QUY ĐỊNH VỀ TÀI LIỆU DÙNG ĐỂ SỐ HÓA:

5.1. Tài liệu dùng để số hóa bản đồ địa hình là bản đồ gốc đo vẽ, gốc biên vẽ hoặc thanh vẽ, phim gốc chế in. Trường hợp đặc biệt khi không có các loại tài liệu trên (các loại bản đồ gốc) có thể dùng bản đồ màu hoặc lưu đồ đen để số hóa. Tuy nhiên khi chọn bản đồ màu hoặc lưu đồ đen in trên giấy để số hóa cần đo, kiểm tra kích thước và chọn mảnh bản đồ có sai số biến dạng nhỏ nhất so với kích thước lý thuyết và sai số chồng ghép màu nhỏ nhất để làm gốc số hóa. Trong trường hợp bản gốc được lập trên đế cứng không thuận tiện cho số hóa thì phải chụp ảnh, phiên lại tài liệu gốc sang phim dương để số hóa, không được dùng phương pháp can vẽ lại tài liệu để số hóa.

5.2. Kích thước các tài liệu gốc dùng để số hóa so với kích thước lý thuyết không được vượt các hạn sai sau đây:

- Sai số kích thước 4 cạnh khung trong không vượt quá 0,5 mm trên bản gốc.

- Sai số kích thước đường chéo không vượt quá 0.7 mm trên bản gốc.

5.2. Tài liệu bản đồ dùng để số hóa phải đảm bảo chính xác về cơ sở toán học, tính hiện thời về chất lượng nội dung, đủ điểm mốc để định vị hình ảnh của bản đồ (xem thêm mục 9.2) và phù hợp về hệ qui chiếu theo quy định của Tổng cục Địa chính (trừ khi có yêu cầu đặc biệt khác hoặc khi kết hợp hiệu chỉnh, cập nhật nội dung với số hóa bản đồ).

6. QUY ĐỊNH VỀ PHƯƠNG PHÁP SỐ HÓA:

Trên thực tế đang tồn tại một số phương pháp số hóa bản đồ như sau:

- Số hóa bằng bàn số hóa (Digitizing)

- Quét hình ảnh bản đồ sau đó nắn và vector hóa bán tự động (Scanning and vectorizing).

- Quét hình ảnh bản đồ sau đó nắn và vector hóa tự động.

Trong các phương pháp số hóa nói trên, phương pháp số hóa bằng bàn số cho độ chính xác không cao, khâu kiểm tra độ chính xác kết quả số hóa cũng khó khăn, đồng thời năng suất lao động cũng thấp do vậy không nên dùng để số hóa bản đồ địa hình.

Phương pháp vector hóa tự động cho độ chính xác và năng suất cao. Song phương pháp này đòi hỏi phải có thiết bị quét độ phân giải cao, ảnh quét phải sạch, rõ ràng, điều này phụ thuộc nhiều vào chất lượng tài liệu số hóa và kinh nghiệm quét. Thông thường phải làm sạch hình ảnh trước khi số hóa.

Nên dùng phương pháp quét hình ảnh sau đó nắn và vector hóa bán tự động vì phương án này cho độ chính xác cao hơn, thời gian nhanh hơn và động tác số hóa đơn giản hơn, đồng thời khâu kiểm tra trên máy tính cũng thuận tiện hơn.

7. QUY ĐỊNH VỀ CƠ SỞ TOÁN HỌC CỦA BẢN ĐỒ ĐỊA HÌNH SỐ

Cơ sở toán học của bản đồ địa hình số là cơ sở toán học quy định cho bản đồ địa hình không được áp dụng theo quy định của Nhà nước, được thể hiện trong tệp tin chuẩn Vn2d.dgn.

Cách chia mảnh, ghi phiên hiệu mảnh và tên mảnh bản đồ tuân theo quy định chung hiện nay của Tổng cục Địa chính cho các loại bản đồ địa hình in trên giấy.

Khung trong, lưới kilomet, lưới kinh vĩ độ của bản đồ phải được xây dựng bằng các chương trình chuyên dụng cho thành lập lưới chiếu bản đồ (như modul Grid Generation trong MGE của Intergraph), các điểm góc khung, các mắt lưới km không có sai số (trên máy tính) so với tọa độ lý thuyết. Không dùng các công cụ vẽ đường thẳng hoặc đường cong để vẽ lại lưới km và khung trong bản đồ theo ảnh quét. Các điểm tam giác cũng không được số hóa theo hình ảnh quét mà phải được thể hiện lên bản đồ theo đúng tọa độ thật của điểm đó (theo số liệu ghi trong lý lịch bản đồ).

Khi trình bày các yếu tố nội dung của khung trong và khung ngoài bản đồ không được làm xê dịch vị trí của các đường lưới km, khung trong hoặc các mắt lưới kinh vĩ độ của tờ bản đồ.

8. QUY ĐỊNH VỀ SAI SỐ VÀ ĐỘ CHÍNH XÁC CỦA DỮ LIỆU BẢN ĐỒ SỐ HÓA

8.1. Quy định về sai số định vị và nắn bản đồ:

Sai số định vị 4 góc khung bản đồ và nắn hình ảnh theo các điểm khống chế tọa độ trắc địa không được vượt quá 0.1 mm trên bản đồ; theo các điểm đối khác như mắt lưới kilomet, điểm tăng dày cũng không được vượt quá 0,15 mm.

Sai số khoảng cách từ các mắt lưới kilomet đến điểm khống chế tọa độ trắc địa gần nhất không được vượt quá 0,15 mm.

Sai số kích thước của hình ảnh bản đồ sau khi nắn so với kích thước lý thuyết quy định: các cạnh góc khung (khung trong) không vượt quá 0,2 mm; đường chéo không vượt quá 0,3 mm.

8.2. Quy định về độ chính xác số hóa các yếu tố nội dung bản đồ:

• Sai số dữ liệu về vị trí của các địa vật độc lập trên bản đồ sau khi số hóa không được vượt quá hạn sai của sai số thanh vẽ bản đồ bằng công nghệ truyền thống là 0,2 mm so với gốc biên vẽ hoặc gốc thanh vẽ chế in (có thể kiểm tra bằng đối chiếu bản đồ đã vectơ hóa với file ảnh rastơ nắn chính xác cuối cùng trước khi vectơ hóa, hoặc bằng xác định tọa độ, khoảng cách của các địa vật trên máy tính).

• Các đối tượng được số hóa phải đảm bảo đúng chỉ số lớp và mã đối tượng của chúng (quy định tại phụ lục 2 và phụ lục 4). Chỉ số lớp được thể hiện bằng số lớp (level) trong tệp (file) *.DGN. Trong quá trình số hóa, các đối tượng được gán mã (code) đã được quy định trong cột tương ứng ở phụ lục 2 và 4. Tùy theo chương trình được sử dụng để số hóa mà việc mã hóa có thể được thực hiện bằng các chương trình khác nhau. Ví dụ, các bản đồ địa hình được số hóa bằng các chương trình I/RASB, I/RASC và GEOVEC chạy trên nền Microstation thì dùng bảng chuẩn mã hóa (future table) dh10_25.tbl, dh50_100.tbl (dùng cho các tỉ lệ tương ứng) được biên tập bằng modul MSFC (của Intergraph).

• Các dữ liệu số phải đảm bảo tính đúng đắn, chuẩn xác:

- Các đối tượng kiểu đường phải đảm bảo tính liên thông, chỉ cắt và nối với nhau tại các điểm giao nhau của đường.

- Đường bình độ, điểm độ cao được gán đúng giá trị độ cao.

- Giữ đúng mối quan hệ không gian giữa các yếu tố nội dung bản đồ, ví dụ:

+ Các sông, suối, kênh, mương vẽ một nét phải bắt liền vào hệ thống sông ngòi vẽ 2 nét.

+ Đường bình độ phải hợp dáng với thủy hệ.

+ Đường giao thông không được đè lên hệ thống thủy văn trong trường hợp các đối tượng này chạy sát và song song nhau, nhưng vẫn phải đảm bảo tương quan về vị trí địa lý (ví dụ, đường ở phía bên phải hay bên trái sông).

+ Đường bình độ không cắt nhau, và phải vẽ liên tục. Trong trường hợp đường bình độ vẽ chập, trốn trên bản đồ gốc dùng để số hóa, khi số hóa phải phóng to khu vực chập, trốn bình độ để vẽ liên tục.

- Đường bao của các đối tượng kiểu vùng đảm bảo khép kín (kể cả hệ thống thủy văn, đường giao thông vẽ hai nét theo tỉ lệ có lồng màu và các khu phố đồng tính chất trong vùng dân cư; vùng dân cư có cây che phủ…).

- Kiểu, cỡ chữ, số ghi chú trên bản đồ phải tương ứng với kiểu, cỡ chữ quy định trong ký hiệu bản đồ địa hình tỉ lệ tương ứng. Địa danh gắn liền với phạm vi phân bố hiện tượng, đối tượng có độ uốn lượn phải bố trí theo đúng phạm vi, góc, chiều uốn lượn của hiện tượng, đối tượng.

Các quy định đặc thù khác khi số hóa từng nội dung cụ thể của bản đồ được quy định trong mục 9.

8.3. Quy định về sai số khi tiếp biên:

• Về nguyên tắc, các bản đồ gốc được dùng để số hóa đều phải là những bản đồ chính qui (xem mục 5), do vậy sai số tiếp biên còn lại từ bản gốc số hóa phải nằm trong hạn sai cho phép như khi thanh vẽ bản đồ trên giấy: không vượt quá 0,2 mm trên bản đồ gốc. Tuy vậy, ngoài sai số kể trên, còn có các sai số gây ra do quá trình nắn, quá trình số hóa, nên độ lệch của các yếu tố ở mép biên các tờ bản đồ cùng tỉ lệ cho phép được lệch tối đa là 0,3mm tính trên bản đồ gốc. Trong trường hợp độ lệch này lớn hơn hạn sai, hoặc các yếu tố ở mép biên không khớp nhau thì phải tìm hiểu nguyên nhân để xử lý. Khi không thể xử lý được phải ghi chú “tài liệu không khớp” tại phần biên đó, sau đó ghi rõ lý do và những việc đã xử lý vào lý lịch bản đồ.

• Việc tiếp biên phải được tiến hành trên máy tính. Sau khi đã tiếp biên, trên những mảnh cùng trong một múi chiếu, các yếu tố nội dung tại mép biên bản đồ phải được tiếp khớp với nhau một cách tuyệt đối. Đối với những mảnh nằm trên hai múi chiếu liền nhau, độ lệch này cũng không được vượt quá 0,2 mm trên bản đồ số hóa.

• Các yếu tố nội dung bản đồ cùng tỉ lệ sau khi tiếp biên phải đảm bảo tiếp khớp với nhau cả về định tính và định lượng (nội dung, lực nét, màu sắc và thuộc tính)

• Tại các vùng biên khu đo, nếu không có bản đồ cùng tỉ lệ để tiếp biên mà có bản đồ địa hình chính qui khác tỉ lệ thì phải tiến hành tiếp biên nguyên tắc (tức là thu hoặc phóng về cùng một tỉ lệ để tiếp biên). Khi tiếp biên nguyên tắc với bản đồ khác tỉ lệ, nên lấy nội dung bản đồ tỉ lệ lớn hơn làm chuẩn và những yếu tố nội dung cùng loại, cùng tên (có xét tới cả việc biên tập tổng hợp nội dung bản đồ về cùng một tỉ lệ) phải đảm bảo tiếp biên khớp với nhau khi qui về tỉ lệ bản đồ số hóa. Sai số tiếp biên nguyên tắc không được vượt quá hạn sai nêu trên (0,3 mm) cộng với sai số cho phép khi tổng hợp khái quát nội dung bản đồ về tỉ lệ nhỏ hơn. Có thể tiếp biên trên máy tính nếu bản đồ khác tỉ lệ đã được số hóa hoặc in bản đồ ra giấy ở tỉ lệ cần tiếp biên để tiếp biên nếu bản đồ khác tỉ lệ chưa được số hóa.

9. CÁC QUY ĐỊNH SỐ HÓA VÀ BIÊN TẬP BẢN ĐỒ

9.1. Quét tư liệu bản đồ:

Tư liệu dùng để quét chính là các tài liệu dùng để số hóa bản đồ (xem mục 5.1). Ngoài các tiêu chuẩn kỹ thuật đã nêu trên, các tư liệu này phải sạch, rõ nét và phải có đủ điểm mốc để nắn, cụ thể là có đủ 4 mốc trùng với 4 góc khung trong của tờ bản đồ và 36 - 50 điểm khác (điểm tam giác và giao điểm các mắt lưới kilomet; Số điểm mốc này tùy thuộc vào chất lượng phim gốc, bản gốc, vào kinh nghiệm của người thao tác quét và vào thiết bị dùng để quét trong trường hợp dùng phương án quét để số hóa). Trong trường hợp số điểm nói trên không đủ thì phải tiến hành các biện pháp tăng dày điểm nắn, như trích điểm, bình mốc v.v. như trong công nghệ truyền thống.

Các bản phim dương, lưu đồ đen được quét bằng máy quét đen trắng, còn các tư liệu là bản đồ màu phải được quét bằng máy quét màu. Độ phân giải quét các tư liệu đen trắng tối thiểu là 300 dpi và tối đa là 500 dpi, tư liệu màu từ 200 đến 300 dpi, tùy theo chất lượng bản gốc dùng để quét. Tùy theo phần mềm dùng để số hóa mà ảnh quét được ghi lại ở khuôn dạng (format) phù hợp.

Ảnh sau khi quét phải đầy đủ, rõ nét, sạch sẽ, không có lỗi về quét (chẳng hạn hình ảnh không bị co hoặc dãn cục bộ) để đảm bảo chất lượng cho khâu nắn và vectơ hóa.

9.2. Định vị bản đồ trên bàn số hóa hoặc nắn hình ảnh bản đồ:

Khi định vị bản đồ gốc để số hóa hoặc nắn ảnh quét, các điểm chuẩn để định vị và nắn là các mốc khung trong, các giao điểm lưới km và các điểm khống chế tọa độ trắc địa có trên mảnh bản đồ. Sai số cho phép sau khi định vị hoặc nắn phải nằm trong hạn sai của sai số định vị và nắn nêu ở mục 8.1.

Tùy thuộc vào cơ sở toán học của tài liệu được sử dụng, cũng như số điểm đối được chọn để nắn mà phương pháp nắn có thể là afine hoặc projective.

File ảnh đã nắn hoàn chỉnh phải được lưu riêng (kể cả sau khi đã số hóa xong) để sử dụng trong quá trình kiểm tra nghiệm thu.

9.3. Trình tự số hóa các yếu tố nội dung bản đồ:

Bản đồ chỉ được số hóa sau khi đã nắn ảnh quét đạt hạn sai như đã nêu trên. Các yếu tố thuộc cơ sở toán học của bản đồ phải được xây dựng tự động theo các chương trình chuyên dụng cho lưới chiếu bản đồ, điểm khống chế tọa độ trắc địa được thể hiện theo tọa độ thật, các yếu tố nội dung khác của bản đồ được số hóa theo trình tự như sau:

1. Điểm khống chế trắc địa (các điểm khống chế trắc địa khác không dùng trong quá trình định vị và nắn)

2. Thủy hệ và các đối tượng có liên quan.

3. Địa hình.

4. Giao thông và các đối tượng có liên quan.

5. Dân cư và đối tượng văn hóa, kinh tế, xã hội.

6. Ranh giới hành chính

7. Thực vật.

9.4. Điểm khống chế trắc địa (các điểm không dùng trong quá trình định vị và nắn):

Ngoài các điểm khống chế tọa độ trắc địa được xác định trên bản đồ khi định vị và nắn hình ảnh đã nêu ở mục 9.2, còn các điểm khác: điểm độ cao Nhà nước, điểm độ cao kỹ thuật, điểm khống chế đo vẽ … phải được thể hiện bằng các ký hiệu tương ứng đã thiết kế sẵn trong các tệp tin *.cell. Sai số đặt tâm ký hiệu so với vị trí trên bản gốc hoặc so với hình ảnh quét đã nắn khi số hóa không được vượt quá 0,1 mm trên bản đồ.

9.5. Dân cư và các đối tượng kinh tế, văn hóa, xã hội:

Các khu dân cư được thể hiện theo tỉ lệ phải được số hóa thành một đối tượng kiểu vùng khép kín. Trong trường hợp khu dân cư có hình thù quá phức tạp có thể cắt thành một số vùng nhỏ hơn giáp nhau. Không số hóa khu dân cư đông đúc thành từng vùng riêng biệt theo mép đường giao thông nét đôi nửa theo tỉ lệ (nghĩa là khu dân cư phải số hóa thành vùng liên tục và đường giao thông nửa theo tỉ lệ số hóa đè qua vùng dân cư).

Các đường bao làng, nghĩa trang là hàng rào, tường vây, ranh giới thực vật v.v. phải số hóa vào các lớp có nội dung tương ứng, không số hóa vào lớp riêng.

Đường dây điện các loại ngoài khu dân cư chạy liên tục dùng linestyle để biểu thị, trong khu dân cư dùng cell để biểu thị ký hiệu cột vào những vị trí tương ứng.

9.6. Đường giao thông và các đối tượng liên quan:

Các đối tượng đường giao thông cùng một tính chất phải được số hóa liên tục, không đứt đoạn, kể cả các đoạn đường qua sông nét đôi, qua cầu, qua các chữ ghi chú hay chạy qua điểm dân cư và các địa vật độc lập khác (khi chế in sẽ phải thêm một số thủ thuật để khắc phục những vấn đề này).

Chỗ giao nhau của các đường giao thông (ngã ba, ngã tư…) vẽ nửa theo tỉ lệ được phép chồng đè ký hiệu đường, không phải tu chỉnh để đảm bảo tính liên tục của đường. Tại các điểm này phải có các điểm nút (vertex).

Đường giao thông cũng như các địa vật hình tuyến khác không được trùng lên đường bờ nước hoặc đường sông 1 nét. Trong trường hợp các ký hiệu đường này đi quá gần sông, chúng được phép dịch chuyển sao cho cách sông hoặc đường bờ nước 0,2 mm trên bản đồ.

Các đường nét đôi nửa theo tỉ lệ phải được số hóa vào giữa tâm đường và phải được biểu thị bằng linestyle, không được số hóa 2 lần theo mép đường hoặc dùng công cụ offset element hoặc copy parallel để vẽ.

Các đường 2 nét vẽ theo tỉ lệ nếu 2 mép đường song song cách đều nhau thì dùng công cụ multi-line để vẽ. Trường hợp 2 mép đường không song song cách đều nhau và các ngã ba, ngã tư có độ rộng được thể hiện theo tỉ lệ trên bản đồ thì số hóa theo các mép đường. Lòng đường là vùng khép kín đóng theo mép đường.

Các cầu thể hiện bằng ký hiệu nửa theo tỉ lệ dùng linestyle để biểu thị, còn các cầu phi tỉ lệ dùng cell để biểu thị.

9.7. Thủy hệ và các đối tượng liên quan:

Các sông suối và đường bờ nước phải được số hóa theo đúng hình ảnh đã được quét. Các sông, kênh mương 1 nét cũng phải được số hóa liên tục, không đứt đoạn. Mỗi một nhánh sông có tên riêng phải là đoạn riêng biệt, không số hóa các nhánh sông có tên khác nhau liền thành 1 nét liên tục. Đường bờ sông 2 nét khi số hóa phải vẽ liên tục không để ngắt quãng bởi các cầu phà như trên bản đồ giấy (khi ra phim chế in sẽ biên tập lại). Những đoạn bờ sông, ao, hồ là đường giao thông hay đập chắn nước, bờ dốc thì được số hóa thành các đối tượng tương ứng và được thể hiện bằng các ký hiệu tương ứng.

Các sông, suối, kênh, mương vẽ một nét phải bắt liền vào hệ thống sông ngòi vẽ 2 nét, tại các điểm bắt nối phải có điểm nút (vertex).

Nền sông vẽ nét đôi, ao hồ, các bãi cát chìm, đầm lầy là các vùng khép kín đóng theo đường bờ nước. Trường hợp các vùng nước quá lớn hoặc quá phức tạp, thì có thể chia chúng ra thành các vùng nhỏ liền kề nhau, nhưng không được chồng đè lên nhau.

Ruộng nuôi tôm trải tơ-ram như trên bản đồ giấy mà lồng (fill) màu lơ 7%.

9.8. Địa hình:

Đường bình độ phải phù hợp về dáng với thủy hệ. Các khe, mom phải được thể hiện rõ ràng trên bản đồ số hóa (nghĩa là đường bình độ khi đi qua sông phải có một điểm bắt vào sông, suối 1 nét hoặc vào đường bờ nước và điểm đó phải là điểm nhọn nhất của đường bình độ tại khu vực đó).

Đường bình độ không cắt nhau, trong trường hợp đường bình độ vẽ chập, trốn trên bản đồ gốc, khi số hóa phải phóng to các khu vực này để vẽ liên tục.

Đường bình độ, điểm độ cao phải được gán đúng giá trị độ cao (như là tọa độ thứ 3 (z) của đối tượng, ví dụ, bằng công cụ Contour Elevation của MSFC).

Các loại ký hiệu bãi cát ven bờ, cát làn sóng, cát đụn, cát cồn đều được biểu thị như bãi cát phẳng, kích thước chấm bằng nhau, màu nâu hoặc màu đen tương ứng với ký hiệu đã được quy định trong các quyển ký hiệu. Trên bản in phun và bản đồ giấy, các bãi cát, bãi đá v.v. thể hiện bằng các mẫu ký hiệu trải (pattern) nhưng không thể hiện đường viền các vùng khép kín (polygon) được dùng để trải mẫu ký hiệu. Tuy vậy, các vùng này vẫn phải được lưu giữ riêng vào một lớp (vào lớp 25 của nhóm lớp địa hình - xem phụ lục 4) để phục vụ cho việc biên tập các bản đồ khác về sau.

Khu vực núi đá và vách đá khi không có khả năng thể hiện đường bình độ vì độ dốc quá lớn, địa hình phức tạp, thì được phép thể hiện bằng sống núi kết hợp với lồng tơ-ram màu nâu 10%. Trong trường hợp trên vùng núi đá có thực phủ là rừng thì trên bản in phun thể hiện màu nền của rừng và ranh giới vùng núi đá in màu đen (lớp 16 - nhóm lớp địa hình - phụ lục 4) cùng với chữ ghi chú “núi đá”, trên bản đồ in offset sẽ in chồng tơ-ram màu núi đá lên màu nền rừng và bỏ ranh giới vùng núi đá.

Đường bình độ cũng phải được số hóa vào đúng hình ảnh đã được quét, tuy nhiên trừ những chỗ khi biên tập cần nhấn khe của địa hình thì đường bình độ có thể được số hóa lệch đi, nhưng không được vượt quá 1/3 khoảng cách giữa 2 đường bình độ tại điểm đó (1/3 khoảng cao đều đường bình độ cơ bản).

Các loại bờ đắp, gò đống vẽ theo tỉ lệ trên bản đồ địa hình tỉ lệ 1:10 000 và 1:25 000 không biểu thị bằng cách trải nét từ mép bờ tới chân dốc như bản đồ in trên giấy, mà mép bờ cao nhất biểu thị bằng ký hiệu qui ước (bằng cách dùng linestyle với phần răng cưa quay về phía dốc xuống), chân bờ dốc được thể hiện bằng chấm ranh giới khoanh bao. Phần mái dốc được hiểu là khoảng cách từ mép bờ cao nhất đến chấm ranh giới khoanh bao.

9.9. Thực vật:

Các vùng thực vật (kể cả thực phủ của làng, nghĩa trang, công viên) phải là các vùng khép kín, được lồng (fill) màu hoặc được trải mẫu ký hiệu (pattern) phù hợp với các ký hiệu đã được quy định trong ký hiệu bản đồ địa hình tỉ lệ tương ứng (xem phụ lục 3 - Bảng hướng dẫn sử dụng bộ ký hiệu bản đồ địa hình (các tỉ lệ tương ứng) trong môi trường Microstation). Trong trường hợp các vùng thực vật quá lớn, hình thù quá phức tạp thì có thể chia một vùng thực vật thành nhiều vùng con nằm cạnh nhau, nhưng không được chồng đè lên nhau hoặc để sót các khoảng trống giữa chúng.

Đối với các vùng thực vật được thể hiện bằng mẫu ký hiệu (pattern) như cây bụi, cỏ, các loại cây trồng v.v. tuy trên bản đồ giấy cũng như bản đồ số hóa chỉ thể hiện bằng các mẫu ký hiệu (pattern), nhưng vẫn cần phải giữ lại các vùng khép kín (polygon) vào một lớp (vào lớp 2 của nhóm lớp thực vật - xem phụ lục 2 và 4) để tiện cho việc biên tập các loại bản đồ chuyên đề hoặc bản đồ địa hình tỉ lệ nhỏ hơn sau này.

9.10. Biên giới, địa giới hành chính các cấp, ranh giới: (sau đây gọi chung là địa giới)

Các đường địa giới phải là những đường liên tục từ điểm giao nhau này đến điểm giao nhau khác và phải đi theo đúng vị trí thực của đường địa giới, không vẽ qui ước như trên bản đồ giấy. Ví dụ, khi đường địa giới trùng với sông 1 nét thì đoạn địa giới đó phải trùng khít với sông 1 nét mà không vẽ chéo cánh sẻ dọc 2 bên sông như trên bản đồ giấy (khi số hóa phải copy đoạn sông 1 nét đó sang lớp địa giới); nếu đường địa giới chạy giữa sông vẽ 2 nét, thì đường địa giới được số hóa thành một đường liền đi giữa sông (không đứt đoạn). Khi ra phim chế in offset, địa giới sẽ phải biên tập lại theo quy định của bản đồ trên giấy.

Các trường hợp địa giới chạy dọc theo yếu tố hình tuyến khác, ví dụ như đường giao thông, cũng áp dụng nguyên tắc như trên.

9.11. Chữ ghi chú trên bản đồ:

Kiểu chữ, cỡ chữ, số ghi chú trên bản đồ được chọn trong tệp chuẩn phông chữ tiếng Việt Vnfont.rsc và phù hợp với quy định của ký hiệu bản đồ địa hình tỉ lệ tương ứng. Địa danh gắn liền với phạm vi phân bố hiện tượng, đối tượng có độ uốn lượn phải bố trí theo đúng phạm vi, góc, chiều uốn lượn của hiện tượng, đối tượng.

9.12. Biên tập bản đồ

Bản đồ sau khi số hóa phải được biên tập theo các quy định sau:

Các yếu tố nội dung bản đồ sau khi số hóa phải được biên tập theo đúng quy định về phân nhóm lớp, lớp, mã đối tượng quy định trong bảng “Phân chia nhóm lớp và lớp các yếu tố nội dung bản đồ địa hình tỉ lệ: 1:10000, 1:25000, 1:50000 và 1:100000” (xem phụ lục 2 và 4).

Màu sắc, kích thước và hình dáng của các ký hiệu dùng để thể hiện nội dung bản đồ phải tuân thủ theo các quy định hiện hành cho các loại bản đồ in trên giấy. Để cho các bản đồ số được biên tập theo những tiêu chuẩn thống nhất, các yếu tố nội dung bản đồ được thể hiện bằng các ký hiệu đã được thiết kế sẵn trong các tệp tin dh10_25.cell và dh50_100.cell cho các ký hiệu độc lập và dh10_25.rsc và 50_100.rsc cho các ký hiệu hình tuyến. Ngoài ra, mỗi một màu trên bản đồ được quy định gán một số hiệu màu duy nhất trong bảng màu và độ lớn lực nét các ký hiệu cũng được gán các số hiệu lực nét (mỗi một loại lực nét được gắn một số hiệu lực nét duy nhất - xem bảng chuẩn màu và chuẩn lực nét).

Các đối tượng trên bản đồ được thể hiện bằng ký hiệu nào và ứng với số hiệu màu và số hiệu lực nét nào được hướng dẫn cụ thể trong “Bảng hướng dẫn số hóa và biên tập bản đồ địa hình (các tỉ lệ tương ứng)” (xem phụ lục 4).

Việc trình bày các nội dung khung trong và ngoài khung bản đồ phải tuân theo quy định của ký hiệu bản đồ địa hình tỉ lệ tương ứng do Tổng cục Địa chính ban hành.

9.13. Quy định về tiếp biên bản đồ số hóa:

Sau khi đã số hóa và biên tập phải tiến hành tiếp biên bản đồ. Để được thuận tiện và công việc không bị chồng chéo, thống nhất quy định tiếp biên 2 cạnh Đông và Nam mảnh bản đồ.

Đối với bản đồ cùng tỉ lệ, các biên phải tiếp khớp tuyệt đối với nhau khi nằm trong hạn sai của sai số tiếp biên (xem mục 8.3). Nếu sai số biên ≤ 0,2mm người tiếp biên được tự động dịch chuyển đối tượng trên phần mép biên bản đồ để làm trùng khớp. Nếu sai số > 0,2mm và ≤ 0,3mm phải chia đôi khoảng sai để tiến hành chỉnh sửa ở cả 2 mảnh bản đồ. Trường hợp vượt hạn sai phải tìm nguyên nhân để xử lý.

Nếu các cạnh biên khu đo không có bản đồ cùng tỉ lệ để tiếp biên nhưng có bản đồ địa hình chính qui khác tỉ lệ thì phải tiến hành tiếp biên nguyên tắc (xem thêm mục 8.3), theo quy định bản đồ tỉ lệ nhỏ hơn chỉnh sửa theo bản đồ tỉ lệ lớn hơn.

Trong trường hợp bản đồ gốc không khớp biên cần ghi chú rõ là “tài liệu gốc không khớp”.

10. QUY ĐỊNH VỀ GHI LÝ LỊCH BẢN ĐỒ

Mỗi mảnh bản đồ số phải kèm theo một tệp tin về lý lịch bản đồ trong đó ghi rõ những thông tin cơ bản về tài liệu, phương pháp số hóa, các đặc điểm về kỹ thuật khi số hóa từng mảnh bản đồ, phần mềm dùng để số hóa, phương pháp số hóa cũng như những ghi chú về tài liệu, các giải quyết kỹ thuật khác của mình theo nội dung quy định tại phụ lục 5 kèm theo văn bản này.

Trường hợp bản đồ gốc đo vẽ hoặc biên vẽ được sản xuất theo công nghệ truyền thống mà bản gốc này được số hóa để ra phim chế in thì việc ghi lý lịch phải thực hiện cả trên giấy theo quy định thông thường và phải ghi lý lịch cả cho bản đồ số theo quy định tại văn bản này.

11. NGUYÊN TẮC KIỂM TRA NGHIỆM THU

11.1. Bản đồ sau khi số hóa và biên tập được kiểm tra ít nhất 1 lần trên máy tính và 2 lần trên bản in phun. Các lỗi phát hiện qua kiểm tra phải được sửa chữa triệt để sao cho bản đồ số có nội dung hoàn chỉnh như bản đồ gốc.

11.2. Công tác kiểm tra nghiệm thu chất lượng bản đồ số hóa được tổ chức thực hiện theo “Qui chế quản lý chất lượng công trình - sản phẩm đo đạc bản đồ” và “Hướng dẫn kiểm tra kỹ thuật, nghiệm thu công trình - sản phẩm đo đạc bản đồ” ban hành theo Quyết định số 657 QĐ/ĐC và 658 QĐ/ĐC ngày 4 tháng 11 năm 1997 của Tổng cục trưởng Tổng cục Địa chính.

11.3. Nội dung kiểm tra bản đồ số hóa thực hiện trên máy tính và trên bản đồ in ra giấy sau khi số hóa như sau:

- Nội dung kiểm tra trên máy tính:

+ Kiểm tra độ chính xác nắn chỉnh bằng kiểm tra tệp tin ảnh nắn cuối cùng (đối với trường hợp số hóa bản đồ từ ảnh quét).

+ Kiểm tra tọa độ góc khung; kích thước khung và đường chéo; kiểm tra giá trị tọa độ, độ cao của các điểm khống chế trắc địa.

+ Kiểm tra tuần tự theo phân lớp nội dung bản đồ xem việc phân lớp có chính xác, đầy đủ và đúng quy định không; kiểm tra các yếu tố vùng có khép kín không; các mẫu ký hiệu có trải đầy đủ và đúng loại không; các yếu tố đường có liên tục không.

+ Kiểm tra tiếp biên các yếu tố nội dung.

+ Kiểm tra xem dữ liệu đã được làm sạch chưa, xem việc loại bỏ yếu tố thừa, làm trơn những chỗ gãy, nối những chỗ đứt, hụt đã được thực hiện chưa.

+ Kiểm tra việc ghi chép lý lịch bản đồ có đầy đủ và đúng quy định không.

- Nội dung kiểm tra bản đồ in ra giấy:

+ Kiểm tra toàn bộ các yếu tố nội dung có phù hợp và chính xác như bản gốc số hóa không. Trừ những yếu tố có thay đổi do đặc thù riêng của bản đồ số. Ví dụ: đường địa giới chạy theo giữa địa vật hình tuyến vẽ một nét trên bản đồ khi in ra giấy có thể đè lên địa vật đó; nét của yếu tố thể hiện sau có thể che yếu tố thể hiện trước v.v. Đối với những yếu tố nếu in đúng màu quy định của bản đồ địa hình mà khó kiểm tra có thể chọn màu khác rõ ràng hơn để thuận tiện cho việc kiểm tra. Ví dụ: đường bình độ cái có thể in màu tím, hệ thống thủy văn in màu đỏ.

12. QUI TRÌNH HOÀN THIỆN VÀ GIAO NỘP SẢN PHẨM

Sau khi hoàn thành kiểm tra nghiệm thu phải ghi bản đồ vào đĩa CD để lưu trữ theo cơ số 2 và giao nộp cho cơ quan quản lý, lưu trữ tư liệu.

Mặt ngoài đĩa và vỏ hộp đĩa CD phải đánh số thứ tự đĩa, ghi tỉ lệ bản đồ, tên mảnh và phiên hiệu mảnh của các tờ bản đồ được số hóa theo đúng thứ tự ghi trên đĩa; tài liệu số hóa; đơn vị thực hiện số hóa; thời gian số hóa; ngày ghi đĩa CD (ví dụ: Đĩa số 1; Bản đồ địa hình tỉ lệ 1:50000: 1. Cồn Ông F-48-117-A; 2. Yên Thủy F-48-117-B…, tài liệu dùng để số hóa: bản đồ địa hình tỉ lệ 1:50000- Tổng cục Địa chính, xuất bản năm 1996; Nhà Xuất bản Bản đồ số hóa tháng 4 năm 1999; Ghi đĩa CD ngày 20 tháng 6 năm 1999). Các tệp tin thành phần (7 tệp:_CS, _TH, _DH, _GT, _DC, _RG, _TV) và tệp lý lịch bản đồ *.DOC của mỗi mảnh bản đồ được lưu vào thư mục đặt tên theo phiên hiệu mảnh bản đồ (ví dụ: FA117A). Ngoài ra trong một bộ đĩa CD còn cần có 1 thư mục được đặt tên là \NGUON lưu giữ tất cả các tệp chuẩn cơ sở đã được sử dụng trong suốt quá trình số hóa và biên tập bản đồ như vn2D.dgn, vnfont.rsc, *.rsc, Color.tbl… để có thể mở được các tệp tin bản đồ trong mọi trường hợp.

Đĩa CD phải là loại đảm bảo chất lượng lưu trữ lâu dài. Đĩa CD sau khi ghi phải được kiểm tra nghiệm thu trên máy tính 100% và giao nộp theo quy định giao nộp sản phẩm hiện hành.

Điều kiện lưu trữ đĩa CD phải được đảm bảo đầy đủ các yêu cầu kỹ thuật như lưu trữ phim ảnh. Sau thời gian lưu trữ 1 năm phải kiểm tra lại, trong trường hợp cần thiết phải ghi sao sang đĩa khác và hủy đĩa cũ. Trên mặt đĩa ghi sao cũng phải ghi rõ sao lần thứ mấy và ngày tháng năm sao (ví dụ, Đĩa số… sao lần thứ nhất 12/7/2000).

Những bản đồ thuộc loại mật phải được lưu trữ, bảo quản theo đúng quy định hiện hành về bảo mật tài liệu trắc địa, bản đồ.



PHỤ LỤC 1

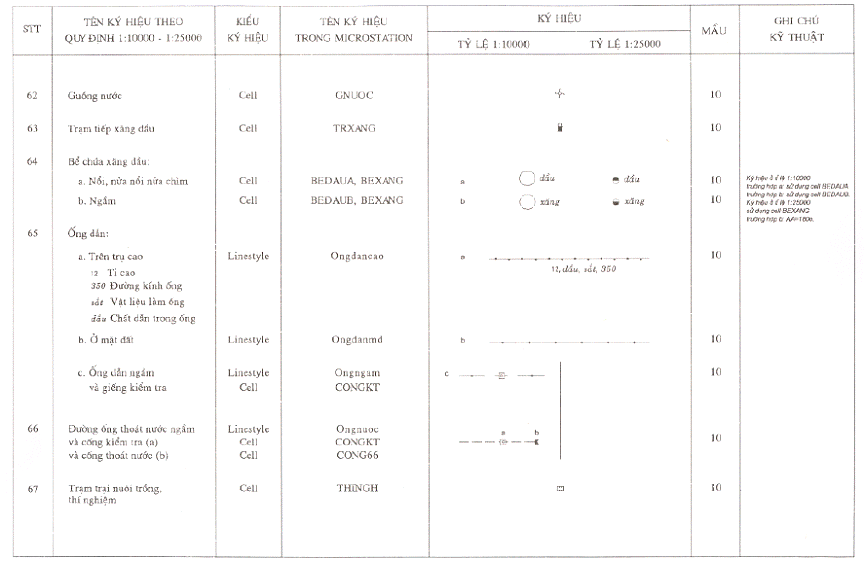

TÊN VÀ SỐ HIỆU CÁC PHÔNG CHỮ TIẾNG VIỆT TRONG TỆP CHUẨN VNFONT.RSC

SỐ PHÔNG

TÊN PHÔNG

SỐ PHÔNG

TÊN PHÔNG

177

VnBahab

198

Vnavan

178

VHBahab

199

Vnavanb

179

RussBodoni

200

Vnavani

180

Vnarial

201

Vnavanbi

181

Vnarialb

202

VHavan

182

Vnariali

203

VHavanb

183

Vnarialbi

204

VHavani

184

VHarial

205

VHavanbi

185

VHarialb

206

Vncent

186

VHariali

207

Vncentb

187

VHarialbi

208

Vncenti

188

Vntime

209

Vncentbi

189

Vntimeb

210

VHcent

190

Vntimei

211

VHcentb

191

Vntimebi

212

VHcenti

192

VHtime

213

VHcentbi

193

VHtimeb

214

Univcd

194

VHtimei

215

Univcdb

195

VHtimebi

216

Univcdi

196

Vncour

217

Univcdbi

197

Vncouri







PHỤ LỤC 2

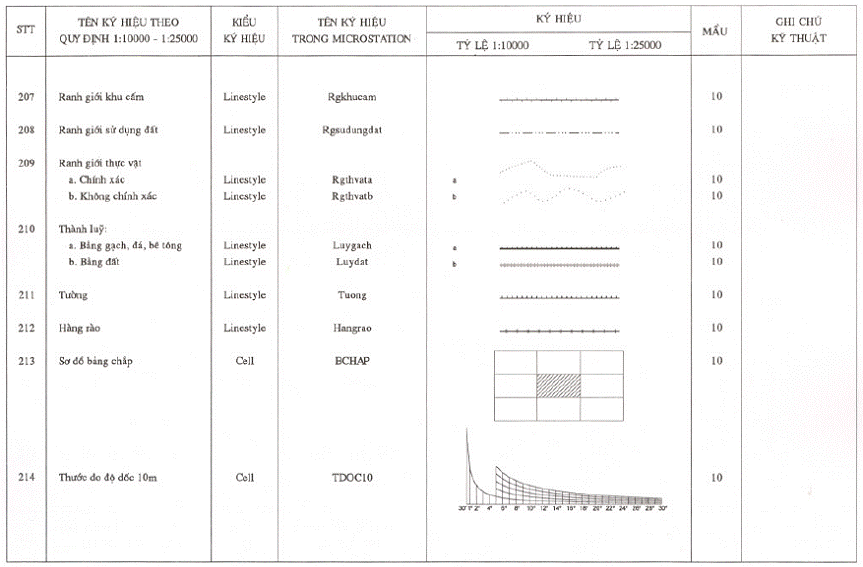

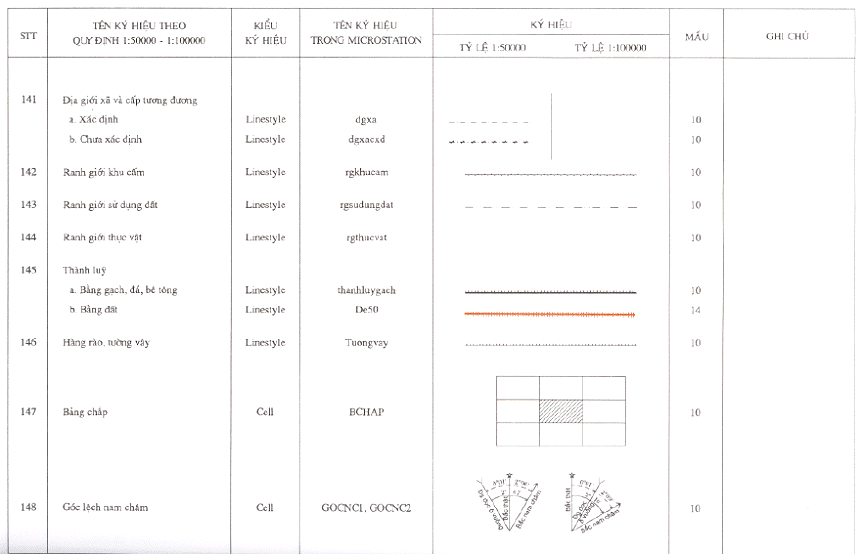

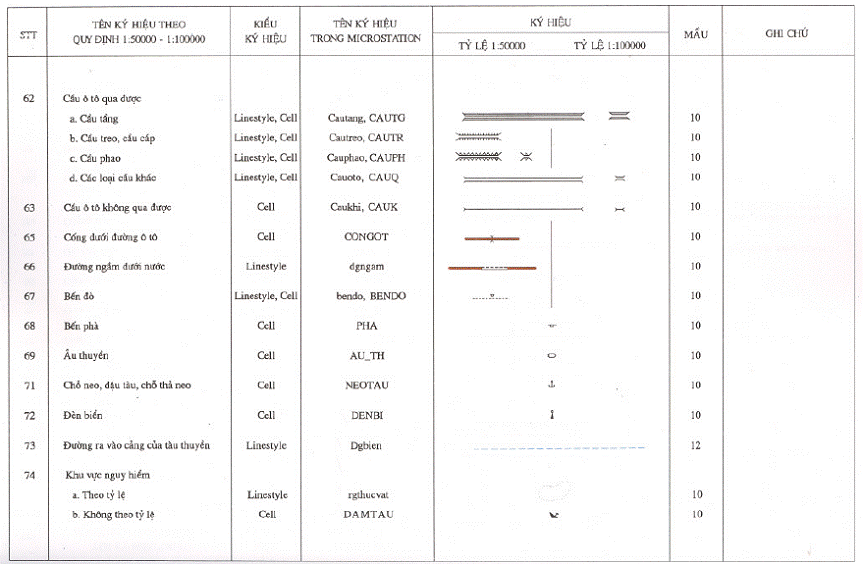

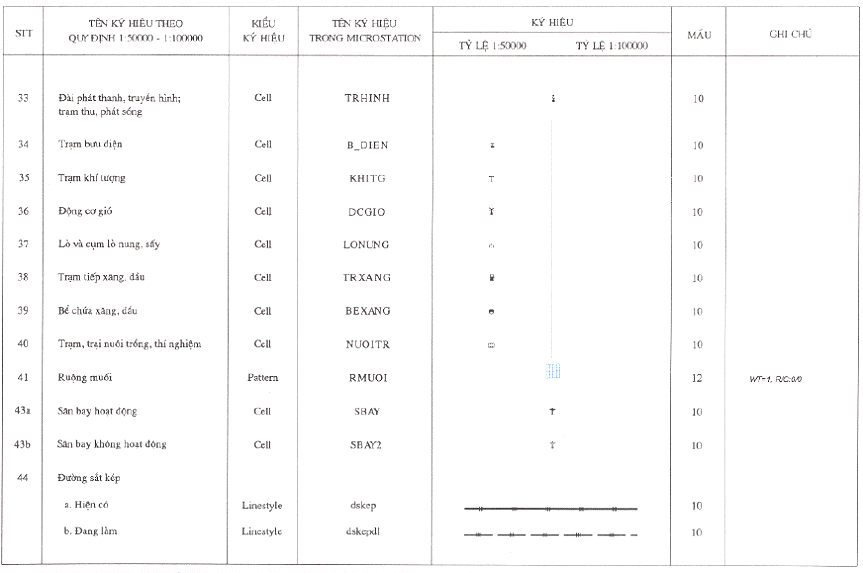

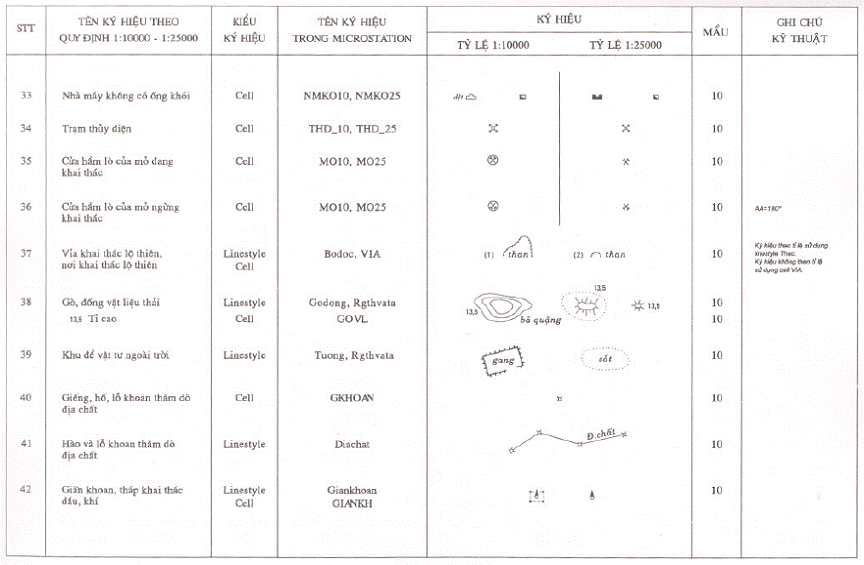

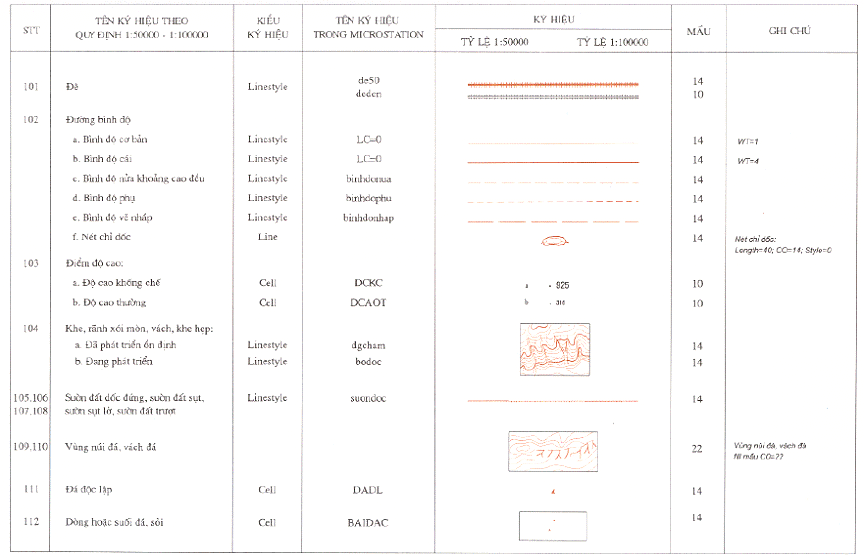

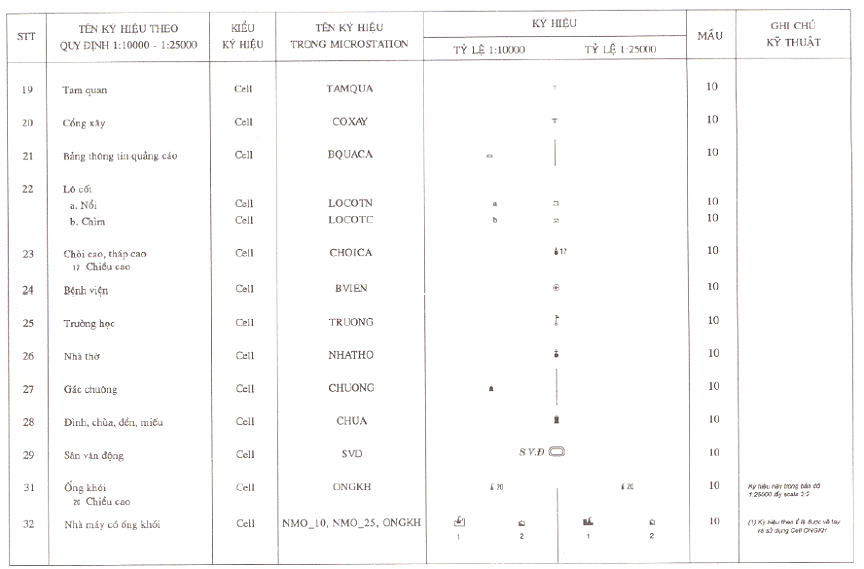

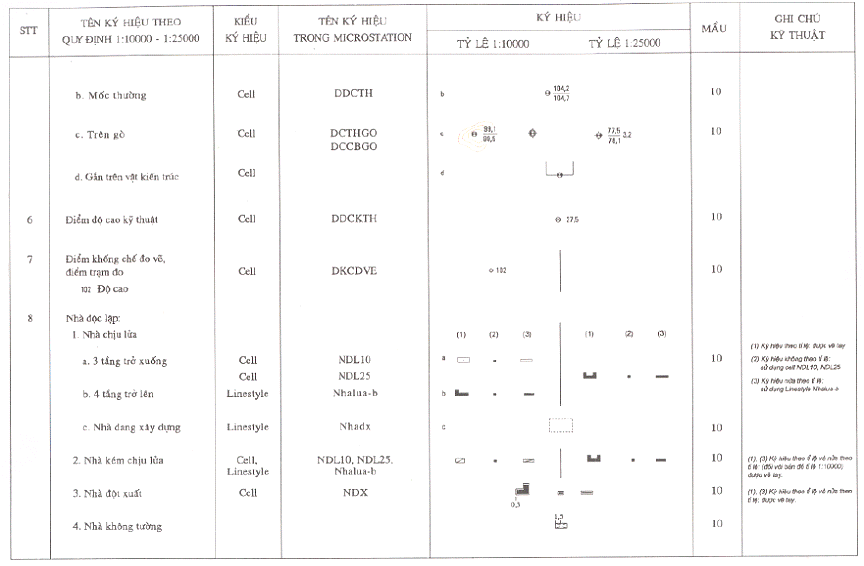

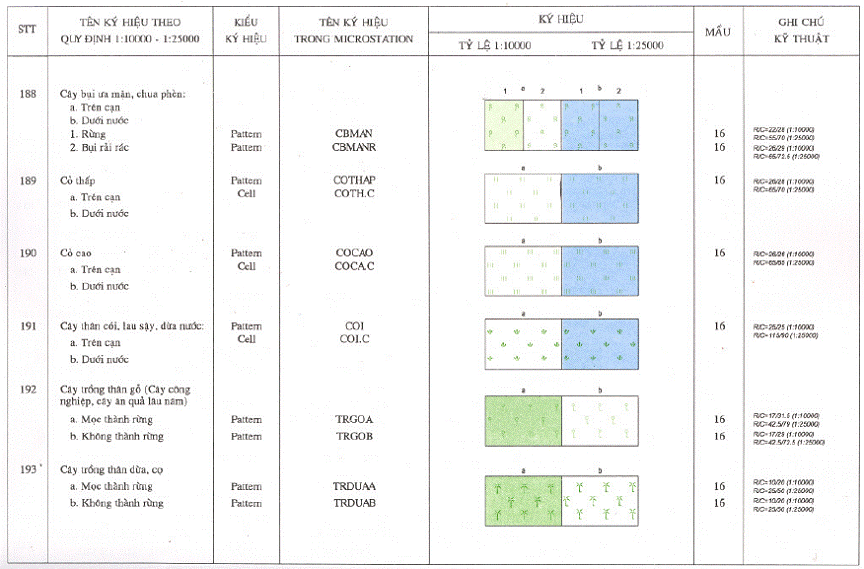

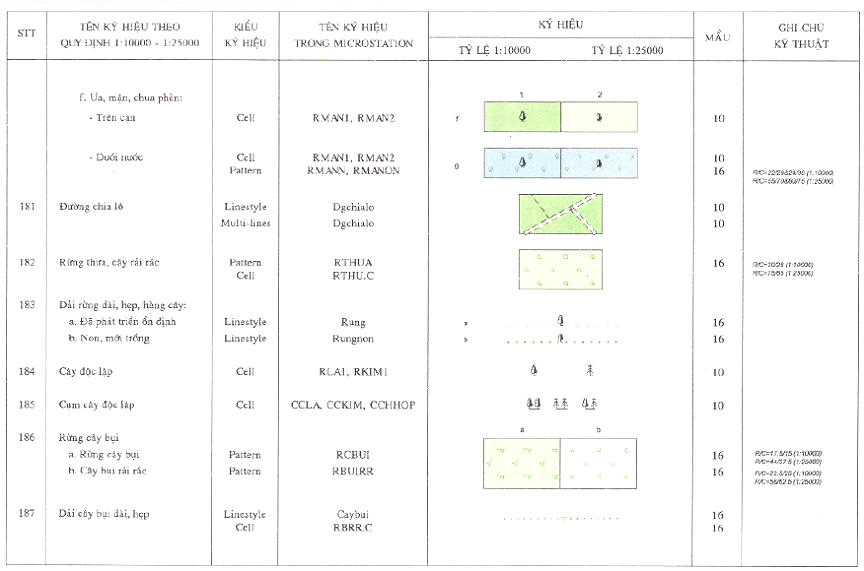

BẢNG QUY ĐỊNH PHÂN NHÓM LỚP, LỚP VÀ MÃ SỐ CỦA CÁC YẾU TỐ NỘI DUNG BẢN ĐỒ ĐỊA HÌNH TỪ TỈ LỆ 1:10000 ĐẾN 1:100000
(Ô được tô màu xác định nội dung được áp dụng cho tỉ lệ ghi ở cột tương ứng)

NHÓM LỚP: CƠ SỞ TOÁN HỌC

Nội dung: Cơ sở toán học - Trình bày ngoài khung                                               Category:coso

Lớp

Code

Nội dung

Tỉ lệ

Ghi chú

1:10000

1:25000

1:50000

1:100000

1

101

Tên mảnh bản đồ











2

102

Phiên hiệu mảnh











3

103-1

Tên mảnh cạnh khung ngoài











3

103-2

Số hiệu mảnh cạnh khung ngoài











4

104

Số hiệu mảnh cạnh (giữa khung trong)











   5

105

Khung trong, lưới km











6

106

Khung tọa độ địa lý











7

107

Khung ngoài











8

108-1

Tên nước góc khung











8

108-2

Tên tỉnh góc khung











8

108-3

Tên huyện góc khung











9

109-1

Bảng chắp











9

109-2

Tên ở bảng chắp











10

110

Tính chất tài liệu











11

111-1

Thước đo góc PP’ 3o











11

111-2

Thước đo góc PP’ 6o











11

111-3

Giải thích thước đo góc PP’











12

112

Điểm thiên văn











13

113-1

Điểm tọa độ Nhà nước thường











13

113-2

Điểm tọa độ Nhà nước trên gò











13

113-3

Điểm tọa độ Nhà nước gắn trên vật kiến trúc











13

113-4

Điểm tọa độ cơ sở thường











13

113-5

Điểm tọa độ cơ sở trên gò











13

133-6

Điểm tọa độ cơ sở gắn trên vật kiến trúc











13

133-7

Điểm phương vị











13

133-8

Ghi chú độ cao các điểm tọa độ











14

114-1

Điểm độ cao Nhà nước cơ bản











14

114-2

Điểm độ cao Nhà nước thường, trên vật kiến trúc











14

114-3

Điểm độ cao Nhà nước cơ bản trên gò











14

114-4

Điểm độ cao Nhà nước thường trên gò











14

114-5

Điểm độ cao kỹ thuật











14

114-6

Ghi chú độ cao của các điểm độ cao











15

115-1

Điểm khống chế đo vẽ











15

115-2

Ghi chú độ cao của điểm khống chế đo vẽ











16

116

Số kinh vĩ độ











17

117

Số lưới ô vuông (km) chính











18

118

Số đai chính











19

119

Giải thích khung nam (nét), thước tỉ lệ











20

120

Chữ giải thích khung Nam











21

121

Năm in, lần xuất bản











22

122

Tên nước tiếp biên











23

123-1

Tên tỉnh tiếp biên











23

123-2

Tên huyện tiếp biên











24

124

Tên xã tiếp biên











25

125

Tên thôn xóm tiếp biên











26

126

Ghi chú đường đi tới











27

127

Lưới ô vuông (km) phụ











28

128

Số lưới ô vuông (km) phụ











29

129

Số đai phụ











30

130

Đốt khung trong tọa độ địa lý











32

132

Tên cơ quan xuất bản











33

133-1

Thước độ dốc











33

133-2

Giải thích của thước độ dốc











34

134-1

Đường PP’











34

134-2

Khuyên PP’











34

134-3

Ghi chú PP’











35

135-1

Góc lệch nam châm











35

135-2

Giải thích góc lệch nam châm











37

137

Các màu nền của giải thích khung nam













NHÓM LỚP: THỦY VĂN

Nội dung: Thủy văn - Thiết bị phụ thuộc                                                             Category:Thuyhe

Lớp

Code

Nội dung

Tỉ lệ

Ghi chú

1:10000

1:25000

1:50000

1:100000

1

201

Sông tự nhiên 1 nét

<5m

<12m

<25m

<50m



2

202

Sông tự nhiên có nước theo mùa











3

203

Đường bờ sông 2 nét, kênh 2 nét theo TL, ao, hồ











4

204

Nền sông 2 nét, kênh 2 nét theo TL, ao, hồ











5

205

Bình độ sâu











6

206

Ghi chú bình độ sâu











7

207

Bờ sông 2 nét, ao hồ có nước theo mùa











8

208

Nền sông, ao, hồ có nước theo mùa











9

209

Đường bờ biển











10

210

Nền biển











11

211

Đường mép nước











12

212

Đoạn sông suối khó xác định (nét)











13

213

Đoạn sông suối khó xác định (vùng)











14

214

KH đoạn sông suối mất tích, chảy ngầm











15

215

Đường mép nước khi có lũ và triều kiệt











16

216

Sông, suối, hồ khô cạn (nét)











17

217

Sông, suối, hồ khô cạn (nền)











18

218-1

Độ cao mực nước











18

218-2

Thời gian đo mực nước











18

218-3

Độ rộng, sâu, chất đáy và tốc độ chảy











18

218-4

Mũi tên độ rộng cho sông 2 nét lớn











18

218-5

Mũi tên độ rộng cho sông 2 nét nhỏ và 1 nét











18

218-6

Hướng dòng chảy











19

219-1

Hướng dòng chảy và hướng thủy triều











19

219-2

Hướng dòng chảy và hướng thủy triều không rõ nét











20

220

Cột đo nước - trạm thủy văn











21

221-1

Giếng nước











21

221-1

Giếng nước xây phi tỉ lệ











21

221-2

Giếng nước xây theo tỉ lệ











21

221-3

Mạch nước khoáng











21

221-4

Giếng nước không xây phi tỉ lệ











21

221-5

Giếng nước không xây theo tỉ lệ











22

222-1

Đường bờ mương đắp cao xây 1











22

222-2

Đường bờ mương đắp cao xây 2











22

222-3

Đường bờ mương đắp cao xây 3











22

222-4

Đường bờ mương đắp cao đất 1











22

222-5

Đường bờ mương đắp cao đất 2











22

222-6

Đường bờ mương đắp cao đất 3











23

223-1

Đường bờ mương xẻ sâu xây 1











23

223-2

Đường bờ mương xẻ sâu xây 2











23

223-3

Đường bờ mương xẻ sâu đắp đất 1











23

223-4

Đường bờ mương xẻ sâu đắp đất 2











24

224

Ranh giới các bãi: bùn, cát, san hô, rong, đá dưới nước…











25

225

Bãi bùn ven bờ











26

226

Đầm lầy nước ngọt











26

226-1

Đầm lầy nước ngọt khó qua











26

226-2

Đầm lầy nước ngọt dễ qua











26

226-3

Độ sâu đầm lầy nước ngọt











27

227

Bãi cát ven bờ











28

228

Bãi đá, sỏi, vỏ sò ốc ven bờ











29

229

Đầm lầy nước mặn











29

229-1

Đầm lầy nước mặn khó qua











29

229-2

Đầm lầy nước mặn dễ qua











29

229-3

Độ sâu đầm lầy nước mặn











30

230-1

Bãi san hô nổi











30

230-2

Bãi san hô chìm











31

231

Máng dẫn nước











31

231-1

Máng dẫn nước lên trụ xây











31

231-2

Máng dẫn nước ở mặt đất











32

232

Bãi rong tảo











33

233-1

Đá dưới nước: chìm, nổi cụm, khối











33

233-2

Đá dưới nước: chìm, nổi đứng lẻ











34

234-1

Thác











34

234-2

Ghềnh











35

235-1

Bờ dốc TN đất, sỏi, cát không có bãi











35

235-2

Tỉ cao bờ dốc đất, sỏi, cát không có bãi











37

237-1

Bờ cạp xây bê tông dưới chân có bãi











37

237-2

Bờ cạp xây bê tông dưới chân không có bãi











37

237-3

Bờ cạp xếp đá hộc dưới chân có bãi











37

237-4

Bờ cạp xếp đá hộc dưới chân không có bãi











37

237-5

Bờ cạp tre, gỗ











37

237-6

Tỉ cao bờ cạp











38

238

Cống điều tiết nước trên kênh mương











38

238-1

Cống trên kênh mương có thiết bị theo TL











38

238-2

Cống trên kênh mương không có thiết bị theo TL











38

238-3

Cống tháo nước vào đồng











38

238-4

Cống trên kênh mương có thiết bị phi TL











38

238-5

Cống trên kênh mương không có thiết bị phi TL











38

238-6

Trạm bơm











39

239

Kênh đào 2 nét nửa tỉ lệ

từ 3-5m

từ 8-12m







40

240

Kênh đào 1 nét

<3m

<8m







40

240-1

Kênh đào 1 nét 0.35 mm trên bản đồ





8-25m

8-50m



40

240-2

Kênh đào 1 nét 0.1-0.15 mm trên bản đồ





<8m

<8m



41

241-1

Kênh mương đang đào 1 nét 0.35-0.4 mm trên bản đồ

3-5m

8-12m

8-25m

8-50m



41

241-2

Kênh mương đang đào 1 nét 0.1-0.2 mm trên bản đồ

<3m

<8m

<8m

<8m



41

241-3

Kênh mương đang đào 2 nét theo TL (viền)

>5m

>12m

>25m

>50m



42

242

Kênh mương đang đào 2 nét theo TL (nền)

>5m

>12m

>25m

>50m



43

243-1

Đập xây ô tô qua được











43

243-2

Đập xây ô tô không qua được











43

243-3

Đập đất ô tô qua được











43

243-4

Đập đất ô tô không qua được











43

243-5

Đập tràn











43

243-6

Đập chắn sóng xây theo TL











43

243-7

Đập chắn sóng xây phi TL











43

243-8

Đập chắn sóng xếp đá hộc theo TL











43

243-9

Đập chắn sóng xếp đá hộc phi TL











43

243-10

Đập chắn sóng











43

243-11

Đập giữ nước











44

244

Đê











44

244-1

Đê con chạch











44

244-2

Đê nhiều tầng











44

244-3

Đê xây











44

244-4

Đê kè đá











44

244-5

Đê kè tre gỗ











44

244-6

Điếm canh đê











44

244-7

Ghi chú tỉ cao con chạch











45

245-1

Tên vịnh, eo biển, cửa biển, hồ lớn cấp 1











45

245-2

Tên vịnh, eo biển, cửa biển, hồ lớn cấp 2











46

246-1

Tên sông chạy được tàu thủy cấp 1











46

246-2

Tên sông chạy được tàu thủy cấp 2











47

247-1

Tên sông chạy được ca nô, tàu gỗ cấp 1











47

247-2

Tên sông chạy được ca nô, tàu gỗ cấp 2











48

248-1

Tên suối, mương, hồ nhỏ cấp 1











48

248-2

Tên suối, mương, hồ nhỏ cấp 2











48

248-3

Tên suối, mương, hồ nhỏ cấp 3











48

248-4

Tên suối, mương, hồ nhỏ cấp 4











49

249

Ghi chú điểm độ sâu











50

250-1

Tên quần đảo, đảo, mũi đất cấp 1











50

250-2

Tên quần đảo, đảo, mũi đất cấp 2











50

250-3

Tên quần đảo, đảo, mũi đất cấp 3











50

250-4

Tên quần đảo, đảo, mũi đất cấp 4











50

250-5

Tên quần đảo, đảo, mũi đất cấp 5











50

250-6

Tên quần đảo, đảo, mũi đất cấp 6











50

250-7

Tên quần đảo, đảo, mũi đất cấp 7











52

252

Tên riêng











53

253

Ghi chú thuyết minh (bơm, C.đê…)











54

254-1

Tên đầm lầy cấp 1











54

254-2

Tên đầm lầy cấp 2











54

254-3

Tên đầm lầy cấp 3











54

254-4

Tên đầm lầy cấp 4











55

255

Tháng sông, suối có nước (thời gian theo mùa)











56

256

Ghi chú thủy hệ dạng phân số













NHÓM LỚP: ĐỊA HÌNH

Nội dung: Dáng đất                                                                                         Category:Diahinh

Lớp

Code

Nội dung

Tỉ lệ

Ghi chú

1:10000

1:25000

1:50000

1:100000

1

301

Đường bình độ cơ bản











2

302

Đường bình độ cái











3

303

Đường bình độ nửa khoảng cao đều











4

304

Đường bình độ phụ











5

305

Đường bình độ vẽ nháp











6

306

Ghi chú đường bình độ











7

307

Chấm điểm độ cao thường











8

308

Ghi chú điểm độ cao thường











9

309-1

Chấm điểm độ cao khống chế











9

309-2

Ghi chú điểm độ cao khống chế











10

310-1

Khe rãnh xói mòn >1mm trên bản đồ

>10m

>25m







10

310-2

Khe rãnh xói mòn 0.5-1mm trên bản đồ

5-10m

12-25m







10

310-3

Khe rãnh xói mòn <0.5 mm trên bản đồ

<5m

<12m







10

310-4

Khe rãnh xói mòn đang hình thành











10

310-5

Khe rãnh đã phát triển ổn định











10

310-6

Khe rãnh đang phát triển











11

311-1

Sườn đất dốc đứng











11

311-2

Tỉ cao sườn dốc đứng











12

312-1

Sườn đất sụn, đứt gãy











12

312-2

Tỉ cao sườn đất sụn, đứt gãy











13

313-1

Sườn sụn lở đất, cát











13

313-2

Sườn sụn lở đá, sỏi











14

314-1

Bờ sườn đất trượt (KH castơ)











14

314-2

Ranh giới vùng đất trượt (KH Rgthvata)











14

314-3

Vùng sườn đất trượt (KH bình độ phụ)











15

315

Vách đá không biểu thị được bằng bđ











16

316

Các vùng núi đá, bãi đá, bãi cát…











17

317

Tơ-ram núi đá











18

318-1

Lũy đá











18

318-2

Đá độc lập











18

318-3

Suối đá sỏi











18

318-4

Bãi đá phân bố đều











18

318-5

Bãi đá cụm khối











19

319-1

Miệng núi lửa theo TL











19

319-2

Miệng núi lửa phi TL











20

320

Cửa hang động











21

321-1

Hố castơ theo tỉ lệ











21

321-2

Hố castơ phi tỉ lệ











22

322-1

Gò, đống tự nhiên theo TL











22

322-2

Gò, đống tự nhiên phi TL











22

322-3

Gò, đống nhân tạo theo TL











22

322-4

Gò, đống nhân tạo phi TL











23

323-1

Hồ nhân tạo theo TL (hồ TN thể hiện bằng bình độ)











23

323-2

Hồ nhân tạo phi TL











23

323-3

Hồ tự nhiên phi tỉ lệ











24

324

Địa hình bậc thang











25

325

Ranh giới bãi cát các loại











26

326

Bãi cát phẳng, cát làn sóng, cát đụn, cát cồn











29

329

Nét chỉ dốc











30

330-1

Bờ dốc tự nhiên đất, sỏi, cát dưới chân có bãi











31

331-2

Tỉ cao của bờ dốc đất, sỏi, cát dưới chân có bãi











31

331-1

Bờ dốc tự nhiên đá dưới chân có bãi











31

331-2

Tỉ cao của bờ dốc đá dưới chân có bãi











36

336-1

Tên cao nguyên cấp 1











36

336-2

Tên cao nguyên cấp 2











36

336-3

Tên cao nguyên cấp 3











36

336-4

Tên cao nguyên cấp 4











39

339-1

Tên giải núi, dãy núi cấp 1











39

339-2

Tên giải núi, dãy núi cấp 2











39

339-3

Tên giải núi, dãy núi cấp 3











39

339-4

Tên giải núi, dãy núi cấp 4











42

342-1

Tên ngọn núi cấp 1











42

342-2

Tên ngọn núi cấp 2











42

342-3

Tên ngọn núi cấp 3











42

342-4

Tên ngọn núi cấp 4











52

352

Tên riêng











53

353

Ghi chú thuyết minh













NHÓM LỚP: GIAO THÔNG

Nội dung: Giao thông- Thiết bị phụ thuộc                                                      Category:Giaothong

Lớp

Code

Nội dung

Tỉ lệ

Ghi chú

1:10000

1:25000

1:50000

1:100000

1

401

Đường sắt kép hiện có











2

402

Đường sắt kép đang làm











3

403

Đường sắt lồng 1,0m và 1,435m hiện có











4

404

Đường sắt lồng 1,0m và 1,435m đang làm











5

405

Đường sắt rộng 1,435m, 1m hiện có











6

406

Đường sắt rộng 1,435m, 1m đang làm











7

407

Đường sắt hẹp, đường gòong hiện có











8

408

Đường sắt hẹp, đường gòong đang làm











9

409

Đường sắt có bánh răng hiện có











10

410

Đường sắt có bánh răng đang làm











11

411

Ga lớn vẽ theo TL











11

411-1

Đường sắt trong ga: chỗ cuối đg, chỗ quay đầu máy, cầu trên không, lối ngầm











11

411-2

Sân ga theo TL











12

412

Trạm ghi











13

413-1

Cột tín hiệu











13

413-2

Cột tiếp nước











14

414

Đường cáp treo và trụ











15

415-1

Đường ôtô có trục phân tuyến theo TL (viền)











15

415-2

Đường ôtô có trục phân tuyến nửa theo TL (viền)











16

416

Đường ôtô có trục phân tuyến (nền)











17

417-1

Đường ô tô nhựa, bê tông theo TL (viền)











17

417-2

Đường ô tô nhựa, bê tông nửa theo TL (viền)











18

418

Đường ô tô nhựa, bê tông (nền)











19

419-1

Đường ô tô nhựa, bê tông đang làm (viền)











19

419-2

Đường ô tô có trục phân tuyến đang làm (viền)











20

420-1

Đường ô tô nhựa, bê tông đang làm (nền)











20

420-2

Đường ô tô có trục phân tuyến đang làm (nền)











21

421-1

Đường rải gạch, đá, cấp phối theo TL











21

421-2

Đường rải gạch, đá, cấp phối phi TL











22

422

Đường rải gạch, đá, cấp phối đang làm











23

423

Đường đất lớn











23

423-1

Đường đất lớn đang làm











24

424

Đường đất nhỏ











25

425

Đường mòn











26

426-1

Khuyên số đường ô tô, đường QL, TL











26

426-2

Số đường ô tô, đường QL, TL











26

426-3

Ghi chú đường











28

428

Ga phi TL











30

430

Đường ôtô đắp cao











30

430-1

Đường ô tô đắp cao không gia cố, lớn











30

430-2

Đường ô tô đắp cao không gia cố, nhỏ











30

430-3

Đường ô tô đắp cao có gia cố, lớn











30

430-4

Đường ô tô đắp cao có gia cố, nhỏ











30

430-5

Tỉ cao đường đắp cao











31

431

Đường ô tô xẻ sâu











31

431-1

Đường xẻ sâu không gia cố











31

431-2

Đường xẻ sâu có gia cố











31

431-3

Tỉ cao đường xẻ sâu











32

432-1

Đường hầm theo TL











32

432-2

Đường hầm phi TL











32

432-3

Ghi chú cao, rộng, dài của đường hầm











33

433

KH đoạn đường khó đi và nguy hiểm











34

434

KH đỉnh đèo











35

435-1

Cầu sắt 1 nhịp











35

435-2

Cầu sắt nhiều nhịp











35

435-3

Cầu bê tông, đá, gỗ 1 nhịp











35

435-4

Cầu bê tông, đá, gỗ nhiều nhịp











35

435-5

Cầu tầng











35

435-5

Cầu tầng ô tô ở trên, đường sắt ở dưới











35

435-6

Cầu tầng ô tô ở dưới, đường sắt ở trên











35

435-7

Cầu quay theo tỉ lệ











35

435-8

Cầu quay phi tỉ lệ











35

435-9

Cầu treo, cầu dây cáp











35

435-10

Cầu phao











35

435-11

Cầu đơn giản











35

435-12

Ghi chú cầu











35

435-13

Các loại cầu khác











35

435-14

Cầu ô tô không qua được











36

436

Các KH cống dưới đường











37

437-1

Bến đò ngang, dọc











37

437-2

Bến phà phi tỷ lệ, KH phà











37

437-3

Bến phà đổ bê tông











37

437-4

Bến phà lát đá hộc











37

437-5

Bến phá đất, đá cuội, sỏi











37

437-6

Ghi chú phà











38

438-1

Sân bay hoạt động











38

438-2

Sân bay không hoạt động











39

439-1

Đường ngầm dưới nước











39

439-2

Bến lội











39

439-3

Ghi chú tính chất bến lội











40

440

Đường ra vào cảng











41

441-1

Ranh giới khu vực nguy hiểm theo TL











41

441-2

KH khu vực nguy hiểm phi TL











42

442-1

Âu thuyền











42

442-2

Chỗ thả neo











42

442-3

Phao buộc thuyền











42

442-4

Phao tín hiệu có đèn











42

442-5

Phao tín hiệu không có đèn











42

442-6

Cột tín hiệu có đèn











42

442-7

Cột tín hiệu không có đèn











42

442-8

Đèn biển











42

442-9

Ghi chú âu thuyền











42

442-10

Chỗ đóng, dỡ bè











43

443

Đường chia lô rừng











44

444

Đường bờ ruộng











45

445

Đường lao gỗ











46

446

Đường lên cao có bậc xây











47

447

Đoạn đường sắt đắp cao











47

447-1

Đoạn đường sắt đắp cao không gia cố











47

447-2

Đoạn đường sắt đắp cao có gia cố











47

447-3

Tỉ cao đoạn đường sắt đắp cao











48

448

Đoạn đường sắt đắp xẻ sâu











48

448-1

Đoạn đường sắt xẻ sâu không gia cố











48

448-2

Đoạn đường sắt xẻ sâu có gia cố











48

448-3

Tỉ cao đoạn đường sắt xẻ sâu











49

449

Bến tàu, thuyền











52

452

Tên riêng (tên đèo, ga…) cấp 1











52

452-1

Tên riêng (tên đèo, ga…) cấp 2











52

452-2

Tên riêng (tên đèo, ga…) cấp 3











53

453

Ghi chú thuyết minh (nguy hiểm, lội…)











54

454

Ghi chú giao thông dạng phân số











55

455

Đường phố trong vùng đô thị theo TL











56

456

Đường phố trong vùng đô thị: phố chính











57

457

Đường phố trong vùng đô thị: phố phụ, ngõ













NHÓM LỚP: DÂN CƯ

Nội dung: Dân cư - Địa vật độc lập                                                                    Category:Dancu

Lớp

Code

Nội dung

Tỉ lệ

Ghi chú

1:10000

1:25000

1:50000

1:100000

1

501

Khu phố nhà đông đúc theo TL (viền)











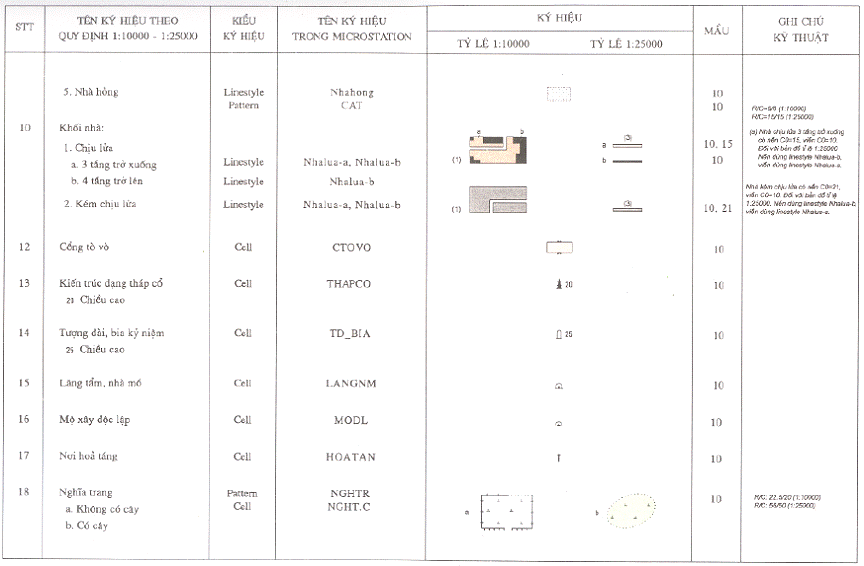

1

501-1

Khối nhà chịu lửa <3 tầng theo tỉ lệ (viền)











1

501-2

Khối nhà chịu lửa <3 tầng nửa tỉ lệ (viền)











1

501-3

Khối nhà chịu lửa >4 tầng theo tỉ lệ (viền, nền)











1

501-4

Khối nhà chịu lửa >4 tầng nửa tỉ lệ (viền, nền)











2

502

Khu phố nhà đông đúc theo TL (viền)











2

502-1

Khối nhà chịu lửa <3 tầng theo tỉ lệ (nền)











2

502-2

Khối nhà chịu lửa <3 tầng nửa tỉ lệ (nền)











2

502-3

Khối nhà kém chịu lửa <3 tầng theo tỉ lệ (nền)











3

503

Khu phố nhà đông đúc nửa theo TL (viền)











3

503

Khối nhà kém chịu lửa theo TL và phi TL (viền)











4

504

Khu phố nhà đông đúc nửa theo TL (nền)











4

504

Khối nhà kém chịu lửa theo TL và phi TL (nền)











5

505-1

Nhà độc lập theo TL











5

505-2

Nhà độc lập nửa theo TL











5

505-3

Nhà đột xuất











5

505-4

Nhà không tường











5

505-5

Nhà đang xây











5

505-6

Nhà hỏng











6

506

Nhà độc lập phi TL











7

507

Nhà độc lập kém chịu lửa











8

508

Sân lát mặt











9

509

Nghĩa trang: ký hiệu











11

511

Công viên (viền)











13

513-1

Cổng tò vò











13

513-2

Lăng tẩm, nhà mồ











13

513-3

Mộ xây độc lập











13

513-4

Nơi hỏa táng











13

513-5

Tam quan











13

513-6

Cổng xây











13

513-7

Bảng thông tin quảng cáo











13

513-8

Lô cốt nổi











13

513-9

Lô cốt chìm











13

513-10

Giàn cột đèn











13

513-11

Cột đèn pha











13

513-12

Chòi, tháp cao











13

513-13

Cột anten











13

513-14

Cột chống sét











14

514-1

Kiến trúc dạng tháp cổ











14

514-2

Tượng đài, bia kỷ niệm











14

514-3

Nhà thờ











14

514-4

Gác chuông











14

514-5

Đình, chùa, đền, miếu











14

514-6

Sân vận động











15

515-1

Bệnh viện











15

515-2

Trường học











16

516-1

Ống khói











16

516-2

Nhà máy có ống khói phi TL











16

516-3

Nhà máy không có ống khói phi TL











16

516-4

Trạm thủy điện











16

516-5

Cửa hầm lò của mỏ đang khai thác











16

516-6

Cửa hầm lò của mỏ ngừng khai thác











16

516-7

Trạm biến thế điện











16

516-8

Đài phát thanh, truyền hình











16

516-9

Trạm bưu điện











16

516-10

Trạm điện thoại công cộng











16

516-11

Đài khí tượng











16

516-12

Động cơ gió











16

516-13

Đài phun nước











16

516-14

Cột cờ











16

516-15

Cột đồng hồ











16

516-16

Lò, cụm lò nung sấy











16

516-17

Cối nước











16

516-18

Guồng nước











16

516-19

Trạm tiếp nhận xăng dầu











16

516-20

Bể chứa xăng dầu nổi, ngầm











16

516-21

Trạm nuôi trồng thí nghiệm











17

517

Vỉa khai thác lộ thiên, nơi khai thác lộ thiên











18

518

Giàn khoan, tháp khai thác dầu khí











19

519-1

Gò đống vật liệu thải











19

519-2

Khu để vật tư











20

520-1

Giếng, hố, lỗ khoan địa chất











20

520-2

Hào và lỗ khoan địa chất











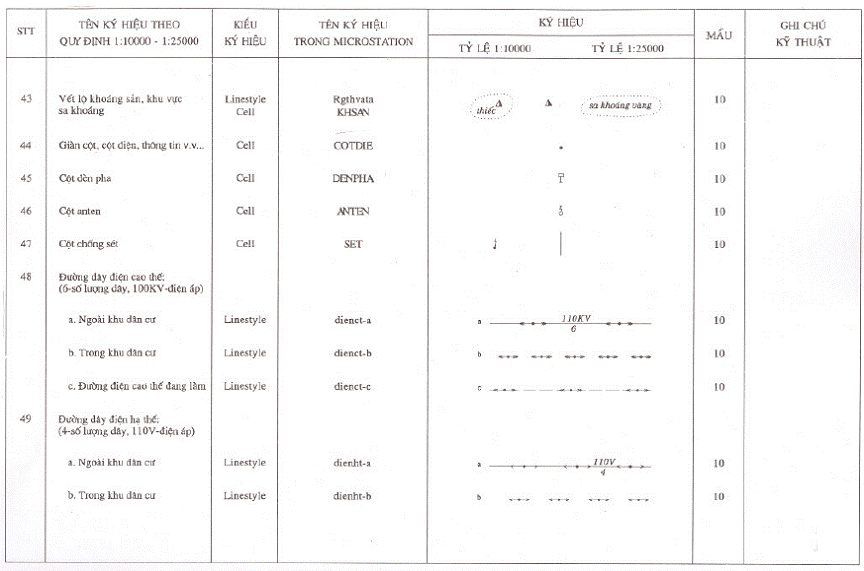

21

521

Vết lộ khoáng sản, khu vực sa khoáng











22

522-1

Ống dẫn trên trụ cao











22

522-2

Ống dẫn trên mặt đất











22

522-3

Ống dẫn ngầm và giếng kiểm tra











23

523-1

Ruộng muối theo TL











23

523-2

Ruộng muối phi TL











24

524

Đường dây điện cao thế











24

524-1

Đường dây điện cao thế ngoài khu dân cư











24

524-2

Đường dây điện cao thế trong khu dân cư











24

524-3

Đường dây điện cao thế đang làm











25

525-1

Đường dây điện hạ thế ngoài khu dân cư











25

525-2

Đường dây điện hạ thế trong khu dân cư











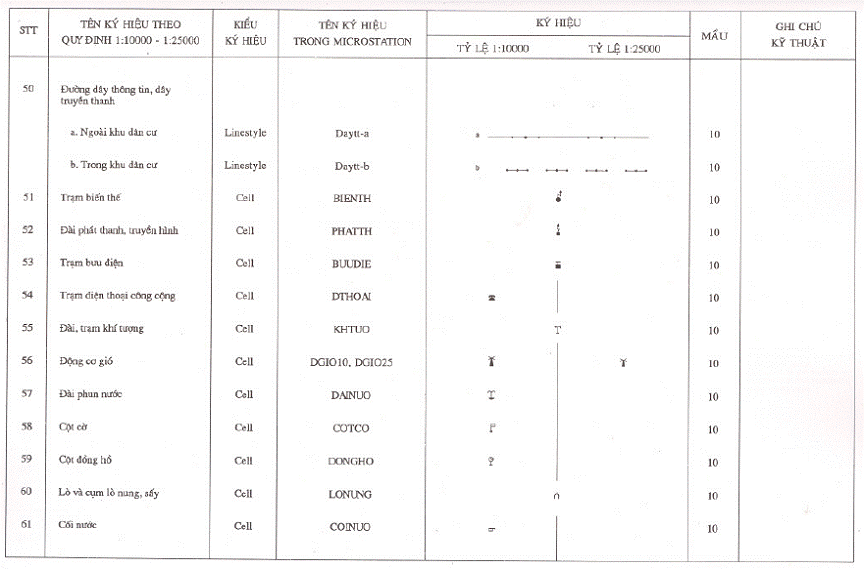

26

526-1

Đường dây thông tin ngoài khu dân cư











26

526-2

Đường dây thông tin trong khu dân cư











27

527

Thành lũy bằng gạch, đá, bê tông











28

528

Thành lũy bằng đất











29

529

Tường











30

530

Hàng rào











30

530

Hàng rào, tường vây











31

531

Đường ống thoát nước ngầm, cống KT, cống thoát nước











39

539

Tên thủ đô











40

540

Tên thành phố trực thuộc trung ương











41

541

Tên thành phố trực thuộc tỉnh, tỉnh lỵ











42

542

Thị xã, tỉnh lỵ











43

543

Thị trấn, huyện lỵ











44

544

Tên huyện











45

545

Khu tập thể











46

546

Tên xã











47

547

Ủy ban hành chính xã











48

548

Số hộ











49

549

Tên thôn, xóm











50

550

Thôn, xóm thuộc











51

551

Tên đường phố











52

552

Tên riêng











53

553

Ghi chú thuyết minh











54

554

Tên thôn xóm trong ngoặc













NHÓM LỚP: RANH GIỚI

Nội dung: Ranh giới                                                                                            Category:Rgioi

Lớp

Code

Nội dung

Tỉ lệ

Ghi chú

1:10000

1:25000

1:50000

1:100000

1

601-1

Biên giới quốc gia xác định











1

601-2

Mốc biên giới











1

601-3

Số hiệu mốc biên giới











2

602

Biên giới quốc gia chưa xác định











4

604-1

Địa giới cấp tỉnh và cấp tương đương xác định











4

604-2

Mốc địa giới cấp tỉnh











5

605

Địa giới cấp tỉnh và cấp tương đương chưa xác định











7

607-1

Địa giới huyện và cấp tương đương xác định











7

607-2

Mốc địa giới cấp huyện











8

608

Địa giới huyện và cấp tương đương chưa xác định











10

610-1

Địa giới xã và cấp tương đương xác định











10

610-2

Mốc địa giới cấp xã











11

611

Địa giới xã và cấp tương đương chưa xác định











13

613

Ranh giới khu cấm











14

614

Ranh giới sử dụng đất











52

652

Tên riêng











53

653

Ghi chú thuyết minh













NHÓM LỚP: THỰC VẬT

Nội dung: Thực vật - chất đất                                                                               Category:thvat

Lớp

Code

Nội dung

Tỉ lệ

Ghi chú

1:10000

1:25000

1:50000

1:100000

1

710

Ranh giới các loại thực vật











1

701-1

Ranh giới thực vật chính xác











1

701-2

Ranh giới thực vật không chính xác











2

702

Các vùng thực vật (polygon)











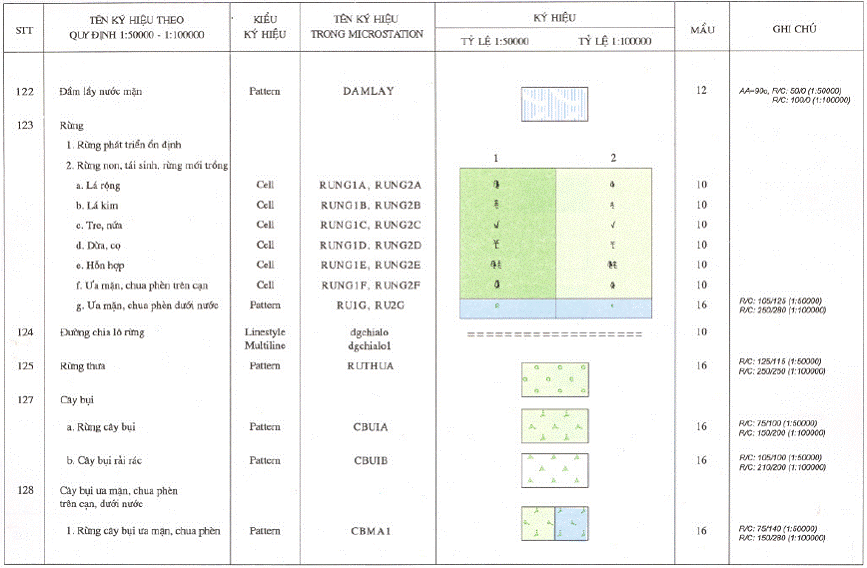

3

703

Nền rừng phát triển ổn định











4

704-1

Rừng phát triển ổn định - KH lá rộng











4

704-2

Rừng phát triển ổn định - KH lá kim











4

704-3

Rừng phát triển ổn định - KH tre, nứa











4

704-4

Rừng phát triển ổn định - KH dừa, cọ











4

704-5

Rừng phát triển ổn định - KH lá hỗn hợp











5

705

Nền rừng non, mới trồng, rừng thưa, rừng cây bụi, cây bụi chua phèn, cây trồng thân bụi…











6

706-1

Rừng non, mới trồng, rừng thưa - KH lá rộng











6

706-2

Rừng non, mới trồng, rừng thưa - KH lá kim











6

706-3

Rừng non, mới trồng, rừng thưa - KH lá tre nứa











6

706-4

Rừng non, mới trồng, rừng thưa - KH lá dừa cọ











6

706-5

Rừng non, mới trồng, rừng thưa - KH lá hỗn hợp











8

708

KH cây cho rừng PT ổn định ưa mặn chua phèn dưới nước











9

709

KH cây cho rừng non, tái sinh, mới trồng ưa mặn chua phèn dưới nước











10

710

KH cây cho rừng PT ổn định ưa mặn chua phèn trên cạn











11

711

KH cây cho rừng non, tái sinh, mới trồng ưa mặn chua phèn trên cạn











12

712

KH cây cho rừng cây bụi











13

713

KH cây bụi rải rác











14

714

KH cây cho rừng thưa, cây rải rác











15

715

KH cây cho rừng cây bụi ưa mặn, chua phèn trên cạn











18

718

KH cây cho rừng cây bụi ưa mặn, chua phèn dưới nước











19

719

KH cây bụi ưa mặn, chua phèn rải rác trên cạn











20

720

KH cây bụi ưa mặn, chua phèn rải rác dưới nước











21

721

Cỏ trên cạn











21

721

Cỏ thấp trên cạn











22

722

Cỏ dưới nước











22

722

Cỏ thấp dưới nước











23

723

KH cói, lau sậy, dừa nước trên cạn











24

724

KH cói, lau sậy, dừa nước dưới nước











25

725

Cỏ cao trên cạn











26

726

Cỏ cao dưới nước











27

727

KH cây trồng thân gỗ mọc thành rừng











28

728

KH cây trồng thân gỗ mọc không thành rừng











30

730

KH cây trồng thân dừa, cọ mọc thành rừng











31

731

KH cây trồng thân dừa, cọ mọc không thành rừng











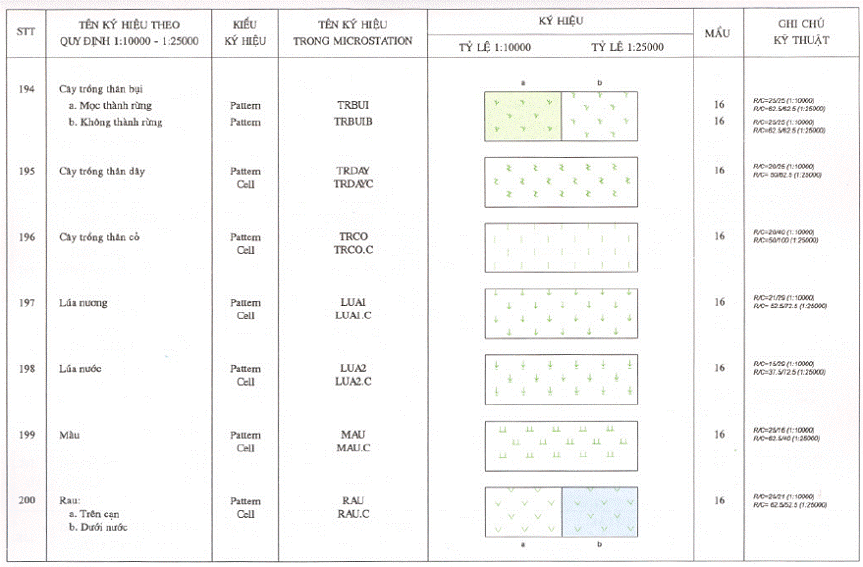

32

732

KH cây trồng thân bụi mọc không thành rừng











33

733

KH cây trồng thân bụi mọc thành rừng











35

735

Nền làng có cây che phủ, nền nghĩa trang, nền công viên, nền cây trồng các loại mọc thành rừng











36

736

KH cây trồng thân dây











39

739

KH cây trồng thân cỏ











40

740

KH lúa nương











41

741

KH lúa











41

741

KH lúa nước











42

742

KH rau, màu, hoa, cây cảnh











42

742

KH màu











43

743

KH rau trên cạn, dưới nước











44

744

Ruộng nuôi tôm và thủy sản (nền)











45

745

Hoa, cây cảnh











46

746

Sen, ấu, súng, bèo











47

747

Dải cây bụi dài, hẹp











48

748

Cây độc lập, cụm cây độc lập











49

749

Dải rừng dài, hẹp PT ổn định











50

750

Dải rừng dài, hẹp non, mới trồng











51

751-1

Tên rừng cấp 1











51

751-2

Tên rừng cấp 2











51

751-3

Tên rừng cấp 3











51

751-4

Tên rừng cấp 4











52

752

Tên riêng











53

753

Ghi chú thuyết minh















PHỤ LỤC 4-1

BẢNG HƯỚNG DẪN SỐ HÓA VÀ BIÊN TẬP BẢN ĐỒ ĐỊA HÌNH TỶ LỆ 1: 10000

NHÓM LỚP: CƠ SỞ TOÁN HỌC

Tên file: (Phiên hiệu)_CS.dgn                                            Tỷ lệ bản đồ quét: ………………………

Nội dung: Cơ sở toán học - Trình bày ngoài khung            Category:coso

Lớp

Code

Nội dung

Số KH (theo KH 1995)

Lực nét (weigh)

Tên ký hiệu, kiểu đường

Màu (colour)

Phông chữ

Ghi chú

Tên

Số

Cỡ (H/W)

1

101

Tên mảnh bản đồ







10

VHtime B

193

64/64



2

102

Phiên hiệu mảnh







10

Univercd

214

44/44



3

103-1

Tên mảnh cạnh khung ngoài







10

VHarial

184

32/32



3

103-2

Số hiệu mảnh cạnh khung ngoài







10

Univercd

214

44/44



4

104

Số hiệu mảnh cạnh (giữa khung trong)







10

Vnarial

180

15/15



5

105

Khung trong, lưới km



1



10









6

106

Khung tọa độ địa lý







10









7

107

Khung ngoài



13



10









8

108-1

Tên nước góc khung







10

VHarial

184

32/32



8

108-2

Tên tỉnh góc khung







10

VHtime

192

25/25



8

108-3

Tên huyện góc khung







10

VHtime

192

18/18



9

109-1

Bảng chắp



1

BCHAP

10







Cell

9

109-2

Tên ở bảng chắp







10

VHarial

184

18/13



12

112

Điểm thiên văn

1



DTHVAN

10







Cell

13

113-1

Điểm tọa độ Nhà nước thường

2a



DTDNN

10







Cell

13

113-2

Điểm tọa độ nhà nước trên gò

2b



DTDNNG

10







Cell

13

113-3

Điểm tọa độ nhà nước gắn trên vật kiến trúc

2c



DTDNNK

10







Cell

13

113-4

Điểm tọa độ cơ sở thường

4a



DTDCS

10







Cell

13

113-5

Điểm tọa độ cơ sở trên gò

4b



DTDCSG

10







Cell

13

113-6

Điểm tọa độ cơ sở gắn trên vật kiến trúc

4c



DTDCSK

10







Cell

13

113-7

Điểm phương vị của điểm tọa độ Nhà nước

3



DPHVI

10







Cell

13

113-8

Ghi chú độ cao các điểm tọa độ

2,4





10

Univercd

214

18/18



14

114-1

Điểm độ cao Nhà nước cơ bản

5a



DDCCB

10







Cell

14

114-2

Điểm độ cao Nhà nước thường, trên vật kiến trúc

5b,d



DDCTH

10







Cell

14

114-3

Điểm độ cao Nhà nước cơ bản trên gò

5c



DCCBGO

10







Cell

14

114-4

Điểm độ cao Nhà nước thường trên gò

5c



DCTHGO

10







Cell

14

114-5

Điểm độ cao kỹ thuật

6



DDCKTH

10







Cell

14

114-6

Ghi chú độ cao của điểm độ cao

5,6





10

Univercd

214

18/18



15

115-1

Điểm khống chế đo vẽ

7



DKCDVE

10







cell

15

115-2

Ghi chú độ cao của điểm khống chế đo vẽ

7





10

Univercd

214

18/18



16

116

Số kinh vĩ độ







10

Russ

179

22/22



17

117

Số lưới ô vuông (km) chính







10

Univercdb

215

27/27



18

118

Số đai chính







10

Univercd

214

16/16



19

119

Giải thích khung nam (nét), thước tỷ lệ







10









20

120

Chữ giải thích khung Nam







10

Vnarial

180

16/16



21

121

Năm in, lần xuất bản







10

VHarial

184

18/16



22

122

Tên nước tiếp biên







10

VHarial

184

23/23



23

123-1

Tên tỉnh tiếp biên







10

VHarial

184

18/18



23

123-2

Tên huyện tiếp biên







10

VHarial

184

15/15



24

124

Tên xã tiếp biên







10

Vnarial

180

18/18



25

125

Tên thôn xóm tiếp biên







10

Vnarial

180

14/14



26

126

Ghi chú đường đi tới







10

Vnarial

180

18/17



27

127

Lưới ô vuông (km) phụ



1



10









28

128

Số lưới ô vuông (km) phụ







10

Univercdb

215

24/24



29

129

Số đai phụ







10

Univercd

214

13/13



30

130

Đốt khung trong tọa độ địa lý



1;9



10







Multiline

32

132

Tên cơ quan xuất bản







10

VHarial, Vnarial

184, 180 18

18/16; 16/16



33

133-1

Thước độ dốc



1

TDOC10

10







Cell

33

133-2

Giải thích của thước độ dốc







10

Vnarial

180

16/16



34

134-1

Đường PP'



1

3

10









34

134-2

Khuyên PP'





PP

10







Cell

34

134-3

Ghi chú PP'







10

VHtime

192

22/22



35

135-1

Góc lệnh nam châm



1

GOCNC1, GOCNC2

10







Cell

35

135-2

Giải thích góc lệch nam châm







10

Vnarial

180

14/14



37

137

Các màu nền của giải thích khung nam



















NHÓM LỚP: THỦY VĂN

Tên file: (Phiên hiệu)_TH.dgn ……………………………… Tỷ lệ bản đồ quét: ………………………

Nội dung: Thủy văn - Thiết bị phụ thuộc                             Category:Thuyhe

Lớp

Code

Nội dung

Số KH (theo KH 1995)

Lực nét (weigh)

Tên ký hiệu, kiểu đường

Màu (colour)

Phông chữ

Ghi chú

Tên

Số

Cỡ (H/W)

1

201

Sông tự nhiên 1 nét

126

0-8

Sg1net

12









2

202

Sông tự nhiên có nước theo mùa

127

1

Sgtheomua

12







Linesty

3

203

Đường bờ sông 2 nét, kênh>5m, ao, hồ

125b, 126, 145

1



12









4

204

Nền sông 2 nét, kênh>5m, ao, hồ

125, 126, 145





13







Fill

5

205

Bình độ sâu

136

1



12









6

206

Ghi chú bình độ sâu

136





12

vncour

196

20/20



7

207

Bờ sông 2 nét, ao hồ có nước theo mùa

127

1

Sgtheomua

12







Linesty

8

208

Nền sông, ao, hồ có nước theo mùa

127





13







Fill

9

209

Đường bờ biển



1



12









10

210

Nền biển







13







Fill

11

211

Đường mép nước

125a

1

Mepnuoc

12







Linesty

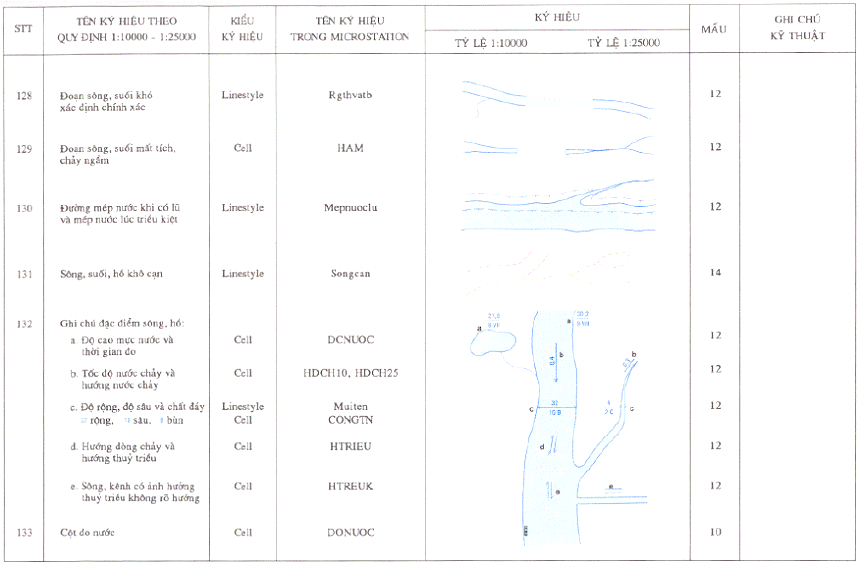

12

212

Đoạn sông suối khó xác định (nét)

128

1-9

Rgthvatb

12







Linesty

13

213

Đoạn sông suối khó xác định (vùng)

128





13







Fill

14

214

KH đoạn sông suối mất tích, chảy ngầm

129

1

HAM

12







Cell

15

215

Đường mép nước khi có lũ và triều kiệt

130

1

Mepnuoclu

12







Linesty

16

216

Sông, suối, hồ khô cạn (nét)

131

1

Songcan

14







Linesty

17

217

Sông, suối, hồ khô cạn (nền)

131



CAT

14







Pattern

18

218-1

Độ cao mực nước

132a



DCNUOC

12







Cell

18

218-2

Thời gian đo mực nước

132a





12

Univercd

214

18/18



18

218-3

Độ rộng, độ sâu và chất đáy, tốc độ chảy

132b,c





12

Univercd

214

18/18



18

218-4

Mũi tên độ rộng, sâu cho sông 2 nét

132c

3

Muiten

12







Linestyle

18

218-5

Mũi tên độ rộng, sâu cho sông 1 nét

132c



CONGTN

12







Cell

18

218-6

Hướng dòng chảy

132b



HDCH10

12







Cell

19

219-1

Hướng dòng chảy và hướng thủy triều

132d

1

HTRIEU

12







Cell

19

219-2

Hướng dòng chảy và hướng thủy triều không rõ nét

132e

1

HTREUK

12







Cell

20

220

Cột đo nước

133



DONUOC

10







Cell

21

221-1

Giếng nước xây phi TL

134a

1

GIXPTL

12







Cell

21

221-2

Giếng nước xây theo TL

134a

3

GIXTL

10,13





Cell (thu, phóng)



21

221-3

Mạch nước khoáng

135

1

MACH

12







Cell

21

221-4

Giếng nước không xây phi TL

134b

1

GIKPTL

12







Cell

21

221-5

Giếng nước không xây theo TL

134b

3

GIKTL

10,13





Cell (thu, phóng)



22

222-1

Đường bờ mương đắp cao, xây 1

148a1

1

Bokenhxdc1

10







Linestyle

22

222-2

Đường bờ mương đắp cao, xây 2

148a2

1

Bokenhxdc2

10







Linestyle

22

222-3

Đường bờ mương đắp cao, xây 3

148a3

1

Bokenhxdc3

10







Linestyle

22

222-4

Đường bờ mương đắp cao, đất 1

148b1

1

Bokenhdc1

10







Linestyle

22

222-5

Đường bờ mương đắp cao, đất 2

148b2

1

Bokenhdc2

10







Linestyle

22

222-6

Đường bờ mương đắp cao, đất 3

148b3

1

Bokenhdc3

10







Linestyle

23

223-1

Đường bờ mương xẻ sâu, xây 1

149 a1

1

Bokenhxslon

10







Linestyle

23

223-2

Đường bờ mương xẻ sâu, xây 2

149 a2

1

Bokenhxsnho

10







Linestyle

23

223-3

Đường bờ mương xẻ sâu, đắp đất 1

149b1

1

Bokenhdatsx

10







Linestyle

23

223-4

Đường bờ mương xẻ sâu, đắp đất 2

149b2

1

Bodoc

12







Linestyle

24

224

Ranh giới các bãi: bùn, cát, san hô…

137-140



Rgthvata

10







Linestyle

25

225

Bãi bùn ven bờ

137a



BUN

10







Pattern; R/C: 25/0

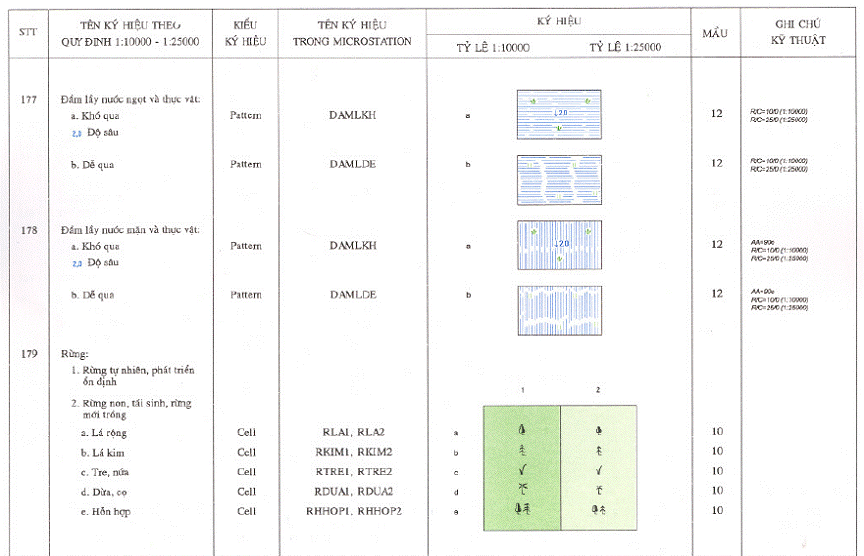

26

226-1

Đầm lầy nước ngọt khó qua

177a



DAMLKH

12







Pattern; R/C: 10/0, AA=00

26

226-2

Đầm lầy nước ngọt dễ qua

177b



DAMLDE

12







Pattern; R/C: 10/0, AA=00

26

226-3

Độ sâu đầm lầy nước ngọt

177





12

Univercd

214

18/18



27

227

Bãi cát ven bờ

137b



CAT

10







Pattern R/C: 6/6

28

228

Bãi đá, sỏi, vỏ sò ốc ven bờ

137c



DASOI

10







Cell

29

229-1

Đầm lầy nước mặn khó qua

178a



DAMLKH

12







Pattern; R/C: 10/0, AA=900

29

229-2

Đầm lầy nước mặn dễ qua

178b



DAMLDE

12







Pattern; R/C: 10/0, AA=900

29

229-3

Độ sâu đầm lầy nước mặn

178





12

Univercd

214

18/18



30

230

Bãi san hô nổi, chìm

138



Sanho, CAT

14







Linesty, pattern cat

31

231-1

Máng dẫn nước nổi, trên trụ xây

147-a

9

Mang-a

12









31

231-2

Máng dẫn nước ở mặt đất

147-b

4

Mang-b

12









32

232

Bãi rong tảo

139



RTAO, Rgthvata

10







Cell, Linestyle

33

233-1

Đá dưới nước: (chìm, nổi) cụm khối

140a,b



DAKHOI, Rgthvata

10







Cell, Linesty

33

233-2

Đá dưới nước: (chìm, nổi) đứng lẻ

140a,b



DALE

10







Cell

34

234-1

Thác

141

1

thac

12







Linestyle

34

234-2

Ghềnh

142

1

DABAI, DOBE

12







Cell

35

235-1

Bờ dốc TN đất, sỏi, cát dưới chân không có bãi

143-1-b



Bodoc

12







Linesty

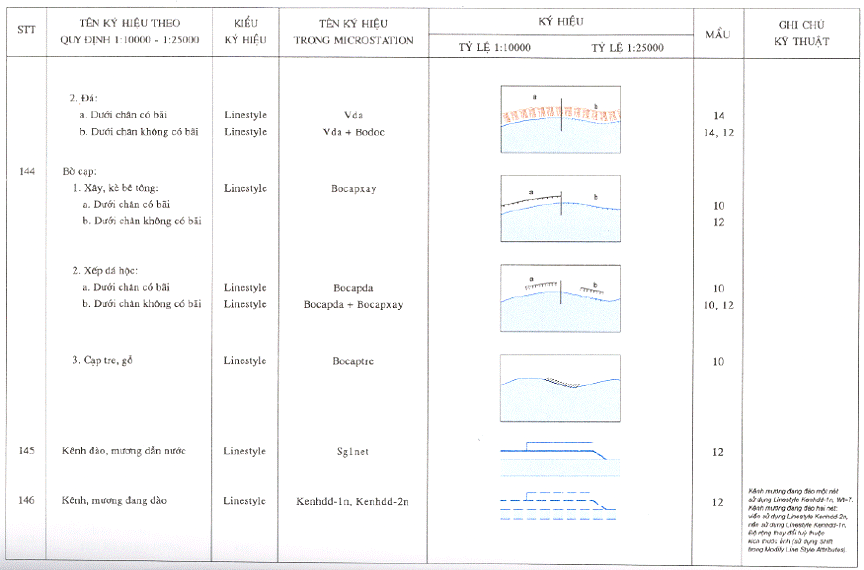

35

235-2

Bờ dốc TN đá dưới chân không có bãi

143-2-b



Bodoc

12







Linesty

35

235-3

Tỷ cao bờ dốc tự nhiên không có bãi

143





14

Univercd

214

18/18



37

237-1

Bờ cạp bê tông dưới chân có bãi

144-1-a



Bocapxay

10







Linesty

37

237-2

Bờ cạp bê tông dưới chân không bãi

144-1-b



Bocapxay

12







Linesty

37

237-3

Bờ cạp đá hộc dưới chân có bãi

144-2-a



Bocapda

10







Linesty

37

237-4

Bờ cạp đá hộc dưới chân không có bãi

144-2-b



Bocapda Bocapxay

10







Linesty

37

237-5

Bờ cạp tre gỗ

144-3



Bocaptre

10







Linesty

38

238-1

Cống trên kênh mương có thiết bị theo TL

150-a



CONGA

10







Cell

38

238-2

Cống trên kênh mương không có thiết bị theo TL

150-b



CONGB

10







Cell

38

238-3

Cống tháo nước vào đồng

150-c



CONGTN

10







Cell

38

238-4

Cống trên kênh mương có thiết bị phi tỷ lệ

150-a



CONGA1

10







Cell

38

238-5

Cống trên kênh mương không có thiết bị phi tỷ lệ

150-b



CONGB1

10







Cell

38

238-6

Trạm bơm

150-d



TRBOM

10







Cell

39

239

Kênh đào rộng từ 3-5m

145

7

Sg1net

12









40

240

Kênh đào dưới 3m

145

3

Sg1net

12









41

241-1

Kênh mương đang đào rộng từ 3-5m

146

7

Kenhdd-1n

12







Linesty

41

241-2

Kênh mương đang đào rộng dưới 3m

146

3

Kenhdd-1n

12







Linesty

41

241-3

Kênh mương đang đào rộng trên 5m (viền)

146

1

Kenhdd-2n

12







Linesty

42

242

Kênh mương đang đào rộng trên 5m (nền)

146

8-12

Kenhdd-1n

13







Linesty

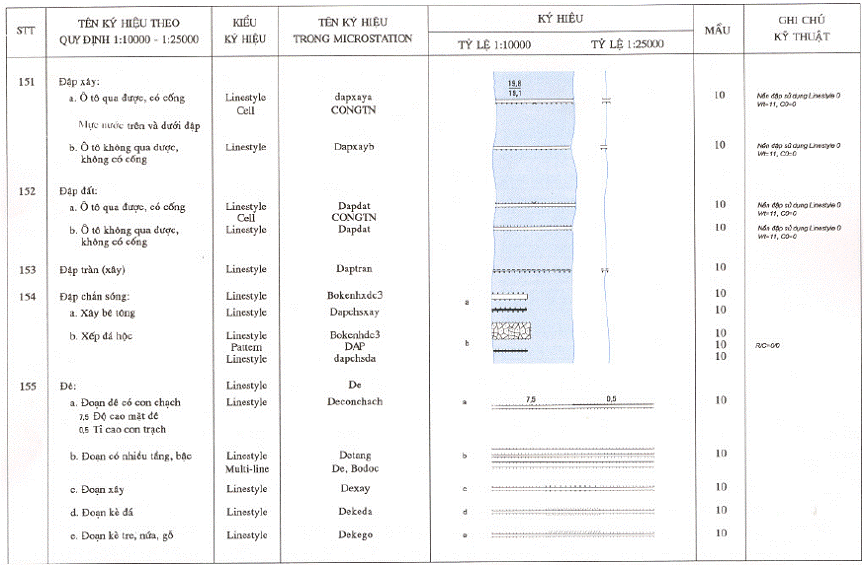

43

243-1

Đập xây ôtô qua được, có cống

151-a



dapxaya, CONGTN

10







Linesty, cell

43

243-2

Đập xây ôtô không qua được, không có cống

151-b



Dapxayb

10







Linesty

43

243-3

Đập đất ôtô qua được, có cống

152-a



Dapdat, CONGTN

10







Linesty, cell

43

243-4

Đập đất ôtô không qua được, không có cống

152-b



Dapdat

10







Linesty

43

243-5

Đập tràn (xây)

153



Daptran

10







Linesty

43

243-6

Đập chắn sóng xây bê tông theo tỷ lệ

154-a



Bokenhxaydc3

10







Linesty

43

243-7

Đập chắn sóng xây bê tông nửa tỷ lệ

154-a



Dapchsxay

10







Linesty

43

243-8

Đập chắn sóng xếp đá hộc theo tỷ lệ

154-b



Bokenhdc3, DAP

10







Linesty, pattern (R/C=00)

43

243-9

Đập chắn sóng xếp đá hộc nửa tỷ lệ

154-b



dapchsda

10







Linesty

44

244-1

Đê có con trạch

155-a



De, Deconchach

10







Linesty

44

244-2

Đoạn nhiều tầng, bậc

155-b



Detang, De, Bodoc

10







Linesty, multiline

44

244-3

Đoạn xây

155-c



Dexay

10







Linesty

44

244-4

Đoạn kè đá

155-d



Dekeda

10







Linesty

44

244-5

Đoạn kè tre, nứa, gỗ

155-e



Dekego

10







Linesty

44

244-6

Điếm canh đê

156



DIEMCD

10







Cell

44

244-7

Ghi chú tỷ cao con chạch

GC-15





10

Univercd

214

18/18



45

245-1

Tên vịnh, eo biển, cửa biển, hồ lớn cấp 1

GC-24





12

VHtime Bi

195

74/74



45

245-2

Tên vịnh, eo biển, cửa biển, hồ lớn cấp 2

GC-24





12

VHtime Bi

195

59/59



45

245-3

Tên vịnh, eo biển, cửa biển, hồ lớn cấp 3

GC-24





12

VHtime Bi

195

52/52



45

245-4

Tên vịnh, eo biển, cửa biển, hồ lớn cấp 4

GC-24





12

VHtime Bi

195

47/47



45

245-5

Tên vịnh, eo biển, cửa biển, hồ lớn cấp 5

GC-24





12

VHtime Bi

195

42/42



45

245-6

Tên vịnh, eo biển, cửa biển, hồ lớn cấp 6

GC-24





12

VHtime Bi

195

37/37



45

245-7

Tên vịnh, eo biển, cửa biển, hồ lớn cấp 7

GC-24





12

VHtime Bi

195

32/32



46

246-1

Tên sông chạy được tàu thủy cấp 1

GC-25





12

VHtime Bi

195

55/55



46

246-2

Tên sông chạy được tàu thủy cấp 2

GC-25





12

VHtime Bi

195

47/47



46

246-3

Tên sông chạy được tàu thủy cấp 3

GC-25





12

VHtime Bi

195

43/43



46

246-4

Tên sông chạy được tàu thủy cấp 4

GC-25





12

VHtime Bi

195

40/40





9

309-2

Ghi chú điểm độ cao khống chế

GC-14





10

Univercdb

215

26/26



10

310-1

Khe rãnh xói mòn >1mm trên bản đồ

159-1

1

Bodoc

14







Linesty

10

310-2

Khe rãnh xói mòn từ 0,5 đến 1mm trên bản đồ

159-2





14









10

310-3

Khe rãnh xói mòn dưới 0,5mm trên bản đồ

159-3





14









10

310-4

Khe rãnh xói mòn đang hình thành

159-4



Kheranh4

14







Linesty, Or/Ed: 1.5/4.5

11

311-1

Sườn đất dốc đứng

160

2

Suondoc

14







Linesty

11

311-2

Tỷ cao sườn đất dốc đứng

160





14

Univercd

214

18/18



12

312-1

Sườn đất sụt, đứt gãy

161

1

Bodoc

14







Linesty

12

312-2

Tỷ cao sườn đất sụt, đứt gãy

161





14

Univercd

214

18/18



13

313-1

Sườn sụt lở đất, cát

162a

1

Casto, CAT

14







Linesty, pattern; R/C=6/6

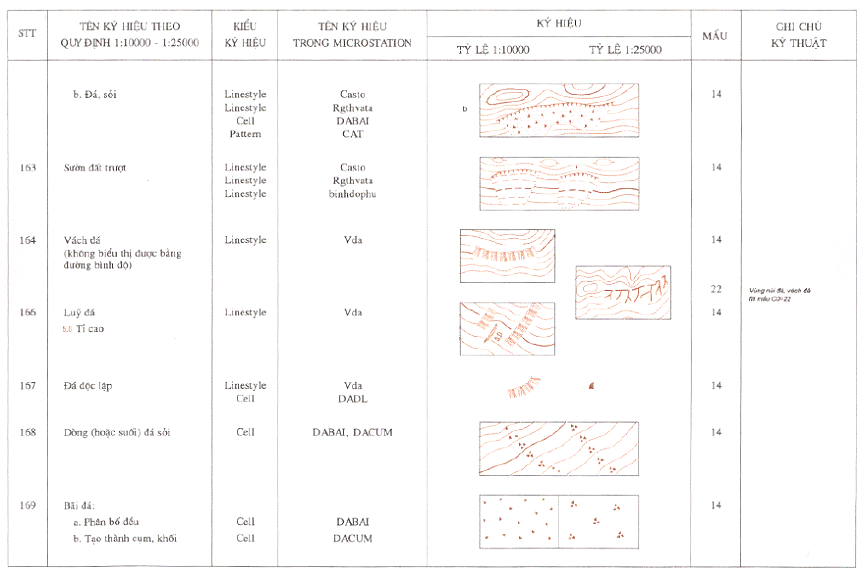

13

313-2

Sườn sụt lở đá, sỏi

162b



Casto, DABAI Rgthvata, CAT

14







Linesty, pattern, cell

14

314-1

Bờ sườn đất trượt (KH cacstơ)

163

1

Casto

14







Linesty

14

314-2

Ranh giới vùng đất trượt (KH Rgthvata)

163



Rgthvata

14







Linesty

14

314-3

Vùng sườn đất trượt (KH bình độ phụ)

163



binhdophu

14







Linesty

15

315

Vách đá không biểu thị được bằng bđ

164

1,4

Vda

14







Linesty

16

316

Ranh giới vùng núi đá

165



Rgthvata

10









17

317

Tơ-ram núi đá

165





19







Fill

18

318-1

Lũy đá

166



Vda, Bodoc

14







Linesty

18

318-2

Đá độc lập

167



Vda, DADL

14







Linesty, cell

18

318-3

Dòng hoặc suối đá sỏi

168



DABAI, DACUM

14







Cell

18

318-4

Bãi đá phân bố đều

169a



DABAI

14







Cell, pattern R/C: 45/45

18

318-5

Bãi đá cụm, khối

169b



DACUM

14







Cell, pattern R/C: 45/45

19

319-1

Miệng núi lửa theo TL

170



Casto

14







Linesty

19

319-2

Miệng núi lửa phi TL

170



NUILUA

14







Cell

20

320

Cửa hang động

171



HANG

10







Cell

21

321-1

Hố, phễu castơ theo tỷ lệ

172



Casto

14







Linesty

21

321-2

Hố, phễu cacstơ phi tỷ lệ

172



CASTO

14







Cell

22

322-1

Gò, đống tự nhiên theo tỷ lệ

173a



Casto

14







Linesty

22

322-2

Gò, đống tự nhiên phi tỷ lệ

173a



GONT

14







Cell

22

322-3

Gò, đống nhân tạo theo TL

173b



Godong, Rgthvata

10







Linesty

22

322-4

Gò, đống nhân tạo phi TL

173b



GONT

10







Cell

23

323

Hố nhân tạo (hố TN thể hiện bằng bình độ)

174b



Casto

10







Linesty

24

324

Địa hình bậc thang

175



Bodoc

10







Linesty

25

325

Ranh giới bãi cát các loại



1

Rgthvata

10





không thể hiện trên bản in

26

326

Bãi cát phẳng

176a



CAT

14





Pattern; R/C: 6/6

27

327

Bãi cát làn sóng

176b



CAT, binhdonua

14





Pattern; R/C: 6/6, Linesty

28

328

Bãi cát đụn, cồn

176c



CAT, binhdonua

14





Pattern; R/C: 6/6, Linesty

29

329

Nét chỉ dốc



1



14







Line, leng=10

30

330

Bờ dốc tự nhiên đất, sỏi, cát dưới chân có bãi

143-1a



Bodoc

14







Linesty

31

331

Bờ dốc tự nhiên đá dưới chân có bãi

143-2a,b



Vda

14







Linesty

36

336-1

Tên cao nguyên cấp 1

GC-29





10

VHTime i

194

38/38



36

336-2

Tên cao nguyên cấp 2

GC-29





10

VHTime i

194

33/33



36

336-3

Tên cao nguyên cấp 3

GC-29





10

VHTime i

194

31/31



36

336-4

Tên cao nguyên cấp 4

GC-29





10

VHTime i

194

29/29



39

339-1

Tên giải núi, dãy núi cấp 1

GC-30





10

VHarial i

186

56/50



39

339-2

Tên giải núi, dãy núi cấp 2

GC-30





10

VHarial i

186

50/44



39

339-3

Tên giải núi, dãy núi cấp 3

GC-30





10

VHarial i

186

45/40



39

339-4

Tên giải núi, dãy núi cấp 4

GC-30





10

VHarial i

186

38/32



42

342-1

Tên ngọn núi cấp 1

GC-31





10

Vnarial i

182

36/30



42

342-2

Tên ngọn núi cấp 2

GC-31





10

Vnarial i

182

34/28



42

342-3

Tên ngọn núi cấp 3

GC-31





10

Vnarial i

182

30/25



42

342-4

Tên ngọn núi cấp 4

GC-31





10

Vnarial i

182

26/24



52

352

Tên riêng

GC-22





10

Vnarial i

182

25/25



53

353

Ghi chú thuyết minh

GC-23





10

vncentury i

208

22/22





NHÓM LỚP: GIAO THÔNG

Tên file: (Phiên hiệu)_GT.dgn …………………………..      Tỷ lệ bản đồ quét: ………………………

Nội dung: Giao thông - Thiết bị phụ thuộc                          Category:Giaothong

Lớp

Code

Nội dung

Số KH (theo KH 1995)

Lực nét (weigh)

Tên ký hiệu, kiểu đường

Màu (colour)

Phông chữ

Ghi chú

Tên

Số

Cỡ (H/W)

1

401

Đường sắt kép hiện có

70a



Dsatkep

10







Linesty

2

402

Đường sắt kép đang làm

70b



Dsatkepdl

10







Linesty

3

403

Đường sắt lồng 1,0m và 1,435m hiện có

71a



Dsatlong

10







Linesty

4

404

Đường sắt lồng 1,0m và 1,435m đang làm

71b



Dsatlongdl

10







Linesty

5

405

Đường sắt rộng 1,435m, 1m hiện có

72a,73a

8

Dsat1m4, Dsat1m

10







Linesty

6

406

Đường sắt rộng 1,435m, 1m đang làm

72b,73b

8

Dsat1m4dl, Dsat1mdl

10







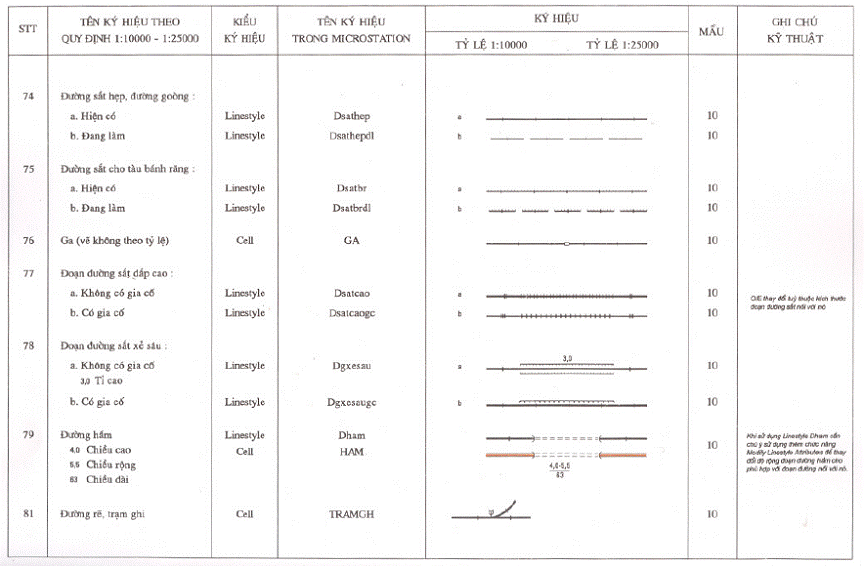

Linesty

7

407

Đường sắt hẹp, đường gòong hiện có

74a



Dsathep

10







Linesty

8

408

Đường sắt hẹp, đường gòong đang làm

74b



Dsathepdl

10







Linesty

9

409

Đường sắt có bánh răng hiện có

75a



Dsatbr

10







Linesty

10

410

Đường sắt có bánh răng đang làm

75b



Dsatbrdl

10







Linesty

11

411-1

Đường sắt trong ga; đề pô, chỗ cuối đg, chỗ quay đầu máy, cầu trên không, lối ngầm

80





10









11

411-2

Sân ga vẽ theo tỷ lệ

84





10









12

412

Trạm ghi

81



TRAMGH

10







Cell

13

413-1

Cột tín hiệu quay

82



THQUAY

10







cell

13

413-2

Cột tiếp nước

83



COTNUO

10







cell

14

414

Đường cáp treo và trụ

85



Captr

10









15

415-1

Đường ôtô có trục phân tuyến theo TL (viền)

86



Ls=0,Oto-tampt

10







Linesty, multiline

15

415-2

Đường ôtô có trục phân tuyến nửa theo TL (viền)

86



Oto-pt

10







Linesty

16

416

Đường ôtô có trục phân tuyến theo TL, nửa theo TL (nền)

86



Sg1net

14







or/ed= độ rộng

17

417-1

Đường ôtô nhựa, bê tông theo TL (viền)

87





10







Multiline

17

417-2

Đường ôtô nhựa, bê tông nửa theo TL (viền)

87

1

Oto-Kpt

10







Linesty

18

418

Đường ôtô nhựa, bê tông theo TL, nửa theo TL (nền)

87

9-16

Sg1net

14





wt bằng độ rộng đường

19

419

Đường ôtô nhựa, bê tông đang làm (viền)

89a



Oto-nhdlv

10







Linesty

20

420

Đường ôtô nhựa, bê tông đang làm (nền)

89a

9

Oto-nhdln

14







Linesty

21

421-1

Đường rải gạch, đá, cấp phối theo tỷ lệ

88



Ls=0, Oto-tamcp

10







Linesty, multiline

21

421-2

Đường rải gạch, đá, cấp phối nửa theo tỷ lệ

88



Oto-cp

10







Linesty

22

422

Đường rải gạch, đá, cấp phối đang làm

89b



Oto-cpdl

10







Linesty

23

423

Đường đất lớn

91a



Ddatlon

10







Linesty

23

423-1

Đường đất lớn đang làm

91b



Ddatlondl

10







Linesty

24

424

Đường đất nhỏ

92

3



10









25

425

Đường mòn

93



Dmon

10







Linesty

26

426-1

Khuyên số đường ô tô (đường QL, TL)

97

1

KHDUON

10







Cell

26

426-2

Số đường ô tô (Quốc lộ, tỉnh lộ)

GC18





10

VHarial

184

18/13



26

426-3

Ghi chú đường ô tô

GC18





10

VHarial

184

18/13



28

428

Ga vẽ không theo tỷ lệ

76

1

GA

10









30

430-1

Đường ô tô đắp cao không gia cố lớn

99a

1,4

Dgdapcaolon

10,14







Linesty, multiline

30

430-2

Đường ô tô đắp cao không gia cố nhỏ

99a

1

Dgdapcaonho

10







Linesty

30

430-3

Đường ô tô đắp cao có gia cố lớn

99b

1,4

Dgdapcaogclon

10,14







Linesty, multiline

30

430-4

Đường ô tô đắp cao có gia cố nhỏ

99b

1

Dgdapcaogcnho

10







Linesty

30

430-5

Tỉ cao đường đắp cao







10

Univercd

214

18/18



31

431-1

Đường ô tô xẻ sâu không gia cố

100a

1

Dgxesau

10,14







Linesty

31

431-2

Đường ô tô xẻ sâu có gia cố

100b

1

Dgxesaugc

10,14







Linesty

31

431-3

Tỉ cao đường xẻ sâu







10

Univercd

214

18/18



32

432-1

Đường hầm theo TL

79



Dham

10







Linesty

32

432-2

Đường hầm không theo TL

79



HAM

10







Cell

32

432-3

Ghi chú cao, rộng, dài của đường hầm







10

Univercd

214

18/18



33

433

KH đoạn đường khó đi và nguy hiểm

90

1

KHODI

10







Linesty, cell

34

434

KH đỉnh đèo

98



DEO

10







Cell

35

435-1

Cầu sắt 1 nhịp

101



Causat

10







Linesty, cell

35

435-2

Cầu sắt nhiều nhịp

101



Causatnhip

10







Linesty, cell

35

435-3

Cầu bê tông, gạch, đá, gỗ 1 nhịp

102



Caubt, CAUBT

10







Linesty, cell

35

435-4

Cầu bê tông, gạch, đá, gỗ nhiều nhịp

102



Caubtnhip

10







Linesty, cell

35

435-5

Cầu tầng ô tô ở trên, đường sắt ở dưới

103a



Cautang

10







Linesty, cell

35

435-6

Cầu tầng ô tô ở dưới, đường sắt ở trên

103b



Cautangb

10







Linesty, cell

35

435-7

Cầu quay theo tỉ lệ

104

4

Cauquay1, Cauquay2

10







Linesty

35

435-8

Cầu quay phi tỉ lệ

104



CAUQU

10







Cell

35

435-9

Cầu treo, cầu dây cáp

105



Cautreo

10







Linesty

35

435-10

Cầu phao

106



Cauphao

10







Linesty

35

435-11

Cầu đơn giản

107



Caukhi, CAUDG

10







Linesty, cell

35

435-12

Ghi chú cầu







10

Univercd

214

18/18



36

436

Các KH cống dưới đường

109



CONGDD, CONGTN

10







Cell

37

437-1

Các KH đò ngang, dọc

112, 113



BENDO, Bendo Bendodoc

10







Cell, Linesty

37

437-2

Bến phà phi tỷ lệ, KH phà

114



PHA

10









37

437-3

Bến phà đổ bê tông theo tỷ lệ

114

1



10,14







Fill

37

437-4

Bến phà lát đá hộc theo tỷ lệ

114

1

DAHOC

10







Pattern; R/C =0/0

37

437-5

Bến phà đất, đá cuội, sỏi theo tỷ lệ

114

1



10









37

437-6

Ghi chú phà

114





10

Univercd

214

18/18



38

438-1

Sân bay hoạt động

69a



SBAYA

10







Cell

38

438-2

Sân bay không hoạt động

69b



SBAYB

10







Cell

39

439-1

Đường ngầm dưới nước

110

1

0, Benloi

10







Multiline

39

439-2

Bến lội

111



Benloi, Bun

10







Linesty

39

439-3

Ghi chú tính chất bến lội, đường ngầm







10

VHarial

184

16/15



40

440

Đường ra vào cảng

123

1

ravaocang

12







Linesty

41

441

Ranh giới khu vực nguy hiểm

124



Rgthvata

10







Linesty

42

442-1

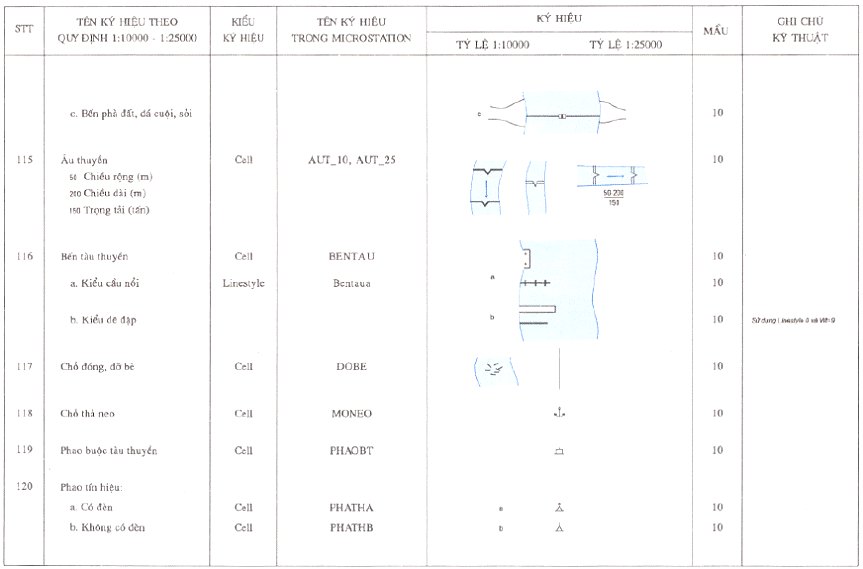

Âu thuyền

115



AUT_10

10







Cell

42

442-2

Chỗ thả neo

118



MONEO

10







Cell

42

442-3

Phao buộc thuyền

119



PHAOBT

10







Cell

42

442-4

Phao tín hiệu có đèn

120a



PHATHA

10







Cell

42

442-5

Phao tín hiệu không có đèn

120b



PHATHB

10







Cell

42

442-6

Cột tín hiệu có đèn

121a



COTTHA

10







Cell

42

442-7

Cột tín hiệu không có đèn

121b



COTTHB

10







Cell

42

442-8

Đèn biển

122



DENBIE

10







Cell

42

442-9

Ghi chú âu thuyền

115





10

Univercd

214

18/18



43

443

Đường chia lô rừng

181



Dgchialo

10







Linesty

44

444

Đường bờ ruộng

94

1



10









45

445

Đường lao gỗ

95

1

Dlaogo

10







Linesty

46

446

Đường lên cao có bậc xây

96

1

Dbacthang

10







Linesty

46

446-1

Đoạn bằng phẳng

96a

1

Ddatlon

10







Linesty

47

447-1

Đoạn đường sắt đắp cao không gia cố

77a



Dsatcao

10







Linesty, multiline

47

447-2

Đoạn đường sắt đắp cao có gia cố

77b



Dsatcaogc

10







Linesty, multiline

47

447-3

Tỉ cao đoạn đường sắt đắp cao







10

Univercd

214

18/18



48

448-1

Đoạn đường sắt xẻ sâu không gia cố

78a



Dgxesau

10







Linesty, multiline

48

448-2

Đoạn đường sắt xẻ sâu có gia cố

78b



Dgxesaugc

10







Linesty, multiline

48

448-3

Tỉ cao đoạn đường sắt xẻ sâu







10

Univercd

214

18/18



49

449

Bến tàu, thuyền

116



BENTAU Bentaua

10







Cell, linesty

52

452

Tên riêng (tên đèo, ga …)







10

Vnarial i

182

25/25



53

453

Ghi chú thuyết minh (nguy hiểm, lội …)







10

Vncentury i

208

22/22



54

454

Ghi chú giao thông dạng phân số







10

Univercd

214

18/18



55

455

Đường phố trong vùng đô thị theo TL







10









56

456

Đường phố trong vùng đô thị: phố chính





Phochinh

10







Linesty

57

457-1

Đường phố trong vùng đô thị: phố phụ





Phophu

10







Linesty

57

457-2

Đường phố trong vùng đô thị: ngõ





Ngo

10







Linesty



NHÓM LỚP: DÂN CƯ

Tên file: (Phiên hiệu)_DC.dgn .................................           Tỷ lệ bản đồ quét: ………………………

Nội dung: Dân cư - Địa vật độc lập                                    Category:Dancu

Lớp

Code

Nội dung

Số KH (theo KH 1995)

Lực nét (weigh)

Tên ký hiệu, kiểu đường

Màu (colour)

Phông chữ

Ghi chú

Tên

Số

Cỡ (H/W)

1

501-1

Khối nhà chịu lửa < 3 tầng theo tỷ lệ (viền)

10-1a 10-2

1



10









1

501-2

Khối nhà chịu lửa < 3 tầng lửa nửa tỷ lệ (viền)

10-1a 10-2

1

Nhalua-a

10









1

501-3

Khối nhà chịu lửa > 4 tầng theo tỷ lệ (viền, nền)

10-1b





10







Fill

1

501-4

Khối nhà chịu lửa > 4 tầng theo nửa tỷ lệ (viền, nền)

10-1b



Nhalua-b

10









2

502-1

Khối nhà chịu lửa < 3 tầng theo tỷ lệ (nền)

10-1a





15







Fill

2

502-2

Khối nhà chịu lửa < 3 tầng nửa tỷ lệ (nền)

10-1a



Nhalua-b

15









3

503

Khối nhà kém chịu lửa theo tỷ lệ (viền)

10-2

1

Nhalua-a

10







Line

4

504

Khối nhà kém chịu lửa theo tỉ lệ (nền)

10-2



Nhalua-b

21







Line

5

505-1

Nhà độc lập theo TL

8





10









5

505-2

Nhà độc lập nửa theo TL

8



Nhalua-b

10







Linesty

5

505-3

Nhà đột xuất

8-3



NDX

10







Cell

5

505-4

Nhà không tưởng

8-4





10









5

505-5

Nhà đang xây

8-1c



Nhadx

10







Linesty

5

505-6

Nhà hỏng

8-5



Nhahong+CAT

10







Linesty pattern R/C = 6/6

6

506

Nhà độc lập không theo TL

8-1,2(2)



NDL10

10









8

508

Sân lát mặt

11





10









9

509

Nghĩa trang ký hiệu

18a



NGHTR, NGHTRC

10







Cell, pattern; R/C = 22.5/20

11

511

Công viên (viền)

30

1



10









13

513-1

Cổng tò vò

12



CTOVO

10







Cell

13

513-2

Lăng tẩm, nhà mồ

15



LANGNM

10







Cell

13

513-3

Mộ xây độc lập

16



MODL

10







Cell

13

513-4

Nơi hỏa táng

17



HOATAN

10







Cell

13

513-5

Tam quan

19



TAMQUA

10







Cell

13

513-6

Cổng xây

20



COXAY

10







Cell

13

513-7

Bảng thông tin quảng cáo

21



BQUACA

10







Cell

13

513-8

Lô cốt lối

22A



LOCOTN

10







Cell

13

513-9

Lô cốt chim

22B



LOCOTC

10







Cell

13

513-10

Giàn cột đèn

44



COTDIE

10







Cell

13

513-11

Cột đèn pha

45



DENPHA

10







Cell

13

513-12

Chòi, tháp cao

23



CHOICA

10







Cell

13

513-13

Cột anten

46



ANTEN

10







Cell

13

513-14

Cột chống sét

47



SET

10







Cell

14

514-1

Kiến trúc dạng tháp cổ

13



THAPCO

10







Cell

14

514-2

Tượng đài, bia kỷ niệm

14



TD_BIA

10







Cell

14

514-3

Nhà thờ

26



NHATHO

10







Cell

14

514-4

Gác chuông

27



CHUONG

10







Cell

14

514-5

Đình, chùa, đền, miếu

28



CHUA

10







Cell

14

514-6

Sân vận động

29



SVD

10







Cell

15

515-1

Bệnh viện

24



BVIEN

10







Cell

15

515-2

Trường học

25



TRUONG

10







Cell

16

516-1

ống khói

31



ONGKH

10







Cell

16

516-2

Nhà máy có ống khói phi tỷ lệ

32



NMO_10

10







Cell

16

516-3

Nhà máy không có ống khói phi tỷ lệ

33



NMKO_10

10







Cell

16

516-4

Trạm thủy điện

34



THD_10

10







Cell

16

516-5

Cửa hầm lò của mỏ đang khai thác

35



MO10

10







Cell

16

516-6

Cửa hầm lò của mỏ ngừng khai thác

36



MO10

10







Cell

16

516-7

Trạm biến thế điện

51



BIENTH

10







Cell

16

516-8

Đài phát thanh, truyền hình

52



PHATTH

10







Cell

16

516-9

Trạm bưu điện

53



BUUDIE

10







Cell

16

516-10

Trạm điện thoại công cộng

54



DTHOAI

10







Cell

16

516-11

Đài khí tượng

55



KHTUO

10







Cell

16

516-12

Động cơ gió

56



DGIO10

10







Cell

16

516-13

Đài phun nước

57



DAINUO

10







Cell

16

516-14

Cột cờ

58



COTCO

10







Cell

16

516-15

Cột đồng hồ

59



DONGHO

10







Cell

16

516-16

Lò, cụm nung sấy

60



LONUNG

10







Cell

16

516-17

Cối nước

61



COINUO

10







Cell

16

516-18

Guồng nước

62



GNUOC

10







Cell

16

516-19

Trạm tiếp nhận xăng dầu

63



TRXANG

10







Cell

16

516-20

Bể chứa xăng dầu nổi, ngầm

64



BEDAUA, BEDAUB, BEXANG

10







Cell

16

516-21

Trạm nuôi trồng thí nghiệm

67



THINGH

10







Cell

17

517

Vỉa khai thác lộ thiên, nơi khai thác lộ thiên

37



Bodoc, VIA

10







Linesty, cell

18

518

Giàn khoan, tháp khai thác dầu khí

42

1

Giankhoan, GIANKH

10







Linesty, cell

19

519-1

Gò đống vật liệu thải

38



Rgthvata, Godong, GOVL

10







Linesty, cell

19

519-2

Khu để vật tư

39

4

Tuong, Rgthvata

10







Linesty

20

520-1

Giếng, hố, lỗ khoan thăm dò địa chất

40



GKHOAN

10







Cell

20

520-2

Hào và lỗ khoan thăm dò địa chất

41



Diachat

10







Linesty

21

521

Vết lộ khoáng sản, khu vực sa khoáng

43



Rgthvata, KHSAN

10







Linesty

22

522-1

Ống dẫn trên trụ cao

65a



Ongdancao

10







Linesty

22

522-2

Ống dẫn ở mặt đất

65b



Ongdanmd

10







Linesty

22

522-3

Ống dẫn ngầm và giếng kiểm tra

65c



Ongngam, CONGKT

10







Linesty, cell

23

523-1

Ruộng muối theo tỷ lệ

68

1

RMUOI1

12







Pattern R/C: 10/10

23

523-2

Ruộng muối phi tỷ lệ

68



RMUOI2

12







Pattern R/C: 0/0

24

524-1

Đường dây điện cao thế ngoài khu dân cư

48a

2

dienct-a

10







Linesty

24

524-2

Đường dây điện cao thế trong khu dân cư

48b



dienct-b

10







Linesty

24

524-3

Đường dây điện cao thế đang làm

48c



dienct-c

10







Linesty

25

525-1

Đường dây điện hạ thế ngoài khu dân cư

49a

2

dienht-a

10







Linesty

25

525-2

Đường dây điện hạ thế trong khu dân cư

49b



dienht-b

10







Linesty

26

526-1

Đường dây thông tin ngoài khu dân cư

50a



Daytt-a

10







Linesty

26

526-2

Đường dây thông tin trong khu dân cư

50b



Daytt-b

10







Linesty

27

527

Thành lũy bằng gạch, đá, bê tông

210a



Luygach

10







Linesty

28

528

Thành lũy bằng đất

210b



Luydat

10







Linesty

29

529

Tường

211

4

Tuong

10







Linesty

30

530

Hàng rào

212



Hangrao

10







Linesty

31

531

Đường ống thoát nước ngầm và cống kiểm tra, cống thoát nước

66



Ongnuoc, CONGKT, CONG66

10







Linesty, cell

39

539

Tên thủ đô

GC-1





10

VHtime B

193

70/70



40

540

Tên thành phố trực thuộc trung ương

GC-2





10

VHtime B

193

58/58



41

541

Tên thành phố trực thuộc tỉnh, tỉnh lỵ

GC-3,12





10

VHtime B

193

52/52

Tỉnh lỵ có gạch chân

42

542

Thị xã, tỉnh lỵ

GC-4,12



0

10

VHtime B

193

45/45

Tỉnh lỵ có gạch chân

43

543

Thị xã, huyện lỵ

GC-5,13

1

2

10

VHtimeB

193

37/37

Huyện lỵ có gạch chân nét đứt

44

544

Tên huyện

GC-6





10

VHarial B

185

43/43



45

545

Khu tập thể

GC-7





10

VHarial i

186

27/27



46

546

Tên xã

GC-8





10

vnarial B

181

35/34



47

547

Ủy ban hành chính xã

GC-9





10

VHtime

192

26



48

548

Số hộ

GC-15





10

Univercd

214

18/18



49

549

Tên thôn, xóm

GC-10





10

Vnarial B

181

33/30



50

550

Thôn, xóm thuộc

GC-11





10

Univercd

214

20/20



51

551

Tên đường phố

GC-21





10

VHarial

184

18/18



52

552

Tên riêng

GC-22





10

Vnarial i

182

25/25



53

553

Ghi chú thuyết minh

GC-23





10

vncentury i

208

22/22



54

554

Tên thôn xóm trong ngoặc







10

Vnarial

180

14/14





NHÓM LỚP: RANH GIỚI

Tên file: (Phiên hiệu)_RG.dgn                             Tỷ lệ bản đồ quét: ………………………

Nội dung: Ranh giới                                             Category: Rgioi

Lớp

Code

Nội dung

Số KH (theo KH 1995)

Lực nét (weigh)

Tên ký hiệu, kiểu đường

Màu (colour)

Phông chữ

Ghi chú

Tên

Số

Cỡ (H/W)

1

601-1

Biên giới quốc gia xác định

203a



Bgquocgia

10







Linesty

1

601-2

Mốc biên giới

203c

1

MOCBG

10







Cell

1

601-3

Số hiệu mốc

203c





10

VHtime i

194

20/20



2

602

Biên giới quốc gia chưa xác định

203b



Bgquocgiacxd

10







Linesty

4

604-1

Địa giới cấp tỉnh và cấp tương đương xác định

204a



Dgtinh

10







Linesty

4

604-2

Mốc địa giới cấp tỉnh

204c

1

MOCTG

10







Cell

5

605

Địa giới cấp tỉnh và cấp tương đương chưa xác định

204b



Dgtinhcxd

10







Linesty

7

607-1

Địa giới huyện và cấp tương đương xác định

205a



Dghuyen

10







Linesty

7

607-2

Mốc địa giới cấp huyện

205c

1

MOCHG

10







Cell

8

608

Địa giới huyện và cấp tương đương chưa xác định

205b



Dghuyencxd

10







Linesty

10

610-1

Địa giới xã và cấp tương đương xác định

206a



Dgxa

10







Linesty

10

610-2

Mốc địa giới cấp xã

206c



MOCXA

10







Cell

11

611

Địa giới xã và cấp tương đương chưa xác định

206b



Dgxacxd

10







Linesty

13

613

Ranh giới khu cấm

207



Rgkhucam

10







Linesty

14

614

Ranh giới sử dụng đất

208



Rgsudungdat

10







Linesty

52

653

Tên riêng

GC-22





10

Vnarial i

182

25/25



53

653

Ghi chú thuyết minh

GC-23





10

vncentury i

208

22/22





NHÓM LỚP: THỰC VẬT

Tên file: (Phiên hiệu)_TV.dgn                             Tỷ lệ bản đồ quét: ………………………

Nội dung: Thực vật - chất đất                             Category: thvat

Lớp

Code

Nội dung

Số KH (theo KH 1995)

Lực nét (weigh)

Tên ký hiệu, kiểu đường

Màu (colour)

Phông chữ

Ghi chú

Tên

Số

Cỡ (H/W)

1

701-1

Ranh giới thực vật chính xác

209a



Rgthvata

10







Linesty

1

701-2

Ranh giới thực vật không chính xác

209b

1

Rgthvatb

10







Linesty

2

702

Các vùng thực vật (polygon)

















3

703

Nền cho rừng phát triển ổn định

179-1





17









4

704-1

Rừng phát triển ổn định - KH lá rộng

179-1a



RLA1

10







Cell

4

704-2

Rừng phát triển ổn định - KH lá kim

179-1b



RKIM1

10







Cell

4

704-3

Rừng phát triển ổn định - KH tre nứa

179-1c



RTRE1

10







Cell

4

704-4

Rừng phát triển ổn định - KH dừa, cọ

179-1d



RDUA1

10







Cell

4

704-5

Rừng phát triển ổn định - KH cây hỗn hợp

179-1e



RHHOP1

10







Cell

5

705

Nền rừng non, mới trồng, rừng thưa, rừng cây bụi, rừng cây bụi chua phèn trên cạn, rừng cây trồng thân bụi

179-2, 182, 186a, 188, 194a





18







Fill

6

706-1

Rừng non, mới trồng: KH lá rộng

179-2a



RLA2

10







Cell

6

706-2

Rừng non, mới trồng: KH lá kim

179-2b



RKIM2

10







Cell

6

706-3

Rừng non, mới trồng: KH tre, nứa

179-2c



RTRE2

10







Cell

6

706-4

Rừng non, mới trồng: KH dừa, cọ

179-2d



RDUA2

10







Cell

6

706-5

Rừng non, mới trồng: KH cây hỗn hợp

179-2e



RHHOP2

10







Cell

8

708

KH cây cho rừng PT ổn định ưa mặn chua phèn dưới nước

179-1g



RMAN1, RMANN

10, 16





Cell

Pattern; R/C: 22/28

9

709

KH cây cho rừng non, tái sinh, mới trồng ưa mặn chua phèn dưới nước

179-2-g



RAMAN2, RMANON

10, 16





Cell

Pattern; R/C: 24/30

10

710

KH cây cho rừng PT ổn định ưa mặn chua phèn trên cạn

179-1-f



RMAN1

10







Cell

11

711

KH cây cho rừng non, tái sinh, mới trồng ưa mặn chua phèn trên cạn

179-2-f



RMAN2

10







Cell

12

712

KH cây cho rừng cây bụi

186a



RCBUI

16





Pattern; R/C: 17.5/15

13

713

KH cây bụi rải rác

186b



RBUIRR

16





Pattern; R/C: 22.5/25

14

714

KH cây cho rừng thưa, cây rải rác

182



RTHUA

16





Pattern; R/C: 30/26

15

715

KH cây cho rừng cây bụi ưa mặn, chua phèn trên cạn

188-1a



CBMAN

16





Pattern; R/C: 22/28

18

718

KH cây cho rừng cây bụi ưa mặn, chua phèn dưới nước

188-1b



CBMAN

16





Pattern; R/C: 22/28

19

719

KH cây bụi ưa mặn, chua phèn rải rác trên cạn

188-2a



CBMANR

16





Pattern; R/C: 26/29

20

720

KH cây bụi ưa mặn, chua phèn rải rác dưới nước

188-2b



CBMANR

16





Pattern; R/C: 26/29

21

721

Cỏ thấp trên cạn

189a



COTHAP, COTH.C

16





Pattern; R/C: 26/28, Cell

22

722

Cỏ thấp nước dưới

189b



COTHAP, COTH.C

16





Pattern; R/C: 26/28, Cell

23

723

KH cói, lau sậy, dừa nước trên cạn

191a



COI, COI.C

16





Pattern; R/C: 25/25, Cell

24

724

KH cói, lau sậy, dừa nước dưới nước

191b



COI, COI.C

16





Pattern; R/C: 25/25, Cell

25

725

Cỏ cao trên cạn

190a



COCAO, COCA.C

16





Pattern; R/C: 26/26, Cell

26

726

Cỏ cao dưới nước

190b



COCAO, COCA.C

16





Pattern; R/C: 26/26, Cell

27

727

KH cây trồng thân gỗ mọc thành rừng

192a



TRGOA

16





Pattern; R/C: 17/31,5

28

728

KH cây trồng thân gỗ mọc không thành rừng

192b



TRGOB

16





Pattern; R/C: 17/29

30

730

KH cây trồng thân dừa, cọ mọc thành rừng

193a



TRDUAA

16





Pattern; R/C: 10/25

31

731

KH cây trồng thân dừa, cọ mọc không thành rừng

193b



TRDUAB

16





Pattern; R/C: 10/25

32

732

KH cây trồng thân bụi mọc thành rừng

194a



TRBUI

16





Pattern; R/C: 25/25

33

733

KH cây trồng thân bụi mọc không thành rừng

194b



TRBUIB

16





Pattern; R/C: 25/25

35

735

Nền làng có cây che phủ, nền nghĩa trang, nền công viên, nền cây trồng các loại mọc thành rừng

9





17





Fill

36

736

KH cây trồng thân dây

195



TRDAY

16





Pattern; R/C: 20/25

39

739

KH cây trồng thân cỏ

196



TRCO

16





Pattern; R/C: 20/40

40

740

KH lúa nương

197



LUA1

16





Pattern, cell; R/C: 21/29

41

741

KH lúa nước

198



LUA2

16





Pattern, cell; R/C: 15/29

42

742

KH màu

199



MAU

16





Pattern, cell; R/C: 25/16

43

743

KH rau trên cạn, dưới nước

200



RAU

16





Pattern, cell; R/C: 25/21

44

744

Ruộng nuôi tôm và thủy sản (nền)

68





20







Fill

45

745

Hoa, cây cảnh

201



HOA

16





Pattern, R/C: 25/22; cell

46

746

Sen, ấu, súng, bèo

202



SEN

16





Pattern, R/C: 20/20; cell

47

747

Dải cây bụi dài, hẹp

187



Caybui, RBRR.C

16







Linesty, Cell

48

748

Cây độc lập, cụm cây độc lập

184, 185



RLA1, RKIM1, CCLA, CCKIM, CCHHOP

10







Cell

49

749

Dải rừng dài, hẹp PT ổn định

183a



Rung

16







Linesty

50

750

Dải rừng dài, hẹp non, mới trồng

183b



Rungnon

16







Linesty

51

751-1

Tên rừng cấp 1

GC-29





10

VHtime

194

38/38



51

751-2

Tên rừng cấp 2

GC-29





10

VHtime

194

33/33



51

751-3

Tên rừng cấp 3

GC-29





10

VHtime

194

31/31



51

751-4

Tên rừng cấp 4

GC-29





10

VHtime

194

29/29



52

752

Tên riêng

GC-22





10

Vnarial i

182

25/25



53

753

Ghi chú thuyết minh

GC-23





10

vncentury i

208

22/22



54

754

Ghi chú rừng dạng phân bố

GC-15





10

Univercd

214

18/18



GHI CHÚ:

- Các ô lực nét, kiểu đường để trống là tương đương với giá trị bằng 0



PHỤ LỤC 4-2

BẢNG HƯỚNG DẪN SỐ HÓA VÀ BIÊN TẬP BẢN ĐỒ ĐỊA HÌNH TỶ LỆ 1: 25000

NHÓM LỚP: CƠ SỞ TOÁN HỌC

Tên file: (Phiên hiệu)_CS.dgn                                            Tỷ lệ bản đồ quét: ………………………

Nội dung: Cơ sở toán học - Trình bày ngoài khung            Category:coso

Lớp

Code

Nội dung

Số KH (theo KH 1995)

Lực nét (weigh)

Tên ký hiệu, kiểu đường

Màu (colour)

Phông chữ

Ghi chú

Tên

Số

Cỡ (H/W)

1

101

Tên mảnh bản đồ







10

VHtime B

193

160/160



2

102

Phiên hiệu mảnh







10

Univercd

214

110/110



3

103-1

Tên mảnh cạnh khung ngoài







10

VHarial

184

75/75



3

103-2

Số hiệu mảnh cạnh khung ngoài







10

Univercd

214

110/110



4

104

Số hiệu mảnh cạnh (giữa khung trong)







10

Vnarial

180

32/32



5

105

Khung trong, lưới km



1



10









6

106

Khung tọa độ địa lý







10









7

107

Khung ngoài



13



10









8

108-1

Tên nước góc khung







10

VHarial

184

80/80



8

108-2

Tên tỉnh góc khung







10

VHtime

192

55/55



8

108-3

Tên huyện góc khung







10

VHtime

192

40/40



9

109-1

Bảng chắp



1

BCHAP

10







Cell

9

109-2

Tên ở bảng chắp







10

VHarial

184

43/32



10

110

Tính chất tài liệu (MẬT)







10

VHcent

210

65/65



11

111-1

Thước đo góc PP' 3 độ





TPP3

10







Cell

11

111-2

Thước đo góc PP' 6 độ





TPP6

10







Cell

11

111-3

Giải thích thước đo góc PP'







10

vnArial

180

37/32



12

112

Điểm thiên văn

1



DTHVAN

10







Cell

13

113-1

Điểm tọa độ nhà nước thường

2a



DTDNN

10







Cell

13

113-2

Điểm tọa độ nhà nước trên gò

2b



DTDNNG

10







Cell

13

113-3

Điểm tọa độ nhà nước gắn trên vật kiến trúc

2c



DTDNNK

10







Cell

13

113-4

Điểm tọa độ cơ sở thường

4a



DTDCS

10







Cell

13

113-5

Điểm tọa độ cơ sở trên gò

4b



DTDCSG

10







Cell

13

113-6

Điểm tọa độ cơ sở gắn trên vật kiến trúc

4c



DTDCSK

10







Cell

13

113-8

Ghi chú độ cao các điểm tọa độ

2,4





10

Univercd

214

45/45



14

114-1

Điểm độ cao Nhà nước cơ bản

5a



DDCCB

10







Cell

14

114-2

Điểm độ cao Nhà nước thường, trên vật kiến trúc

5b,d



DDCTH

10







Cell

14

114-3

Điểm độ cao Nhà nước cơ bản trên gò

5c



DCCBGO

10







Cell

14

114-4

Điểm độ cao Nhà nước thường trên gò

5c



DCTHGO

10







Cell

14

114-5

Điểm độ cao kỹ thuật

6



DDCKTH

10







Cell

14

114-6

Ghi chú độ cao của điểm độ cao

5,6





10

Univercd

214

45/45



16

116

Số kinh vĩ độ







10

Russ

179

50/50



17

117

Số lưới ô vuông (km) chính







10

Univercdb

215

62/62



18

118

Số đai chính







10

Univercd

214

35/35



19

119

Giải thích khung nam (nét), thước tỷ lệ







10









20

120

Chữ giải thích khung nam







10

Vnarial

180

37/37



21

121

Năm in, lần xuất bản







10

VHarial

184

45/42



22

122

Tên nước tiếp biên







10

VHarial

184

55/52



23

123-1

Tên tỉnh tiếp biên







10

VHarial

184

45/45



23

123-2

Tên huyện tiếp biên







10

VHarial

184

35/35



24

124

Tên xã tiếp biên







10

Vnarial

180

45/45



25

125

Tên thôn xóm tiếp biên







10

Vnarial

180

37/37



26

126

Ghi chú đường đi tới







10

Vnarial

180

45/45



27

127

Lưới ô vuông (km) phụ



1



10









28

128

Số lưới ô vuông (km) phụ







10

Univercdb

215

60/60



29

129

Số đai phụ







10

Univercd

214

32/32



30

130

Đốt khung trong tọa độ địa lý



1;9



10







Multiline

32

132

Tên cơ quan xuất bản







10

VHarial, Vnarial

184, 180

45/42; 37/37

33

133-1

Thước độ dốc



1

TDOC10

10







Cell

33

133-2

Giải thích của thước độ dốc







10

Vnarial

180

37/37



34

134-1

Đường PP'



1

3

10









34

134-2

Khuyên PP'





PP

10







Cell

34

134-3

Ghi chú PP'







10

VHtime

192

52/52



35

135-1

Góc lệnh nam châm



1

GOCNC1, GOCNC2

10







Cell

35

135-2

Giải thích góc lệch nam châm







10

Vnarial

180

30/30



37

137

Các màu nền của giải thích khung nam



















NHÓM LỚP: THỦY VĂN

Tên file: (Phiên hiệu)_TH.dgn ……………………………… Tỷ lệ bản đồ quét: ………………………

Nội dung: Thủy văn - Thiết bị phụ thuộc                             Category:Thuyhe

Lớp

Code

Nội dung

Số KH (theo KH 1995)

Lực nét (weigh)

Tên ký hiệu, kiểu đường

Màu (colour)

Phông chữ

Ghi chú

Tên

Số

Cỡ (H/W)

1

201

Sông tự nhiên 1 nét

126

0-8

Sg1net

12







Linesty

2

202

Sông tự nhiên có nước theo mùa

127

1

Sgtheomua

12







Linesty

3

203

Đường bờ sông 2 nét, kênh >12m, ao, hồ

125b, 126, 145

1



12









4

204

Nền sông 2 nét, kênh>12m, ao, hồ

125, 126, 145





13







Fill

5

205

Bình độ sâu

136

1



12









6

206

Ghi chú bình độ sâu

136





12

vncour

196

45/45



7

207

Bờ sông 2 nét, ao hồ có nước theo mùa

127

1

Sgtheomua

12







Linesty

8

208

Nền sông, ao, hồ có nước theo mùa

127





13







Fill

9

209

Đường bờ biển



1



12









10

210

Nền biển







13







Fill

11

211

Đường mép nước

125a

1

Mepnuoc

12







Linesty

12

212

Đoạn sông suối khó xác định (nét)

128

1-9

Rgthvatb

12







Linesty

13

213

Đoạn sông suối khó xác định (vùng)

128





13







Fill

14

214

KH đoạn sông suối mất tích, chảy ngầm

129

1

HAM

12







Cell

15

215

Đường mép nước khi có lũ và triều kiệt

130

1

Mepnuoclu

12







Linesty

16

216

Sông, suối, hồ khô cạn (nét)

131

1

Songcan

14







Linesty

17

217

Sông, suối, hồ khô cạn (nền)

131



CAT

14







Pattern: R/C=15/15

18

218-1

Độ cao mực nước

132a



DCNUOC

12







Cell

18

218-2

Thời gian đo mực nước

132a





12

Univercd

214

45/45



18

218-3

Độ rộng, độ sâu và chất đáy, tốc độ chảy

132b,c





12

Univercd

214

45/45



18

218-4

Mũi tên độ rộng, sâu cho sông 2 nét

132c

3

Muiten

12







Linesty

18

218-5

Mũi tên độ rộng, sâu cho sông 1 nét

132c



CONGTN

12







Cell

18

218-6

Hướng dòng chảy

132b



HDCH25

12







Cell

19

219-1

Hướng dòng chảy và hướng thủy triều

132d

1

HTRIEU

12







Cell

19

219-2

Hướng dòng chảy và hướng thủy triều không rõ nét

132e

1

HTREUK

12







Cell

20

220

Cột đo nước

133



DONUOC

10







Cell

21

221-1

Giếng nước xây phi TL

134a

1

GIXPTL

12







Cell

21

221-2

Giếng nước xây theo TL

134a

3

GIXTL

10,13





Cell (thu, phóng theo TL)

21

221-3

Mạch nước khoáng

135

1

MACH

12







Cell

21

221-4

Giếng nước không xây phi TL

134b

1

GIKPTL

12







Cell

21

221-5

Giếng nước không xây theo TL

134b

3

GIKTL

10,13





Cell (thu, phóng theo TL)

22

222-1

Đường bờ mương đắp cao, xây 1

148a1

1

Bokenhxdc1

10







Linestyle

22

222-2

Đường bờ mương đắp cao, xây 2

148a2

1

Bokenhxdc2

10







Linestyle

22

222-3

Đường bờ mương đắp cao, xây 3

148a3

1

Bokenhxdc3

10







Linestyle

22

222-4

Đường bờ mương đắp cao, đất 1

148b1

1

Bokenhdc1

10







Linestyle

22

222-5

Đường bờ mương đắp cao, đất 2

148b2

1

Bokenhdc2

10







Linestyle

22

222-6

Đường bờ mương đắp cao, đất 3

148b3

1

Bokenhdc3

10







Linestyle

23

223-1

Đường bờ mương xẻ sâu, xây 1

149 a1

1

Bokenhxslon

10







Linestyle

23

223-2

Đường bờ mương xẻ sâu, xây 2

149 a2

1

Bokenhxsnho

10







Linestyle

23

223-3

Đường bờ mương xẻ sâu, đắp đất 1

149b1

1

Bokenhdatsx

10







Linestyle

23

223-4

Đường bờ mương xẻ sâu, đắp đất 2

149b2

1

Bodoc

12







Linestyle

24

224

Ranh giới các bãi: bùn, cát, san hô…

137-140



Rgthvata

10







Linestyle

25

225

Bãi bùn ven bờ

137a



BUN

10





Pattern; R/C: 50/0

26

226-1

Đầm lầy nước ngọt khó qua

177a



DAMLKH

12





Pattern; R/C: 25/0, AA=00

26

226-2

Đầm lầy nước ngọt dễ qua

177b



DAMLDE

12





Pattern; R/C: 25/0, AA=00

26

226-3

Độ sâu đầm lầy nước ngọt

177





12

Univercd

214

45/45



27

227

Bãi cát ven bờ

137b



CAT

10





Pattern R/C: 15/15

28

228

Bãi đá, sỏi, vỏ sò ốc ven bờ

137c



DASOI

10







Cell

29

229-1

Đầm lầy nước mặn khó qua

178a



DAMLKH

12





Pattern; R/C: 25/0, AA=900

29

229-2

Đầm lầy nước mặn dễ qua

178b



DAMLDE

12





Pattern; R/C: 25/0, AA=900

29

229-3

Độ sâu đầm lầy nước mặn

178





12

Univercd

214

45/45

30

230

Bãi san hô nổi, chìm

138



Sanho, CAT

14







Linesty, pattern, R/C=15/15

31

231-1

Máng dẫn nước nổi, trên trụ xây

147-a

9

Mang-a

12









31

231-2

Máng dẫn nước ở mặt đất

147-b

4

Mang-b

12









32

232

Bãi rong tảo

139



RTAO, Rgthvata

10







Cell, Linesty

33

233-1

Đá dưới nước: (chìm, nổi) cụm khối

140a,b



DAKHOI, Rgthvata

10







Cell, Linesty

33

233-2

Đá dưới nước: (chìm, nổi) đứng lẻ

140a,b



DALE

10







Cell

34

234-1

Thác

141

1

Thac

12







Linesty

34

234-2

Ghềnh

142

1

DABAI, DOBE

12







Cell

35

235-1

Bờ dốc TN đất, sỏi, cát dưới chân không có bãi

143-1-b



Bodoc

12







Linesty

35

235-2

Bờ dốc TN đá dưới chân không có bãi

143-2-b



Bodoc

12







Linesty

35

235-3

Tỷ cao bờ dốc tự nhiên không có bãi

143





14

Univercd

214

45/45



37

237-1

Bờ cạp bê tông dưới chân có bãi

144-1-a



Bocapxay

10







Linesty

37

237-2

Bờ cạp bê tông dưới chân không bãi

144-1-b



Bocapxay

12







Linesty

37

237-3

Bờ cạp đá hộc dưới chân có bãi

144-2-a



Bocapda

10







Linesty

37

237-4

Bờ cạp đá hộc dưới chân không có bãi

144-2-b



Bocapda Bocapxay

10, 12







Linesty

37

237-5

Bờ cạp tre gỗ

144-3



Bocaptre

10







Linesty

38

238-1

Cống trên kênh mương có thiết bị theo TL

150-a



CONGA

10







Cell

38

238-2

Cống trên kênh mương không có thiết bị theo TL

150-b



CONGB

10







Cell

38

238-3

Cống tháo nước vào đồng

150-c



CONGTN

10







Cell

38

238-4

Cống trên kênh mương có thiết bị phi tỷ lệ

150-a



CONGA1

10







Cell

38

238-5

Cống trên kênh mương không có thiết bị phi tỷ lệ

150-b



CONGB1

10







Cell

38

238-6

Trạm bơm

150-d



TRBOM

10







Cell

39

239

Kênh đào rộng từ 8-12m

145

7

Sg1net

12







Linesty

40

240

Kênh đào dưới 8m

145

3

Sg1net

12







Linesty

41

241-1

Kênh mương đang đào rộng từ 8-12m

146

7

Kenhdd-1n

12







Linesty

41

241-2

Kênh mương đang đào rộng dưới 8m

146

3

Kenhdd-1n

12







Linesty

41

241-3

Kênh mương đang đào rộng trên 12m (viền)

146

1

Kenhdd-2n

12







Linesty

42

242

Kênh mương đang đào rộng trên 12m (nền)

146

8-12

Kenhdd-1n

13







Linesty

43

243-1

Đập xây ôtô qua được, có cống

151-a



dapxaya, CONGTN

10







Linesty, cell

43

243-2

Đập xây ôtô không qua được, không có cống

151-b



Dapxayb

10







Linesty

43

243-3

Đập đất ôtô qua được, có cống

152-a



Dapdat, CONGTN

10







Linesty, cell

43

243-4

Đập đất ôtô không qua được, không có cống

152-b



Dapdat

10







Linesty

43

243-5

Đập tràn (xây)

153



Daptran

10







Linesty

43

243-6

Đập chắn sóng xây bê tông theo tỷ lệ

154-a



Bokenhxdc3

10







Linesty

43

243-7

Đập chắn sóng xây bê tông nửa tỷ lệ

154-a



Dapchsxay

10







Linesty

43

243-8

Đập chắn sóng xếp đá hộc theo tỷ lệ

154-b



Bokenhdc3, DAP

10





Linesty, pattern (R/C=0/0)

43

243-9

Đập chắn sóng xếp đá hộc nửa tỷ lệ

154-b



dapchsda

10







Linesty

44

244-1

Đê có con trạch

155-a



De, Deconchach

10







Linesty

44

244-2

Đoạn nhiều tầng, bậc

155-b



Detang, De, Bodoc

10







Linesty, multiline

44

244-3

Đoạn xây

155-c



Dexay

10







Linesty

44

244-4

Đoạn kè đá

155-d



Dekeda

10







Linesty

44

244-5

Đoạn kè tre, nứa, gỗ

155-e



Dekego

10







Linesty

44

244-6

Điếm canh đê

156



DIEMCD

10







Cell

44

244-7

Ghi chú tỷ cao con chạch

GC-15





10

Univercd

214

45/45



45

245-1

Tên vịnh, eo biển, cửa biển, hồ lớn cấp 1

GC-24





12

VHtime Bi

195

170/170



45

245-2

Tên vịnh, eo biển, cửa biển, hồ lớn cấp 2

GC-24





12

VHtime Bi

195

135/135



45

245-3

Tên vịnh, eo biển, cửa biển, hồ lớn cấp 3

GC-24





12

VHtime Bi

195

110/110



45

245-4

Tên vịnh, eo biển, cửa biển, hồ lớn cấp 4

GC-24





12

VHtime Bi

195

75/75



45

245-5

Tên vịnh, eo biển, cửa biển, hồ lớn cấp 5

GC-24





12

VHtime Bi

195

60/60



45

245-6

Tên vịnh, eo biển, cửa biển, hồ lớn cấp 6

GC-24





12

VHtime Bi

195

55/55



45

245-7

Tên vịnh, eo biển, cửa biển, hồ lớn cấp 7

GC-24





12

VHtime Bi

195

47/47



46

246-1

Tên sông chạy được tàu thủy cấp 1

GC-25





12

VHtime Bi

195

122/122



46

246-2

Tên sông chạy được tàu thủy cấp 2

GC-25





12

VHtime Bi

195

112/112



46

246-3

Tên sông chạy được tàu thủy cấp 3

GC-25





12

VHtime Bi

195

100/100
