BỘ TÀI NGUYÊN VÀ MÔI TRƯỜNG ------	CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM Độc lập - Tự do - Hạnh phúc -------------
Số: 05/2008/QĐ-BTNMT	Hà Nội, ngày 26 tháng 08 năm 2008

QUYẾT ĐỊNH

SỬA ĐỔI, BỔ SUNG MỘT SỐ ĐIỀU CỦA QUY ĐỊNH ÁP DỤNG CHUẨN THÔNG TIN ĐỊA LÝ CƠ SỞ QUỐC GIA BAN HÀNH KÈM THEO QUYẾT ĐỊNH SỐ 06/2007/QĐ-BTNMT NGÀY 27 THÁNG 02 NĂM 2007 VÀ QUYẾT ĐỊNH SỐ 08/2007/QĐ-BTNMT NGÀY 14 THÁNG 5 NĂM 2007 CỦA BỘ TRƯỞNG BỘ TÀI NGUYÊN VÀ MÔI TRƯỜNG

BỘ TRƯỞNG BỘ TÀI NGUYÊN VÀ MÔI TRƯỜNG

Căn cứ Nghị định số 25/2008/NĐ-CP ngày 04 tháng 3 năm 2008 của Chính phủ quy định chức năng, nhiệm vụ, quyền hạn và cơ cấu tổ chức của Bộ Tài nguyên và Môi trường;
Căn cứ Nghị định số 12/2002/NĐ-CP ngày 22 tháng 01 năm 2002 của Chính phủ về hoạt động đo đạc và bản đồ;
Theo đề nghị của Cục trưởng Cục Đo đạc và Bản đồ Việt Nam, Vụ trưởng Vụ Pháp chế,

QUYẾT ĐỊNH

Điều 1. Sửa đổi, bổ sung một số điều của Quy định áp dụng chuẩn thông tin địa lý cơ sở quốc gia ban hành theo Quyết định số 06/2007/QĐ-BTNMT ngày 27 tháng 02 năm 2007 và Quyết định số 08/2007/QĐ-BTNMT ngày 14 tháng 5 năm 2007 đính chính Quy định áp dụng chuẩn thông tin địa lý cơ sở quốc gia ban hành theo Quyết định số 06/2007/QĐ-BTNMT ngày 27 tháng 02 năm 2007 của Bộ trưởng Bộ Tài nguyên và Môi trường như sau:

1. Sửa đổi khoản 4 điều 1 như sau:

“4. Quy chuẩn lập danh mục đối tượng địa lý;”

2. Hủy bỏ điều 3.

3. Bổ sung khoản 6, khoản 7 điều 4 như sau:

“6. Các ký hiệu sử dụng trong các lược đồ tĩnh (gói, lớp) UML:

	Chỉ mối quan hệ kết hợp (association)
	Chỉ mối quan hệ tổng quát hóa (generalization)
	Chỉ mối quan hệ kết tập (aggregation)
	Chỉ mối quan hệ tổ hợp, hoặc cấu thành (composition)
	Chỉ mối quan hệ phụ thuộc (dependency)

7. Các thuật ngữ khác

- XML (eXtensible Markup Language - Ngôn ngữ đánh dấu mở rộng) là ngôn ngữ xây dựng cấu trúc tài liệu văn bản.

- GML (Geopraphy Markup Language - Ngôn ngữ đánh dấu địa lý mở rộng) là một tập hợp các lược đồ XML để mô hình hóa, lưu trữ và trao đổi thông tin địa lý.

- Lược đồ GML cơ sở là lược đồ XML bao gồm một tập hữu hạn các thành phần từ GML.

- Lược đồ ứng dụng GML là lược đồ XML được lập theo các nguyên tắc của GML cho một lược đồ ứng dụng cụ thể”.

4. Sửa đổi điểm b, bổ sung điểm đ, điểm e khoản 2 điều 5 như sau:

“b. Sử dụng lớp UML

- Lớp UML được sử dụng để:

+ Biểu diễn kiểu đối tượng địa lý, hoặc kiểu dữ liệu trong một lược đồ ứng dụng;

+ Biểu diễn các khái niệm trong các mô hình khái niệm.

- Lớp UML bao gồm các thành phần sau đây:

+ Tên lớp;

+ Các thuộc tính;

+ Các quan hệ;

- Các yêu cầu khi xây dựng lớp UML:

+ Tên lớp là duy nhất;

+ Các thuộc tính của lớp có thể được xác định trực tiếp trong lớp đó hoặc gián tiếp thông qua các quan hệ với các lớp khác.

+ Xác định các quan hệ mà lớp tham gia với các lớp khác.

đ. Định nghĩa thuộc tính cho lớp UML

Thuộc tính của UML được trình bày theo cú pháp sau:

[Phạm vi] Tên thuộc tính [Số thể hiện] [: Kiểu dữ liệu] [=Các giá trị khởi tạo]

Trong đó:

- Phạm vi: chỉ ra khả năng truy cập thông tin từ các lớp khác đến một thuộc tính của đối tượng; thông tin này luôn có giá trị là “public”;

- Tên thuộc tính: chỉ ra tên của thuộc tính; tên thuộc tính phải đảm bảo yêu cầu duy nhất trong một lớp UML;

- Số thể hiện: số thể hiện tối thiểu và tối đa của thuộc tính; thông tin này được trình bày theo cú pháp [a .. b] trong đó a là số thể hiện tối thiểu, b là số thể hiện tối đa, giá trị mặc định là 1 trong trường hợp không trình bày số thể hiện;

- Kiểu dữ liệu: kiểu giá trị thuộc tính có thể nhận;

- Các giá trị khởi tạo: các giá trị mặc định được gán cho thuộc tính.

e. Quy tắc đặt tên

- Tên gói, tên lớp gồm một hoặc nhiều từ không dấu viết liền nhau hoặc nối với nhau bằng ký tự gạch dưới “_”, mỗi từ có ký tự đầu là chữ cái in hoa.

- Tên thuộc tính, tên của vai trò quan hệ liên kết gồm một hoặc nhiều từ không dấu viết liền nhau, từ đầu tiên có ký tự đầu là chữ cái thường, các từ tiếp theo có ký tự đầu là chữ cái in hoa”.

5. Sửa đổi khoản 2 điều 8 như sau:

“2. Nội dung mô hình đối tượng địa lý tổng quát

a. Các đặc tính cơ bản của kiểu đối tượng địa lý quy định tại mục 1.1 Phụ lục số I ban hành kèm theo Quyết định này;

b. Mô hình đối tượng địa lý tổng quát quy định tại mục 1.2 Phụ lục số I ban hành kèm theo Quyết định này;”

6. Sửa đổi khoản 2 điều 9 như sau:

“2. Các quy tắc xây dựng lược đồ ứng dụng

a. Quy tắc đặt tên lược đồ ứng dụng (bao gồm tên và phiên bản) quy định tại mục 2.1 Phụ lục số I ban hành kèm theo Quyết định này;

b. Quy định về lập tài liệu mô tả lược đồ ứng dụng quy định tại mục 2.2 Phụ lục số I ban hành kèm theo Quyết định này;

c. Quy tắc định nghĩa thuộc tính không gian, thuộc tính thời gian và các thuộc tính khác (gọi chung là thuộc tính chủ đề - thematic attributes) của kiểu đối tượng địa lý trong lược đồ ứng dụng quy định tại mục 2.4 Phụ lục số I ban hành kèm theo Quyết định này;

d. Quy tắc mô tả kiểu đối tượng địa lý được định nghĩa theo mô hình đối tượng địa lý tổng quát bằng UML trong lược đồ ứng dụng quy định tại mục 2.5 Phụ lục số I ban hành kèm theo Quyết định này;

đ. Quy tắc sử dụng danh mục đối tượng địa lý khi xây dựng lược đồ ứng dụng quy định tại mục 2.6 Phụ lục số I ban hành kèm theo Quyết định này;”

7. Bổ sung các điểm a, b, c, d, đ khoản 2, các điểm a, b, c, d, đ khoản 3 điều 11 như sau:

“2. Mô hình khái niệm không gian hình học

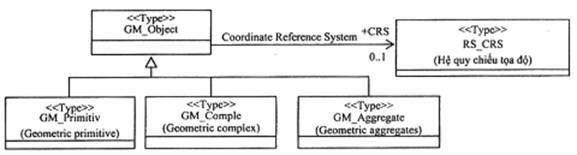

a. Gói Geometry root quy định tại mục 1.1 Phụ lục số II ban hành kèm theo Quyết định này;

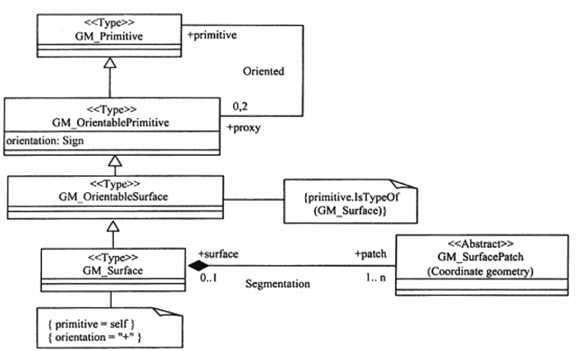

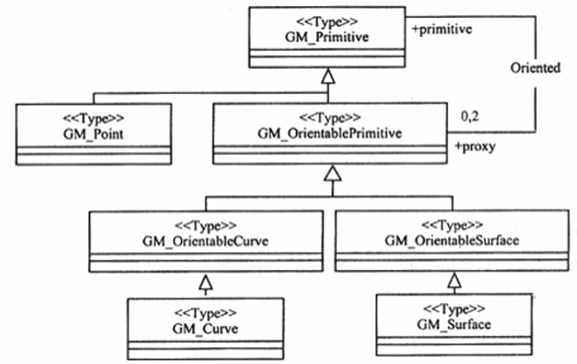

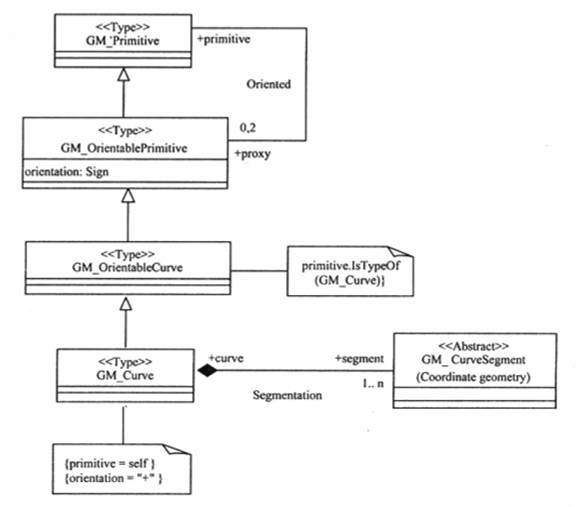

b. Gói Geometric primitive quy định tại mục 1.2 Phụ lục số II ban hành kèm theo Quyết định này;

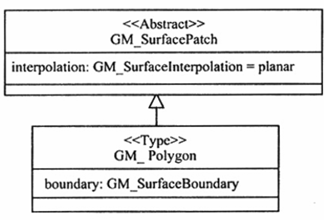

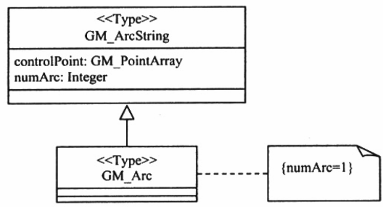

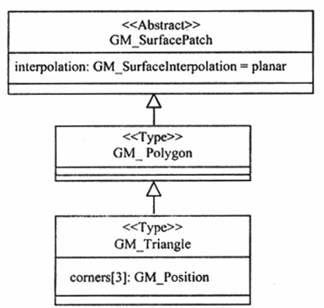

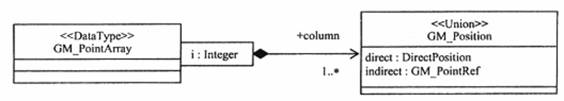

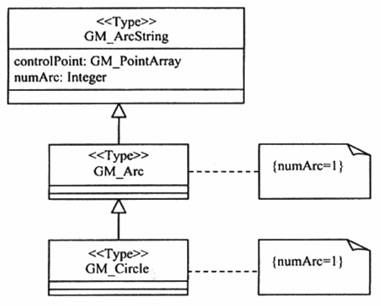

c. Gói Coordinate Geometry quy định tại mục 1.3 Phụ lục số II ban hành kèm theo Quyết định này;

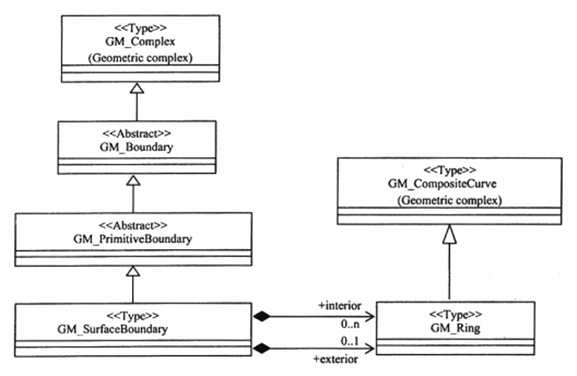

d. Gói hình học phức (Geometric complex) quy định tại mục 1.4 Phụ lục số II ban hành kèm theo Quyết định này;

đ. Gói hình học kết tập (Geometric aggregates) quy định tại mục 1.5 Phụ lục số II ban hành kèm theo Quyết định này.

3. Mô hình khái niệm không gian Topo

a. Gói Topology root quy định tại mục 2.1 Phụ lục số II ban hành kèm theo Quyết định này;

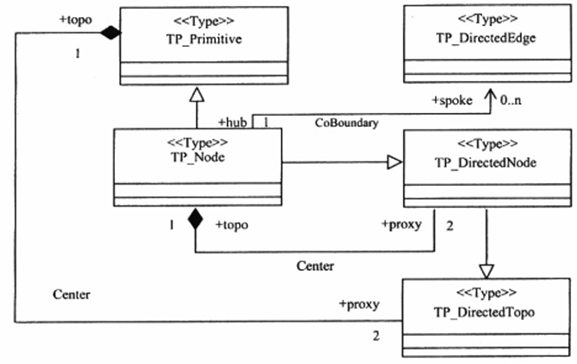

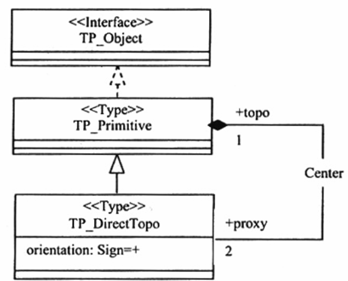

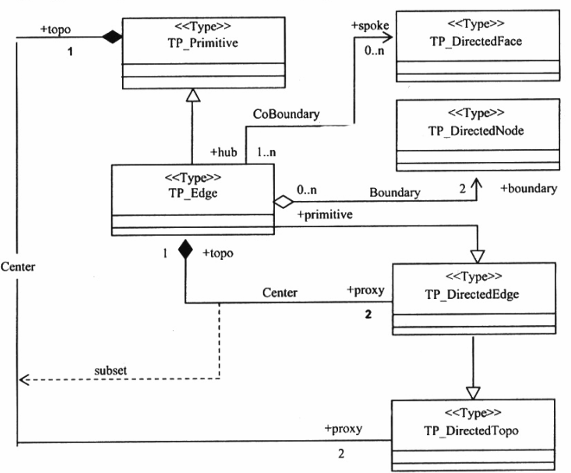

b. Gói Topological primitive quy định tại mục 2.2 Phụ lục số II ban hành kèm theo Quyết định này;

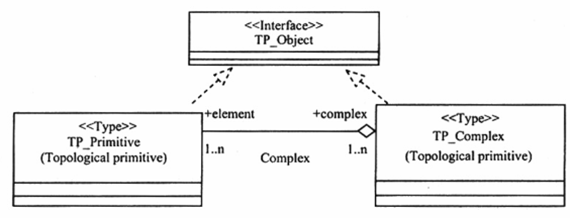

c. Gói Topology complex quy định tại mục 2.3 Phụ lục số II ban hành kèm theo Quyết định này;

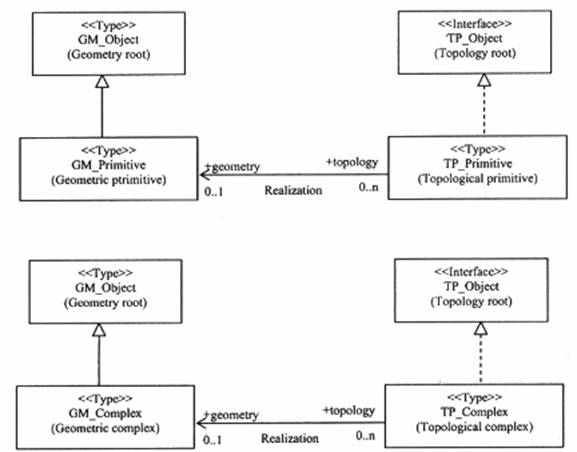

d. Quan hệ giữa gói Geometry và gói Topology quy định tại mục 2.4 Phụ lục số II ban hành kèm theo Quyết định này”.

8. Sửa đổi các điểm a, b khoản 2 điều 13 như sau:

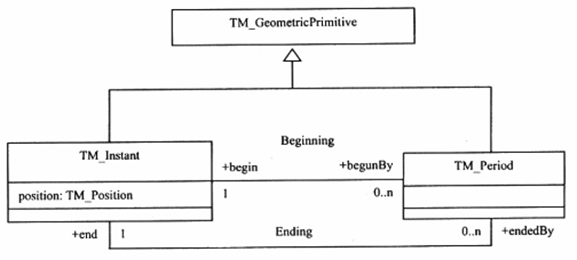

“a. Đối tượng hình học thời gian quy định tại mục 1 Phụ lục số III ban hành kèm theo Quyết định này;

b. Đối tượng topo thời gian quy định tại mục 2 Phụ lục số III ban hành kèm theo Quyết định này.”

9. Sửa đổi khoản 2, khoản 7 và bổ sung khoản 8 điều 15 như sau:

“2. Quy định tên gọi trong danh mục đối tượng địa lý

Xác định tên gọi duy nhất đối với tất cả các kiểu đối tượng địa lý khi mô tả trong danh mục đối tượng địa lý.

Xác định tên gọi duy nhất đối với tất cả các thuộc tính của đối tượng địa lý, các quan hệ liên kết các đối tượng địa lý khi mô tả kiểu đối tượng địa lý trong danh mục đối tượng địa lý”.

“7. Quy định chi tiết về thông tin cần có trong danh mục đối tượng địa lý

a. Mô hình khái niệm danh mục đối tượng địa lý quy định tại mục 1 Phụ lục số IV ban hành kèm theo Quyết định này;

b. Áp dụng mô hình khái niệm danh mục đối tượng địa lý để lập danh mục đối tượng địa lý cơ sở quốc gia quy định tại mục 2 Phụ lục số IV ban hành kèm theo Quyết định này.

8. Danh mục đối tượng địa lý của các loại dữ liệu địa lý thuộc chuyên ngành Tài nguyên và Môi trường phải được xây dựng dựa trên danh mục đối tượng địa lý cơ sở quy định tại Phụ lục số V ban hành kèm theo Quyết định này”.

10. Bổ sung khoản 3, khoản 4 Điều 17 như sau:

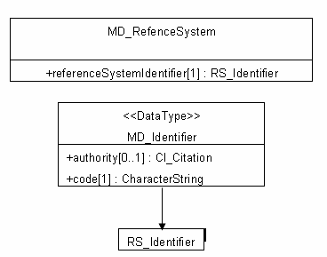

“3. Thông tin mô tả hệ quy chiếu tọa độ quy định tại mục 1 Phụ lục số VI ban hành kèm theo Quyết định này;

4. Quy định về mã hệ quy chiếu tọa độ quy định tại mục 2 Phụ lục số VI ban hành kèm theo Quyết định này.”

11. Bổ sung khoản 3, khoản 4, khoản 5 Điều 19 như sau:

“3. Các yêu cầu chung về xây dựng siêu dữ liệu địa lý

Siêu dữ liệu địa lý được lập theo hai cấp độ:

- Cấp độ 1: cấp độ tối thiểu nhất, bao gồm một tập các phần tử siêu dữ liệu địa lý cần thiết nhất phục vụ cho các mục đích tìm kiếm dữ liệu địa lý;

- Cấp độ 2: cấp độ mở rộng, bao gồm các phần tử siêu dữ liệu ở cấp độ 1 và các phần tử siêu dữ liệu tuỳ chọn khác.

Siêu dữ liệu địa lý phải được lập tối thiểu ở cấp độ 1.

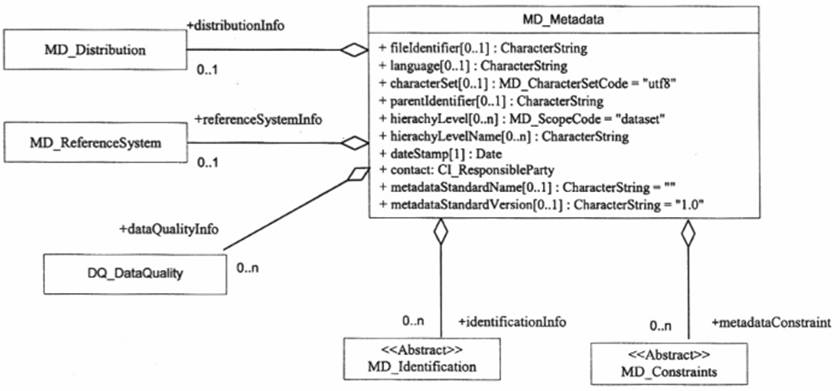

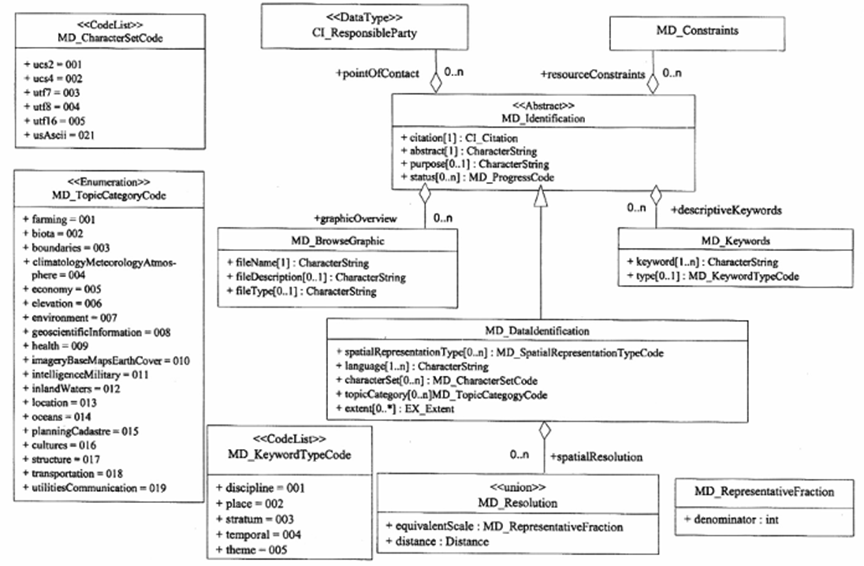

4. Cấu trúc siêu dữ liệu địa lý

Cấu trúc và nội dung siêu dữ liệu địa lý được quy định tại Phụ lục số VII ban hành kèm theo Quyết định này.

5. Công cụ hỗ trợ lập siêu dữ liệu địa lý

Khuyến khích sử dụng phần mềm hỗ trợ lập siêu dữ liệu địa lý do Cục Đo đạc và Bản đồ Việt Nam phát hành”.

12. Sửa đổi điểm a, điểm b khoản 1, bổ sung điểm d, điểm đ khoản 2 Điều 21 như sau:

“1. Quy định về tiêu chí đánh giá chất lượng

a. Nhóm tiêu chí đánh giá chất lượng theo định lượng quy định tại mục 1 Phụ lục số VIII ban hành kèm theo Quyết định này;

b. Nhóm tiêu chí đánh giá chất lượng theo định tính quy định tại mục 2 Phụ lục số VIII ban hành kèm theo Quyết định này.

2. Quy định về phương pháp đánh giá chất lượng dữ liệu địa lý

d. Phương pháp đánh giá chất lượng trực tiếp định tại mục 3 Phụ lục số VIII ban hành kèm theo Quyết định này;

đ. Các phép đo chất lượng dữ liệu địa lý quy định tại mục 4 Phụ lục số VIII ban hành kèm theo Quyết định này.”

13. Sửa đổi, bổ sung điểm a, điểm b khoản 3 Điều 23 như sau:

“a. Việc mã hóa danh mục trình bày dữ liệu địa lý được thực hiện theo lược đồ XML quy định tại Phụ lục số IX ban hành kèm theo Quyết định này;

b. Ngoài các quy định tại khoản 2 và điểm a khoản 3 Điều 23 được phép áp dụng đặc tả kỹ thuật trình bày của Hiệp hội OpenGIS (Styled Layer Descriptor Implementation Specification) để xây dựng, mã hóa danh mục trình bày dữ liệu địa lý”.

14. Sửa đổi điểm a, điểm b và bổ sung điểm c khoản 3 Điều 25 như sau:

“a. Lược đồ ứng dụng GML của các loại dữ liệu địa lý nêu tại Điều 2 Chương I được xây dựng theo lược đồ GML cơ sở quy định tại Phụ lục số X ban hành kèm theo Quyết định này;

b. Lược đồ ứng dụng GML được xây dựng theo các quy tắc quy định tại Phụ lục số XI ban hành kèm theo Quyết định này;

c. Các lược đồ ứng dụng UML được chuyển sang lược đồ ứng dụng GML theo quy định tại Phụ lục số XII ban hành kèm theo Quyết định này.”

Điều 2. Quyết định này có hiệu lực sau 15 ngày, kể từ ngày đăng Công báo.

Điều 3. Cục trưởng Cục Đo đạc và Bản đồ Việt Nam, Giám đốc Sở Tài nguyên và Môi trường các tỉnh, thành phố trực thuộc Trung ương, Thủ trưởng các cơ quan, đơn vị có liên quan chịu trách nhiệm thi hành Quyết định này.

KT. BỘ TRƯỞNG
THỨ TRƯỞNG

Nguyễn Văn Đức

PHỤ LỤC SỐ I

MÔ HÌNH CẤU TRÚC DỮ LIỆU ĐỊA LÝ
(ban hành kèm theo Quyết định số 05/2008/QĐ-BTNMT ngày 26 tháng 8 năm 2008 của Bộ trưởng Bộ Tài nguyên và Môi trường)

1. Nội dung mô hình đối tượng địa lý tổng quát

1.1. Các đặc tính cơ bản của kiểu đối tượng địa lý

- Tên gọi của kiểu đối tượng địa lý

- Định nghĩa hoặc mô tả về kiểu đối tượng địa lý

- Các thuộc tính của kiểu đối tượng địa lý

- Các quan hệ liên kết giữa các kiểu đối tượng địa lý

- Các quan hệ tổng quát hóa và chi tiết hóa giữa các kiểu đối tượng địa lý.

Các đặc tính cơ bản nêu trên được mô hình hóa trong một mô hình khái niệm gọi là mô hình đối tượng địa lý tổng quát.

1.2. Mô hình đối tượng địa lý tổng quát

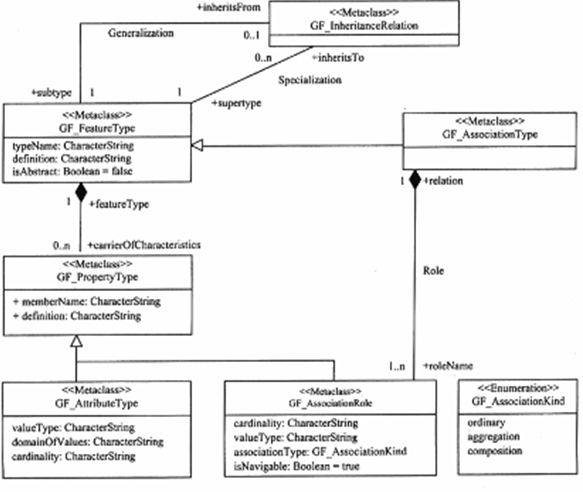

Các khái niệm dùng để định nghĩa kiểu đối tượng địa lý được thể hiện trong mô hình đối tượng địa lý tổng quát dưới đây:

Trong đó:

a. GF_FeatureType là siêu lớp mà thể hiện của nó là lớp UML mô tả các kiểu đối tượng địa lý trong lược đồ ứng dụng.

- typeName là tên của kiểu đối tượng địa lý duy nhất trong một lược đồ ứng dụng;

- definition là định nghĩa hoặc mô tả về kiểu đối tượng địa lý;

- isAbstract chỉ ra có hay không có kiểu đối tượng địa lý là kiểu đối tượng trừu tượng;

- carrierOfCharacteristics là vai trò liên kết trong quan hệ tổ hợp giữa lớp GF_FeatureType với lớp GF_PropertyType

b. GF_PropertyType là lớp trừu tượng mô tả đặc tính của các kiểu đối tượng địa lý:

- memberName là tên đặc tính;

- definition là định nghĩa hoặc mô tả đặc tính;

- featureType là kiểu đối tượng địa lý có chứa đặc tính.

c. GF_AttributeType là siêu lớp mà thể hiện của nó là các lớp UML mô tả các thuộc tính của các kiểu đối tượng địa lý trong lược đồ ứng dụng:

- valueType là tên kiểu dữ liệu của thuộc tính;

- domainOfValues là miền giá trị của thuộc tính;

- cardinality[0..1] là số thể hiện tối thiểu và tối đa của thuộc tính.

d. GF_AssociationType là siêu lớp mô tả kiểu quan hệ liên kết giữa các kiểu đối tượng địa lý:

- typeName [0..1] là tên quan hệ liên kết duy nhất trong lược đồ ứng dụng.

- definition [0..1] là định nghĩa hoặc mô tả quan hệ liên kết;

- roleName là tên của vai trò liên kết.

đ. GF_AssociationRole là siêu lớp mô tả vai trò của lớp trong các quan hệ liên kết:

- cardinality là mô tả số thể hiện tối thiểu và tối đa của vai trò quan hệ liên kết giữa đối tượng này với đối tượng khác;

- valueType là kiểu đối tượng địa lý trong quan hệ liên kết;

- associationType là loại quan hệ liên kết;

- isNavigable chỉ ra có hay không có quan hệ được giới hạn theo một chiều nhất định.

e. GF_AssociationKind là lớp định nghĩa danh sách cố định các loại quan hệ liên kết giữa các kiểu đối tượng địa lý. Quan hệ giữa các kiểu đối tượng địa lý phải là một trong số các loại sau:

- association là quan hệ liên kết;

- aggregation là quan hệ kết tập;

- composition là quan hệ tổ hợp.

g. GF_InheritanceRelation là lớp mô tả quan hệ kế thừa giữa các kiểu đối tượng địa lý:

- supertype là tên của kiểu đối tượng địa lý cơ sở;

- subtype là tên của kiểu đối tượng địa lý dẫn xuất.

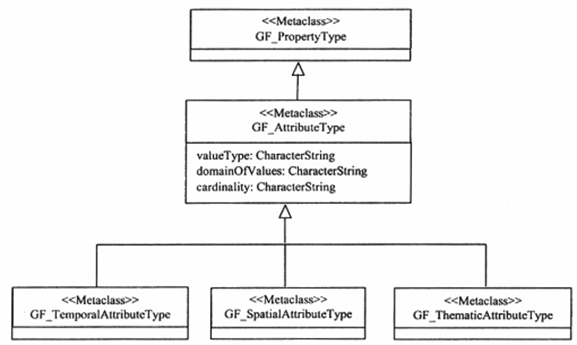

Thuộc tính của kiểu đối tượng địa lý được mô tả theo lược đồ lớp UML sau:

Trong đó:

h. GF_SpatialAttributeType là siêu lớp mô tả các thuộc tính không gian của kiểu đối tượng địa lý. Kiểu dữ liệu của thuộc tính không gian phải là một trong các kiểu dữ liệu dẫn xuất từ các lớp GM_Object hoặc TP_Object trong mô hình khái niệm dữ liệu không gian;

i. GF_TemporalAttributeType là siêu lớp mô tả các thuộc tính thời gian của kiểu đối tượng địa lý. Kiểu dữ liệu của thuộc tính thời gian phải là một trong các kiểu dữ liệu dẫn xuất từ lớp TM_Object trong mô hình khái niệm dữ liệu thời gian;

k. GF_ThematicAttributeType là siêu lớp mô tả thuộc tính chủ đề của kiểu đối tượng địa lý. Kiểu dữ liệu của thuộc tính chủ đề phải là một trong số các kiểu dữ liệu nguyên thủy hoặc các kiểu dữ liệu khác được quy định trong lược đồ ứng dụng.

Quan hệ giữa các kiểu đối tượng địa lý được phân thành 2 loại:

+ Quan hệ tổng quát hoá/ chi tiết hóa

+ Quan hệ liên kết.

Quan hệ tổng quát hóa/chi tiết hóa chỉ được áp dụng cho kiểu đối tượng, quan hệ liên kết có thể được áp dụng cho kiểu đối tượng và đối tượng.

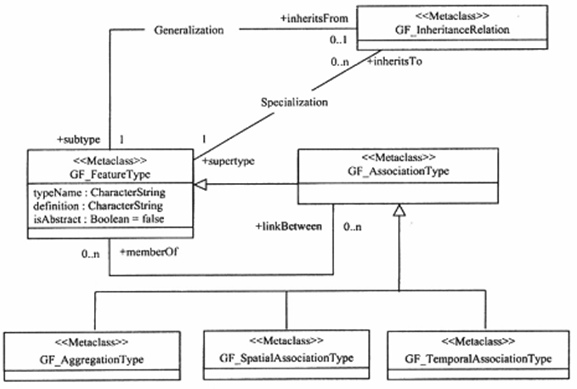

Quan hệ liên kết mô tả bởi siêu lớp GF_AssociationType được chi tiết hóa thành các loại quan hệ theo lược đồ lớp UML sau:

Trong đó:

l. GF_AggregationType là lớp mô tả quan hệ kết tập giữa các kiểu đối tượng địa lý;

m. GF_SpatialAssociationType là lớp mô tả quan hệ liên kết không gian giữa các kiểu đối tượng địa lý;

o. GF_TemporalAssociationType là lớp mô tả quan hệ liên kết thời gian giữa các kiểu đối tượng địa lý.

2. Quy tắc xây dựng lược đồ ứng dụng

2.1. Quy tắc đặt tên lược đồ ứng dụng (bao gồm tên và phiên bản)

- Lược đồ ứng dụng phải có tên gọi và số phiên bản;

- Lược đồ ứng dụng được mô tả bởi một gói UML. Tên gọi và số phiên bản của lược đồ ứng dụng phải được ghi nhận trong tài liệu mô tả gói UML.

2.2. Quy định về tập tài liệu mô tả lược đồ ứng dụng

- Lược đồ ứng dụng phải có tài liệu mô tả chi tiết kèm theo;

- Tài liệu mô tả lược đồ ứng dụng có thể được kết xuất tự động từ công cụ phần mềm hỗ trợ xây dựng lược đồ ứng dụng;

- Thông tin mô tả sự liên quan giữa lược đồ ứng dụng và danh mục đối tượng địa lý được ghi nhận trong tài liệu mô tả lược đồ ứng dụng nếu tồn tại mối quan hệ giữa các lớp hoặc các thành phần UML khác trong lược đồ ứng dụng với các thông tin đã được chỉ ra trong tài liệu danh mục đối tượng địa lý;

- Tài liệu mô tả của các kiểu đối tượng địa lý được biểu diễn trong lược đồ ứng dụng phải tuân thủ các quy định trong quy chuẩn phương pháp lập danh mục đối tượng địa lý.

2.3. Quy tắc mô tả mối quan hệ giữa lược đồ ứng dụng với các lược đồ khái niệm khác

- Cấu trúc dữ liệu địa lý phải được mô tả bằng lược đồ ứng dụng.

- Quan hệ phụ thuộc giữa các gói UML được áp dụng để biểu diễn quan hệ giữa lược đồ ứng dụng với các lược đồ khái niệm khác nếu lược đồ ứng dụng có sử dụng các thành phần từ các lược đồ khái niệm này.

2.4. Quy tắc định nghĩa thuộc tính không gian, thuộc tính thời gian và các thuộc tính khác (gọi chung là thuộc tính chủ đề - thematic attributes) của kiểu đối tượng địa lý trong lược đồ ứng dụng.

a. Quy tắc định nghĩa thuộc tính không gian trong lược đồ ứng dụng:

- Đặc tính không gian của đối tượng địa lý có thể được mô tả bởi một hoặc nhiều thuộc tính không gian. Trong một lược đồ ứng dụng, một thuộc tính không gian là kiểu dẫn xuất của thuộc tính đối tượng. Mô hình và các kiểu dữ liệu không gian được quy định trong quy chuẩn lược đồ khái niệm không gian.

- Trong một lược đồ ứng dụng thuộc tính không gian được biểu diễn theo một trong hai cách sau:

+ Bởi thuộc tính của lớp UML (lớp UML được sử dụng để mô tả một kiểu đối tượng địa lý). Trong trường hợp này thuộc tính sẽ có kiểu dữ liệu là một trong các kiểu đối tượng không gian được quy định trong quy chuẩn mô hình khái niệm dữ liệu không gian;

+ Bởi quan hệ liên kết giữa lớp UML mô tả một kiểu đối tượng địa lý với một lớp UML mô tả một kiểu đối tượng không gian được quy định trong quy chuẩn mô hình khái niệm dữ liệu không gian;

- Một thuộc tính không gian phải có giá trị là các đối tượng không gian. Các đối tượng không gian được phân loại thành: kiểu đối tượng hình học và kiểu đối tượng Topo. Hai loại này được phân loại chi tiết thành kiểu đối tượng nguyên thủy, kiểu đối tượng phức, hoặc kiểu đối tượng tập hợp (đối với kiểu đối tượng hình học). Các kiểu đối tượng không gian được liệt kê trong bảng dưới đây được sử dụng làm giá trị cho các thuộc tính không gian trong lược đồ ứng dụng.

Kiểu đối tượng hình học

Kiểu đối tượng Topo

Đối tượng hình học cơ bản

Đối tượng hình học phức, kết tập

Đối tượng Topo cơ bản

Đối tượng Topo phức

GM_Point

GM_Curve

GM_Surface

GM_CompositeCurve

GM_Complex

GM_Aggregate

TP_DirectedNode

TP_DirectedEdge

TP_DirectedFace

TP_Node

TP_Edge

TP_Face

TP_Complex

b. Quy tắc định nghĩa thuộc tính thời gian trong lược đồ ứng dụng

- Đặc tính thời gian của đối tượng địa lý được mô tả bởi các thuộc tính thời gian dẫn xuất từ thuộc tính đối tượng địa lý;

- Trong lược đồ ứng dụng thuộc tính thời gian được biểu diễn dưới dạng thuộc tính của lớp UML và nhận giá trị là một trong số các đối tượng thời gian được quy định trong quy chuẩn mô hình dữ liệu khái niệm thời gian.

- Thuộc tính thời gian có thể được sử dụng dưới dạng thuộc tính của thuộc tính, trong trường hợp này thuộc tính phải là một kiểu dẫn xuất của một trong số các đối tượng thời gian được quy định trong quy chuẩn mô hình dữ liệu khái niệm thời gian.

- Các kiểu đối tượng thời gian được áp dụng khi xây dựng lược đồ ứng dụng được chỉ ra trong bảng sau:

Kiểu nguyên thủy

Kiểu quan hệ

TM_Instant

TM_Period

TM_Node

TM_Edge

c. Quy tắc định nghĩa thuộc tính chủ đề trong lược đồ ứng dụng

- Các thuộc tính chủ đề được định nghĩa trong lược đồ ứng dụng phải phù hợp các đặc tả trong chuẩn thông tin địa lý cơ sở quốc gia;

- Các thuộc tính chủ đề của đối tượng địa lý phải được định nghĩa như là kiểu thuộc tính chủ đề trong mô hình GFM;

- Trong lược đồ ứng dụng, thuộc tính chủ đề phải được định nghĩa là thuộc tính của lớp UML. Trong đó, kiểu của thuộc tính phải là một trong số các kiểu dữ liệu nguyên thủy hoặc các kiểu dữ liệu do người dùng tự định nghĩa được quy định trong Quy chuẩn này.

2.5. Quy tắc mô tả kiểu đối tượng địa lý được định nghĩa theo mô hình đối tượng địa lý tổng quát bằng UML trong lược đồ ứng dụng

- Thể hiện của lớp GF_FeatureType được cụ thể hóa thành lớp UML;

- Thể hiện của lớp GF_AssociationType phải được cụ thể hóa theo một trong hai trường hợp sau:

+ Nếu thể hiện của GF_AssociationType không tham gia vào quan hệ liên kết với bất kỳ một thể hiện nào khác của lớp GF_PropertyType khi đó vai trò linkBetween trong quan hệ liên kết với các thể hiện của lớp GF_FeatureType được cụ thể hóa thành các lớp UML có quan hệ liên kết với nhau;

+ Nếu thể hiện của GF_AssociationType tham gia vào quan hệ liên kết với một hoặc nhiều thể hiện của lớp GF_PropertyType khi đó thể hiện của GF_AssociationType được biểu diễn bởi quan hệ liên kết giữa các lớp UML là thể hiện của lớp GF_FeatureTypes.

- Thể hiện của lớp GF_AttributeType được cụ thể hoá thành thuộc tính của lớp UML;

- Thể hiện của lớp GF_AssociationRole được cụ thể hóa thành vai trò liên kết và được biểu diễn ở cuối đường mô tả quan hệ liên kết giữa các lớp UML;

- Thể hiện của lớp GF_InheritanceRelation được cụ thể hóa thành quan hệ tổng quát hóa trong UML.

2.6. Quy tắc sử dụng danh mục đối tượng địa lý khi xây dựng lược đồ ứng dụng

Nếu mô hình khái niệm của danh mục đối tượng được xây dựng tuân theo quy chuẩn này và tương thích với mô hình đối tượng địa lý tổng quát thì có thể sử dụng các thông tin từ danh mục đối tượng địa lý để xây dựng lược đồ ứng dụng theo các quy tắc được quy định tại điểm d của khoản này.

PHỤ LỤC SỐ II

MÔ HÌNH KHÁI NIỆM DỮ LIỆU KHÔNG GIAN
(ban hành kèm theo Quyết định số 05/2008/QĐ-BTNMT ngày 26 tháng 8 năm 2008 của Bộ trưởng Bộ Tài nguyên và Môi trường)

1. Mô hình khái niệm không gian hình học

1.1. Gói Geometry root

Cấu trúc của gói geometry root được mô tả qua lược đồ lớp UML sau:

Trong đó:

- GM_Object: là lớp cơ sở của tất cả các lớp mô tả các kiểu đối tượng hình học:

+ Coordinate Reference System: là quan hệ liên kết với lớp RS_CRS để xác định thông tin về hệ quy chiếu tọa độ của đối tượng hình học GM_Object.

1.2. Gói Geometric primitive

Gói geometric primitive mô tả các kiểu đối tượng hình học nguyên thủy và các kiểu dữ liệu để biểu diễn hình bao cho các kiểu đối tượng hình học nguyên thủy tương ứng. Lược đồ lớp UML sau mô tả các kiểu đối tượng hình học nguyên thủy:

Trong đó:

- GM_Primitive: là lớp cơ sở của tất cả các lớp mô tả các kiểu đối tượng hình học nguyên thủy:

+ Oriented: mô tả quan hệ liên kết giữa đối tượng hình học nguyên thủy (GM_Primitive) với đối tượng hình học nguyên thủy có hướng (GM_Orientable-Primitive). Theo đó, một đối tượng hình học nguyên thủy có thể được biểu diễn theo mỗi hướng (-,+) bởi đối tượng hình học nguyên thủy có hướng (GM_Orientable-Primitive).

- GM_Point: là lớp mô tả kiểu đối tượng hình học dạng điểm. Một đối tượng hình học có điểm có vị trí không gian được mô tả bởi một và chỉ một vị trí trực tiếp (DirectPosition):

+ Position: là thuộc tính mô tả vị trí không gian của đối tượng hình học điểm.

- GM_OrientablePrimitive: là lớp cơ sở của tất cả các lớp mô tả các kiểu đối tượng hình học nguyên thủy có hướng. Trong đó, hướng bao gồm hướng âm (-) và hướng dương (+). Các lớp kế thừa từ lớp GM_OrientablePrimitive bao gồm GM_OrientableCurve mô tả kiểu đường cong có hướng, hướng dương (+) là hướng mà cung được tạo nên. Đối với kiểu bề mặt có hướng hướng dương (+) là hướng quan sát từ phía trên của đường bao xuất hiện ngược theo chiều kim đồng hồ:

+ Orientation: là thuộc tính mô tả hướng của kiểu đối tượng hình học nguyên thủy có hướng;

- GM_OrientableCurve: là lớp mô tả kiểu đối tượng hình học đường cong có hướng;

- GM_OrientableSurface: là lớp mô tả kiểu đối tượng hình học bề mặt có hướng;

- GM_Curve: là lớp mô tả kiểu hình học đường cong. Một đối tượng kiểu GM_Curve tương ứng với một đối tượng kiểu GM_OrientableCurve có hướng dương:

+ Segmentation: là quan hệ tổ hợp giữa đối tượng hình học đường cong GM_Curve và đối tượng tọa độ hình học đoạn đường cong GM_CurveSegment mô tả vị trí không gian và hình dạng của đối tượng hình học đường cong;

+ Đối tượng hình học đường cong GM_Curve không được phép tự giao cắt;

+ Hướng của đối tượng hình học đường cong GM_Curve luôn luôn là hướng dương.

- GM_Surface là lớp mô tả kiểu đối tượng hình học bề mặt. Một đối tượng hình học kiểu GM_Surface tương ứng với một đối tượng hình học kiểu GM_OrientableSurface có hướng dương:

+ Segmentation: là quan hệ tổ hợp giữa một đối tượng hình học bề mặt GM_Surface với các đối tượng tọa độ hình học phần bề mặt GM_SurfacePatch mô tả vị trí không gian và hình dạng của đối tượng hình học bề mặt.

Các kiểu hình bao của các kiểu hình học nguyên thủy được mô tả qua lược đồ lớp UML sau:

Trong đó:

- GM_Boundary: là lớp cơ sở của tất cả các lớp mô tả kiểu biểu diễn hình bao (boundary) cho các kiểu đối tượng hình học;

Một đối tượng kiểu GM_Boundary sẽ là một hình tròn;

- GM_PrimitiveBoundary: là lớp cơ sở của tất cả các lớp mô tả kiểu biểu diễn hình bao cho các kiểu đối tượng hình học nguyên thủy tương ứng được mô tả bởi các lớp dẫn xuất từ lớp GM_Primitive;

- GM_Ring: là lớp mô tả một thành phần liên thông của đối tượng GM_SurfaceBoundary, được cấu thành bởi một hoặc nhiều đối tượng hình học đường cong có hướng GM_OrientableCurve, trong đó điểm cuối của mỗi đối tượng GM_OrientableCurve sẽ là điểm đầu của đối tượng GM_OrientableCurve trong chuỗi đối tượng GM_OrientableCurve cấu thành lên đối tượng GM_Ring;

- GM_SurfaceBoundary: là lớp mô tả kiểu dữ liệu biểu diễn hình bao của kiểu đối tượng hình học bề mặt GM_Surface. Trong đó hình bao của đối tượng hình học bề mặt được định nghĩa bởi một hình bao ngoài và không hoặc nhiều hình bao trong:

+ Interior: là các đối tượng hình học GM_Ring mô tả vòng trong của hình bao;

+ Exterior: là các đối tượng hình học GM_Ring mô tả vòng ngoài của hình bao;

1.3. Gói Coordinate Geometry

Gói Coordinate Geometry bao gồm các kiểu dữ liệu mô tả tọa độ không gian và hình dạng của các kiểu đối tượng hình học nguyên thủy. Trong đó, các giá trị tọa độ không gian và các thông số khác như hàm toán học mô tả hình dạng của đối tượng hình học chỉ có thể được xác định trong một hệ quy chiếu tọa độ cụ thể.

- DirectPosition: là lớp mô tả kiểu dữ liệu để biểu diễn vị trí không gian của đối tượng hình học bằng các chuỗi giá trị tọa độ trong một hệ quy chiếu tọa độ cụ thể:

+ Coordinate: là thuộc tính xác định chuỗi giá trị tọa độ;

+ Dimension: là thuộc tính xác định số chiều không gian của tọa độ;

+ CoordinateReferenceSystem: là vai trò quan hệ mô tả hệ quy chiếu tọa độ RS_CRS. Quan hệ này chỉ được xác lập với một và chỉ một thể hiện. Nếu quan hệ của đối tượng DirectPosition với RS_CRS không được xác lập thì bắt buộc phải xác lập quan hệ giữa đối tượng GM_Object và RS_CRS khi định nghĩa vị trí không gian cho các kiểu đối tượng hình học.

- GM_Position: là lớp mô tả kiểu dữ liệu tập hợp bao gồm một đối tượng kiểu DirectPosition và một đối tượng kiểu GM_Point. Kiểu dữ liệu này cho phép xác định vị trí không gian của đối tượng hình học theo một trong hai cách: trực tiếp bởi một tọa độ được định nghĩa bởi một đối tượng kiểu DirectPosition hoặc gián tiếp đến một vị trí không gian qua một đối tượng tham chiếu đến một đối tượng kiểu GM_Point:

+ Direct: là thuộc tính mô tả vị trí không gian trực tiếp;

+ Indirect: là thuộc tính mô tả vị trí không gian gián tiếp.

Chỉ áp dụng phương pháp mô tả vị trí không gian trực tiếp khi biểu diễn vị trí không gian cho các đối tượng hình học.

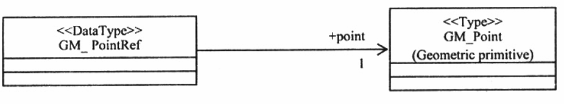

- GM_PointRef lớp mô tả kiểu dữ liệu tham chiếu đến một đối tượng hình học điểm được định nghĩa bởi kiểu GM_Point:

+ Point: là vai trò quan hệ liên kết giữa lớp GM_PointRef và lớp GM_Point.

- GM_PointArray: là lớp mô tả kiểu dữ liệu biểu diễn một mảng các đối tượng kiểu GM_Position:

+ Column: là vai trò quan hệ tổ hợp giữa giữa lớp GM_PointArray và lớp GM_Position để xác định các phần tử của mảng.

- GM_CurveSegment: là lớp trừu tượng mô tả kiểu dữ liệu cơ sở của tất cả các kiểu dữ liệu được sử dụng để biểu diễn vị trí không gian, hình dạng của đối tượng hình học đường cong GM_Curve:

+ Interpolation: là thuộc tính mô tả loại hàm toán học được áp dụng để định nghĩa hình dạng của đoạn đường cong.

- GM_CurveInterpolation: là lớp mô tả một danh sách mã các hàm toán học cơ bản được áp dụng để nội suy hình dạng của đoạn đường cong. Các hàm toán học được áp dụng gồm:

+ Tuyến tính (linear);

+ Cung tròn 3 điểm (circularArc3Points): cung tròn được định nghĩa bởi 3 điểm;

- GM_LineString: là lớp mô tả kiểu dữ liệu biểu diễn vị trí không gian của đường cong dưới dạng một chuỗi các đoạn thẳng:

+ ControlPoint: là thuộc tính mô tả mảng các điểm biểu diễn vị trí không gian của đối tượng hình học.

- GM_ArcString: là lớp mô tả kiểu dữ liệu biểu diễn vị trí không gian của đường cong dưới dạng một chuỗi các cung tròn:

+ NumArc: là thuộc tính mô tả số cung tròn;

+ ControlPoint: là thuộc tính mô tả mảng các điểm biểu diễn vị trí không gian của đối tượng hình học.

- GM_Arc: là lớp mô tả kiểu dữ liệu biểu diễn vị trí và hình dạng của đường cong dưới dạng một cung tròn;

- GM_Circle: là lớp mô tả kiểu dữ liệu biểu diễn vị trí và hình dạng của đường cong dưới dạng một vòng tròn;

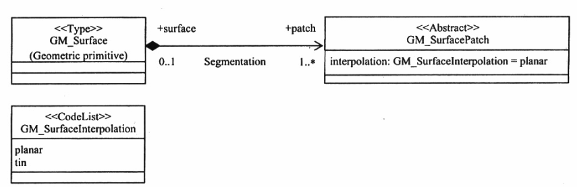

- GM_SurfacePatch: là lớp trừu tượng mô tả kiểu cơ sở của tất cả các kiểu dữ liệu biểu diễn vị trí, hình dạng của đối tượng hình học bề mặt GM_Surface.

+ Interpolation: là thuộc tính mô tả loại hàm toán học biểu diễn hình dạng của phần bề mặt

+ Segmentation: là quan hệ tổ hợp với đối tượng hình học bề mặt GM_Surface chứa các đối tượng GM_SurfacePatch.

- GM_SurfaceInterpolation: là lớp mô tả một danh sách mã của các hàm toán học cơ bản biểu diễn hình dạng của phần bề mặt:

+ Planar: phần bề mặt được giới hạn bởi đường bao nằm trong cùng một mặt phằng (đồng phằng).

+ Tin: lưới tam giác bất quy tắc

- GM_Polygon: là lớp mô tả kiểu dữ liệu đa giác biểu diễn một phần của mặt phẳng được giới hạn bởi một chuỗi đoạn thẳng khép kín:

+ Boundary: là thuộc tính mô tả hình bao của đa giác

- GM_Triangle: là lớp mô tả kiểu dữ liệu tam giác (đa giác có 3 đỉnh)

+ Corners[3]: là thuộc tính mô tả vị trí của 3 đỉnh tam giác

1.4. Gói hình học phức (Geometric complex)

- GM_Complex: là lớp mô tả kiểu dữ liệu hình học phức. Đối tượng hình học phức là một tập hợp các đối tượng hình học nguyên thủy nằm trong cùng một quy chiếu tọa độ, rời nhau về mặt hình học và đơn giản. Nếu một GM_Primitive (trừ trường hợp ngoại lệ tầm thường là GM_Point) nằm trong một GM_Complex, thì phải tồn tại một tập hợp các GM_Primitive có số chiều không gian bé hơn cũng nằm trong phức hệ đó tạo nên biên của nguyên tố này:

+ Complex: là quan hệ kết tập chỉ ra các đối tượng hình học nguyên thủy cấu thành lên đối tượng hình học phức.

- GM_CompositeCurve: là lớp mô tả kiểu hình học phức chuỗi đường cong. Chuỗi đường cong có đầy đủ các đặc tính của một đường cong, được cấu thành bởi một tập hợp các đường cong có hướng (GM_OrientableCurve) được định hướng cho sao cho mỗi đường cong đều bắt đầu tại nơi mà đường cong trước đó kết thúc (tất nhiên, trừ đường cong đầu tiên).

+ Composition: là quan hệ kết tập chỉ ra các đối tượng hình học đường cong có hướng cấu thành lên đối tượng hình học phức chuỗi đường cong.

1.5. Gói hình học kết tập (Geometric aggregates)

- GM_Aggregate: là lớp mô tả kiểu hình học kết tập được cấu thành bởi một tập hợp các đối tượng (phần tử) hình học cùng kiểu.

+ Element: là vai trò quan hệ chỉ ra các đối tượng hình học cấu thành lên đối tượng hình học kết tập.

2. Mô hình khái niệm không gian Topo

2.1. Gói Topology root

Gói topology root được mô tả qua lược đồ lớp sau:

Trong đó:

TP_Object: là lớp mô tả một giao diện chung được thực thi bởi hai lớp TP_Primitive và TP_Complex

2.2. Gói Topological primitive

Gói topological primitive bao gồm các lớp mô tả các kiểu đối tượng topo nguyên thủy biểu diễn các tính chất bất biến của các kiểu đối tượng hình học nguyên thủy tương ứng.

Trong đó:

- TP_Primitive: là lớp cơ sở của tất cả lớp mô tả các kiểu đối tượng topo nguyên thủy và là một thành phần không thể phân chia của một đối tượng topo phức:

Center: là quan hệ tổ hợp giữa đối tượng topo nguyên thủy với đối tượng topo có hướng. Theo đó, một đối tượng topo nguyên thủy có thể được biểu diễn bởi hai (02) đối tượng topo có hướng.

- TP_DiretedTopo: là lớp cơ sở của tất cả các lớp mô tả kiểu đối tượng topo nguyên thủy có hướng. Các đối tượng topo có hướng được biểu diễn trong lược đồ lớp sau:

Trong đó:

Orientation: là thuộc tính mô tả hướng của đối tượng topo. Hướng dương (+) là hướng mặc định của đối tượng.

- TP_DirectedNode: là lớp mô tả kiểu topo nút có hướng biểu diễn quan hệ không gian giữa đối tượng topo cạnh và nút. Hướng của một nút đối với một cạnh là dương (+) cho nút cuối và âm (-) cho nút đầu;

- TP_Node: là lớp mô tả kiểu topo nút biểu diễn quan hệ không gian giữa nút và cạnh, trong đó một đối tượng topo nút có tham chiếu đến tất cả các đối tượng topo cạnh đi và nút (tương ứng với đối tượng kiểu TP_DirectedEdge có hướng dương) và đi ra khỏi nút (tương ứng với đối tượng kiểu TP_DirectedEdge có hướng âm).

CoBoundary: là quan hệ liên kết giữa các cạnh có hướng và nút. Theo đó, một nút sẽ có quan hệ với các cạnh đi vào (cạnh có hướng dương) và với các cạnh đi ra (cạnh có hướng âm), và từ các quan hệ này xác định được quan hệ giữa các cạnh với nhau.

- TP_DirectedEdge: là lớp mô tả kiểu topo cạnh có hướng;

Khi TP_DirectedEdge trở thành cạnh xuất phát trong quan hệ với TP_Face thì hướng sẽ nhận giá trị dương (+) và nếu là cạnh kết thúc thì hướng sẽ nhận giá trị âm (-).

- TP_Edge: là lớp mô tả kiểu đối tượng topo cạnh:

Trong đó:

+ Boundary: mô tả quan hệ biên giữa đối tượng topo cạnh (TP_Edge). Biên được xác định bởi một cặp đối tượng topo nút (nút đầu và nút cuối) theo mỗi hướng (vai trò liên kết boundary mô tả cặp nút đầu và cuối của cạnh, trong đó nút bắt đầu của cạnh là nút có hướng âm và nút kết thúc của cạnh có hướng dương);

+ CoBoundary: mô tả quan hệ đồng biên giữa các đối tượng topo mặt có hướng. Biên của đối tượng topo mặt có hướng là một tập các đối tượng topo cạnh.

- TP_Face: là kiểu đối tượng topo mô tả quan hệ không gian giữa các đối tượng hình học bề mặt (GM_Surface). Quan hệ này được xác định qua tính chất một đối tượng topo mặt (TP_Face) được cấu thành từ một tập các đối tượng topo cạnh theo một hướng cố định. Các quan hệ này được biểu diễn qua sơ đồ lớp sau:

Trong đó:

Boundary: là quan hệ giữa đối tượng topo mặt (TP_Face) với các đối tượng topo cạnh có hướng TP_DirectedEdge qua vai trò quan hệ boundary. Một đối tượng topo mặt được cấu thành bởi 1 hoặc nhiều đối tượng topo cạnh có hướng.

2.3. Gói Topology complex

TP_Complex: là lớp mô tả kiểu topo phức. Một đối tượng topo phức được cấu thành bởi một hoặc nhiều đối tượng topo nguyên thủy (TP_Primitive).

Trong đó:

Complex: mô tả quan hệ giữa đối tượng topo phức với các đối tượng topo nguyên thủy nhằm chỉ ra một đối tượng topo phức được cấu thành bởi một hoặc nhiều đối tượng topo nguyên thủy.

2.4. Quan hệ giữa gói Geometry và gói Topology

Các kiểu dữ liệu được mô tả trong hai gói Geometry và Topology đều có thể được áp dụng để biểu diễn đặc tính không gian cho các kiểu đối tượng địa lý. Các kiểu dữ liệu này có thể được sử dụng độc lập hoặc kết hợp với nhau. Quan hệ giữa gói Geometry và gói Topology được biểu diễn qua lược đồ lớp sau:

Trong đó:

Realization: là quan hệ liên kết giữa đối tượng hình học và đối tượng topo. Theo đó, một đối tượng topo có thể được cụ thể hóa bởi một đối tượng hình học và quan hệ không gian giữa các đối tượng hình học có thể được biểu diễn bởi các đối tượng topo.

PHỤ LỤC SỐ III

MÔ HÌNH KHÁI NIỆM DỮ LIỆU THỜI GIAN
(ban hành kèm theo Quyết định số 05/2008/QĐ-BTNMT ngày 26 tháng 8 năm 2008 của Bộ trưởng Bộ Tài nguyên và Môi trường)

1. Đối tượng hình học thời gian

Các đối tượng hình học thời gian được mô tả thông qua mô hình khái niệm dưới đây:

Trong đó:

a. TM_Primitive: là lớp mô tả kiểu dữ liệu thời gian nguyên thủy;

b. TM_GeometricPrimitive: là lớp mô tả kiểu dữ liệu hình học thời gian nguyên thủy;

c. Lớp TM_Instant: là kiểu hình học thời gian 0 chiều, được định nghĩa để biểu diễn một vị trí thời gian trong một hệ quy chiếu thời gian (khái niệm này tương đương với khái niệm GM_Point trong lược đồ dữ liệu không gian);

- Position: là thuộc tính mô tả vị trí thời gian được biểu diễn bởi đối tượng TM_Instant, giá trị của positon phải được xác định trong một hệ quy chiếu thời gian.

d. TM_Period: là kiểu hình học thời gian 1 chiều, được sử dụng để biểu diễn một khoảng thời gian và được định nghĩa bởi một đối tượng TM_Instant biểu diễn thời gian bắt đầu trong khoảng thời gian, và một đối tượng TM_Instant biểu diễn thời gian kết thúc trong khoảng thời gian.

- Beginning: mô tả quan hệ liên kết giữa một đối tượng TM_Instant và một TM_Period để xác định thời điểm bắt đầu trong một khoảng thời gian;

- Ending: mô tả quan hệ liên kết giữa một đối tượng TM_Instant và một TM_Period để xác định thời điểm kết thúc trong một khoảng thời gian.

đ. TM_Position: là lớp mô tả kiểu tọa độ hình học thời gian biểu diễn một vị trí thời gian trong hệ quy chiếu thời gian cụ thể. Một vị trí thời gian được xác định bởi các giá trị thuộc một trong các kiểu dữ liệu thời gian sau:

+ Kiểu ngày-tháng-năm (Date);

+ Kiểu giờ-phút-giây (Time);

+ Kiểu ngày-tháng-năm-giờ-phút-giây (DateTime).

2. Đối tượng topo thời gian

Các đối tượng topo thời gian được mô tả trong lược đồ lớp sau:

Trong đó:

a. TM_Node là lớp mô tả kiểu topo nút thời gian:

- Initiation: mô tả quan hệ với đối tượng topo cạnh thời gian (TM_Edge) nhằm xác định nút bắt đầu của đối tượng topo cạnh thời gian;

- Termination: mô tả quan hệ với đối tượng topo cạnh thời gian (TM_Edge) nhằm xác định nút kết thúc của đối tượng topo cạnh thời gian.

b. TM_Edge là lớp mô tả kiểu topo cạnh thời gian biểu diễn mối quan hệ giữa các đối tượng khoảng thời gian (TM_Period).

PHỤ LỤC SỐ IV

PHƯƠNG PHÁP LẬP DANH MỤC ĐỐI TƯỢNG ĐỊA LÝ
(ban hành kèm theo Quyết định số 05/2008/QĐ-BTNMT ngày 26 tháng 8 năm 2008 của Bộ trưởng Bộ Tài nguyên và Môi trường)

1. Mô hình khái niệm danh mục đối tượng địa lý

Mô hình khái niệm danh mục đối tượng địa lý áp dụng để xác định cấu trúc và nội dung thông tin trong xây dựng danh mục đối tượng địa lý được biểu diễn bằng ngôn ngữ UML như sau:

Trong đó:

- M (Mandatory): thông tin thuộc nhóm bắt buộc;

- O (Optional): Thông tin thuộc nhóm tùy chọn;

- [Lớp]: Tên lớp UML tương ứng trong mô hình khái niệm;

- [Thuộc tính]: Tên thuộc tính tương ứng của lớp UML trong mô hình khái niệm;

- [Vai trò liên kết]: Tên vai trò trong quan hệ liên kết giữa các lớp UML trong mô hình khái niệm

TT	Tên	Mô tả	Nhóm	Số tối đa phần tử	Kiểu dữ liệu
1	[Lớp] FC_Feature-Catalogue	Danh mục đối tượng địa lý bao gồm các định nghĩa về kiểu đối tượng địa lý và các yêu cầu thông tin cần thiết khác	M	1
1.1	[Thuộc tính] name	Tên danh mục đối tượng địa lý	M	1	CharacterString
1.2	[Thuộc tính] scope	Chuyên đề dữ liệu của các kiểu đối tượng địa lý được định nghĩa trong danh mục	O	N	CharacterString
1.3	[Thuộc tính] fieldOf-Application	Mô tả phạm vi, các lĩnh vực ứng dụng có thể sử dụng danh mục đối tượng địa lý	O	N	CharacterString
1.4	[Thuộc tính] versionNumber	Số phiên bản của danh mục đối tượng địa lý	M	1	CharacterString
1.5	[Thuộc tính] versionDate	Ngày ban hành hoặc ngày công bố danh mục đối tượng địa lý	M	1	Date
1.6	[Thuộc tính] producer	Tên của cá nhân, cơ quan quản lý nhà nước hoặc tổ chức ban hành, công bố danh mục đối tượng địa lý	M	1	CI_Responsible-Party (mô tả trong quy chuẩn siêu dữ liệu địa lý)
1.7	[Vai trò liên kết] featureType	Chỉ ra các kiểu đối tượng địa lý thuộc danh mục đối tượng địa lý	M	N	FC_Feature-Type
1.8	[Vai trò liên kết] definitionSource	Các tài liệu, văn bản sử dụng để định nghĩa kiểu đối tượng địa lý	O	N	FC_Definition-Source
2	[Lớp] FC_FeatureType	Kiểu đối tượng địa lý
2.1	[Thuộc tính] typeName	Tên kiểu đối tượng được	M	1	CharacterString
2.2	[Thuộc tính] definition	Định nghĩa hoặc mô tả bằng tiếng Việt về kiểu đối tượng địa lý	O	1	CharacterString
2.3	[Thuộc tính] code	Mã duy nhất để xác định kiểu đối tượng địa lý trong danh mục	O	1	CharacterString
2.4	[Thuộc tính] isAbstract	Nhận giá trị TRUE nếu kiểu đối tượng địa lý là trừu tượng ngược lại nhận giá trị FALSE	M	1	Boolean
2.5	[Thuộc tính] alias	Các tên gọi khác của kiểu đối tượng địa lý	O	N	CharacterString
2.6	[Vai trò liên kết] inheritsFrom	Chỉ ra kiểu đối tượng địa lý cơ sở	O	1	FC_Inheritance Relation
2.7	[Vai trò liên kết] inheritsTo	Chỉ ra các kiểu đối tượng địa lý dẫn xuất	O	N	FC_Inheritance Relation
2.8	[Vai trò liên kết] featureCatalogue	Chỉ ra danh mục kiểu đối tượng địa lý	M	1	FC_Feature-Catalogue
2.9	[Thuộc tính] carrierOfCharact-eristics	Chỉ ra các đặc tính của kiểu đối tượng địa lý	O	N	FC_Property-Type
2.10	[Vai trò liên kết] definition-Reference	Các tài liệu, văn bản được sử dụng để định nghĩa kiểu đối tượng địa lý	O	1	FC_Definition Reference
3	[Lớp] FC_Inheritance-Relation	Kiểu trừu tượng mô tả quan hệ giữa các kiểu đối tượng địa lý
3.1	[Vai trò liên kết] subtype	Các kiểu đối tượng địa lý dẫn xuất	M		FC_Feature-Type
3.2	[Vai trò liên kết] supertype	Kiểu đối tượng địa lý cơ sở	M		FC_Feature-Type
4	[Lớp] FC_PropertyType	Kiểu trừu tượng mô tả các kiểu thuộc tính của đối tượng địa lý
4.1	[Thuộc tính] memberName	Tên thuộc tính đối tượng	M	1	CharacterString
4.2	[Thuộc tính] Definition	Định nghĩa hoặc mô tả bằng tiếng Việt về thuộc tính đối tượng	O	1	CharacterString
4.3	[Vai trò liên kết] FeatureType	Chỉ ra kiểu đối tượng địa lý	M	N	FC_Feature-Type
4.4	[Vai trò liên kết] definition-Reference	Các tài liệu, văn bản được sử dụng để định nghĩa thuộc tính của đối tượng địa lý	O	1	FC_Definition-Reference
5	[Lớp] FC_Feature-Attribute	Kiểu mô tả thuộc tính đối tượng địa lý
5.1	[Thuộc tính] memberName	Tên thuộc tính	M		CharacterString
5.2	[Thuộc tính] definition	Định nghĩa hoặc mô tả bằng tiếng Việt về thuộc tính đối tượng	O	1	CharacterString
5.3	[Thuộc tính] cardinality	Số thể hiện của thuộc tính	M	1	CharacterString
5.4	[Thuộc tính] code	Mã duy nhất trong danh mục được gán cho thuộc tính đối tượng	O	1	CharacterString
5.5	[Thuộc tính] value-Measurement-Unit	Đơn vị đo được sử dụng để xác định giá trị thuộc tính đối tượng	O	1	UnitOfMeasure
5.6	[Thuộc tính] listedValue	Danh sách các giá trị mà thuộc tính có thể nhận	O	N	FC_Listed-Value
5.7	[Thuộc tính] valueType	Kiểu dữ liệu của thuộc tính	M	1	CharacterString
5.8	[Vai trò liên kết] featureType	Chỉ ra kiểu đối tượng địa lý được định nghĩa thuộc tính	M	N	FC_Feature-Type
5.9	[Vai trò liên kết] definition-Reference	Các tài liệu, văn bản được sử dụng để định nghĩa thuộc tính của đối tượng địa lý	O	1	FC_Definition-Reference
6	[Lớp] FC_Association Role	Kiểu vai trò liên kết của đối tượng địa lý
6.1	[Thuộc tính] memberName	Tên vai trò liên kết	M
6.2	[Thuộc tính] definition	Các tài liệu, văn bản được sử dụng để định nghĩa thuộc tính của đối tượng địa lý	O	1	CharacterString
6.3	[Thuộc tính] cardinality	Số thể hiện quan hệ	O	1	CharacterString
6.4	[Thuộc tính] type	Kiểu quan hệ	M	1	FC_RoleType
6.5	[Thuộc tính] IsOrdered	Chỉ ra vai trò liên kết trong thể hiện của kiểu đối tượng chứa có được xếp theo một thứ tự cụ thể nào không	O	1	Boolean
6.6	[Thuộc tính] isNavigable	Chỉ ra quan hệ giữa hai đối tượng là quan hệ một chiều hay quan hệ hai chiều	O	1	Boolean
6.7	[Vai trò liên kết] FeatureType	Các kiểu đối tượng tham gia vào quan hệ	M	1	FC_Feature-Type
6.8	[Vai trò liên kết] Definition-Reference	Các tài liệu, văn bản được sử dụng để định nghĩa vai trò liên kết	O	1	FC_Definition-Reference
6.9	[Vai trò liên kết] relation	Tên quan hệ	O	1	FC_FeatureAss ociation
7	[Lớp] FC_ListedValue	Kiểu giá trị của đối tượng địa lý
7.1	[Thuộc tính] label	Nhãn duy nhất mô tả một giá trị của thuộc tính đối tượng	M	1	CharacterString
7.2	[Thuộc tính] code	Mã duy nhất được gán cho giá trị của thuộc tính đối tượng	O	1	CharacterString
7.3	[Thuộc tính] definition	Định nghĩa hoặc mô tả bằng tiếng Việt về giá trị của thuộc tính đối tượng	O	1	CharacterString
7.4	[Vai trò liên kết] definition-Reference	Các tài liệu, văn bản được sử dụng để định nghĩa giá trị thuộc tính	O	1	FC_Definition-Reference
8	[Lớp] FC_Feature-Association	Quan hệ liên kết giữa các thể hiện của một kiểu đối tượng với các thể hiện đối tượng cùng hoặc khác kiểu đối tượng
8.1	[Thuộc tính] typeName	Tên kiểu quan hệ liên kết	M	1	CharacterString
8.2	[Thuộc tính] alias	Tên gọi khác của quan hệ liên kết	O	1	CharacterString
8.3	[Vai trò liên kết] featureCatalogue	Danh mục kiểu đối tượng địa lý chứa quan hệ liên kết	M	1	FC_Feature-Catalogue
8.4	[Vai trò liên kết] definition-Reference	Các tài liệu, văn bản được sử dụng để định nghĩa quan hệ liên kết	O	1	FC_Definition-Reference
8.5	[Vai trò liên kết] roleName	Tên vai trò liên kết	M	1	FC_Association Role
9	[Lớp] FC_Definition-Source	Lớp định nghĩa nguồn gốc của một định nghĩa
9	[Thuộc tính] 20source	Trích dẫn đủ để xác định được tài liệu và cách thức có được tài liệu	M	1	CI_Citation (mô tả trong quy chuẩn siêu dữ liệu địa lý)
10	[Lớp] FC_Definition-Reference	Lớp mô tả định nghĩa tham chiếu
10.1	[Thuộc tính] sourceIdentifier	Mã nhận dạng	M	1	CharacterString
10.2	[Thuộc tính] definitionSource	Nguồn định nghĩa	M	1	FC_Definition-Source

2. Áp dụng mô hình khái niệm danh mục đối tượng địa lý để lập danh mục đối tượng địa lý cơ sở quốc gia

Bảng thông tin trong “Danh mục đối tượng địa lý cơ sở quốc gia”

TT	Tên mục thông tin trong tài liệu danh mục đối tượng	Mô tả	Nhóm	Lần xuất hiện	Kiểu	Ghi chú
1	Danh mục đối tượng	Phần này của tài liệu bao gồm các thông tin chung về danh mục đối tượng được lập	M	1
1.1	Tên	Tên của danh mục đối tượng địa lý	M	1	Text
1.2	Phạm vi	Chuyên đề dữ liệu của các kiểu đối tượng địa lý được định nghĩa trong danh mục	M	1	Text
1.3	Lĩnh vực ứng dụng	Mô tả phạm vi, các lĩnh vực ứng dụng có thể ứng dụng danh mục đối tượng địa lý	M	N	Text
1.4	Phiên bản	Số phiên bản của danh mục đối tượng địa lý được ban hành	M	1	Text
1.5	Ngày ban hành	Ngày ban hành hoặc công bố danh mục đối tượng địa lý	M	1	Date
1.6	Cơ quan ban hành	Tên cơ quan ban hành	M	1	Text
1.7	Địa chỉ	Địa chỉ cơ quan ban hành	M	1	Text
1.8	Số điện thoại	Số điện thoại liên hệ của cơ quan ban hành	O	1	Text
1.9	Số fax	Số fax của cơ quan ban hành	O	1	Text
1.10	Địa chỉ thư điện tử	Địa chỉ liên hệ qua thư điện tử của cơ quan ban hành	O	1	Text
2	Kiểu đối tượng địa lý	Phần này của tài liệu bao gồm định nghĩa cho từng kiểu đối tượng địa lý trong danh mục	M	N
2.1	Tên	Tên kiểu đối tượng được xác định duy nhất trong danh mục	M	1	Text
2.2	Định nghĩa	Định nghĩa hoặc mô tả bằng tiếng Việt về kiểu đối tượng địa lý	M	1	Text
2.3	Mã	Mã duy nhất để xác định kiểu đối tượng địa lý trong danh mục	M	1	Text
2.4	Bí danh	Các tên gọi khác của kiểu đối tượng địa lý	O	N	Text
2.5	Tên các thuộc tính	Tên các đặc tính của kiểu đối tượng địa lý	O	N	Text
2.6	Tên các quan hệ	Tên các quan hệ liên kết giữa các đối tượng địa lý cùng hoặc khác kiểu	O	N	Text
3	Thuộc tính đối tượng	Định nghĩa các đặc tính của kiểu đối tượng địa lý	C	N	Text	Mục thông tin này là bắt buộc, nếu tên thuộc tính đối tượng có tại mục 2.5
3.1	Tên	Tên thuộc tính đối tượng	M	1	Text
3.2	Định nghĩa	Định nghĩa hoặc mô tả bằng tiếng Việt về thuộc tính đối tượng	M	1	Text
3.3	Mã	Mã duy nhất trong danh mục được gán cho thuộc tính đối tượng	M	1	Text
3.4	Kiểu dữ liệu	Kiểu dữ liệu của các giá trị thuộc tính	M	1	Text
3.5	Đơn vị đo	Đơn vị đo được sử dụng để xác định giá trị thuộc tính đối tượng	O	1	Text
3.6	Danh sách giá trị	Danh sách các giá trị mà thuộc tính đối tượng có thể nhận	C	1	Text	Thông tin này là bắt buộc, nếu kiểu miền giá trị của thuộc tính là 0 hoặc 1
4	Giá trị thuộc tính đối tượng	Định nghĩa một giá trị trong danh sách các giá trị của thuộc tính đối tượng	C			Mục thông tin này là bắt buộc, nếu kiểu miền giá trị của thuộc tính là 0 hoặc 1
4.1	Nhãn	Nhãn duy nhất mô tả một giá trị của thuộc tính đối tượng	M	1	Text
4.2	Mã	Mã duy nhất được gán cho giá trị của thuộc tính đối tượng	M	1	Text
4.3	Mô tả	Định nghĩa hoặc mô tả bằng tiếng Việt về giá trị của thuộc tính đối tượng	O	1	Text
5	Quan hệ đối tượng	Định nghĩa các quan hệ liên giữa các đối tượng địa lý cùng hoặc khác kiểu	C	N		Mục thông tin này là bắt buộc nếu tên quan hệ đối tượng có trong mục 2.6
5.1	Tên	Tên quan hệ	M	1	Text
5.2	Định nghĩa	Định nghĩa hoặc mô tả bằng tiếng Việt về quan hệ đối tượng	O	1	Text
5.3	Mã	Mã duy nhất trong danh mục của quan hệ đối tượng	O	1	Text
5.4	Tên các kiểu đối tượng	Tên của các kiểu đối tượng tham gia vào quan hệ	M	N	Text

Trong đó:

- Từ viết tắt trong cột “Nhóm”:

+ M (Mandatory): Thông tin thuộc nhóm bắt buộc,

+ O (Optional): thông tin thuộc nhóm tuỳ chọn,

+ C (Conditional): thông tin thuộc nhóm bắt buộc nếu thỏa mãn điều kiện được nêu trong cột “Ghi chú”.

- Từ viết tắt trong cột “Lần xuất hiện”:

+ 1: số lần xuất hiện tối đa là 1,

+ N: số lần xuất hiện có thể nhiều hơn 1.

- Giải thích thuật ngữ trong cột “Kiểu dữ liệu”:

+ Text: Kiểu dữ liệu văn bản,

+ Integer: Kiểu dữ liệu số nguyên,

+ Date: Kiểu dữ liệu ngày, tháng, năm.

PHỤ LỤC SỐ V

DANH MỤC ĐỐI TƯỢNG ĐỊA LÝ CƠ SỞ QUỐC GIA
(ban hành kèm theo Quyết định số 05/2008/QĐ-BTNMT ngày 26 tháng 8 năm 2008 của Bộ trưởng Bộ Tài nguyên và Môi trường)

I. QUY TẮC GÁN MÃ

1. Mã tên kiểu đối tượng địa lý trong “Danh mục đối tượng địa lý cơ sở quốc gia”

Mã tên kiểu đối tượng địa lý có 4 ký tự, gồm 2 chữ cái Latinh (trừ chữ F, J, W, Z) và 2 chữ số Ả rập, trong đó:

- Ký tự thứ nhất là chữ cái Latinh viết hoa thay cho tên chủ đề dữ liệu, lần lượt từ chữ A đến chữ U (không sử dụng chữ F, J, W, Z) trong bộ chữ cái Latinh theo thứ tự của thứ tự chủ đề dữ liệu,

- Ký tự thứ hai là chữ cái Latinh viết hoa thay cho tên nhóm trong từng chủ đề dữ liệu, lần lượt từ chữ A đến chữ U (không sử dụng chữ F, J, W, Z) theo thứ tự của nhóm đối tượng địa lý trong từng chủ đề dữ liệu,

- Hai (2) ký tự tiếp theo là hai chữ số Ả rập, bắt đầu từ 01 lần lượt theo thứ tự của tên kiểu đối tượng trong mỗi nhóm đối tượng.

2. Mã thuộc tính đối tượng địa lý trong “Danh mục đối tượng địa lý cơ sở quốc gia”

Mã thuộc tính đối tượng địa lý có 3 ký tự là chữ cái Latinh viết hoa, trong đó:

- Ký tự thứ nhất là chữ cái đầu tiên của từ thứ nhất trong tên thuộc tính đối tượng.

- Hai (2) ký tự tiếp theo là hai trong số các ký tự xuất hiện trong các từ còn lại của tên thuộc tính (ưu tiên lấy chữ cái đầu tiên nếu mã không trùng với các mã thuộc tính đối tượng đã có trong danh mục) sao cho tạo sự liên tưởng đến tên thuộc tính đối tượng.

3. Nguyên tắc mở rộng “Danh mục đối tượng địa lý cơ sở quốc gia”

a. Không được định nghĩa tại các kiểu đối tượng, thuộc tính đối tượng đã có trong danh mục đối tượng địa lý cơ sở quốc gia;

b. Được bổ sung thêm các thuộc tính đối tượng, quan hệ đối tượng cho các kiểu đối tượng đã có trong danh mục đối tượng địa lý cơ sở quốc gia;

c. Được định nghĩa bổ sung (mở rộng) miền giá trị cho các thuộc tính đối tượng đã có;

d. Được định nghĩa bổ sung thêm kiểu, thuộc tính, quan hệ đối tượng chưa có hoặc phân loại chi tiết từ các kiểu đối tượng đã có trong danh mục đối tượng địa lý cơ sở quốc gia.

II. DANH MỤC ĐỐI TƯỢNG ĐỊA LÝ CƠ SỞ QUỐC GIA

1. Thông tin chung về danh mục

Tên	Danh mục đối tượng địa lý cơ sở quốc gia
Phạm vi	Thông tin địa lý cơ sở quốc gia
Lĩnh vực ứng dụng	Tài nguyên và Môi trường
Phiên bản	1.0
Ngày ban hành	Ngày 15 tháng 8 năm 2008
Cơ quan ban hành	Bộ Tài nguyên và Môi trường
Địa chỉ	83, đường Nguyễn Chí Thanh, thành phố Hà Nội
Số điện thoại	04-773 2731
Số fax	04-835 9221
Địa chỉ thư điện tử

2. Các định nghĩa kiểu đối tượng

2.1. Biên giới quốc gia, địa giới hành chính

Tên	Đường biên giới quốc gia trên đất liền
Mã	AA01
Mô tả	Đường ranh giới được xác định bằng hệ thống mốc quốc giới để phân định chủ quyền trên đất liền giữa hai quốc gia kề cạnh nhau
Tên các thuộc tính	Hiện trạng pháp lý, quốc gia liền kề, chiều dài

Tên	Đường biên giới quốc gia trên biển
Mã	AA02
Mô tả	Đường ranh giới phía ngoài lãnh hải của đất liền, lãnh hải của đảo, lãnh hải của các quần đảo Việt Nam, được xác định và đánh dấu bằng các tọa độ trên hải đồ theo quy định của pháp luật Việt Nam và Điều ước quốc tế mà Việt Nam ký kết hoặc gia nhập
Tên các thuộc tính	Hiện trạng pháp lý, quốc gia liền kề, chiều dài

Tên	Biên giới quốc gia trong lòng đất
Mã	AA03
Mô tả	Mặt thẳng đứng từ biên giới quốc gia trên đất liền và biên giới quốc gia trên biển xuống lòng đất
Tên các thuộc tính	Hiện trạng pháp lý, quốc gia liền kề

Tên	Biên giới quốc gia trên không
Mã	AA04
Mô tả	Mặt thẳng đứng từ biên giới quốc gia trên đất liền và biên giới quốc gia trên biển lên vùng trời
Tên các thuộc tính	Hiện trạng pháp lý, quốc gia liền kề

Tên	Đường cơ sở lãnh hải
Mã	AB01
Mô tả	Đường gấp khúc nối liền các điểm cơ sở lãnh hải
Tên các thuộc tính	Hiện trạng pháp lý

Tên	Đường ranh giới phía ngoài thềm lục địa
Mã	AB02
Mô tả	Ranh giới phía ngoài thềm lục địa là bờ ngoài của rìa lục địa. Nơi nào bờ ngoài của rìa lục địa cách đường cơ sở dùng để tính chiều rộng lãnh hải chưa đến 200 hải lý thì ranh giới phía ngoài thềm lục địa nơi đó mở rộng ra 200 hải lý
Tên các thuộc tính	Hiện trạng pháp lý

Tên	Đường ranh giới phía ngoài vùng tiếp giáp lãnh hải
Mã	AB03
Mô tả	Đường ranh giới phía ngoài vùng tiếp giáp lãnh hải, cách đều đường cơ sở dùng để tính chiều rộng lãnh hải 24 hải lý ra phía ngoài
Tên các thuộc tính	Hiện trạng pháp lý

Tên	Đường ranh giới phía ngoài vùng đặc quyền kinh tế
Mã	AB04
Mô tả	Ranh giới giữa vùng đặc quyền kinh tế và thềm lục địa, cách ranh giới phía ngoài của vùng lãnh hải 200 hải lý
Tên các thuộc tính	Hiện trạng pháp lý

Tên	Đường địa giới hành chính cấp tỉnh
Mã	AC01
Mô tả	Đường ranh giới phân định phạm vi quản lý hành chính của đơn vị hành chính cấp tỉnh
Tên các thuộc tính	Hiện trạng pháp lý, các đơn vị hành chính liền kề, chiều dài

Tên	Đường địa giới hành chính cấp huyện
Mã	AC02
Mô tả	Đường ranh giới phân định phạm vi quản lý hành chính của đơn vị hành chính cấp huyện
Tên các thuộc tính	Hiện trạng pháp lý, các đơn vị hành chính liền kề, chiều dài

Tên	Đường địa giới hành chính cấp xã
Mã	AC03
Mô tả	Đường ranh giới phân định phạm vi quản lý hành chính của đơn vị hành chính cấp xã
Tên các thuộc tính	Hiện trạng pháp lý, các đơn vị hành chính liền kề, chiều dài

Tên	Địa phận hành chính cấp tỉnh
Mã	AD01
Mô tả	Phần lãnh thổ thuộc quản lý hành chính của đơn vị hành chính cấp tỉnh
Tên các thuộc tính	Tên, mã đơn vị hành chính, diện tích

Tên	Địa phận hành chính cấp huyện
Mã	AD02
Mô tả	Phần lãnh thổ thuộc quản lý hành chính của đơn vị hành chính cấp huyện
Tên các thuộc tính	Tên, mã đơn vị hành chính, diện tích

Tên	Địa phận hành chính cấp xã
Mã	AD03
Mô tả	Phần lãnh thổ thuộc quản lý hành chính của đơn vị hành chính cấp xã
Tên các thuộc tính	Tên, mã đơn vị hành chính, diện tích

Tên	Vùng nội thủy
Mã	AE01
Mô tả	Toàn bộ vùng nước và đường thủy trong phần đất liền, được tính từ đường cơ sở mà một quốc gia xác định vùng lãnh hải của mình trở vào
Tên các thuộc tính	Diện tích

Tên	Lãnh hải
Mã	AE02
Mô tả	Vùng biển tiếp giáp vùng nội thủy, có độ rộng 12 hải lý tính từ đường cơ sở ra phía ngoài
Tên các thuộc tính	Diện tích

Tên	Vùng tiếp giáp lãnh hải
Mã	AE03
Mô tả	Vùng biển tiếp liền phía ngoài vùng lãnh hải, có độ rộng 12 hải lý
Tên các thuộc tính	Diện tích

Tên	Vùng đặc quyền kinh tế
Mã	AE04
Mô tả	Vùng biển mở rộng nằm bên ngoài vùng tiếp giáp lãnh hải và hợp với lãnh hải thành một vùng biển rộng hai trăm hải lý tính từ đường cơ sở lãnh hải
Tên các thuộc tính	Diện tích

Tên	Thềm lục địa
Mã	AE05
Mô tả	Vành đai mở rộng của lục địa
Tên các thuộc tính	Diện tích

Tên	Vùng nước lịch sử
Mã	AE06
Mô tả	Vùng nước đo điều kiện địa lý đặc biệt có quá trình quản lý, khai thác, sử dụng lâu đời được thỏa thuận giữa các quốc gia có liên quan
Tên các thuộc tính	Tên, diện tích

Tên	Điểm cơ sở lãnh hải
Mã	AG01
Mô tả	Điểm ngoài cùng nhất nhô ra biển tại mức nước thủy triều thấp nhất trung bình nhiều năm
Tên các thuộc tính	Số hiệu điểm, tọa độ x, tọa độ y

Tên	Mốc biên giới quốc gia
Mã	AG02
Mô tả	Mốc đánh dấu vị trí đường biên giới quốc gia
Tên các thuộc tính	Số hiệu mốc, tọa độ x, tọa độ y

Tên	Mốc địa giới hành chính cấp tỉnh
Mã	AG03
Mô tả	Mốc đánh dấu vị trí đường địa giới hành chính cấp tỉnh
Tên các thuộc tính	Số hiệu mốc, tọa độ x, tọa độ y

Tên	Mốc địa giới hành chính cấp huyện
Mã	AG04
Mô tả	Mốc đánh dấu vị trí đường địa giới hành chính cấp huyện
Tên các thuộc tính	Số hiệu mốc, tọa độ x, tọa độ y

Tên	Mốc địa giới hành chính cấp xã
Mã	AG05
Mô tả	Mốc đánh dấu vị trí đường địa giới hành chính cấp xã
Tên các thuộc tính	Số hiệu mốc, tọa độ x, tọa độ y

2.2. Công trình hạ tầng

Tên	Cơ sở an ninh
Mã	BA01
Mô tả	Nơi làm việc của lực lượng an ninh
Tên các thuộc tính	Tên, loại cơ sở an ninh

Tên	Đường dây thông tin
Mã	BB02
Mô tả	Đường dây để truyền tải tín hiệu thông tin
Tên các thuộc tính	Tên

Tên	Trạm thu phát sóng
Mã	BB04
Mô tả	Nơi có thiết bị thu, phát sóng vô tuyến
Tên các thuộc tính	Tên

Tên	Điểm thải
Mã	BC01
Mô tả	Nơi chứa chất thải
Tên các thuộc tính	Tên, loại điểm thải

Tên	Đường ống dẫn nước
Mã	BC02
Mô tả	Nơi có đường ống, đường cống dẫn chuyển nước
Tên các thuộc tính	Vị trí đường ống, loại nước

Tên	Họng nước chữa cháy
Mã	BC03
Mô tả	Vị trí họng nước chữa cháy
Tên các thuộc tính

Tên	Tháp nước, bể nước
Mã	BC04
Mô tả	Nơi có bồn chứa nước đặt trên trụ cao hoặc bể chứa nước
Tên các thuộc tính	Tên

Tên	Đường ống dẫn nhiên liệu
Mã	BD01
Mô tả	Nơi có đường ống dẫn chuyển nhiên liệu, hóa chất
Tên các thuộc tính	Loại nhiên liệu, chiều dài

Tên	Công sở
Mã	BE01
Mô tả	Nơi có trụ sở cơ quan, tổ chức, doanh nghiệp
Tên các thuộc tính	Tên, loại công sở, cấp hành chính

Tên	Cơ sở đào tạo
Mã	BG01
Mô tả	Nơi có cơ sở giáo dục, đào tạo
Tên các thuộc tính	Tên, loại trường học

Tên	Cơ sở du lịch
Mã	BH01
Mô tả	Nơi có tài nguyên du lịch, dịch vụ phục vụ nhu cầu tham quan, du lịch
Tên các thuộc tính	Tên, loại cơ sở du lịch

Tên	Cơ sở nghiên cứu
Mã	BI01
Mô tả	Nơi nghiên cứu khoa học, nghiên cứu khoa học và phát triển công nghệ
Tên các thuộc tính	Tên, loại cơ sở nghiên cứu

Tên	Cơ sở quốc phòng
Mã	BK01
Mô tả	Nơi làm việc của lực lượng quốc phòng
Tên các thuộc tính	Tên, loại cơ sở quốc phòng

Tên	Cơ sở sản xuất
Mã	BL01
Mô tả	Nơi có nhà máy, xí nghiệp, khu công nghiệp, khu chế xuất, lâm trường, nông trường
Tên các thuộc tính	Tên, loại cơ sở sản xuất

Tên	Cơ sở thể thao
Mã	BM01
Mô tả	Nơi có công trình phục vụ hoạt động thể dục, thể thao
Tên các thuộc tính	Tên, loại cơ sở thể thao

Tên	Cơ sở thương mại, dịch vụ
Mã	BN01
Mô tả	Nơi tập trung các hoạt động cung cấp các dịch vụ, mua bán hàng hóa
Tên các thuộc tính	Tên, loại cơ sở thương mại, dịch vụ

Tên	Cơ sở tôn giáo
Mã	BO02
Mô tả	Nơi có công trình phục vụ hoạt động tôn giáo
Tên các thuộc tính	Tên, loại cơ sở tôn giáo

Tên	Cơ sở tín ngưỡng
Mã	BP01
Mô tả	Nơi có công trình thờ các nhân vật lịch sử có công với dân với nước, vị thần được nhân dân tôn sùng hoặc thờ thành hoàng
Tên các thuộc tính	Tên, loại cơ sở tín ngưỡng

Tên	Cơ sở văn hóa, nghệ thuật
Mã	BQ01
Mô tả	Nơi có công trình kiến trúc nghệ thuật để ghi nhớ nhân vật hoặc sự kiện lịch sử, công trình phục vụ các hoạt động văn hóa, nghệ thuật, vui chơi giải trí phục vụ cộng đồng dân cư
Tên các thuộc tính	Tên, loại cơ sở văn hóa, nghệ thuật

Tên	Cơ sở y tế
Mã	BR01
Mô tả	Nơi có công trình phục vụ hoạt động chăm sóc sức khoẻ ban đầu, khám, chữa bệnh
Tên các thuộc tính	Tên, loại cơ sở y tế

Tên	Di tích lịch sử - văn hóa
Mã	BS01
Mô tả	Nơi được công nhận có giá trị về lịch sử, văn hóa
Tên các thuộc tính	Tên, loại di tích lịch sử - văn hóa

Tên	Khu bảo tồn thiên nhiên
Mã	BT01
Mô tả	Vùng đất hay vùng biển đặc biệt được dành để bảo vệ và duy trì tính đa dạng sinh học, các nguồn tài nguyên thiên nhiên, kết hợp với việc bảo vệ các tài nguyên văn hóa và được quản lý bằng pháp luật hoặc các phương thức hữu hiệu khác
Tên các thuộc tính	Tên, loại khu bảo tồn thiên nhiên

Tên	Bảo tàng
Mã	BT02
Mô tả	Nơi bảo quản và trưng bày các sưu tập về lịch sử tự nhiên và xã hội nhằm phục vụ nhu cầu nghiên cứu, giáo dục, tham quan và hưởng thụ văn hóa của nhân dân
Tên các thuộc tính	Tên

Tên	Cột đèn chiếu sáng
Mã	BU01
Mô tả	Vị trí cột đèn chiếu sáng công cộng
Tên các thuộc tính

Tên	Cột điện
Mã	BU02
Mô tả	Vị trí cột đỡ dây tải điện
Tên các thuộc tính	Loại cột điện

Tên	Đường dây tải điện
Mã	BU03
Mô tả	Đường dây để truyền tải hoặc phân phối điện
Tên các thuộc tính	Tên, loại đường dây tải điện

Tên	Giếng kiểm tra công trình ngầm
Mã	BU04
Mô tả	Vị trí để xuống lắp đặt, bảo trì công trình ngầm
Tên các thuộc tính	Tên, loại giếng kiểm tra công trình ngầm

Tên	Trạm điện
Mã	BU05
Mô tả	Nơi có công trình biến đổi các thông số của điện năng
Tên các thuộc tính	Tên, loại trạm điện

Tên	Nghĩa trang
Mã	BV01
Mô tả	Nơi an táng, lưu giữ thi hài, tưởng niệm người đã mất
Tên các thuộc tính	Tên

Tên đối tượng	Trạm quan trắc
Mã	BR01
Mô tả	Nơi có công trình quan trắc
Tên các thuộc tính	Tên, loại trạm quan trắc

2.3. Dân cư

Tên	Điểm dân cư
Mã	CA01
Mô tả	Nơi cư trú của một cộng đồng dân cư
Tên các thuộc tính	Tên, loại điểm dân cư

Tên	Khối nhà
Mã	CB01
Mô tả	Đồ hình cơ bản của khối nhà
Tên các thuộc tính	Tên, chiều cao

Tên	Nhà
Mã	CB02
Mô tả	Vị trí, đồ hình cơ bản của nhà
Tên các thuộc tính	Tên, chiều cao

2.4. Địa danh

Tên	Địa danh dân cư
Mã	DA01
Mô tả	Tên gọi của điểm dân cư
Tên các thuộc tính	Danh từ chung, địa danh

Tên	Địa danh biển, đảo
Mã	DA02
Mô tả	Tên gọi của biển và các đối tượng địa lý nằm trên biển
Tên các thuộc tính	Danh từ chung, địa danh

Tên	Địa danh hành chính
Mã	DA03
Mô tả	Tên gọi của đơn vị hành chính các cấp
Tên các thuộc tính	Địa danh, cấp hành chính, kiểu hành chính

Tên	Địa danh kinh tế, văn hóa, xã hội
Mã	DA04
Mô tả	Tên gọi của các đối tượng địa lý thuộc lĩnh vực kinh tế, văn hóa, xã hội
Tên các thuộc tính	Danh từ chung, địa danh

Tên	Địa danh sơn văn
Mã	DA05
Mô tả	Tên gọi của núi, đồi, cao nguyên, thung lũng, đồng bằng và các dạng địa hình khác
Tên các thuộc tính	Danh từ chung, địa danh

Tên	Địa danh thủy văn
Mã	DA06
Mô tả	Tên gọi của sông, suối, hồ, ao, kênh và các dạng thủy văn khác
Tên các thuộc tính	Danh từ chung, địa danh

2.5. Địa hình

Tên	Điểm độ cao
Mã	EA01
Mô tả	Điểm trên bề mặt địa hình có xác định giá trị độ cao
Tên các thuộc tính	Loại điểm độ cao, độ cao

Tên	Điểm độ sâu
Mã	EA02
Mô tả	Điểm trên bề mặt địa hình có xác định giá trị độ sâu
Tên các thuộc tính	Độ sâu, loại điểm độ sâu

Tên	Đường bình độ
Mã	EA03
Mô tả	Đường cong khép kín nối các điểm có cùng giá trị độ cao hoặc độ sâu kề nhau
Tên các thuộc tính	Loại đường bình độ, loại khoảng cao đều, độ cao

Tên	Bãi đá trên cạn
Mã	EB01
Mô tả	Vùng có nhiều khối đá, tảng đá tạo thành bãi trên bề mặt
Tên các thuộc tính

Tên	Bờ dốc tự nhiên
Mã	EB02
Mô tả	Đoạn bờ sông, hồ, biển có độ dốc lớn, xói lở không biểu thị đường bằng bình độ
Tên các thuộc tính	Tỷ cao

Tên	Bãi dưới chân bờ xói lở
Mã	EB03
Mô tả	Bãi giữa chân bờ dốc xói lở và đường bờ nước
Tên các thuộc tính

Tên	Cửa hang động
Mã	EB04
Mô tả	Nơi có cửa vào hang động tự nhiên
Tên các thuộc tính	Tên

Tên	Dòng đá
Mã	EB05
Mô tả	Nơi có đá dồn tụ thành dòng dọc theo khe rãnh khi mưa mới có nước chảy
Tên các thuộc tính

Tên	Địa hình bậc thang
Mã	EB06
Mô tả	Địa hình phân thành từng bậc cao thấp nối tiếp nhau
Tên các thuộc tính

Tên	Địa hình lồi
Mã	EB07
Mô tả	Khu vực địa hình cao lên so với bề mặt xung
Tên các thuộc tính	Tỷ cao

Tên	Địa hình cát
Mã	EB08
Mô tả	Khu vực có bề mặt là cát
Tên các thuộc tính	Hình thái vùng cát

Tên	Địa hình lõm
Mã	EB09
Mô tả	Khu vực địa hình thấp xuống so với bề mặt xung quanh
Tên các thuộc tính	Tỷ sâu

Tên	Hố castơ
Mã	EB10
Mô tả	Nơi địa hình đá vôi hoặc đá có thành phần tương tự bị nước xói mòn tạo thành hang động ngầm
Tên các thuộc tính	Tỷ sâu

Tên	Khe rãnh
Mã	EB11
Mô tả	Đường tụ thủy bị xói lở thành khe rãnh có vách rất dốc, đáy hẹp
Tên các thuộc tính	Tỷ sâu

Tên	Miệng núi lửa
Mã	EB12
Mô tả	Dấu tích miệng núi lửa
Tên các thuộc tính	Tên

Tên	Sống núi
Mã	EB13
Mô tả	Đường phân thủy dọc qua các đỉnh núi
Tên các thuộc tính

Tên	Sườn đất trượt
Mã	EB14
Mô tả	Sườn có đất đá trên bề mặt trượt lở xuống phía chân thành đống do tác động của mưa, lũ
Tên các thuộc tính

Tên	Sườn đứt gãy
Mã	EB15
Mô tả	Nơi sườn dốc gần như thẳng đứng do cấu tạo của đất đá hoặc do tác động của tự nhiên
Tên các thuộc tính	Tỷ cao

Tên	Sườn sụt đất
Mã	EB17
Mô tả	Nơi sườn dốc chịu tác động của nước bị lún sụt
Tên các thuộc tính	Tỷ cao

Tên	Vách đứng
Mã	EB18
Mô tả	Địa hình dốc đứng
Tên các thuộc tính	Tỷ cao

2.6. Điểm đo đạc cơ sở

Tên	Điểm gốc tọa độ quốc gia
Mã	GA01
Mô tả	Điểm gốc của hệ tọa độ quốc gia
Tên các thuộc tính	Số hiệu điểm, tọa độ B, tọa độ L, độ cao H

Tên	Điểm gốc độ cao quốc gia
Mã	GA02
Mô tả	Điểm gốc của hệ độ cao quốc gia
Tên các thuộc tính	Số hiệu điểm, tọa độ B, tọa độ L, độ cao H

Tên	Điểm gốc vệ tinh
Mã	GA03
Mô tả	Điểm gốc đo đạc quốc gia được xác định bằng định vị vệ tinh
Tên các thuộc tính	Số hiệu điểm, tọa độ B, tọa độ L, độ cao H

Tên	Điểm gốc trọng lực
Mã	GA04
Mô tả	Điểm gốc đo đạc quốc gia được xác định giá trị trọng lực tuyệt đối
Tên các thuộc tính	Số hiệu điểm

Tên	Điểm gốc thiên văn
Mã	GA05
Mô tả	Điểm gốc đo đạc quốc gia được xác định bằng đo thiên văn
Tên các thuộc tính	Số hiệu điểm, tọa độ B, tọa độ L

Tên	Điểm tọa độ cơ sở quốc gia
Mã	GB01
Mô tả	Điểm đo đạc cơ sở quốc gia làm gốc tọa độ cho từng khu vực địa lý cụ thể
Tên các thuộc tính	Số hiệu điểm, cấp hạng, tọa độ x, tọa độ y

Tên	Điểm độ cao cơ sở quốc gia
Mã	GB02
Mô tả	Điểm đo đạc cơ sở quốc gia làm gốc độ cao cho từng khu vực địa lý cụ thể
Tên các thuộc tính	Số hiệu điểm, cấp hạng, độ cao h

Tên	Điểm tọa độ cơ sở chuyên dụng
Mã	GC01
Mô tả	Điểm đo đạc cơ sở làm gốc tọa độ cho khu đo phục vụ mục đích chuyên dụng
Tên các thuộc tính	Số hiệu điểm, cấp hạng, tọa độ x, tọa độ y

Tên	Điểm độ cao cơ sở chuyên dụng
Mã	GC02
Mô tả	Điểm đo đạc cơ sở làm gốc độ cao cho khu đo phục vụ mục đích chuyên dụng
Tên các thuộc tính	Số hiệu điểm, độ cao h

2.7. Giao thông

Tên	Bãi đỗ xe
Mã	HA01
Mô tả	Nơi dành cho đỗ xe
Tên các thuộc tính	Tên

Tên	Bến ôtô
Mã	HA02
Mô tả	Nơi tập kết, trung chuyển hàng hóa, hành khách bằng các phương tiện giao thông đường bộ
Tên các thuộc tính	Tên

Tên	Bến phà
Mã	HA03
Mô tả	Nơi tập kết, trung chuyển hàng hóa, hành khách bằng phà
Tên các thuộc tính	Tên, kết cấu

Tên	Dải phân cách
Mã	HA04
Mô tả	Bộ phận của đường để phân chia mặt đường thành 2 chiều xe chạy riêng biệt hoặc để phân chia phần đường của xe cơ giới và xe thô xơ
Tên các thuộc tính

Tên	Đảo giao thông
Mã	HA05
Mô tả	Công trình giao thông tại nút giao giữa các tuyến đường bộ
Tên các thuộc tính

Tên	Đoạn đường bộ vượt sông suối
Mã	HA06
Mô tả	Đoạn đường bộ vượt qua sông, suối không có cầu
Tên các thuộc tính	Tên, loại tuyến vượt sông

Tên	Lề, vỉa hè đường bộ
Mã	HA07
Mô tả	Phần đường bộ ngoài giới hạn phần đường xe chạy
Tên các thuộc tính	Loại đường bộ, chất liệu trải mặt, độ rộng

Tên	Mép đường bộ
Mã	HA08
Mô tả	Đường giới hạn ngoài cùng của phần đường xe chạy
Tên các thuộc tính

Tên	Nền đường bộ
Mã	HA09
Mô tả	Phần đường bộ được giới hạn giữa 2 vai đường
Tên các thuộc tính	Loại đường bộ

Tên	Nút mạng giao thông đường bộ
Mã	HA10
Mô tả	Vị trí giao điểm giữa các tuyến đường bộ trong mạng
Tên các thuộc tính	Tên, loại nút giao thông đường bộ

Tên	Phần đường xe chạy
Mã	HA11
Mô tả	Phần của đường bộ được sử dụng cho các phương tiện giao thông qua lại
Tên các thuộc tính	Loại đường bộ, chất liệu trải mặt, độ rộng

Tên	Rào chắn đường sắt
Mã	HA12
Mô tả	Nơi có rào chắn tại điểm giao cắt giữa đường sắt và đường bộ để bảo đảm an toàn giao thông
Tên các thuộc tính

Tên	Tim đường bộ
Mã	HA13
Mô tả	Vị trí trung tuyến của tuyến đường bộ
Tên các thuộc tính	Tên, loại kết cấu tim đường bộ

Tên	Trạm thu phí giao thông
Mã	HA14
Mô tả	Nơi thu phí giao thông đường bộ
Tên các thuộc tính	Tên

Tên	Vai đường bộ
Mã	HA15
Mô tả	Mép ngoài của lề đường
Tên các thuộc tính

Tên	Đoạn đường sắt
Mã	HB01
Mô tả	Đường cố định được cấu thành bởi một hoặc nhiều đường ray theo một quỹ đạo xác định
Tên các thuộc tính	Tên, loại đường sắt, chức năng đường sắt, hiện trạng sử dụng, khổ đường sắt, kết cấu đường sắt

Tên	Ga đường sắt
Mã	HB02
Mô tả	Nơi tập kết, trung chuyển hàng hóa, hành khách bằng các phương tiện giao thông đường sắt
Tên các thuộc tính	Tên

Tên	Nền đường sắt
Mã	HB03
Mô tả	Phần đường sắt được giới hạn giữa 2 chân của mái đường
Tên các thuộc tính

Tên	Âu thuyền
Mã	HC01
Mô tả	Nơi có công trình dâng nước, hạ nước để đưa phương tiện giao thông thủy vượt qua mực nước chênh lệch
Tên các thuộc tính

Tên	Bến thủy nội địa
Mã	HC02
Mô tả	Nơi được gia cố để phương tiện giao thông đường thủy neo đậu, xếp, dỡ hàng hóa, đón trả hành khách
Tên các thuộc tính	Tên, loại bến thủy nội địa

Tên	Cảng biển
Mã	HC03
Mô tả	Khu vực gồm vùng đất cảng và vùng nước cảng có kết cấu hạ tầng và thiết bị cho tàu biển ra vào, neo đậu để bốc dỡ hàng hóa, đón trả hành khách và thực hiện các dịch vụ khác
Tên các thuộc tính	Tên, loại cảng biển

Tên	Cảng thủy nội địa
Mã	HC04
Mô tả	Khu vực có kết cấu hạ tầng và thiết bị cho tàu thuyền ra vào, neo đậu để bốc dỡ hàng hóa, đón trả hành khách và thực hiện các dịch vụ khác
Tên các thuộc tính	Tên, loại cảng thủy nội địa

Tên	Đường biển
Mã	HC05
Mô tả	Đường giao thông trên biển nối các cảng biển
Tên các thuộc tính	Tên, loại đường biển, chiều dài

Tên	Đường thủy nội địa
Mã	HC06
Mô tả	Đường nối các cảng, bến thủy nội địa mà tàu thuyền có thể đi lại được
Tên các thuộc tính	Tên, chiều dài

Tên	Cảng hàng không
Mã	HD01
Mô tả	Khu vực có kết cấu hạ tầng và thiết bị cho tàu bay lên xuống, dừng dỗ để bốc dỡ hàng hóa, đón trả hành khách và thực hiện các dịch vụ khác
Tên các thuộc tính	Tên, loại cảng hàng không

Tên	Công trình an toàn hàng không
Mã	HD02
Mô tả	Nơi có công trình đảm bảo an toàn hàng không
Tên các thuộc tính	Tên, loại công trình an toàn hàng không

Tên	Đường bay
Mã	HD03
Mô tả	Đường trên không nối giữa hai cảng hàng không
Tên các thuộc tính	Tên, loại đường bay, chiều dài

Tên	Đường cáp treo
Mã	HE01
Mô tả	Đường cáp được treo trên các trụ đỡ để chuyên chở người và hàng hóa trong các cabin qua các khu vực có địa hình phức tạp hoặc trên biển
Tên các thuộc tính	Tên, chiều dài

Tên	Ga cáp treo
Mã	HE02
Mô tả	Nơi đón, trả hành khách vận chuyển bằng cáp treo
Tên các thuộc tính	Tên

Tên	Báo hiệu giao thông
Mã	HG01
Mô tả	Vị trí đặt thiết bị, công trình báo hiệu, chỉ dẫn giao thông đường sắt
Tên các thuộc tính	Tên, loại báo hiệu giao thông, kiểu báo hiệu giao thông

Tên	Cầu giao thông
Mã	HG02
Mô tả	Nơi có công trình nối thông đường giao thông vượt chướng ngại vật
Tên các thuộc tính	Tên, chức năng cầu giao thông, loại cầu giao thông, tải trọng, đối tượng vượt, chiều rộng

Tên	Cống giao thông
Mã	HG03
Mô tả	Cống dưới đường giao thông
Tên các thuộc tính	Tên, loại cống giao thông

Tên	Đèo
Mã	HG04
Mô tả	Nơi có đoạn đường giao thông vượt qua yên ngựa
Tên các thuộc tính	Tên, độ cao, chiều dài

Tên	Hầm giao thông
Mã	HG05
Mô tả	Nơi có công trình nối thông đường sắt xuyên qua chướng ngại vật
Tên các thuộc tính	Tên, loại hầm giao thông

Tên	Taluy giao thông
Mã	HG06
Mô tả	Phần sườn đoạn đường giao thông đường đắp cao hoặc xẻ sâu so với bề mặt tự nhiên bên ngoài đường
Tên các thuộc tính	Loại taluy, thành phần taluy, hình thái taluy, tỷ cao, tỷ sâu

2.8. Phủ bề mặt

Tên	Khu vực có công trình
Mã	IA01
Mô tả	Khu vực được che phủ chủ yếu bởi các công trình công nghiệp, giao thông, thủy lợi
Tên các thuộc tính	Tên, loại phủ bề mặt

Tên	Khu vực dân cư
Mã	IA02
Mô tả	Khu vực được che phủ chủ yếu bởi các công trình dân sinh, công cộng
Tên các thuộc tính

Tên	Khu vực khai khoáng, bãi thải
Mã	IA03
Mô tả	Khu vực khai thác khoáng sản, đá, đất hoặc chứa chất thải
Tên các thuộc tính

Tên	Khu vực thực phủ phi nông nghiệp
Mã	IB01
Mô tả	Khu vực có thực phủ chiếm ưu thế trong các vùng dân cư
Tên các thuộc tính

Tên	Khu vực thực phủ nông nghiệp
Mã	IB02
Mô tả	Khu vực được che phủ bởi các loại cây trồng trong nông nghiệp
Tên các thuộc tính	Loại phủ bề mặt

Tên	Đồng cỏ
Mã	IB03
Mô tả	Khu vực được che phủ bởi đồng cỏ
Tên các thuộc tính

Tên	Rừng
Mã	IB04
Mô tả	Khu vực được che phủ bởi rừng tự nhiên hoặc rừng trồng
Tên các thuộc tính	Loại phủ bề mặt, loại độ che phủ tán cây

Tên	Thực phủ chưa thành rừng
Mã	IB05
Mô tả	Khu vực có thực phủ tự nhiên với độ che phủ tán cây dưới 30%
Tên các thuộc tính	Loại phủ bề mặt

Tên	Đồng muối
Mã	IC01
Mô tả	Khu vực sản xuất muối từ nước biển
Tên các thuộc tính	Tên

Tên	Khu nuôi trồng thủy sản
Mã	IC02
Mô tả	Khu vực nhân giống, nuôi trồng thủy sản trong nội địa
Tên các thuộc tính	Tên

Tên	Vùng đất trống
Mã	ID01
Mô tả	Vùng không có thực phủ hoặc rải rác có cỏ dại, cây bụi
Tên các thuộc tính	Diện tích

Tên	Đầm lầy
Mã	IE01
Mô tả	Các vùng đất lầy, than bùn bị ngập nước thường xuyên hay tạm thời
Tên các thuộc tính	Tên

Tên	Nước mặt
Mã	IG01
Mô tả	Vùng có nước tương đối ổn định trên bề mặt
Tên các thuộc tính

2.9. Ranh giới

Tên	Hành lang an toàn công trình
Mã	KA01
Mô tả	Giới hạn phần không gian xung quanh công trình nhằm bảo đảm an toàn và bảo vệ công trình
Tên các thuộc tính	Loại hàng lang an toàn công trình

Tên	Ranh giới sử dụng đất
Mã	KB01
Mô tả	Đường ranh giới thửa đất khu vực chức năng, khu vực dành cho quân đội, công an, khu vực nông trường, lâm trường
Tên các thuộc tính	Loại ranh giới sử dụng đất

Tên	Ranh giới phủ bề mặt
Mã	KB02
Mô tả	Đường ranh giới vùng phủ bề mặt
Tên các thuộc tính

2.10. Thủy hệ

Tên	Điểm độ cao mực nước
Mã	LA01
Mô tả	Vị trí đo độ cao mực nước
Tên các thuộc tính	Độ cao h

Tên	Điểm quan trắc thủy văn
Mã	LA02
Mô tả	Vị trí quan trắc các thông số liên quan đến thủy văn
Tên các thuộc tính	Tên, loại điểm quan trắc thủy văn, độ rộng, độ sâu

Tên	Giếng nước
Mã	LA03
Mô tả	Công trình khai thác nước dưới đất
Tên các thuộc tính

Tên	Kênh, mương
Mã	LA04
Mô tả	Dòng chảy nhân tạo của nước mặt
Tên các thuộc tính	Tên, hiện trạng, trạng thái nước mặt

Tên	Mạch nước
Mã	LA05
Mô tả	Vị trí xuất lộ của nước dưới đất
Tên các thuộc tính	Loại mạch nước, trạng thái nước mặt

Tên	Nút mạng dòng chảy
Mã	LA06
Mô tả	Vị trí hợp lưu, phân lưu
Tên các thuộc tính	Loại nút mạng dòng chảy

Tên	Sông, suối
Mã	LA07
Mô tả	Dòng chảy tự nhiên của nước mặt
Tên các thuộc tính	Tên, trạng thái nước mặt

Tên	Tim dòng chảy
Mã	LA08
Mô tả	Trung tuyến dòng chảy tự nhiên, dòng chảy nhân tạo
Tên các thuộc tính	Tên, khả năng nhận biết

Tên	Ao, hồ
Mã	LB01
Mô tả	Vùng chứa nước mặt tương đối ổn định
Tên các thuộc tính	Tên, loại hồ ao, trạng thái nước mặt

Tên	Đầm, phá
Mã	LB02
Mô tả	Vùng nước ở ven biển, thường được hình thành ở cửa sông có doi cát chắn phía ngoài và có cửa thông ra biển
Tên các thuộc tính	Tên

Tên	Bãi đá dưới nước
Mã	LC01
Mô tả	Bãi đá dưới nước
Tên các thuộc tính	Trạng thái xuất lộ

Tên	Bán đảo
Mã	LC02
Mô tả	Phần đất lục địa có 3 mặt tiếp giáp với biển
Tên các thuộc tính	Tên

Tên	Biển
Mã	LC03
Mô tả	Bộ phận của đại dương
Tên các thuộc tính	Tên, chất đáy

Tên	Đảo
Mã	LC04
Mô tả	Phần đất được bao quanh hoàn toàn bởi nước biển có diện tích nhỏ hơn lục địa
Tên các thuộc tính	Tên, trạng thái xuất lộ

Tên	Mũi đất
Mã	LC05
Mô tả	Phần đất của lục địa nhô ra biển
Tên các thuộc tính	Tên

Tên	Vịnh, vũng
Mã	LC06
Mô tả	Bộ phận của biển lõm sâu vào đất liền
Tên các thuộc tính	Tên, loại vịnh, vũng, chất đáy

Tên	Rạn san hô
Mã	LC07
Mô tả	Khu vực được hình thành từ các quần thể san hô
Tên các thuộc tính	Tên, trạng thái xuất lộ

Tên	Bãi bồi
Mã	LD01
Mô tả	Bãi được hình thành do quá trình bồi lắng tự nhiên
Tên các thuộc tính	Trạng thái xuất lộ, loại bãi bồi

Tên	Ghềnh
Mã	LD02
Mô tả	Đoạn sông suối có đáy cấu tạo bằng đá lởm chởm tạo thành luồng nước chảy xiết
Tên các thuộc tính	Tên, trạng thái xuất lộ

Tên	Thác
Mã	LD03
Mô tả	Nơi lòng sông, suối có sự thay đổi độ cao đột ngột
Tên các thuộc tính	Tên, trạng thái xuất lộ

Tên	Cống thủy lợi
Mã	LE01
Mô tả	Công trình thủy lợi để điều tiết nước, điều tiết dòng chảy
Tên các thuộc tính	Tên, loại cống

Tên	Cửa khẩu qua đê
Mã	LE02
Mô tả	Đoạn đê được hạ thấp, cắt ngang để làm đường giao thông
Tên các thuộc tính	Tên

Tên	Bờ kè, bờ cạp
Mã	LE03
Mô tả	Công trình bảo vệ bờ
Tên các thuộc tính

Tên	Đập
Mã	LE04
Mô tả	Công trình thủy lợi, thủy điện để ngăn nước hoặc chắn sóng
Tên các thuộc tính	Tên, loại đập

Tên	Đê
Mã	LE05
Mô tả	Công trình được xây dựng dọc theo sông, biển để ngăn nước lũ hoặc nước biển dâng
Tên các thuộc tính	Tên, loại đê, tỷ cao

Tên	Điếm canh đê
Mã	LE06
Mô tả	Nơi có công trình phục vụ công trình bảo vệ đê
Tên các thuộc tính	Tên

Tên	Máng
Mã	LE07
Mô tả	Nơi có công trình thủy lợi để dẫn nước từ nguồn nước đến nơi sử dụng
Tên các thuộc tính	Loại máng

Tên	Mặt bờ kênh mương
Mã	LE08
Mô tả	Bờ đất ở một bên hoặc hai bên đường bờ nước được hình thành trong quá trình đào kênh, mương
Tên các thuộc tính	Tỷ cao

Tên	Taluy công trình thủy lợi
Mã	LE09
Mô tả	Phần sườn đoạn bờ kênh, mương, đê được đắp cao hoặc xẻ sâu so với bề mặt xung quanh
Tên các thuộc tính	Loại taluy, thành phần taluy, hình thái taluy, tỷ cao, tỷ sâu

Tên	Trạm bơm
Mã	LE10
Mô tả	Vị trí đặt công trình bơm nước
Tên các thuộc tính	Tên

Tên	Đường bờ nước
Mã	LG01
Mô tả	Đường bờ biển, sông, suối, kênh, mương, hồ, ao
Tên các thuộc tính	Loại đường bờ nước

Tên	Đường mép nước
Mã	LG02
Mô tả	Đường mực nước tại thời điểm thu nhận thông tin
Tên các thuộc tính	Loại đường mép nước

Tên	Ranh giới nước mặt
Mã	LG03
Mô tả	Đường ranh giới giữa các loại mặt nước kề nhau
Tên các thuộc tính	Loại ranh giới nước mặt

III. THUỘC TÍNH ĐỐI TƯỢNG ĐỊA LÝ CƠ SỞ QUỐC GIA

Tên	Các đơn vị hành chính liền kề
Mã	DLK
Mô tả	Tên của đơn vị hành chính cùng cấp liền kề tuyến địa giới hành chính
Kiểu dữ liệu	Character String

Tên	Cấp hành chính
Mã	CHC
Mô tả	Cấp quản lý hành chính
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Huyện	Quản lý hành chính trong phạm vi đơn vị hành chính cấp huyện, trực thuộc cấp tỉnh
	2	Tỉnh	Quản lý hành chính trong phạm vi đơn vị hành chính cấp tỉnh trực thuộc Trung ương
	3	Trung ương	Quản lý hành chính trong phạm vi toàn quốc
	4	Xã	Quản lý hành chính trong phạm vi đơn vị hành chính cấp xã, trực thuộc cấp huyện

Tên	Cấp hạng
Mã	CHS
Mô tả	Phân loại cấp hạng điểm đo đạc cơ sở, điểm độ cao cơ sở, điểm đo đạc chuyên dụng
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Cấp 0	Điểm cấp 0
	2	Hạng I	Điểm hạng I
	3	Hạng II	Điểm hạng II
	4	Hạng III	Điểm hạng III
	5	Hạng IV	Điểm hạng IV

Tên	Chất đáy
Mã	CDA
Mô tả	Thông tin phân loại chất đáy
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Bùn	Chất đáy chủ yếu là bùn
	2	Cát	Chất đáy chủ yếu là cát
	3	Đá sỏi	Chất đáy chủ yếu là đá, sỏi
	4	Vỏ sò, ốc	Chất đáy chủ yếu là vỏ sò, vỏ ốc

Tên	Chất liệu trải mặt
Mã	CTM
Mô tả	Chất liệu trải mặt đường, vỉa hè
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Bê tông	Mặt đường, vỉa hè được trải bê tông
	2	Gạch	Mặt đường, vỉa hè được lát gạch
	3	Nhựa	Mặt đường được trải nhựa
	4	Đá, sỏi	Mặt đường được trải đá, sỏi
	5	Đất	Mặt đường là đất

Tên	Chiều cao
Mã	CAO
Mô tả	Giá trị chiều cao của đối tượng
Kiểu dữ liệu	Real
Đơn vị đo	Mét

Tên	Chiều dài
Mã	CDI
Mô tả	Giá trị chiều dài của đối tượng
Kiểu dữ liệu	Real
Đơn vị đo	Mét

Tên	Chức năng cầu giao thông
Mã	CGT
Mô tả	Chức năng chủ yếu của cầu giao thông
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Chung	Nơi có công trình nối thông đường bộ và đường sắt vượt chướng ngại vật
	2	Dân sinh	Cầu dành cho người đi bộ và phương tiện giao thông thô sơ
	3	Đường bộ	Nơi có công trình nối thông đường bộ vượt chướng ngại vật
	4	Đường sắt	Nơi có công trình nối thông đường sắt vượt chướng ngại vật
	5	Vượt	Nơi có công trình nối thông đường giao thông vượt qua đường giao thông khác

Tên	Chức năng đường sắt
Mã	CNS
Mô tả	Thông tin phân loại đường sắt theo mục đích sử dụng
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Chuyên dụng	Đường sắt phục vụ cho nhu cầu vận tải chuyên dụng
	2	Đô thị	Đường sắt phục vụ cho nhu cầu vận tải trong thành phố, vùng ven đô bao gồm đường tàu điện ngầm, đường tàu điện trên cao, đường sắt một ray tự động dẫn hướng và đường xe điện bánh sắt
	3	Quốc gia	Đường sắt phục vụ cho nhu cầu vận tải chung của cả nước và từng vùng kinh tế

Tên	Danh từ chung
Mã	DTC
Mô tả	Danh từ dùng làm tên gọi chung cho những đối tượng cùng một loại
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Ấp	Danh từ chung trong địa danh dân cư
	2	Bãi	Danh từ chung trong địa danh thủy hệ
	3	Bản	Danh từ chung trong địa danh dân cư
	4	Bán đảo	Danh từ chung trong địa danh thủy văn
	5	Bảo tàng	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
	6	Bể bơi	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
	7	Bến phà	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
	8	Bến xe	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
	9	Bệnh viện	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
	10	Buôn	Danh từ chung trong địa danh dân cư
	11	Bưu cục	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
	12	Bưu điện	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
	13	Cảng	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
	14	Cảng hàng không	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
	15	Cánh đồng	Danh từ chung trong địa danh sơn văn
	16	Cầu	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
	17	Chợ	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
	18	Chòm	Danh từ chung trong địa danh dân cư
	19	Chùa	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
	20	Công ty	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
	21	Công viên	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
	22	Cột cờ	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
	23	Cửa khẩu	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
	24	Cửa biển	Danh từ chung trong địa danh biển, đảo
	25	Cửa sông	Danh từ chung trong địa danh thủy văn
	26	Đại học	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
	27	Đầm	Danh từ chung trong địa danh thủy văn
	28	Đảo	Danh từ chung trong địa danh biển, đảo
	29	Dãy núi	Danh từ chung trong địa danh sơn văn
	30	Đền	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
	31	Đèo	Danh từ chung trong địa danh sơn văn
	32	Điểm bưu điện - văn hóa	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
	33	Điểm du lịch	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
	34	Đình	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
	35	Đồi	Danh từ chung trong địa danh sơn văn
	36	Đồn biên phòng	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
	37	Động	Danh từ chung trong địa danh sơn văn
	38	Ga	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
	39	Hầm	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
	40	Hang	Danh từ chung trong địa danh sơn văn
	41	Học viện	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
	42	Hòn	Danh từ chung trong địa danh biển, đảo
	43	Hợp tác xã	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
	44	Huổi	Danh từ chung trong địa danh thủy văn
	45	Huyện	Danh từ chung trong địa danh hành chính
	46	Kênh	Danh từ chung trong địa danh thủy văn
	47	Khu công nghiệp	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
	48	Khu dân cư	Danh từ chung trong địa danh dân cư
	49	Khu du lịch	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
	50	Khu tập thể	Danh từ chung trong địa danh dân cư
	51	Khuổi	Danh từ chung trong địa danh thủy văn
	52	Kinh	Danh từ chung trong địa danh thủy văn
	53	Lạch	Danh từ chung trong địa danh thủy văn
	54	Lâm trường	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
	55	Làng	Danh từ chung trong địa danh dân cư
	56	Lũng	Danh từ chung trong địa danh dân cư
	57	Miếu	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
	58	Mỏ	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
	59	Mũi	Danh từ chung trong địa danh thủy văn
	60	Mương	Danh từ chung trong địa danh thủy văn
	61	Nậm	Danh từ chung trong địa danh thủy văn
	62	Ngân hàng	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
	63	Ngòi	Danh từ chung trong địa danh thủy văn
64	Nhà hát	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
65	Nhà máy	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
66	Nhà thi đấu thể thao	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
67	Nhà thờ	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
68	Nhà văn hóa	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
69	Nông trường	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
70	Núi	Danh từ chung trong địa danh sơn văn
71	Plei	Danh từ chung trong địa danh dân cư
72	Quận	Danh từ chung trong địa danh hành chính
73	Quần đảo	Danh từ chung trong địa danh biển, đảo
74	Rạch	Danh từ chung trong địa danh thủy văn
75	Rạp	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
76	Sân bay	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
77	Sân gôn	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
78	Sân vận động	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
79	Siêu thị	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
80	Sông	Danh từ chung trong địa danh thủy văn
81	Suối	Danh từ chung trong địa danh thủy văn
82	Thác	Danh từ chung trong địa danh thủy văn
83	Thành phố	Danh từ chung trong địa danh hành chính
84	Thánh thất	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
85	Thị trấn	Danh từ chung trong địa danh hành chính
86	Thị xã	Danh từ chung trong địa danh hành chính
87	Thôn	Danh từ chung trong địa danh hành chính
88	Thư viện	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
89	Thung lũng	Danh từ chung trong địa danh sơn văn
90	Tổ dân phố	Danh từ chung trong địa danh dân cư
91	Trại	Danh từ chung trong địa danh dân cư
92	Trại cải tạo	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
93	Trạm điều dưỡng	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
94	Trạm y tế	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
95	Trụ sở	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
96	Trung tâm phục hồi chức năng	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
97	Trung tâm thương mại	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
98	Trung tâm y tế	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
99	Trung tâm y tế dự phòng	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
100	Trường	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
101	Tu viện	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
102	Ủy ban nhân dân	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
103	Viện	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
104	Vịnh	Danh từ chung trong địa danh biển, đảo
105	Vũng	Danh từ chung trong địa danh biển, đảo
106	Vườn quốc gia	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
107	Xã	Danh từ chung trong địa danh hành chính
108	Xí nghiệp	Danh từ chung trong địa danh kinh tế - văn hóa - xã hội
109	Xóm	Danh từ chung trong địa danh dân cư

Tên	Diện tích
Mã	DTI
Mô tả	Giá trị diện tích của đối tượng
Kiểu dữ liệu	Real
Đơn vị đo	Mét vuông

Tên	Độ cao h
Mã	DAH
Mô tả	Giá trị độ cao thủy chuẩn (so với mặt nước biển trung bình)
Kiểu dữ liệu	Real
Đơn vị đo	Mét

Tên	Độ cao H
Mã	DCH
Mô tả	Giá trị độ cao trắc địa (trên mặt elipsoid)
Kiểu dữ liệu	Real
Đơn vị đo	Mét

Tên	Đối tượng vượt
Mã	DTV
Mô tả	Loại đối tượng cầu vượt qua
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Đường bộ	Cầu vượt qua đường bộ
	2	Đường sắt	Cầu vượt qua đường sắt
	3	Sông, suối	Cầu vượt qua sông, suối, kênh, rạch
	4	Núi	Cầu vượt qua núi, đồi
	5	Khác	Cầu vượt qua chướng ngại vật khác

Tên	Độ rộng
Mã	DRG
Mô tả	Giá trị chiều rộng của đối tượng
Kiểu dữ liệu	Real
Đơn vị đo	Mét

Tên	Độ sâu
Mã	DSA
Mô tả	Độ sâu của đối tượng so với mặt nước biển trung bình
Kiểu dữ liệu	Real
Đơn vị đo	Mét

Tên	Kết cấu đường sắt
Mã	KCS
Mô tả	Phân loại cầu giao thông theo loại hình
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Cầu	Đoạn đường sắt qua cầu
	2	Đắp cao	Đoạn đường sắt qua nền đường được đắp cao
	3	Hầm	Đoạn đường sắt qua hầm
	4	Thường	Đoạn đường sắt trên nền đường bình thường
	5	Xẻ sâu	Đoạn đường sắt qua nền đường được xẻ sâu

Tên	Hiện trạng pháp lý
Mã	HTP
Mô tả	Hiện trạng pháp lý của đường biên giới, địa giới hành chính tại thời điểm điều tra
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Chính thức	Đường biên giới, địa giới hành chính đã có tính pháp lý
	2	Tạm thời	Đường biên giới, địa giới hành chính chưa có tính pháp lý

Tên	Hiện trạng
Mã	HSD
Mô tả	Thông tin về hiện trạng tồn tại các công trình
Kiểu miền giá trị	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Đang xây dựng	Công trình đang được xây dựng
	2	Hiện có	Công trình hiện có

Tên	Hình thái taluy
Mã	HTT
Mô tả	Hình thái của taluy đường giao thông, kênh, mương, đê, đập
Kiểu miền giá trị	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Đắp cao	Taluy bờ đắp cao
	2	Xẻ sâu	Taluy bờ xẻ sâu

Tên	Hình thái vùng cát
Mã	HTC
Mô tả	Hình thái của bề mặt vùng cát
Kiểu miền giá trị	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Cồn, đụn	Cát dồn tụ thành các cồn, đụn trên bề mặt vùng cát
	2	Làn sóng	Bề mặt vùng cát dạng làn sóng
	3	Phẳng	Bề mặt vùng cát tương đối phẳng

Tên	Kiểu báo hiệu giao thông
Mã	KBG
Mô tả	Loại hình thiết bị, công trình báo hiệu giao thông
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Biển báo hiệu	Biển báo cấm, nguy hiểm, hiệu lệnh, chỉ dẫn, điều khiển giao thông
	2	Chập tiêu	Báo hiệu hàng hải gồm tối thiểu 2 đăng tiêu biệt lập, tạo thành một hướng ngắm cố định
	3	Cọc tiêu, tường bảo vệ	Vị trí có vật hướng dẫn phạm vi an toàn của nền đường và hướng đi của đường.
	4	Đăng tiêu	Báo hiệu hàng hải được thiết lập cố định tại các vị trí cần thiết để báo hiệu luồng hàng hải, báo hiệu chướng ngại vật nguy hiểm, bãi cạn hay báo hiệu một vị trí đặc biệt
	5	Đèn hướng	Báo hiệu hàng hải phát tín hiệu ánh sáng có đặc tính, màu sắc khác nhau trong phạm vi cung chiếu sáng xác định
	6	Đèn tín hiệu	Đèn tín hiệu hướng dẫn giao thông
	7	Tiêu ra đa	Báo hiệu hàng hải để thu, phát tín hiệu vô tuyến điện trên các dải tần số của ra đa hàng hải
	8	Trạm AIS	Trạm truyền phát thông tin hoạt động trên các dải tần số VHF về một báo hiệu hàng hải
	9	Vạch kẻ đường	Vạch phân chia làn đường, vị trí hoặc hướng đi, vị trí dừng lại trên đường bộ

Tên	Khổ đường sắt
Mã	KRY
Mô tả	Độ rộng giữa hai đường ray của đường sắt
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Chuẩn	Khoảng cách giữa hai đường ray là 1,435 mét
	2	Hẹp	Khoảng cách giữa hai đường ray là 1 mét
	3	Đặc biệt	Khoảng cách giữa hai đường ray dưới 1 mét

Tên	Khoảng cao đều
Mã	KCD
Mô tả	Loại khoảng cao đều đường bình độ
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Cơ bản	Đường bình độ cơ bản
	2	Nửa khoảng cao đều	Đường bình độ nửa khoảng cao đều
	3	Phụ	Đường bình độ phụ

Tên	Kiểu hành chính
Mã	KHC
Mô tả	Loại hình đơn vị hành chính
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Huyện	Đơn vị hành chính cấp huyện ở vùng nông thôn thuộc tỉnh hoặc thành phố trực thuộc Trung ương
	2	Phường	Đơn vị hành chính cấp xã thuộc quận, thị xã, thành phố thuộc tỉnh
	3	Quận	Đơn vị hành chính cấp huyện ở thành phố trực thuộc Trung ương
	4	Thành phố trực thuộc tỉnh	Đơn vị hành chính cấp huyện là đô thị loại II hoặc loại III thuộc tỉnh
	5	Thành phố trực thuộc Trung ương	Đơn vị hành chính cấp tỉnh là đô thị đặc biệt hoặc loại I
	6	Thị trấn	Đơn vị hành chính cấp xã là đô thị loại IV hoặc đô thị loại V thuộc huyện
	7	Thị xã	Đơn vị hành chính cấp huyện là đô thị loại III hoặc loại IV thuộc tỉnh hoặc thành phố trực thuộc Trung ương
	8	Tỉnh	Đơn vị hành chính cấp tỉnh
	9	Xã	Đơn vị hành chính cấp xã ở vùng nông thôn thuộc huyện, quận, thị xã

Tên	Loại bãi bồi
Mã	LBA
Mô tả	Thông tin phân loại bãi bồi theo vật chất chủ yếu trên bề mặt bãi
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Bãi cát	Chất bồi chủ yếu là cát
	2	Bãi bùn	Chất bồi chủ yếu là bùn
	3	Bãi đá, sỏi	Chất bồi chủ yếu là đá, sỏi
	4	Bãi vỏ sò, ốc	Chất bồi chủ yếu là vỏ sò, ốc

Tên	Loại tín hiệu giao thông
Mã	LBG
Mô tả	Loại báo hiệu giao thông theo loại hình giao thông
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Đường bộ	Báo hiệu giao thông đường bộ
	2	Đường sắt	Báo hiệu giao thông đường sắt
	3	Đường thủy nội địa	Báo hiệu giao thông đường thủy nội địa
	4	Đường biển	Báo hiệu giao thông đường biển

Tên	Loại bến thủy nội địa
Mã	LBT
Mô tả	Phân loại bến thuỷ nội địa theo chức năng
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Bến đò (Bến khách ngang sông)	Bến chuyên phục vụ vận chuyển khách qua sông
	2	Bến khách	Bến đón, trả khách được vận chuyển trên phương tiện vận tải thủy nội địa
	3	Bến hàng hóa	Bến bốc, dỡ hàng hóa được vận chuyển trên phương tiện vận tải thủy nội địa

Tên	Loại bình độ
Mã	LBD
Mô tả	Thông tin chỉ đường bình độ được vẽ chính xác hay vẽ nháp
Kiểu dữ liệu	Boolean (TRUE = Vẽ chính xác, FALSE = vẽ nháp)

Tên	Loại cảng biển
Mã	LHC
Mô tả	Loại hình cảng biển
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Nội địa	Cảng biển nội địa
	2	Quốc tế	Cảng biển quốc tế

Tên	Loại cảng hàng không
Mã	LCK
Mô tả	Loại hình cảng hàng không
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Nội địa	Cảng hàng không nội địa
	2	Quốc tế	Cảng hàng không quốc tế

Tên	Loại cảng thủy nội địa
Mã	LCN
Mô tả	Loại hình cảng thủy nội địa
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Hàng hóa	Cảng chuyên xếp dỡ hàng hóa, vật tư và thực hiện các dịch vụ khác (nếu có)
	2	Hành khách	Cảng chuyên đưa, đón hành khách lên xuống phương tiện chở khách và thực hiện các dịch vụ khác (nếu có)

Tên	Loại cầu giao thông
Mã	LCU
Mô tả	Phân loại cầu giao thông theo loại hình
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Bê tông	Cầu bê tông, bê tông cốt thép có trụ đỡ
	2	Cầu đơn giản	Cầu bằng gỗ, tre, nứa
	3	Phao	Cầu nổi trên mặt nước
	4	Sắt	Cầu bằng sắt
	5	Treo	Cầu treo bằng dây cáp
	6	Xây	Cầu xây bằng gạch, đá có trụ đỡ

Tên	Loại cống giao thông
Mã	LCT
Mô tả	Phân loại cống giao thông theo loại đường
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Cống đường bộ	Cống dưới đường bộ
	2	Cống đường sắt	Cống dưới đường sắt

Tên	Loại công sở
Mã	LCS
Mô tả	Phân loại công sở theo chức năng, nhiệm vụ của cơ quan, đơn vị làm việc tại trụ sở
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Cơ quan chuyên môn	Trụ sở cơ quan tham mưu cho Chính phủ, Ủy ban nhân dân
	2	Cơ quan Đảng	Trụ sở làm việc của cơ quan lãnh đạo Đảng
	3	Doanh nghiệp	Trụ sở làm việc của doanh nghiệp
	4	Tổ chức chính trị - xã hội	Trụ sở của Tổ chức chính trị - xã hội
	5	Tổ chức xã hội	Trụ sở của Tổ chức xã hội
	6	Tổ chức xã hội - nghề nghiệp	Trụ sở của Tổ chức xã hội - nghề nghiệp
	7	Tòa án	Trụ sở Tòa án
	8	Ủy ban nhân dân	Trụ sở Ủy ban nhân dân
	9	Viện Kiểm sát	Trụ sở Viện Kiểm soát

Tên	Loại cơ sở an ninh
Mã	LAN
Mô tả	Loại cơ sở an ninh theo chức năng, nhiệm vụ
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Đồn công an	Trụ sở làm việc của công an
	2	Trại cải tạo	Nơi giam giữ, cải tạo phạm nhân
	3	Trụ sở công an	Trụ sở cơ quan công an cấp tỉnh, cấp huyện, cấp xã

Tên	Loại cơ sở du lịch
Mã	LDL
Mô tả	Loại hình cơ sở du lịch
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Điểm du lịch	Nơi có tài nguyên du lịch (cảnh quan thiên nhiên, yếu tố tự nhiên, di tích lịch sử - văn hóa, công trình lao động sáng tạo của con người và các giá trị nhân văn khác) hấp dẫn, phục vụ nhu cầu tham quan của khách du lịch
	2	Khu du lịch	Nơi có tài nguyên du lịch hấp dẫn với ưu thế về tài nguyên du lịch tự nhiên được quy hoạch, đầu tư phát triển nhằm đáp ứng nhu cầu đa dạng của khách du lịch, đem lại hiệu quả về kinh tế - xã hội và môi trường

Tên	Loại cơ sở nghiên cứu khoa học
Mã	LKH
Mô tả	Loại hình cơ sở nghiên cứu khoa học, nghiên cứu khoa học và phát triển công nghệ
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Viện	Viện nghiên cứu khoa học và phát triển công nghệ
	2	Trung tâm	Trung tâm nghiên cứu khoa học và phát triển công nghệ
	3	Trạm thử nghiệm	Nơi nghiên cứu thử nghiệm công nghệ

Tên	Loại cơ sở quốc phòng
Mã	LQP
Mô tả	Loại hình cơ sở quốc phòng theo chức năng, nhiệm vụ
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Cửa khẩu	Nơi thực hiện xuất, nhập cảnh, quá cảnh, xuất, nhập khẩu và qua lại biên giới giữa hai quốc gia
	2	Doanh trại quân đội	Nơi dành cho quân đội
	3	Đồn biên phòng	Trụ sở làm việc của bộ đội biên phòng
	4	Trụ sở cơ quan quân sự địa phương	Trụ sở cơ quan quân sự cấp tỉnh, cấp huyện

Tên	Loại cơ sở thể thao
Mã	LTT
Mô tả	Loại hình cơ sở phục vụ hoạt động thể dục, thể thao
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Bể bơi	Công trình phục vụ hoạt động thể thao dưới nước
	2	Nhà thi đấu	Nhà dành để tập luyện, thi đấu các môn thể thao trong nhà
	3	Sân gôn	Khu vực dành để chơi gôn
	4	Sân vận động	Khu vực phục vụ các hoạt động thể dục thể thao

Tên	Loại cơ sở thương mại, dịch vụ
Mã	LTM
Mô tả	Loại hình cơ sở thương mại, dịch vụ
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Bưu điện	Nơi cung cấp các dịch vụ bưu chính viễn thông
	2	Chợ	Nơi tập trung các hoạt động mua bán hàng hóa theo hình thức truyền thống
	3	Cơ sở lưu trú	Cơ sở cho thuê buồng, giường phục vụ lưu trú
	4	Cung cấp nhiên liệu	Nơi cung cấp xăng, dầu, khí đốt
	5	Cửa hàng	Nơi chuyên bán hàng hóa
	6	Điểm bưu điện - văn hóa xã	Nơi cung cấp các dịch vụ bưu chính viễn thông và đọc sách, báo, sinh hoạt văn hóa cho cộng đồng dân cư nông thôn
	7	Ngân hàng	Nơi có các dịch vụ ngân hàng
	8	Siêu thị	Nơi có cửa hàng kinh doanh tổng hợp hoặc chuyên doanh, có quy mô lớn
	9	Trạm điện thoại công cộng	Nơi đặt máy điện thoại công cộng
	10	Trung tâm thương mại	Nơi có tổ hợp các loại hình cửa hàng, cơ sở hoạt động dịch vụ được bố trí tập trung, liên hoàn trong một hoặc một số tòa nhà liền kề

Tên	Loại cơ sở sản xuất
Mã	LSX
Mô tả	Loại hình cơ sở sản xuất
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Chế xuất	Khu công nghiệp chuyên sản xuất hàng xuất khẩu, thực hiện dịch vụ cho sản xuất hàng xuất khẩu và hoạt động xuất khẩu, có ranh giới địa lý xác định, được thành lập theo quy định của Chính phủ
	2	Công nghiệp	Khu chuyên sản xuất hàng công nghiệp và thực hiện các dịch vụ cho sản xuất công nghiệp, có ranh giới địa lý xác định, được thành lập theo quy định của Chính phủ
	3	Khai thác	Khu khai thác khoáng sản
	4	Kho	Kho, bãi chứa nguyên liệu, vật tư, sản phẩm
	5	Lâm trường	Khu vực lâm trường
	6	Nhà máy, xí nghiệp	Nơi sản xuất hàng hóa, chế biến nông, lâm, thủy sản
	7	Nông trường	Khu vực nông trường

Tên	Loại cơ sở tín ngưỡng
Mã	LTN
Mô tả	Loại hình cơ sở tín ngưỡng
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Đình	Nơi có công trình thờ Thành hoàng làng
	2	Đền	Nơi có công trình thờ các nhân vật lịch sử có công với dân, với đất nước hoặc những vị thần được dân tôn sùng
	3	Miếu	Nơi có cơ sở thờ thần linh, vong hồn

Tên	Loại cơ sở tôn giáo
Mã	LTO
Mô tả	Loại hình cơ sở tôn giáo
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Chùa	Nơi có công trình thờ Phật
	2	Nhà thờ, thánh đường, thánh thất	Nơi có công trình thờ tự của các tôn giáo khác
	3	Tu viện, nhà dòng	Nơi có cơ sở đào tạo người chuyên hoạt động tôn giáo

Tên	Loại cơ sở văn hóa, nghệ thuật
Mã	LVH
Mô tả	Loại hình cơ sở văn hóa, nghệ thuật
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Công viên	Khu vực dành cho các hoạt động vui chơi, giải trí ngoài trời
	2	Cột cờ	Nơi có công trình treo cờ Tổ quốc có ý nghĩa đặc biệt
	3	Đài phun nước	Nơi có công trình kiến trúc độc lập có hệ thống phun nước
	4	Nhà hát	Nơi có công trình phục vụ các hoạt động biểu diễn văn hóa nghệ thuật
	5	Nhà văn hóa	Nơi có nhà phục vụ các hoạt động văn hóa của cộng đồng dân cư
	6	Rạp chiếu phim, bãi chiếu phim	Nơi chiếu phim phục vụ cộng đồng dân cư
	7	Rạp xiếc	Nơi có công trình phục vụ biểu diễn xiếc
	8	Thư viện	Nơi có thư viện phục vụ cộng đồng dân cư
	9	Tượng đài	Nơi có công trình kiến trúc nghệ thuật để ghi nhớ nhân vật hoặc sự kiện lịch sử

Tên	Loại cơ sở y tế
Mã	LYT
Mô tả	Loại hình cơ sở y tế
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Bệnh viện	Bệnh viện
	2	Trạm y tế	Trạm y tế
	3	Trạm điều dưỡng	Trạm điều dưỡng
	4	Trung tâm chăm sóc sức khoẻ	Trung tâm chăm sóc sức khoẻ ban đầu
	5	Trung tâm y tế	Trung tâm y tế
	6	Trung tâm y tế dự phòng	Trung tâm y tế dự phòng
	7	Trung tâm phục hồi chức năng	Trung tâm phục hồi chức năng

Tên	Loại cống thuỷ lợi
Mã	LCO
Mô tả	Loại cống theo cấu tạo
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Có thiết bị	Cống có thiết bị điều tiết nước
	2	Không có thiết bị	Cống không có thiết bị điều tiết nước

Tên	Loại công trình an toàn hàng không
Mã	LCA
Mô tả	Phân loại công trình an toàn giao thông
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Đài kiểm soát không lưu	Đài kiểm soát không lưu

Tên	Loại cột điện
Mã	LCD
Mô tả	Loại cột điện theo cấu trúc
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Đơn	Cột điện đơn
	2	Giàn	Cột điện giàn

Tên	Loại di tích lịch sử - văn hóa
Mã	LLV
Mô tả	Loại hình điểm di tích lịch sử - văn hóa
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Di tích lịch sử	Công trình xây dựng, địa điểm gắn với sự kiện lịch sử tiêu biểu trong quá trình dựng nước và giữ nước, gắn với thân thế và sự nghiệp của anh hùng dân tộc, danh nhân của đất nước, gắn với sự kiện lịch sử tiêu biểu của các thời kỳ cách mạng, kháng chiến
	2	Di tích kiến trúc nghệ thuật	Quần thể các công trình kiến trúc hoặc công trình kiến trúc đơn lẻ có giá trị tiêu biểu về kiến trúc, nghệ thuật của một hoặc nhiều giai đoạn lịch sử
	3	Di tích khảo cổ	Địa điểm có giá trị tiêu biểu về khảo cổ
	4	Danh lam thắng cảnh	Nơi có cảnh quan thiên nhiên hoặc địa điểm có sự kết hợp giữa cảnh quan thiên nhiên với công trình kiến trúc có giá trị lịch sử thẩm mỹ, khoa học

Tên	Loại đập
Mã	LDA
Mô tả	Loại đập theo mục đích sử dụng
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Chắn sóng	Đập chắn sóng
	2	Dâng	Đập dâng
	3	Tràn	Đập tràn

Tên	Loại điểm dân cư
Mã	LDU
Mô tả	Phân loại điểm dân cư theo hình thái cư trú
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Đô thị	Điểm dân cư đô thị
	2	Nông thôn	Điểm dân cư nông thôn

Tên	Loại điểm độ cao
Mã	LDD
Mô tả	Loại điểm độ cao theo vị trí
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Thường	Điểm độ cao thường
	2	Đặc trưng	Điểm độ cao đặc trưng địa hình, điểm độ cao khống chế

Tên	Loại điểm độ sâu
Mã	LSU
Mô tả	Loại điểm độ sâu theo đối tượng
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Đáy biển, vịnh, vũng	Điểm độ sâu địa hình đáy biển, đáy vịnh, vũng
	2	Đáy hồ, ao	Điểm độ sâu đáy hồ, ao
	3	Đáy sông	Điểm độ sâu đáy sông, suối, kênh, mương

Tên	Loại điểm quan trắc thủy văn
Mã	LQV
Mô tả	Loại điểm quan trắc thủy văn theo loại mục đích sử dụng
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Cơ sở	Điểm quan trắc cơ sở
	2	Chuyên ngành	Điểm điểm quan trắc chuyên ngành

Tên	Loại điểm thải
Mã	LDT
Mô tả	Loại điểm thải theo nguồn gốc chất thải
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Sản xuất	Điểm chứa chất thải của sản xuất, khai khoáng
	2	Dân sinh	Điểm chứa chất thải sinh hoạt

Tên	Loại đê
Mã	LDE
Mô tả	Loại đê theo công dụng
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Đê bao	Tuyến đê nằm trong vùng đã được tuyến đê sông, đê biển bảo vệ, đầu và cuối tuyến này nối với đê chính tuyến ngoài, có tác dụng dự phòng, ngăn không cho nước sông, nước biển gây ngập lụt khu vực cần bảo vệ khi đê tuyến ngoài bị tràn, vỡ
	2	Đê biển	Tuyến đê dọc theo bờ biển, đầm phá ngăn không cho nước biển gây ngập lụt vùng được đê bảo vệ
	3	Đê bối	Tuyến đê bảo vệ cho một khu vực nằm ở phía sông của đê sông
	4	Đê chuyên dụng	Đê bảo vệ cho một loại đối tượng riêng biệt
	5	Đê sông	Tuyến đê dọc theo bờ sông, ngăn không cho nước lũ, nước triều gây ngập lụt vùng được tuyến đê bảo vệ

Tên	Loại độ che phủ tán cây
Mã	LCP
Mô tả	Tỷ lệ phần trăm (%) giữa tổng diện tích hình chiếu tán cây trên mặt đất so với diện tích rừng
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	≥ 30%	Độ che phủ tán cây từ 30% trở lên
	2	< 30%	Độ che phủ tán cây dưới 30%

Tên	Loại đường bay
Mã	LDG
Mô tả	Thông tin phân loại đường bay
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Nội địa	Đường bay nội địa
	2	Quốc tế	Đường bay quốc tế

Tên	Loại đường biển
Mã	LIB
Mô tả	Loại hình đường biển
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Nội địa	Đường biển nội địa
	2	Quốc tế	Đường biển quốc tế

Tên	Loại đường bộ
Mã	LDB
Mô tả	Phân loại đường bộ theo mục đích sử dụng
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Đường cao tốc	Đường bộ chỉ dành cho xe cơ giới chạy với tốc độ cao, có dải phân cách chia đường cho xe chạy theo hai chiều ngược nhau riêng biệt và không giao cắt cùng mức với đường khác
	2	Đường chuyên dụng	Đường bộ chuyên phục vụ cho nhu cầu vận chuyển của cơ quan, xí nghiệp, công trường, nông, lâm trường; đường ra, vào các khu kinh tế mới, vùng định canh định cư, cơ sở quốc phòng, ga tàu, bến cảng, kho bãi và đường nội bộ trong cơ quan, xí nghiệp, nhà máy, trường học, công viên, nông, lâm trường …
	3	Đường dẫn	Đường bộ dẫn vào, ra cầu giao thông, nối liền các tuyến đường với nhau
	4	Đường nông thôn	Đường bộ nối liền các điểm dân cư nông thôn với nhau, đường phục vụ chủ yếu cho nhu cầu đời sống, sản xuất của dân cư nông thôn
	5	Đường phố	Tất cả các loại đường bộ (trừ các quốc lộ) có tên nằm trong phạm vi nội thành, nội thị
	6	Đường trong khu dân cư	Đường bộ trong khu dân cư đô thị và dân cư nông thôn
	7	Đường trục chính	Đường trục chính của mạng lưới đường toàn quốc nối liền Thủ đô với trung tâm hành chính, với các đầu nối giao thông trọng yếu, với các nước láng giềng hoặc là những đường nối liền các trung tâm, các đầu mối đó với nhau

Tên	Loại đường bờ nước
Mã	LBN
Mô tả	Phân loại đường bờ nước theo loại đối tượng thủy hệ
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Ao, hồ	Bờ ao, hồ
	2	Biển	Bờ biển
	3	Kênh, mương	Bờ dòng chảy nhân tạo
	4	Sông, suối	Bờ dòng chảy tự nhiên

Tên	Loại đường mép nước
Mã	LME
Mô tả	Phân loại đường mép nước theo loại đối tượng thủy hệ
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Mép nước ao, hồ	Đường mép nước ao, hồ
	2	Mép nước biển	Đường mép nước biển
	3	Mép nước sông, suối	Đường mép nước dòng chảy tự nhiên

Tên	Loại đường dây tải điện
Mã	LDI
Mô tả	Phân loại đường điện theo loại hiện điện thế truyền tải
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Cao thế	Đường điện trung, cao thế
	2	Hạ thế	Đường điện hạ thế

Tên	Loại đường sắt
Mã	LDS
Mô tả	Loại đường sắt theo cấu trúc
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Đơn	Đường ray đơn
	2	Kép	Đường ray kép
	3	Lồng	Đường ray lồng

Tên	Loại giếng kiểm tra công trình ngầm
Mã	LGK
Mô tả	Loại giếng kiểm tra công trình ngầm theo loại công trình ngầm
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Cấp nước	Giếng kiểm tra các công trình cấp nước ngầm
	2	Điện	Giếng kiểm tra các công trình điện ngầm
	3	Thoát nước	Giếng kiểm tra các công trình thoát nước ngầm
	4	Viễn thông	Giếng kiểm tra các công trình viễn thông ngầm

Tên	Loại hành lang an toàn công trình
Mã	LHL
Mô tả	Loại hành lang an toàn công trình theo loại công trình
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Hàng lang an toàn giao thông đường bộ	Giới hạn phần đất hai bên đường bộ (kể cả phần mặt nước sông, suối dọc hai bên cầu, hầm, bến phà, cầu phao) nhằm bảo đảm an toàn giao thông và bảo vệ công trình đường bộ
	2	Hành lang an toàn giao thông đường sắt	Giới hạn phần đất hai bên đường sắt nhằm bảo đảm an toàn giao thông và bảo vệ công trình đường sắt
	3	Hành lang an toàn giao thông đường thủy	Giới hạn phần không gian được quy định nhằm bảo đảm an toàn giao thông và bảo vệ công trình đường thủy
	4	Hành lang an toàn lưới điện	Giới hạn phần không gian xung quanh mạng lưới điện nhằm bảo đảm an toàn và bảo vệ công trình

Tên	Loại hầm giao thông
Mã	LHA
Mô tả	Phân loại hầm giao thông theo mục đích sử dụng
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Đường bộ	Hầm nối thông tuyến giao thông đường bộ
	2	Dân sinh	Hầm cho người đi bộ và phương tiện giao thông thô sơ
	3	Đường sắt	Hầm nối thông tuyến giao thông đường sắt

Tên	Loại hồ, ao
Mã	LHO
Mô tả	Phân loại hồ ao theo mục đích sử dụng
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Hồ chứa	Hồ chứa nước thủy lợi, thủy điện
	2	Hồ, ao	Hồ, ao thông thường

Tên	Loại khu bảo tồn thiên nhiên
Mã	LKB
Mô tả	Loại hình khu bảo tồn thiên nhiên
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Khu dự trữ thiên nhiên tuyệt đối hoặc khu bảo vệ vùng hoang dã	Khu vực dành để nghiên cứu khoa học hay để bảo vệ sự nguyên vẹn của vùng chưa có sự tác động của con người
	2	Vườn quốc gia	Khu vực chủ yếu bảo tồn hệ sinh thái và giải trí, du lịch
	3	Công trình thiên nhiên	Khu vực chủ yếu bảo tồn các cảnh quan độc đáo, có giá trị
	4	Khu quản lý sinh cảnh hoặc các loại	Khu vực chủ yếu bảo tồn các hệ sinh thái hoặc các loài bằng cách quản lý có sự can thiệp tích cực
	5	Khu bảo vệ phong cảnh đất liền hoặc biển	Khu vực bảo tồn phong cảnh thiên nhiên đẹp chủ yếu cho giải trí, du lịch
	6	Khu bảo vệ tài nguyên	Khu bảo tồn được quản lý để sử dụng hợp lý các hệ sinh thái tự nhiên

Tên	Loại mạch nước
Mã	LMN
Mô tả	Loại mạch nước theo chất nước
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Khoáng	Mạch nước khoáng
	2	Nóng	Mạch nước nóng

Tên	Loại máng
Mã	LMG
Mô tả	Phân loại máng theo vị trí đặt so với mặt đất
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Mặt đất	Máng trên mặt đất
	2	Nổi	Máng đặt trên trụ cao

Tên	Loại nghĩa trang
Mã	LNT
Mô tả	Phân loại nghĩa trang theo loại hình
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Lăng	Công trình lưu giữ, tưởng niệm người đã khuất
	2	Nghĩa địa, nghĩa trang	Nơi địa táng, hỏa táng, điện táng người đã khuất
	3	Nghĩa trang liệt sĩ	Nơi chôn cất, lưu giữ, tưởng niệm các chiến sĩ đã hy sinh vì Tổ quốc

Tên	Loại nhiên liệu
Mã	LNL
Mô tả	Loại nhiên liệu, hóa chất được chuyên chở trong đường ống dẫn
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Hóa chất	Hóa chất
	2	Khí đồng hành	Khí đồng hành
	3	Khí đốt	Khí đốt

Tên	Loại nước
Mã	LND
Mô tả	Loại nước chuyển dẫn trong đường ống
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Công nghiệp	Nước phục vụ sản xuất công nghiệp
	2	Nước thải	Nước thải
	3	Sinh hoạt	Nước sạch phục vụ sinh hoạt

Tên	Loại phủ bề mặt
Mã	LPM
Mô tả	Loại công trình, thực vật phủ bề mặt
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Cây ăn quả	Khu vực được che phủ bởi cây trồng ăn quả
	2	Cây bụi	Rừng có cây bụi chiếm ưu thế
	3	Cây công nghiệp ngắn ngày	Khu vực được che phủ bởi cây trồng cung cấp nguyên liệu cho ngành công nghiệp có thời gian sinh trưởng và phát triển từ 1 năm trở xuống
	4	Cây dừa, cọ	Rừng có cây dừa, cọ chiếm ưu thế
	5	Cây hoa màu	Khu vực được che phủ bởi cây hoa màu
	6	Cây hoa, cây cảnh	Khu vực được che phủ bởi cây hoa, cây cảnh
	7	Cây hỗn hợp	Rừng có nhiều loại cây, nhưng không có loại nào chiếm ưu thế
	8	Cây lá kim	Rừng có cây lá kim chiếm ưu thế
	9	Cây lá rộng	Rừng có cây lá rộng ưu thế
	10	Cây lương thực	Khu vực được che phủ bởi cây trồng cung cấp lương thực
	11	Cây ưu mặn, chua phèn	Rừng ở các cùng đất ngập nước mặn, chua phèn
	12	Cây tre nứa	Rừng có cây tre nứa chiếm ưu thế
	13	Cây rau	Khu vực được che phủ bởi cây rau
	14	Công nghiệp dài ngày	Khu vực được che phủ chủ bởi cây trồng có thời gian sinh trưởng và phát triển trên 1 năm cung cấp nguyên liệu cho ngành công nghiệp
	15	Công trình công nghiệp	Khu vực được che phủ chủ yếu bởi công trình công nghiệp
	16	Công trình giao thông	Khu vực được che phủ chủ yếu bởi các công trình giao thông
	17	Công trình thủy lợi	Khu vực được che phủ chủ yếu bởi các công trình thủy lợi

Tên	Loại ranh giới nước mặt
Mã	LRM
Mô tả	Loại ranh giới nước mặt theo phương pháp xác định
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Hành chính	Ranh giới nước mặt lấy theo ranh giới hành chính
	2	Đoán nhận	Ranh giới nước mặt được đoán nhận vị trí

Tên	Loại ranh giới sử dụng đất
Mã	LRD
Mô tả	Loại ranh giới sử dụng đất theo mục đích sử dụng
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Quốc phòng	Đường ranh giới khu vực dành cho quốc phòng, an ninh
	2	Lâm trường	Đường ranh giới khu vực lâm trường
	3	Nông trường	Đường ranh giới khu vực nông trường
	4	Ranh giới khác	Đường ranh giới khu vực sử dụng đất vào các mục đích khác

Tên	Loại taluy
Mã	LTG
Mô tả	Loại taluy theo loại đối tượng được gia cố
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Đường bộ	Taluy đường bộ
	2	Đường sắt	Taluy đường sắt
	3	Đê	Taluy đê
	4	Bờ kênh, mương	Taluy bờ kênh, mương

Tên	Loại trạm điện
Mã	LTD
Mô tả	Thông tin phân loại trạm điện theo mục đích sử dụng
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Trạm biến áp	Trạm biến áp điện
	2	Trạm cắt	Trạm cắt điện
	3	Trạm bù	Trạm bù công suất phản kháng điện

Tên	Loại trạm quan trắc
Mã	LTQ
Mô tả	Phân loại trạm quan trắc theo mục đích sử dụng
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Hải văn	Trạm quan trắc hải văn
	2	Khí tượng	Trạm quan trắc khí tượng
	3	Môi trường	Trạm quan trắc chất lượng môi trường
	4	Thủy văn	Trạm quan trắc thủy văn

Tên	Loại tuyến vượt sông
Mã	LTV
Mô tả	Phân loại tuyến vượt sông, suối theo khả năng giao thông
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Đò	Đoạn vượt sông bằng đò nối thông đường bộ
	2	Lội	Đoạn đường bộ qua sông, suối mà người và phương tiện giao thông thô sơ có thể qua được vào những khoảng thời gian nhất định không cần có phương tiện chuyên chở hoặc cầu
	3	Ngầm	Đoạn đường bộ qua sông, suối, thường ngập nước mà phương tiện giao thông cơ giới có thể qua được
	4	Phà	Đoạn đường bộ qua sông, suối bằng phà

Tên	Loại trường học
Mã	LTR
Mô tả	Loại hình trường học
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Cao đẳng	Trường cao đẳng
	2	Đại học	Trường đại học, học viện
	3	Điểm trường	Điểm trường phụ của trường học được bố trí trong địa bàn
	4	Dạy nghề	Trường dạy nghề, giáo dưỡng
	5	Mầm non	Trường mầm non
	6	Mẫu giáo	Trường mẫu giáo
	7	Phổ thông cơ sở	Trường phổ thông cơ sở
	8	Phổ thông trung học	Trường phổ thông trung học
	9	Tiểu học	Trường tiểu học
	10	Trung học chuyên nghiệp	Trung học chuyên nghiệp
	11	Trung học cơ sở	Trường trung học cơ sở
	12	Trung học phổ thông	Trường trung học phổ thông
	13	Trung tâm đào tạo	Trung tâm đào tạo
	14	Trung tâm giáo dục thường xuyên	Trung tâm giáo dục thường xuyên
	15	Trung tâm kỹ thuật tổng hợp - hướng nghiệp	Trung tâm kỹ thuật tổng hợp - hướng nghiệp

Tên	Loại vịnh, vũng
Mã	LVV
Mô tả	Thông tin phân loại vịnh, vũng
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Vịnh	Vịnh
	2	Vũng	Vũng

Tên	Mã đơn vị hành chính
Mã	MHC
Mô tả	Mã của đơn vị hành chính
Kiểu dữ liệu	CharacterString

Tên	Ngày cập nhật
Mã	NCN
Mô tả	Thời điểm cập nhật thông tin đối tượng
Kiểu dữ liệu	DateTime

Tên	Ngày tạo
Mã	NTA
Mô tả	Thời điểm tạo đối tượng
Kiểu dữ liệu	DateTime

Tên	Quốc gia liền kề
Mã	QGK
Mô tả	Tên quốc gia liền kề
Kiểu dữ liệu	CharacterString

Tên	Số hiệu điểm
Mã	SHD
Mô tả	Số hiệu điểm cơ sở đo đạc, điểm mốc biên giới, địa giới hành chính
Kiểu dữ liệu	CharacterString

Tên	Tải trọng cầu
Mã	TTC
Mô tả	Giới hạn lực bên ngoài mà dưới tác dụng của nó kết cấu hoặc công trình bắt đầu biến dạng, mất ổn định
Kiểu dữ liệu	CharacterString
Đơn vị đo	Tấn

Tên	Tên
Mã	TEN
Mô tả	Tên riêng của đối tượng
Kiểu dữ liệu	CharacterString

Tên	Thành phần taluy
Mã	TPL
Mô tả	Giới hạn cao nhất, thấp nhất của mái taluy
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Chân taluy	Giới hạn thấp nhất của mái taluy
	2	Đinh taluy	Giới hạn cao nhất của mái taluy

Tên	Thời điểm
Mã	TGN
Mô tả	Thời điểm thu nhận thông tin thuộc tính của đối tượng
Kiểu dữ liệu	DateTime

Tên	Tọa độ B
Mã	VDO
Mô tả	Giá trị độ vĩ của đường vĩ tuyến qua vị trí điểm
Kiểu dữ liệu	Real
Đơn vị đo	Độ

Tên	Tọa độ L
Mã	KDO
Mô tả	Giá trị độ kinh của đường kinh tuyến qua vị trí điểm
Kiểu dữ liệu	Real
Đơn vị đo	Độ

Tên	Tọa độ x
Mã	TDX
Mô tả	Giá trị tung độ của vị trí điểm trong hệ tọa độ vuông góc phẳng
Kiểu dữ liệu	Real
Đơn vị đo	Mét

Tên	Tọa độ y
Mã	TDY
Mô tả	Giá trị hoành độ của vị trí điểm trong hệ tọa độ vuông góc phẳng
Kiểu dữ liệu	Real
Đơn vị đo	Mét

Tên	Tỷ cao
Mã	TYC
Mô tả	Độ chênh cao so với bề mặt địa hình
Kiểu dữ liệu	Real
Đơn vị đo	Mét

Tên	Tỷ sâu
Mã	TYS
Mô tả	Độ chênh sâu so với bề mặt địa hình
Kiểu dữ liệu	Real
Đơn vị đo	Mét

Tên	Trạng thái xuất lộ bãi
Mã	TTB
Mô tả	Trạng thái xuất lộ của bãi bồi, bãi đá dưới nước
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Chìm	Bãi ngập nước quanh năm
	2	Nổi	Bãi nhô cao khỏi mặt nước
	3	Nửa nổi, nửa chìm	Hàng năm có thời gian bãi bị ngập nước, có thời gian bãi nhô cao khỏi mặt nước do ảnh hưởng của chế độ nước

Tên	Trạng thái nước mặt
Mã	TTD
Mô tả	Trạng thái xuất lộ của nước mặt, dòng chảy
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Kho xác định	Dòng chảy khó xác định
	2	Không ổn định	Nước mặt theo mùa
	3	Không xác định	Không xác định trạng thái xuất lộ của nước mặt
	4	Ngầm	Đoạn dòng chảy mặt chảy ngầm
	5	Ổn định	Nước mặt ổn định

Tên	Vị trí đường ống
Mã	VTO
Mô tả	Vị trí đường ống dẫn so với mặt đất
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Ngầm	Đường ống dẫn ngầm
	2	Trên trụ	Đường ống dẫn trên trụ

PHỤ LỤC SỐ VI

HỆ QUY CHIẾU TỌA ĐỘ
(ban hành kèm theo Quyết định số 05/2008/QĐ-BTNMT ngày 26 tháng 8 năm 2008 của Bộ Tài nguyên và Môi trường)

1. Thông tin mô tả hệ quy chiếu tọa độ

1.1. Thông tin định danh

Tên	Tên trong mô hình khái niệm	Kiểu dữ liệu	Yêu cầu	Lần xuất hiện tối đa	Mô tả
Tên hệ quy chiếu tọa độ	CRSID	RS_Identifier	M	1	Các thông tin về hệ quy chiếu tọa độ gồm: tên, mã, ngày ban hành

1.2. Thông tin xác định hệ thống tham số gốc

a. Thông tin định danh

Tên	Thuộc tính UML	Kiểu dữ liệu	Yêu cầu	Lần xuất hiện tối đa	Mô tả
Tên tham số gốc	datumID	RS_identifier	M	1	Các thông tin để xác định tính duy nhất của hệ thống tham số gốc
Loại tham số gốc	type	CharacterString	O	1	Loại tham số gốc gồm: - Trắc địa - Độ cao - Địa phương
Điểm định vị	point	CharacterString	O		Mô tả, bao gồm cả mô tả tọa độ của 1 hoặc nhiều điểm sử dụng để định vị Elipxôit quy chiếu

b. Thông tin mô tả kinh tuyến trục

Tên	Thuộc tính UML	Kiểu dữ liệu	Yêu cầu	Lần xuất hiện tối đa	Mô tả
Tên kinh tuyến trục	meridianID	RS_identifier	M	1	Các thông tin để xác định tính duy nhất của kinh tuyến trục
Độ kinh của kinh tuyến trục	Greenwich Longitude	Angle	M	1	Độ kinh của kinh tuyến trục tính từ kinh tuyến Greenwich về phía Đông

c. Thông tin xác định Elipxôit

Tên	Thuộc tính UML	Kiểu dữ liệu	Yêu cầu	Lần xuất hiện tối đa	Mô tả
Tên elipxôit	ellipsoidID	RS_identifier	M	1	Các thông tin để xác định tính duy nhất của elipxôit
Bán trục lớn	semiMajor Axis	Length	M	1	Độ dài bán trục lớn của elipxôit
Hình dạng elipxôit	ellipsoid Shape	Boolean	M	1	TRUE trong trường hợp mặt tham chiếu là elipxôit, FALSE trong trường hợp mặt tham chiếu là mặt cầu
Giá trị nghịch đảo độ dẹt của elipxôit	inverse Flattening	SC_inverse Flattening	C	1	Bắt buộc trong trường hợp mặt tham chiếu là elipxôit

1.3. Thông tin xác định hệ tọa độ

a. Thông tin định danh

Tên	Thuộc tính UML	Kiểu dữ liệu	Yêu cầu	Lần xuất hiện tối đa	Mô tả
Tên hệ tọa độ	CSID	RS_Identifier	M	1	Tên, mã, ngày ban hành hệ tọa độ
Loại hệ tọa độ	Type	SC_Coordinate SystemType	M	1	Loại hệ tọa độ gồm: - Vuông góc không gian - Cầu - Elipxôit - Độ cao - Vuông góc phẳng
Số chiều của hệ tọa độ	Dimension	Integer	M	1	Số chiều của hệ tọa độ {1, 2, 3}

b. Thông tin xác định trục tọa độ

Tên	Thuộc tính UML	Kiểu dữ liệu	Yêu cầu	Lần xuất hiện tối đa	Mô tả
Tên trục tọa độ	axisName	CharacterString	M	1	Tên của trục tọa độ
Hướng trục tọa độ	axisDirection	CharacterString	M	1
Đơn vị đo	axisUnitID	UnitOf Measure	M	1	Đơn vị đo giá trị tọa độ

1.4. Thông tin mô tả phép tính chuyển tọa độ

a. Thông tin định danh

Tên	Thuộc tính UML	Kiểu dữ liệu	Yêu cầu	Lần xuất hiện tối đa	Mô tả
Tên phép tính chuyển	coordinate OperationID	RS_identifier	M	1	Mô tả phép tính chuyển
Tên hệ quy chiếu tọa độ nguồn	sourceID	RS_identifier	C	1	Bắt buộc trong trường hợp chuyển đổi hệ quy chiếu tọa độ
Tên hệ quy chiếu tọa độ đích	targetID	RS_identifier	C	1	Bắt buộc trong trường hợp chuyển đổi hệ quy chiếu tọa độ
Tên phương pháp tính chuyển	methodName	CharacterString	C	1	Tên của thuật toán được sử dụng để tính chuyển tọa độ Ví dụ: - Thuật toán Molodenski khi tính chuyển hệ quy chiếu tọa độ - Thuật toán tính chuyển tọa độ elipxôit sang tọa độ vuông góc phẳng - Thuật toán chuyển đổi radian sang độ
Công thức tính chuyển	formula	CharacterString	M	1	Các công thức tính chuyển được sử dụng trong thuật toán
Số lượng tham số tính chuyển	numberOf-Parameters	Integer	M	1	Số lượng tham số được sử dụng trong công thức tính chuyển

b. Thông tin xác định tham số tính chuyển

Tên	Thuộc tính UML	Kiểu dữ liệu	Yêu cầu	Lần xuất hiện tối đa	Mô tả
Tên tham số	name	CharacterString	M	1	Tên tham số được sử dụng trong công thức tính chuyển
Giá trị	value	Measure	M	1	Giá trị của tham số

2. Quy định về mã hệ quy chiếu tọa độ

2.1. Hệ quy chiếu tọa độ VN-2000

Tên	Mã	Ngày ban hành
Hệ quy chiếu tọa độ VN - 2000	1	12/7/2000

2.2. Hệ quy chiếu tọa độ VN-2000 cho múi chiếu 6⁰

STT	Múi	Tên	Mã	Ngày ban hành
1	48	Hệ quy chiếu tọa độ VN - 2000 múi 48 Bắc	A	12/7/2000
2	49	Hệ quy chiếu tọa độ VN - 2000 múi 49 Bắc	B	12/7/2000
3	50	Hệ quy chiếu tọa độ VN - 2000 múi 50 Bắc	C	12/7/2000

2.3. Hệ quy chiếu tọa độ VN-2000 cho múi chiếu 3⁰

STT	Múi	Tên	Mã	Ngày ban hành
1	481	Hệ quy chiếu tọa độ VN - 2000 múi 481 Bắc	A1	12/7/2000
2	482	Hệ quy chiếu tọa độ VN - 2000 múi 482 Bắc	A2	12/7/2000
3	491	Hệ quy chiếu tọa độ VN - 2000 múi 491 Bắc	B1	12/7/2000
4	492	Hệ quy chiếu tọa độ VN - 2000 múi 492 Bắc	B2	12/7/2000
5	501	Hệ quy chiếu tọa độ VN - 2000 múi 501 Bắc	C1	12/7/2000
6	502	Hệ quy chiếu tọa độ VN - 2000 múi 502 Bắc	C2	12/7/2000

PHỤ LỤC SỐ VII

NỘI DUNG SIÊU DỮ LIỆU ĐỊA LÝ CƠ SỞ
(ban hành kèm theo Quyết định số 05/2008/QĐ-BTNMT ngày 26 tháng 8 năm 2008 của Bộ trưởng Bộ Tài nguyên và Môi trường)

I. MÔ HÌNH CẤU TRÚC DỮ LIỆU ĐỊA LÝ CƠ SỞ

1. Mô hình tổng quát

Trong đó, các nhóm thông tin siêu dữ liệu được mô tả bằng các lớp UML sau:

Nhóm thông tin	Tên lớp UML trong mô hình
Nhóm thông tin mô tả siêu dữ liệu địa lý	MD_Metadata
Nhóm thông tin mô tả hệ quy chiếu tọa độ	MD_ReferenceSystem
Nhóm thông tin mô tả dữ liệu địa lý	MD_Identification
Nhóm thông tin mô tả chất lượng dữ liệu địa lý	DQ_DataQuality
Nhóm thông tin mô tả phương pháp và quy trình phân phối dữ liệu địa lý	MD_Distribution

2. Mô hình cấu trúc của các nhóm thông tin

a. Cấu trúc nhóm thông tin mô tả siêu dữ liệu địa lý

b. Cấu trúc nhóm thông tin mô tả hệ quy chiếu tọa độ

c. Cấu trúc nhóm thông tin mô tả dữ liệu địa lý

d. Cấu trúc nhóm thông tin về quy định sử dụng dữ liệu địa lý

đ. Cấu trúc nhóm thông tin mô tả chất lượng dữ liệu địa lý

e. Cấu trúc nhóm thông tin mô tả phân phối dữ liệu địa lý

3. Mô hình cấu trúc của các kiểu dữ liệu trong mô hình cấu trúc siêu dữ liệu địa lý

a. Cấu trúc thông tin mô tả cơ quan, tổ chức chịu trách nhiệm pháp lý và các thông tin liên quan

<<DataType>>

CI_Citation

+itle[1] : CharacterString

+date[1..*] : CI Date

<<DataType>>

CI_Date

+date[1]: Date

+dateType[1] : CI_DateTypeCode

<<CodeList>>

CI_DateTypeCode

+creation = 001

+publication = 002

+revision = 003

<<DataType>>

CI_ResponsibleParty

+individualName[0..1] : CharacterString

+positionName[0..1] :CharacterString

+organisationName[0..1]: CharacterString

+role[1] : CI_RoleCode

+contractInfo[0..1]: CI_Contact

<<DataType>>

CI_Contact

+onlineResource[0..1] : CI_OnlineResource

+hoursOfService[0..1] : CharacterString

+contractInstructions[0..1] : CharacterString

+address[0..1] : CI_Address

+phone[0..1] : CI_Telephone

<<CodeList>>

CI_RoleCode

+resourceProvider = 001

+custodian = 002

+owner = 003

+user = 004

+distributor = 005

+originator = 006

+pointOfContract = 007

+principleInvenstigator = 008

+processor = 009

+publisher = 010

+author = 011

<<DataType>>

CI_Telephone

+voice[0..*] : CharacterString

+facsimile[0..*] : CharacterString

<<DataType>>

CI_OnlineResource

+linkage[1] : URL

+description[0..1] : CharacterString

<<DataType>>

CI_Address

+deleveryPoint[0..*] : CharacterString

+city[0..1] : CharacterString

+AdministrativeArea[0..1] : CharacterString

+postalCode[0..1] : CharacterString

+country[0..1] : CharacterString

+electronicMailAddress : CharacterString

b. Cấu trúc Thông tin mô tả phạm vi không gian và thời gian

II. TỪ ĐIỂN SIÊU DỮ LIỆU ĐỊA LÝ

1. Thông tin siêu dữ liệu (MD_Metadata)

Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu dữ liệu	Miền giá trị
MD_Metadata	Siêu dữ liệu	Phần tử gốc định nghĩa siêu dữ liệu địa lý	M	1	Class
fileIdentifier	Mã tài liệu	Mã nhận dạng hoặc tên gọi duy nhất được gán cho mỗi tài liệu Siêu dữ liệu địa lý	M	1	CharacterString	Chuỗi ký tự bất kỳ
language	Ngôn ngữ	Ngôn ngữ chính thức được sử dụng trong tài liệu siêu dữ liệu địa lý	C	1	CharacterString	Chuỗi ký tự bất kỳ
characterSet	Bảng mã ký tự	Tên đầy đủ của bảng mã ký tự chuẩn ISO được sử dụng để mã hóa tài liệu Siêu dữ liệu địa lý (Ví dụ utf7, utf8, usAscii…)	C	1	Lớp	MD_CharacterSet Code
parentIdentifier	Mã, tên tài liệu siêu dữ liệu nguồn	Mã nhận dạng hoặc tên gọi tài liệu siêu dữ liệu địa lý nguồn (nếu có) được sử dụng để xây dựng tài liệu Siêu dữ liệu địa lý	C	1	CharacterString	Chuỗi ký tự bất kỳ
hierarchyLevel	Phạm vi mô tả	Phạm vi dữ liệu địa lý mà tài liệu siêu dữ liệu địa lý mô tả (ví dụ: cho cả tập dữ liệu, cho một kiểu đối tượng địa lý,…)	C	N	Lớp	MD_ScopeCode
hierarchyLevel Name	Mô tả bổ sung	Mô tả bổ sung về phạm vi mô tả	O	N	CharacterString	Chuỗi ký tự bất kỳ
dateStamp	Ngày lập	Ngày lập tài liệu siêu dữ liệu	M	1	Date
metadataStan-dardName	Tên chuẩn	Tên đầy đủ của chuẩn siêu dữ liệu địa lý áp dụng	O	1	CharacterString	Chuỗi ký tự bất kỳ
metadataStan-dardVersion	Phiên bản	Số phiên bản của chuẩn siêu dữ liệu địa lý áp dụng	O	1	CharacterString	Chuỗi ký tự bất kỳ
contact	Đơn vị xây dựng	Thông tin liên hệ của cơ quan, tổ chức lập tài liệu Siêu dữ liệu địa lý	M	1	Lớp	CI_Responsible-Party
dataQualityInfo	Thông tin chất lượng	Các thông tin mô tả chất lượng dữ liệu địa lý	O	N	Quan hệ liên kết	DQ_DataQuality
distributionInfo	Thông tin phân phối	Các thông tin liên quan đến việc phân phối và chia sẻ dữ liệu địa lý	O	1	Quan hệ liên kết	MD_Distribution
reference-SystemInfo	Thông tin hệ quy chiếu	Các thông tin về hệ quy chiếu không gian và thời gian của dữ liệu địa lý	O	N	Quan hệ liên kết	MD_Reference-System
identification-Info	Thông tin định danh	Thông tin khái quát về dữ liệu địa lý mà tài liệu Siêu dữ liệu địa lý mô tả	M	1	Quan hệ liên kết	MD_DataIdentific-ation

2. Thông tin hệ quy chiếu

a. MD_ReferenceSystem

Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu dữ liệu	Miền giá trị
MD_ReferenceSystem
referenceSystemIdentifier	Hệ quy chiếu	Tên tổ chức có trách nhiệm ban hành và bảo trì hệ quy chiếu và mã hệ quy chiếu	M	1	Lớp	RS_Identifier

b. MD_Identifier

Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu dữ liệu	Miền giá trị
MD_Identifier
authority	Tên tổ chức	Tên tổ chức có trách nhiệm ban hành và bảo trì hệ quy chiếu	O	1	Lớp	CI_Citation
code	Mã	Mã hệ quy chiếu	M	1	CharacterString	Chuỗi ký tự bất kỳ

3. Thông tin định danh dữ liệu địa lý

a. MD_Identification

Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu	Miền giá trị
MD_Identification
citation	Thông tin khái quát	Các thông tin khái quát về phương pháp xây dựng, phương pháp thu thập tài liệu gốc,…	M	1	Lớp	CI_Citation
abstract	Tóm tắt	Mô tả ngắn gọn về nội dung dữ liệu địa lý	M	1	CharacterString	Chuỗi ký tự bất kỳ
purpose	Mục đích	Mô tả mục đích xây dựng dữ liệu địa lý	O	1	CharacterString	Chuỗi ký tự bất kỳ
status	Hiện trạng	Mô tả hiện trạng dữ liệu địa lý	O	N	Lớp	MD_Pro-gressCode
pointOfContract	Thông tin liên hệ	Thông tin về tổ chức, cá nhân có liên quan đến quá trình xây dựng, kiểm tra, nghiệm thu, sử dụng sản phẩm dữ liệu địa lý	O	N	Quan hệ liên kết	CI_Respon-sibleParty
resourceConstraints	Điều kiện ràng buộc	Chỉ ra các thông tin ràng buộc trong quản lý, khai thác, cập nhật dữ liệu địa lý (ví dụ thông tin về các ràng buộc về bảo mật và quyền truy cập, …)	O	N	Quan hệ liên kết	MD_Cons-traints
graphicOverview	Khái quát đồ hoạ	Mô tả khái quát về dữ liệu địa lý bằng đồ họa	O	N	Quan hệ liên kết	MD_Brow-seGraphic
descriptiveKeywords	Từ khóa	Các từ khóa, loại từ khóa và nguồn tham chiếu	O	N	Quan hệ liên kết	MD_Key-words

b. MD_DataIdentification

Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu dữ liệu	Miền giá trị
MD_DataIdentification
spatialRepresentationType	Kiểu mô hình dữ liệu không gian	Mô hình dữ liệu không gian được sử dụng trong tập dữ liệu địa lý (Ví dụ: Vector, Grid,…)	O	N	Lớp	MD_SpatialReprese-ntation TypeCode
language	Ngôn ngữ	Ngôn ngữ được sử dụng trong tập dữ liệu địa lý (Ví dụ: Tiếng Việt, Tiếng Anh,…)	M	N	CharacterString	Chuỗi ký tự bất kỳ
characterSet	Bảng mã ký tự	Tên đầy đủ của chuẩn bảng mã ký tự được sử dụng trong tập dữ liệu địa lý (Ví dụ: utf7, utf8, usAscii,…)	O	N	Lớp	MD_CharacterSetCode
topicCategory	Chủ đề	Tên các chủ đề dữ liệu địa lý (Ví dụ: Độ cao, Môi trường, Giao thông,…)	O	N	Lớp	MD_TopicCategory-Code
extent	Phạm vi	Phạm vi theo không gian và thời gian của tập dữ liệu địa lý	O	N	Lớp	EX_Extent
spatialResolution	Tỷ lệ	Mức độ đầy đủ và chi tiết của tập dữ liệu địa lý	O	N	Quan hệ liên kết	MD_Resolution

c. MD_BrowseGraphic

Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu dữ liệu	Miền giá trị
MD_BrowseGraphic
fileName	Tên tệp	Tên tệp dữ liệu đồ họa	M	1	CharacterString	Chuỗi ký tự bất kỳ
fileDescription	Mô tả	Mô tả bổ sung về tệp dữ liệu đồ hoạ	O	1	CharacterString	Chuỗi ký tự bất kỳ
fileType	Loại tệp	Định dạng tệp đồ hoạ (ví dụ: CGM, EPS, GIF, JPEG, PBM, PS, TIFF, XWD)	O	1	CharacterString	Chuỗi ký tự bất kỳ

d. MD_Keywords

Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu dữ liệu	Miền giá trị
keyword	Từ khóa	Tên từ khóa	M	N	CharacterString	Chuỗi ký tự bất kỳ
type	Loại từ khóa	Loại từ khóa	O	1	Lớp	MD_KeywordTypeCode

đ. MD_Resolution

Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu	Miền giá trị
equivalentScale	Mẫu số tỷ lệ	Mẫu số tỷ lệ của bản đồ giấy tương ứng với tập dữ liệu địa lý	C	1	Lớp	MD_Representative-Fraction
distance	Khoảng cách	Khoảng cách nhỏ nhất có thể phân biệt được trên bản đồ giấy tương ứng	C	1	Distance	Distance

e. MD_RepresentativeFraction

Tên trong mô hình cấu trúc	Tên gọi	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu dữ liệu	Miền giá trị
denominator	Mẫu số tỷ lệ	Mẫu số tỷ lệ bản đồ giấy	M	N	Integer	Integer

4. Thông tin mô tả chất lượng dữ liệu

a. DQ_DataQuality

Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu dữ liệu	Miền giá trị
DQ_DataQuality
scope	Phạm vi	Phạm vi áp dụng các tiêu chí chất lượng trong tập dữ liệu địa lý	M	1	Quan hệ liên kết	DQ_Scope
lineage	Nguồn gốc	Nguồn tư liệu gốc được sử dụng để xây dựng tập dữ liệu địa lý	O	1	Quan hệ liên kết	LI_Lineage
report	Báo cáo	Báo cáo ghi nhận quá trình và kết quả kiểm tra chất lượng dữ liệu địa lý	O	N	Quan hệ liên kết	DQ_Element

b. DQ_Scope

Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu dữ liệu	Miền giá trị
DQ_Scope
level	Phạm vi	Phạm vi đánh giá chất lượng (ví dụ: thuộc tính, đối tượng, tập dữ liệu,…)	M	1	Lớp	MD_ScopeCode
levelDescription	Mô tả	Mô tả về phạm vi đánh giá chất lượng	O	N	CharacterString	Chuỗi ký tự bất kỳ
extent	Giới hạn	Phạm vi đánh giá chất lượng trong tập dữ liệu theo không gian và thời gian	O	1	Lớp	EX_Extent

c. LI_Lineage

Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu dữ liệu	Miền giá trị
LI_Lineage		Lớp thông tin mô tả nguồn gốc dữ liệu
statement	Mô tả	Mô tả về tư liệu gốc được sử dụng để xây dựng tập dữ liệu địa lý	M	1	CharacterString	Chuỗi ký tự bất kỳ

d. DQ_Element

Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu dữ liệu	Miền giá trị
DQ_Element
typeOfQuality-EvaluationCode	Loại phương pháp	Loại tiêu chí được áp dụng để đánh giá chất lượng dữ liệu địa lý	M	1	Lớp	DQ_TypeOf-QualityEvalua-tionCode
evaluationMethod-Description	Mô tả	Mô tả chi tiết về phương pháp đánh giá chất lượng dữ liệu địa lý	O	1	CharacterString	Chuỗi ký tự bất kỳ

đ. DQ_ConformanceResult

Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu dữ liệu	Miền giá trị
DQ_ConformanceResult
specification	Mô tả	Mô tả tổng quát về kết quả đánh giá chất lượng dữ liệu địa lý	M	1	Lớp	CI_Citation
explanation	Giải thích	Giải thích về kết quả đánh giá chất lượng dữ liệu địa lý	M	1	CharacterString	Chuỗi ký tự bất kỳ
pass	Kết luận	Kết luận về kết quả đánh giá chất lượng (Đạt hoặc Không đạt)	M	1	Boolean	Boolean

e. DQ_QuantitativeResult

Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu dữ liệu	Miền giá trị
DQ_QuantitativeResult
errorStatistic	Thống kê lỗi	Thống kê các lỗi phát hiện được trong quá trình đánh giá chất lượng dữ liệu địa lý	O	1	CharacterString	Chuỗi ký tự bất kỳ
value	Giá trị	Kết quả kiểm tra	M	N	Record	Record
valueUnit	Đơn vị đo	Đơn vị đo kết quả kiểm tra	M	1	UnitOfMeasure	UnitOfMeasure

5. Thông tin phân phối dữ liệu địa lý

a. MD_Distribution

Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu dữ liệu	Miền giá trị
MD_Distribution
transferOptions	Cách thức	Cách thức phân phối dữ liệu	O	N	Quan hệ liên kết	MD_DigitalTransfer-Options
distributionFormat	Định dạng	Định dạng phân phối dữ liệu	M	N	Quan hệ liên kết	MD_Format

b. MD_DigitalTransferOptions

Tên trường	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu dữ liệu	Miền giá trị
MD_DigitalTransferOptions
onLine	Trực tuyến	Thông tin mô tả cách thức phân phối dữ liệu trực tuyến	O	N	Lớp	CI_OnlineRe-source
offLine	Phi trực tuyến	Thông tin mô tả cách thức phân phối dữ liệu phi trực tuyến	O	1	Quan hệ liên kết	MD_Medium

c. MD_Format

Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu dữ liệu	Miền giá trị
MD_Format
name	Tên	Tên định dạng lưu trữ dữ liệu địa lý	M	1	CharacterString	Chuỗi ký tự bất kỳ
version	Phiên bản	Phiên bản định dạng lưu trữ dữ liệu địa lý	M	1	CharacterString	Chuỗi ký tự bất kỳ

d. MD_Medium

Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu dữ liệu	Miền giá trị
MD_Medium
name	Tên	Tên phương pháp lưu trữ dữ liệu địa lý (Ví dụ: CDROM, DVD, Online, Tape,…)	O	1	Lớp	MD_MediumName-Code
mediumNote	Ghi chú	Các ghi chú bổ sung về phương pháp lưu trữ (nếu có)	O	1	CharacterString	Chuỗi ký tự bất kỳ

6. Thông tin mô tả các ràng buộc liên quan đến dữ liệu

a. MD_Constraints

Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu dữ liệu	Miền giá trị
useLimitation	Giới hạn	Giới hạn sử dụng dữ liệu địa lý	O	N	CharacterString	Chuỗi ký tự bất kỳ

b. MD_LegalConstraints

Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu dữ liệu	Miền giá trị
accessConstraints	Truy cập	Các ràng buộc khi truy cập dữ liệu địa lý	O	N	Lớp	MD_RestrictionCode
useConstraints	Sử dụng	Các ràng buộc khi sử dụng dữ liệu địa lý	O	N	Lớp	MD_RestrictionCode
otherConstraints	Khác	Các ràng buộc khác	O	N	CharacterString	Chuỗi ký tự bất kỳ

c. MD_SecurityConstraints

Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu dữ liệu	Miền giá trị
classification	Loại	Loại phương pháp bảo mật được áp dụng cho dữ liệu địa lý	O	1	Lớp	MD_ClassificationCode
userNote	Ghi chú	Ghi chú bổ sung cho người sử dụng dữ liệu địa lý	O	1	CharacterString	Chuỗi ký tự bất kỳ
classification-System	Loại hệ thống	Tên của hệ thống bảo mật hiện thời được sử dụng cho dữ liệu địa lý	O	1	CharacterString	Chuỗi ký tự bất kỳ
handling-Description	Thủ tục cấp phép	Hướng dẫn các thủ tục để được cấp phép sử dụng dữ liệu địa lý	O	1	CharacterString	Chuỗi ký tự bất kỳ

7. Các kiểu dữ liệu biểu diễn thông tin đơn vị chịu trách nhiệm về tính pháp lý của dữ liệu địa lý

a. CI_ResponsibleParty

Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu dữ liệu	Miền giá trị
individualName	Người đại diện	Tên của người đại diện cho cơ quan, tổ chức liên quan đến dữ liệu địa lý	O	1	CharacterString	Chuỗi ký tự bất kỳ
positionName	Chức danh	Chức danh của người đại diện cho cơ quan, tổ chức liên quan đến dữ liệu địa lý	O	1	CharacterString	Chuỗi ký tự bất kỳ
organisationName	Tên tổ chức	Tên của cơ quan, tổ chức liên quan đến dữ liệu địa lý	O	1	CharacterString	Chuỗi ký tự bất kỳ
role	Vai trò	Vai trò của cơ quan, tổ chức liên quan đến dữ liệu địa lý	M	1	Quan hệ liên kết	CI_RoleCode
contactInfo	Thông tin liên hệ	Thông tin liên hệ của cơ quan, tổ chức liên quan đến dữ liệu địa lý	O	1	Quan hệ liên kết	CI_Contact

b. CI_Contact

Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu	Miền giá trị
CI_Contact
onLineResource	Địa chỉ trực tuyến	Thông tin về địa chỉ trực tuyến để liên hệ với cơ quan, tổ chức có liên quan đến dữ liệu địa lý	O	1	Lớp	CI_OnlineResource
hoursOfService	Thời gian liên hệ	Khoảng thời gian có thể liên hệ với các cơ quan, tổ chức có liên quan đến dữ liệu địa lý	O	1	CharacterString	Chuỗi ký tự bất kỳ
contactInstructions	Chỉ dẫn liên hệ	Các chỉ dẫn bổ sung nhằm giúp cho người có nhu cầu có thể liên hệ với các cơ quan, tổ chức có liên quan đến dữ liệu địa lý	O	1	CharacterString	Chuỗi ký tự bất kỳ
phone	Điện thoại	Điện thoại của các cơ quan, tổ chức có liên quan đến dữ liệu địa lý	O	1	Quan hệ liên kết	CI_Telephone
address	Địa chỉ	Địa chỉ của các cơ quan, tổ chức có liên quan đến dữ liệu địa lý	O	1	Quan hệ liên kết	CI_Address

c. CI_Telephone

Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu dữ liệu	Miền giá trị
CI_Telephone
voice	Số điện thoại	Số điện thoại của cơ quan, tổ chức có liên quan đến dữ liệu địa lý	O	N	CharacterString	Chuỗi ký tự bất kỳ
facsimile	Số Fax	Số Fax của các cơ quan, tổ chức có liên quan đến dữ liệu địa lý	O	N	CharacterString	Chuỗi ký tự bất kỳ

d. CI_Address

Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu dữ liệu	Miền giá trị
CI_Address
deliveryPoint	Số nhà	Số nhà, ngõ, phố	O	N	CharacterString	Chuỗi ký tự bất kỳ
city	Huyện	Quận, huyện, thị xã	O	1	CharacterString	Chuỗi ký tự bất kỳ
administrativeArea	Tỉnh	Tỉnh, thành phố	O	1	CharacterString	Chuỗi ký tự bất kỳ
postalCode	Mã bưu điện	Mã bưu điện	O	1	CharacterString	Chuỗi ký tự bất kỳ
country	Quốc gia	Quốc gia	O	1	CharacterString	Chuỗi ký tự bất kỳ
electronic MailAddress	Thư điện tử	Địa chỉ thư điện tử	O	N	CharacterString	Chuỗi ký tự bất kỳ

đ. CI_OnLineResource

Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu dữ liệu	Miền giá trị
CI_OnLineResource
linkage	Địa chỉ	Địa chỉ liên kết trực tuyến	M	1	CharacterString	Chuỗi ký tự bất kỳ
description	Mô tả	Mô tả bổ sung	O	1	CharacterString	Chuỗi ký tự bất kỳ

e. CI_Citation

Tên trường	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu dữ liệu	Miền giá trị
CI_Citation
title	Trích yếu	Thông tin trích yếu	M	1	CharacterString	Chuỗi ký tự bất kỳ
date	Ngày	Ngày trích yếu	M	N	Quan hệ liên kết	CI_Date

g. CI_Date

Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu dữ liệu	Miền giá trị
CI_Date
date	Ngày	Ngày	M	1	Date	Date
dateType	Loại sự kiện	Loại sự kiện gắn liền với một thời điểm như: xây dựng, xuất bản, chỉnh sửa,… dữ liệu địa lý	M	N	Lớp	CI_DateTypeCode

h. EX_Extent

Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu dữ liệu	Miền giá trị
EX_Extent
description	Mô tả	Mô tả về phạm vi không gian, thời gian của dữ liệu địa lý	O	1	CharacterString	Chuỗi ký tự bất kỳ
temporalElement	Thời gian	Giới hạn phạm vi theo thời gian	O	N	Quan hệ liên kết	EX_TemporalExtent
verticalElement	Độ cao	Giới hạn phạm vi theo độ cao	O	N	Quan hệ liên kết	EX_VerticalExtent
geographicElement	Địa lý	Giới hạn phạm vi địa lý	O	N	Quan hệ liên kết	EX_GeographicExtent

i. EX_TemporalExtent

Tên trường	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu dữ liệu	Miền giá trị
EX_TemporalExtent
extent	Thời gian	Ngày và thời gian	M	1	Lớp	TM_Primitive

k. EX_VerticalExtent

Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu dữ liệu	Miền giá trị
EX_VerticalExtent
minimumValue	Nhỏ nhất	Giá trị độ cao nhỏ nhất	M	1	Real	Real
maximumValue	Lớn nhất	Giá trị độ cao lớn nhất	M	1	Real	Real
unitOfMeasure	Đơn vị đo độ cao	Đơn vị đo độ cao	M	1	UomLength	UomLength
verticalDatum	Hệ gốc	Hệ thống tham số gốc độ cao	M	1	Lớp	SC_VerticalDatum

l. EX_GeographicExtent

Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu dữ liệu	Miền giá trị
EX_GeographicExtent
extentTypeCode	Kiểu phạm vi	TRUE nếu kiểu phạm vi địa lý được giới hạn bởi một đa giác. Ngược lại nhận giá trị FALSE	O	1	Boolen	Boolen
extentReferenceSystem	Hệ quy chiếu	Hệ quy chiếu không gian	O	1	Lớp	RS_Identifier

m. EX_GeographicDescription

Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu dữ liệu	Miền giá trị
EX_GeographicDescription
geographicIdentifier	Mã	Mã khu vực địa lý	M	1	Lớp	MD_Identifier

n. EX_GeographicBoundingBox

Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu dữ liệu	Miền giá trị
EX_GeographicBoundingBox
westBoundLongitude	Kinh độ Tây	Giá trị độ kinh Tây	M	1	Angle	Angle
EastBoundLongitude	Kinh độ Đông	Giá trị độ kinh Đông	M	1	Angle	Angle
southBoundLatitude	Vĩ độ Nam	Giá trị độ vĩ Nam	M	1	Angle	Angle
northBoundLatitude	Vĩ độ Bắc	Giá trị độ vĩ Bắc	M	1	Angle	Angle

o. EX_BoundingPolygon

Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu dữ liệu	Miền giá trị
EX_BoundingPolygon
polygon	Đường bao	Đường giới hạn được xác định bằng một đa giác	M	N	Lớp	GM_Object

p. EX_CoordinateBoudingBox

Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mô tả	Bắt buộc	Lần xuất hiện	Kiểu dữ liệu	Miền giá trị
EX_CoordinateBoudingBox
westBoundCoordinate	Tọa độ Tây	Tọa độ Tây	M	1	Real	Real
eastBoundCoordinate	Tọa độ Đông	Tọa độ Đông	M	1	Real	Real
southBoundCoordinate	Tọa độ Nam	Tọa độ Nam	M	1	Real	Real
northBoundCoordinate	Tọa độ Bắc	Tọa độ Bắc	M	1	Real	Real

III. CÁC THÔNG TIN SIÊU DỮ LIỆU TỐI GIẢN

Các thông tin trong lược đồ siêu dữ liệu tối thiểu cần phải có khi lập siêu dữ liệu địa lý được liệt kê trong bảng dưới đây:

Tên tập dữ liệu (M)

(MD_Metadata > MD_DataIdentification.citation > CI_Citation.title)

Kiểu biểu diễn không gian (mô hình dữ liệu không gian) (O)

MD_Metadata > MD_DataIdentification.spatialRepresentationType)

Ban hành công bố dữ liệu (M)

(MD_Metadata > MD_DataIdentification.citation > CI_Citation.date)

Thông tin hệ quy chiếu tọa độ (O)

(MD_Metadata > MD_ReferenceSystem)

Thông tin về đơn vị xây dựng dữ liệu (chịu trách nhiệm về mặt pháp lý) (O)

(MD_Metadata > MD_DataIdentification.pointOfContact > CI_ResponsibleParty)

Lý lịch dữ liệu (O)

(MD_Metadata > DQ_DataQuality.lineage > LI_Lineage)

Giới hạn phạm vi địa lý của tập dữ liệu (giới hạn bằng 4 tọa độ hoặc qua địa danh) (C)

(MD_Metadata > MD_DataIdentification.extent > EX_Extent > EX_GeopraphicExtent > EX_GeographicBoundingBox hoặc EX_GeographicDescription)

Địa chỉ truy cập dữ liệu trực tuyến (O)

(MD_Metadata > MD_Distribution > MD_DigitalTransferOption.onLine > CI_OnlineResource)

Ngôn ngữ sử dụng trong tập dữ liệu (M)

(MD_Metadata > MD_DataIdentification.language)

Mã định danh tệp siêu dữ liệu (O)

(MD_Metadata.fileIdentifier)

Bảng mã ký tự sử dụng trong tập dữ liệu (C)

(MD_Metadata > MD_DataIdentification.characterSet)

Tên quy chuẩn siêu dữ liệu (O)

(MD_Metadata.metadataStandardName)

Chủ đề thông tin của tập dữ liệu (M)

(MD_Metadata > MD_DataIdentification.topicCategory)

Số phiên bản quy chuẩn siêu dữ liệu địa lý (O)

(MD_Metadata.metadataStandardVersion)

Mức độ chi tiết, mức độ đầy đủ của dữ liệu địa lý (O)

(MD_Metadata > MD_DataIdentification.spatialResolution > MD_Resolution.equivalentScale or MD_Resolution.distance)

Ngôn ngữ sử dụng trong siêu dữ liệu (C)

(MD_Metadata.language)

Thông tin mô tả về mục đích sử dụng và hiện trạng của dữ liệu địa lý Abstract describing the dataset (M)

(MD_Metadata > MD_DataIdentification.abstract)

Bảng mã ký tự sử dụng trong siêu dữ liệu (C)

(MD_Metadata.characterSet)

Thông tin mô tả định dạng (mã hóa) dữ liệu địa lý (O)

(MD_Metadata > MD_Distribution > MD_Format.name và MD_Format.version)

Thông tin về đơn vị xây dựng siêu dữ liệu (M)

(MD_Metadata.contact > CI_ResponsibleParty)

Thông tin về phạm vi không gian (độ cao) và thời gian của dữ liệu địa lý (O)

(MD_Metadata > MD_DataIdentification.extent > EX_Extent > EX_TemporalExtent or EX_VerticalExtent)

Ngày lập siêu dữ liệu (M)

(MD_Metadata.dateStamp)

IV. BẢNG MÃ

1. Bảng mã ký tự theo ISO

STT	Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mã	Mô tả
1	MD_CharacterSetCode			Bảng mã ký tự
2	ucs2	ucs2	001	Mã ký tự 16 bít cố định
3	ucs4	ucs4	002	Mã ký tự 32 bít cố định
4	utf7	utf7	003	Mã ký tự 7 bít
5	utf8	utf8	004	Mã ký tự 8 bít
6	utf16	utf16	005	Mã ký tự 16 bít
7	usAscii	usAscii	021	Mã ký tự ASCII

2. Bảng mã hiện trạng sản phẩm dữ liệu địa lý

STT	Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mã	Mô tả
1	MD_ProgressCode			Tình trạng hiện thời của sản phẩm dữ liệu địa lý
2	completed	Đã hoàn thiện	001	Tập dữ liệu địa lý đã được hoàn thiện
3	historicalArchive	Lưu trữ	002	Tập dữ liệu địa lý đã được lưu trữ trong các thiết bị nhớ
4	obsolete	Hết hạn	003	Tập dữ liệu địa lý không còn giá trị sử dụng
5	onGoing	Đang cập nhật	004	Tập dữ liệu địa lý đang trong quá trình cập nhật
6	planned	Sắp cập nhật	005	Tập dữ liệu địa lý đang có kế hoạch cập nhật
7	required	Cần cập nhật	006	Tập dữ liệu địa lý đang được yêu cầu nâng cấp, mở rộng
8	underDevelopment	Đang xây dựng	007	Tập dữ liệu địa lý đang trong quá trình xây dựng

3. Bảng mã chủ đề dữ liệu địa lý

STT	Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mã	Định nghĩa
1	MD_TopicCategory Code			Các loại chủ đề sản phẩm dữ liệu địa lý
2	farming	Nông nghiệp	001	Chủ đề liên quan đến nông nghiệp, thủy lợi, nuôi trồng thủy hải sản,…
3	biota	Sinh học	002	Chủ đề liên quan đến bảo tồn thiên nhiên hoang dã, thực vật, đa dạng sinh học, đất ngập nước,…
4	boundaries	Ranh giới	003	Chủ đề liên quan đến ranh giới, địa giới hành chính, mốc giới
5	climatologyMeteoro logyAtmosphere	Khí tượng	004	Chủ đề liên quan đến khí tượng, thủy văn
6	economy	Kinh tế	005	Chủ đề liên quan đến kinh tế
7	elevation	Độ cao	006	Chủ đề liên quan đến địa hình, độ cao, dáng đất
8	environment	Môi trường	007	Chủ đề liên quan đến môi trường
9	geoscientificInfor-mation	Khoa học địa lý	008	Chủ đề liên quan đến khoa học địa lý
10	health	Y tế	009	Chủ đề liên quan đến y tế, sức khỏe
11	imageryBaseMaps-EarthCover	Bản đồ nền	010	Chủ đề liên quan đến bản đồ nền
12	intelligenceMilitary	Quân sự	011	Chủ đề liên quan đến an ninh, quốc phòng
13	inlandWaters	Đất ngập nước	012	Chủ đề liên quan đến đất ngập nước nội địa
14	location	Vị trí	013	Chủ đề liên quan đến địa danh, khống chế đo đạc, mã vùng, mã bưu điện
15	oceans	Đại dương	014	Chủ đề liên quan đến biển, đại dương
16	planningCadastre	Quy hoạch sử dụng đất	015	Chủ đề liên quan đến địa chính, quy hoạch sử dụng đất
17	cultures	Văn hóa	016	Chủ đề liên quan đến văn hóa, xã hội
18	structure	Hạ tầng	017	Chủ đề liên quan đến hạ tầng cơ sở như nhà, nhà máy, kho tàng,…
19	transportation	Giao thông	018	Chủ đề liên quan đến giao thông
20	utilitiesCommuni-cation	Doanh nghiệp	019	Chủ đề liên quan đến hạ tầng điện, nước, viễn thông…

4. Bảng mã kiểu biểu diễn dữ liệu địa lý

STT	Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mã	Định nghĩa
1	MD_SpatialRepre-sentationTypeCode			Kiểu biểu diễn không gian dữ liệu địa lý
2	vector	Véc-tơ	001	Mô hình dữ liệu không gian vectơ
3	grid	Lưới	002	Mô hình dữ liệu không gian dạng lưới
4	tin	Lưới tam giác bất quy tắc	004	Mô hình dữ liệu lưới tam giác bất quy tắc

5. Bảng mã phạm vi dữ liệu địa lý mà tài liệu siêu dữ liệu địa lý mô tả

STT	Tên	Tên gọi tiếng Việt	Mã	Định nghĩa
1	MD_ScopeCode			Chỉ ra phạm vi dữ liệu địa lý mà tài liệu siêu dữ liệu địa lý mô tả
2	attribute	Thuộc tính	001	Áp dụng cho lớp thuộc tính
3	attributeType	Kiểu thuộc tính	002	Áp dụng cho đặc tính của một đối tượng
4	dataset	Tập dữ liệu	005	Áp dụng cho tập dữ liệu địa lý
5	nonGeographic-Dataset	Tập dữ liệu phi địa lý	007	Áp dụng cho tập dữ liệu phi địa lý
6	feature	Đối tượng	009	Áp dụng cho đối tượng địa lý
7	featureType	Kiểu đối tượng	010	Áp dụng cho loại đối tượng địa lý
8	propertyType	Kiểu thuộc tính	011	Áp dụng cho kiểu thuộc tính của đối tượng địa lý
9	tile	Tập con	016	Áp dụng cho một tập con của tập dữ liệu địa lý

6. Bảng mã vai trò của cơ quan, tổ chức liên quan đến dữ liệu địa lý

STT	Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mã	Định nghĩa
1	CI_RoleCode			Chỉ ra chức năng hoặc vai trò của một đơn vị, tổ chức đối với dữ liệu địa lý hoặc dữ liệu metadata
2	resourceProvider	Cung cấp	001	Cơ quan, tổ chức cung cấp dữ liệu
3	custodian	Quản lý	002	Cơ quan, tổ chức chịu trách nhiệm quản lý, bảo trì dữ liệu
4	owner	sở hữu	003	Cơ quan, tổ chức sở hữu dữ liệu địa lý
5	user	Người dùng	004	Người sử dụng dữ liệu địa lý
6	distributor	Phân phối	005	Cơ quan, tổ chức phân phối dữ liệu địa lý
7	originator	Xây dựng	006	Cơ quan, tổ chức xây dựng dữ liệu địa lý
8	pointOfContact	Liên hệ	007	Cơ quan, tổ chức mà người dùng có thể liên hệ để có thông tin về dữ liệu địa lý
9	principleInvestigator	Điều tra	008	Cơ quan, tổ chức thu thập và điều tra thông tin
10	processor	Hiện chỉnh	009	Cơ quan, tổ chức hiện chỉnh dữ liệu địa lý
11	publisher	Công bố	010	Cơ quan, tổ chức công bố dữ liệu địa lý
12	author	Tác giả	011	Cơ quan, tổ chức là tác giả của tập dữ liệu địa lý

7. Bảng mã kiểu thời gian

STT	Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mã	Định nghĩa
1	CI_DateType-Code			Chỉ ra kiểu ngày có gắn với một thời điểm nào đó
2	creation	Ngày lập	001	Thời điểm xây dựng dữ liệu địa lý
3	publication	Ngày công bố	002	Thời điểm xuất bản dữ liệu địa lý
4	revision	Ngày cập nhật	003	Thời điểm cập nhật, nâng cấp dữ liệu địa lý

8. Bảng mã loại đánh giá chất lượng dữ liệu địa lý

STT	Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mã	Định nghĩa
1	DQ_TypeOfQuality-EvaluationCode			Các tiêu chí đánh giá chất lượng dữ liệu địa lý
2	completeness-Commission	Mức độ dư thừa thông tin	001	Đánh giá chất lượng theo tiêu chí mức độ dư thừa thông tin
3	completeness-Omission	Mức độ thiếu thông tin	002	Đánh giá chất lượng theo tiêu chí mức độ thiếu thông tin
4	conceptual-Consistency	Quy tắc trong mô hình cấu trúc dữ liệu khái niệm	003	Đánh giá chất lượng theo tiêu chí mức độ tuân thủ mô hình khái niệm
5	domainConsistency	Miền giá trị	004	Đánh giá chất lượng theo tiêu chí mức độ tuân thủ miền giá trị đã được xác định
6	topological-Consistency	Quan hệ không gian	005	Đánh giá chất lượng theo tiêu chí mức độ tuân thủ các quy tắc quan hệ hình học
	formatConsistency	Mô hình cấu trúc dữ liệu vật lý	006	Đánh giá chất lượng theo tiêu chí mức độ tuân thủ mô hình cấu trúc dữ liệu vật lý
7	absoluteExternal-PositionalAccuracy	Độ chính xác vị trí tuyệt đối	007	Đánh giá chất lượng theo tiêu chí độ chính xác vị trí tuyệt đối
8	relativeInternalPosi-tionalAccuracy	Độ chính xác vị trí tương đối	008	Đánh giá chất lượng theo tiêu chí độ chính xác vị trí tương đối
9	accuracyOfATime-Measurement	Độ chính xác xác định thời gian	009	Đánh giá chất lượng theo tiêu chí độ chính xác xác định thời gian
10	temporal-Consistency	Tính nhất quán	010	Đánh giá chất lượng theo tiêu chí tính nhất quán về thời gian
11	temporalValidity	Tính hợp lệ	011	Đánh giá chất lượng theo tiêu chí tính hợp lệ về thời gian
12	thematic-Classification-Correctness	Phân loại đúng	012	Đánh giá chất lượng theo tiêu chí phân loại đúng
13	quantitative-AttributeAccuracy	Độ chính xác thuộc tính định lượng	013	Đánh giá chất lượng theo tiêu chí độ chính xác thuộc tính định lượng

9. Bảng mã loại phương pháp phân phối dữ liệu trung gian

STT	Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mã	Định nghĩa
1	MD_Medium-NameCode			Tên của thiết bị lưu trữ trung gian khi tiến hành phân phối dữ liệu địa lý
2	cdRom	CD-ROM	001	CDROM
3	dvd	DVD	002	DVD
4	dvdRom	DVD-ROM	003	DVD chỉ đọc
5	3halfInchFloppy	Đĩa mềm	004	Đĩa mềm 3,5 inch
6	onLine	Trực tuyến	005	Trực tuyến
7	telephoneLink	Điện thoại	006	Qua đường điện thoại
8	hardcopy	Bản copy	007	Vật mang tin khác

10. Bảng mã loại từ khóa

STT	Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mã	Định nghĩa
1	MD_Keyword-TypeCode			Các loại từ khóa
2	discipline	Chuyên ngành	001	Từ khóa chuyên ngành
3	place	Địa điểm	002	Từ khoá chỉ ra một vị trí, địa điểm
4	stratum	Tầng địa chất	003	Từ khóa chỉ các tầng địa chất
5	temporal	Thời gian	004	Từ khóa xác định khoảng thời gian liên quan đến tập dữ liệu
6	theme	Chủ đề	005	Từ khóa xác định một chủ đề cụ thể

11. Bảng mã tính bảo mật của dữ liệu địa lý

STT	Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mã	Định nghĩa
1	MD_Classification-Code			Các loại bảo mật
2	unclassified	Không hạn chế	001	Sử dụng không hạn chế dữ liệu địa lý
3	restricted	Hạn chế	002	Sử dụng hạn chế
4	confidential	Cấp phép	003	Chỉ được sử dụng khi được cơ quan nhà nước có thẩm quyền cấp phép
5	secret	Bí mật	004	Thông tin được xếp loại bí mật theo quy định của Nhà nước
6	topSecret	Tối mật	005	Thông tin được xếp loại tối mật theo quy định của Nhà nước

12. Bảng mã quyền truy cập và sử dụng dữ liệu địa lý

STT	Tên trong mô hình cấu trúc	Tên gọi tiếng Việt	Mã	Định nghĩa
1	MD_Restriction-Code			Giới hạn quyền truy cập và sử dụng dữ liệu
2	copyright	Bản quyền	001	Quyền do Nhà nước công nhận đối với một tập dữ liệu địa lý nhằm ngăn chặn những người khác không được phép sao chép, sửa đổi, phát hành
3	patent	Bằng sáng chế	002	Quyền không cho phép những người khác được tạo ra, sử dụng hay bán sáng chế của mình
4	patentPending	Đang chờ cấp bằng sáng chế	003	Chờ cấp bằng sáng chế
5	trademark	Nhãn hiệu	004	Một chữ, khẩu hiệu, kiểu dáng, hình ảnh, hoặc các biểu tượng khác được dùng để xác định và phân biệt
6	license	Giấy phép	005	Sự cho phép sử dụng quyền sở hữu trí tuệ theo những điều kiện xác định về thời gian, phạm vi, thị trường hay lãnh thổ
7	intellectualProperty-Rights	Quyền sở hữu trí tuệ	006	Các ý tưởng sáng tạo của con người có giá trị thương mại được bảo hộ pháp lý về quyền sở hữu. “Sở hữu trí tuệ” hiện nay là một thuật ngữ chung được sử dụng rộng rãi để chỉ các lĩnh vực pháp lý sau: bằng phát minh sáng chế, nhãn hiệu, cạnh tranh không lành mạnh, bản quyền, bí mật thương mại, quyền lợi tinh thần và quyền xuất bản
8	restricted	Hạn chế	007	Hạn chế sử dụng
9	otherRestrictions	Khác	008	Hạn chế khác

PHỤ LỤC SỐ VIII

CHẤT LƯỢNG DỮ LIỆU ĐỊA LÝ
(ban hành kèm theo Quyết định số 05/2008/QĐ-BTNMT ngày 26 tháng 8 năm 2008 của Bộ trưởng Bộ Tài nguyên và Môi trường)

1. Nhóm tiêu chí đánh giá chất lượng theo định lượng gồm:

1.1. Mức độ đầy đủ của dữ liệu: là mức độ đầy đủ của đối tượng, thuộc tính đối tượng và quan hệ giữa các đối tượng trong tập dữ liệu địa lý so với quy định và thực tế.

Mức độ đầy đủ được đánh giá theo tỷ lệ phần trăm thông qua hai (02) tiêu chí thành phần sau:

a. Mức độ dư thừa thông tin;

b. Mức độ thiếu thông tin.

1.2. Mức độ phù hợp của dữ liệu với mô hình cấu trúc dữ liệu: là mức độ tuân thủ các quy định trong mô hình cấu trúc dữ liệu được đánh giá theo tỷ lệ phần trăm thông qua bốn (04) tiêu chí thành phần sau:

a. Quy tắc trong mô hình cấu trúc dữ liệu khái niệm;

b. Miền giá trị;

c. Quan hệ không gian;

d. Mô hình cấu trúc dữ liệu vật lý.

1.3. Độ chính xác vị trí của đối tượng địa lý: được đánh giá thông qua hai (02) tiêu chí thành phần sau:

a. Độ chính xác tuyệt đối: độ lệch giữa giá trị tọa độ của đối tượng trong tập dữ liệu địa lý so với giá trị tọa độ đúng:

b. Độ chính xác tương đối: độ lệch vị trí tương đối của đối tượng trong tập dữ liệu so với các vị trí tương đối đúng tương ứng. Vị trí tương đối của đối tượng được hiểu là vị trí của đối tượng đó so với vị trí của đối tượng khác.

1.4. Độ chính xác thời gian của đối tượng địa lý: được đánh giá thông qua ba (03) tiêu chí thành phần sau:

a. Độ chính xác xác định thời gian: tính chính xác và thể hiện dữ liệu thừi gian theo hệ quy chiếu thời gian quy định;

b. Tính nhất quán: tính đúng đắn về trình tự của các sự kiện xảy ra theo thời gian;

c. Tính hợp lệ: chỉ giới hạn về thuộc tính thời gian của đối tượng trong tập dữ liệu địa lý (ví dụ, tập dữ liệu đối tượng đường giao thông được xây dựng trước năm 2006 thì không bao gồm các đối tượng đường giao thông xây dựng sau thời điểm này).

1.5. Mức độ chính xác của thuộc tính chủ đề: được đánh giá thông qua ba (03) tiêu chí thành phần sau:

a. Phân loại đúng: tính đúng đắn của các giá trị được gán cho thuộc tính phân loại và các thuộc tính khác của đối tượng địa lý so với thực tế;

b. Độ chính xác thuộc tính định tính: độ chính xác của các giá trị được gán cho các thuộc tính định tính của đối tượng địa lý;

c. Độ chính xác thuộc tính định lượng: độ chính xác của các giá trị được gán cho các thuộc tính định lượng của đối tượng địa lý.

2. Nhóm tiêu chí đánh giá chất lượng theo định tính gồm:

2.1. Mục đích sử dụng dữ liệu địa lý: mô tả nhu cầu và mục đích sử dụng tập dữ liệu địa lý.

2.2. Mức độ đầy đủ của siêu dữ liệu địa lý

2.3. Nguồn gốc, xuất xứ của dữ liệu địa lý:

a. Nguồn thông tin được sử dụng để xây dựng tập dữ liệu;

b. Quá trình xây dựng, cập nhật tập dữ liệu.

2.4. Chất lượng tài liệu thiết kế.

2.5. Chất lượng các tài liệu liên quan khác (nếu có).

3. Phương pháp đánh giá chất lượng dữ liệu trực tiếp

Đánh giá chất lượng trực tiếp được thực hiện bằng cách kiểm tra tự động, kiểm tra thủ công hoặc kết hợp kiểm tra tự động và kiểm tra thủ công. Kiểm tra tự động là sử dụng công cụ phần mềm; kiểm tra thủ công do cán bộ kiểm tra chất lượng thực hiện. Mức độ kiểm tra gồm:

3.1. Kiểm tra toàn bộ: kiểm tra tất cả các phần tử có trong tập dữ liệu theo các bước sau:

- Xác định nội dung kiểm tra: xác định đơn vị dữ liệu nhỏ nhất (đối tượng, thuộc tính, quan hệ của đối tượng) cần kiểm tra.

- Kiểm tra nội dung theo từng tiêu chí chất lượng.

3.2. Kiểm tra theo phương pháp lấy mẫu: kiểm tra các mẫu được trích ra từ tập dữ liệu theo các bước sau:

- Xác định phương pháp lấy mẫu.

- Xác định nội dung kiểm tra.

- Chia tập dữ liệu ra thành các lô có cùng tính chất.

- Chia lô thành các đơn vị mẫu; một đơn vị mẫu là khu vực được kiểm tra chất lượng.

- Xác định mức độ kiểm tra cho từng mẫu theo tỷ lệ hoặc số lượng mục thông tin.

- Kiểm tra từng đơn vị mẫu.

Việc lấy mẫu phải đảm bảo tính ngẫu nhiên và độ tin cậy của kết quả đánh giá chất lượng.

4. Các phép đo chất lượng dữ liệu địa lý

4.1. Phép đo chất lượng dữ liệu địa lý được xác định bằng các thông tin sau:

Thông tin	Mô tả	Yêu cầu
Tên phép đo	Tên của phép đo chất lượng dữ liệu	Bắt buộc
Tên tiêu chí chất lượng	Tên của tiêu chí chất lượng dữ liệu được áp dụng cho phép đo chất lượng dữ liệu	Bắt buộc
Tên tiêu chí chất lượng thành phần	Tên của tiêu chí chất lượng dữ liệu thành phần được áp dụng cho phép đo chất lượng dữ liệu	Bắt buộc
Tên phép đo chất lượng cơ bản	Tên của phép đo chất lượng dữ liệu cơ bản	Bắt buộc trong trường hợp phép đo được xác định dựa trên một phép đo chất lượng cơ bản nêu tại quy định này
Định nghĩa	Định nghĩa phép đo chất lượng	Bắt buộc
Mô tả	Mô tả về phép đo chất lượng, các công thức, ví dụ minh hoạ cần thiết	Tùy chọn
Các tham số	Các tham số gồm tên, định nghĩa và giải thích được sử dụng trong phép đo chất lượng	Tùy chọn Có thể có 1 hoặc nhiều tham số
Kiểu giá trị	Kiểu giá trị của kết quả đo chất lượng dữ liệu	Bắt buộc
Nguồn tham chiếu	Thông tin về các nguồn tư liệu tham chiếu được sử dụng trong quá trình đo chất lượng dữ liệu	Bắt buộc trong trường hợp phép đo chất lượng tham chiếu đến một nguồn tư liệu khác

4.2. Các phép đo chất lượng cơ bản được áp dụng trong quá trình đánh giá chất lượng dữ liệu gồm:

Tên phép đo chất lượng cơ bản	Ý nghĩa
Chỉ thị lỗi	Đánh dấu các phần tử dữ liệu bị lỗi
Chỉ thị đúng	Đánh dấu các phần tử dữ liệu không bị lỗi
Đếm lỗi	Tổng số phần tử dữ liệu bị lỗi
Đếm phần tử đúng	Tổng số phần tử dữ liệu không bị lỗi
Tỷ lệ lỗi	Tổng số phần tử dữ liệu bị lỗi số với tổng số phần tử dữ liệu kiểm tra
Tỷ lệ đúng	Tổng số phần tử dữ liệu không bị lỗi so với tổng số phần tử dữ liệu kiểm tra

4.3. Phép đo “Đếm lỗi” được khuyến khích áp dụng để đánh giá chất lượng cho các tiêu chí:

Tiêu chí chất lượng	Tiêu chí chất lượng thành phần	Mô tả
Mức độ đầy đủ của dữ liệu	Mức độ dư thừa thông tin	Số phần tử dữ liệu dư thừa
Mức độ đầy đủ của dữ liệu	Mức độ thiếu thông tin	Số phần tử dữ liệu thiếu
Mức độ phù hợp của dữ liệu với mô hình cấu trúc dữ liệu	Quy tắc trong mô hình cấu trúc dữ liệu khái niệm	Số thành phần không phù hợp với quy tắc trong mô hình cấu trúc dữ liệu
	Miền giá trị	Số phần tử dữ liệu không phù hợp với miền giá trị
	Quan hệ không gian	Số lỗi quan hệ nút - cạnh
Độ chính xác vị trí của đối tượng địa lý	Độ chính xác tuyệt đối	Sai số trung phương, sai số trung bình, sai số giới hạn
Độ chính xác thời gian của đối tượng địa lý	Tính hợp lệ	Số phần tử dữ liệu không phù hợp với miền giá trị
Mức độ chính xác của thuộc tính chủ đề	Phân loại đúng	Số đối tượng bị phân loại sai
	Phân loại đúng	Bảng phân loại lỗi
	Độ chính xác thuộc tính định lượng	Số thuộc tính nhận giá trị sai

PHỤ LỤC SỐ IX

LƯỢC ĐỒ XML MÃ HÓA DANH MỤC TRÌNH BÀY ĐỐI TƯỢNG ĐỊA LÝ
(ban hành kèm theo Quyết định số 05/2008/QĐ-BTNMT ngày 26 tháng 8 năm 2008 của Bộ trưởng Bộ Tài nguyên và Môi trường)

<?xml version="1.0"?><xsd:schema mlns:xsd="http://www.w3.org/2001/XMLSchema">

<xsd:element name="PF_Portrayal">

<xsd:complexType>

<xsd:sequence>

<xsd:element ref="PF_PortrayalCatalogue"/>

<xsd:element ref="PF_PortrayalSpecification"/>

</xsd:sequence>

</xsd:complexType>

</xsd:element>

<xsd:element name="PF_PortrayalCatalogue">

<xsd:complexType>

<xsd:sequence>

<xsd:element name="featurePortrayal" type="PF_FeaturePortrayal" minOccurs="1" maxOccurs="unbounded"/>

</xsd:sequence>

<xsd:attribute name="name" type="xsd:string" use="required"/>

<xsd:attribute name="queryLanguage" type="xsd:string" use="optional"/>

<xsd:attribute name="actionLanguage" type="xsd:string" use="optional"/>

<xsd:attribute name="functionalLanguage" type="xsd:string" use="optional"/>

<xsd:attribute name="defaultPortrayalSpec" type="xsd:string" use="optional"/>

</xsd:complexType>

</xsd:element>

<xsd:complexType name="PF_FeaturePortrayal">

<xsd:sequence>

<xsd:element name="featureName" type="xsd:string" minOccurs="1" maxOccurs=“1|N|unbounded”/>

<xsd:element name="portrayalRule" type="PF_PortrayalRule" minOccurs="1" maxOccurs="unbounded"/>

</xsd:sequence>

<xsd:attribute name="description" type="xsd:string" use="optional"/>

<xsd:attribute name="priority" type="xsd:Integer" minOccurs="0" maxOccurs=“1|N|unbounded”/>

</xsd:complexType>

<xsd:complexType name="PF_PortrayRule">

<xsd:sequence>

<xsd:element ref="portrayalAction" minOccurs="1" maxOccurs="unbounded"/>

</xsd:sequence>

<xsd:attribute name="ruleName" type="xsd:string"/>

<xsd:attribute name="priority" type="xsd:Integer" minOccurs="0" maxOccurs=“1|N|unbounded”/>

<xsd:attribute name="description" type="xsd:string"/>

<xsd:attribute name="queryStatement" type="xsd:string" use="optional"/>

</xsd:complexType>

<xsd:element name="portrayalAction" type="xsd:string">

</xsd:element>

<xsd:complexType name="PF_AttributeDefinition">

<xsd:sequence>

<xsd:element name ="name" type="xsd:string"/>

<xsd:element name ="description" type="xsd:string"/>

<xsd:element name ="type" type="xsd:string"/>

<xsd:element name ="defaultValue" type="xsd:string" minOccurs="0" maxOccurs=“1|N|unbounded”/>

</xsd:sequence>

</xsd:complexType>

<xsd:element name="PF_PortrayalSpecification">

<xsd:complexType>

<xsd:sequence>

<xsd:element ref="symbol" maxOccurs="unbounded"/>

</xsd:sequence>

<xsd:attribute name="name" type="xsd:string" use="required"/>

</xsd:complexType>

</xsd:element>

<xsd:element name="symbol" type="PF_PortrayalOperation">

</xsd:element>

<xsd:complexType name="PF_PortrayalOperation">

<xsd:sequence>

<xsd:element ref="formalParameter" maxOccurs="unbounded"/>

</xsd:sequence>

<xsd:attribute name="name" type="xsd:string" use="required"/>

<xsd:attribute name="description" type="xsd:string" use="optional"/>

</xsd:complexType>

<xsd:element name="formalParameter" type="PF_AttributeDefinition">

</xsd:element>

</xsd:schema>

PHỤ LỤC SỐ X

LƯỢC ĐỒ GML CƠ SỞ
(ban hành kèm theo Quyết định số 05/2008/QĐ-BTNMT ngày 26 tháng 8 năm 2008 của Bộ trưởng Bộ Tài nguyên và Môi trường)

1. Lược đồ XML

<?xml version="1.0" encoding="utf-8"?>

</complexContent>

</complexType>

</sequence>

</complexType>

</sequence>

</extension>

</complexContent>

</complexType>

</sequence>

</complexType>

</sequence>

</extension>

</complexContent>

</complexType>

</sequence>

</complexType>

</sequence>

</extension>

</complexContent>

</complexType>

</sequence>

</complexType>

</sequence>

</extension>

</complexContent>

</complexType>

</complexType>

</sequence>

</complexType>

</sequence>

</extension>

</complexContent>

</complexType>

</complexType>

</sequence>

</complexType>

</sequence>

</extension>

</complexContent>

</complexType>

</sequence>

</extension>

</complexContent>

</complexType>

</restriction>

</simpleType>

</restriction>

</simpleType>

</complexContent>

</complexType>

</sequence>

</complexType>

</sequence>

</extension>

</complexContent>

</complexType>

</sequence>

</complexType>

</sequence>

</extension>

</complexContent>

</complexType>

</sequence>

</complexType>

</extension>

</complexContent>

</complexType>

</complexContent>

</complexType>

</sequence>

</extension>

</complexContent>

</complexType>

</sequence>

</complexType>

</complexContent>

</complexType>

</sequence>

</complexType>

</sequence>

</extension>

</complexContent>

</complexType>

</simpleContent>

</complexType>

</simpleContent>

</complexType>

</sequence>

</complexType>

</sequence>

</extension>

</complexContent>

</complexType>

</sequence>

</restriction>

</complexContent>

</complexType>

<documentation>Bounding shape.</documentation>

</annotation>

</sequence>

</complexType>

</sequence>

</group>

</sequence>

</complexType>

</sequence>

</extension>

</complexContent>

</complexType>

</complexType>

</attributeGroup>

</simpleType>

</extension>

</simpleContent>

</complexType>

</simpleContent>

</complexType>

</extension>

</simpleContent>

</complexType>

</simpleContent>

</complexType>

</simpleContent>

</complexType>

</simpleContent>

</complexType>

</simpleType>

</sequence>

</restriction>

</complexContent>

</complexType>

</sequence>

</extension>

</complexContent>

</complexType>

</complexContent>

</complexType>

</complexContent>

</complexType>

</sequence>

</extension>

</complexContent>

</complexType>

</complexType>

</complexContent>

</complexType>

</sequence>

</extension>

</complexContent>

</complexType>

</choice>

</sequence>

</complexType>

</choice>

</sequence>

</complexType>

</sequence>

</extension>

</complexContent>

</complexType>

</sequence>

</complexType>

</sequence>

</extension>

</complexContent>

</complexType>

</sequence>

</complexType>

</sequence>

</extension>

</complexContent>

</complexType>

</sequence>

</complexType>

</attributeGroup>

</restriction>

</simpleType>

<documentation>gml:SignType is a convenience type with values "+" (plus) and "-" (minus).</documentation>

</annotation>

</restriction>

</simpleType>

</attributeGroup>

</schema>

2. Mô tả các kiểu dữ liệu, các phần tử XML trong lược đồ

STT	Tên kiểu dữ liệu	Mô tả
1	AbstractGeometryType	Kiểu dữ liệu hình học trừu tượng, tất cả các đối tượng hình học phải kế thừa trực tiếp hoặc gián tiếp từ kiểu dữ liệu này. Một phần tử hình học cần có một thuộc tính nhận dạng ("gml:id") và thuộc tính liên kết với hệ tham chiếu không gian ("srsName")
2	AbstractGeometricPrimitiveType	Kiểu hình học nguyên thuỷ trừu tượng
3	GeometryPropertyType	Kiểu thuộc tính hình học
4	AbstractGeometricAggregateType	Kiểu kết tập hình học trừu tượng
5	MultiGeometryPropertyType	Kiểu thuộc tính tập hình học
6	MultiPointType	Kiểu kết tập hình học dạng điểm
7	MultiPointPropertyType	Kiểu thuộc tính kết tập hình học dạng điểm
8	MultiCurveType	Kiểu kết tập hình học dạng đường cong
9	MultiCurvePropertyType	Kiểu thuộc tính kết tập hình học dạng đường cong
10	MultiSurfaceType	Kiểu kết tập hình học dạng bề mặt
11	MultiSurfacePropertyType	Kiểu thuộc tính kết tập hình học dạng bề mặt
12	AbstractCurveType	Kiểu đường cong trừu tượng
13	AbstractCurveSegmentType	Kiểu đoạn đường cong trừu tượng
14	CurveType	Kiểu đường cong
15	CurvePropertyType	Kiểu thuộc tính đường cong
16	CurveSegmentArrayPropertyType	Kiểu thuộc tính mảng đoạn đường cong
17	LineStringSegmentType	Kiểu chuỗi đoạn thẳng
18	LineStringType	Kiểu đoạn thẳng
19	CompositeCurveType	Kiểu đường cong tổ hợp
20	AbstractSurfaceType	Kiểu bề mặt trừu tượng
21	AbstractSurfacePatchType	Kiểu phần bề mặt trừu tượng
22	SurfaceType	Kiểu bề mặt
23	SurfacePropertyType	Kiểu thuộc tính bề mặt
24	PolygonPatchType	Kiểu phần bề mặt đa giác
25	SurfacePatchArrayPropertyType	Kiểu thuộc tính mảng bề mặt đa giác
26	PolygonType	Kiểu đa giác
27	AbstractRingType	Kiểu vòng trừu tượng
28	AbstractRingPropertyType	Kiểu thuộc tính vòng trừu tượng
29	RingType	Kiểu vòng
30	LinearRingType	Kiểu vòng tuyến tính
31	CurveInterpolationType	Kiểu nội suy đường cong
32	SurfaceInterpolationType	Kiểu nội suy bề mặt
33	PointType	Kiểu điểm
34	PointPropertyType	Kiểu thuộc tính dạng điểm
35	DirectPositionType	Kiểu vị trí trực tiếp
36	DirectPositionListType	Kiểu danh sách vị trí trực tiếp
37	ArcType	Kiểu cung
38	ArcStringType	Kiểu chuỗi cung
39	CircleType	Kiểu đường tròn
40	AbstractGMLType	Kiểu GM trừu tượng. Tất cả các kiểu phức phải thừa kế trực tiếp hoặc gián tiếp từ kiểu này.
41	AbstractFeatureType	Kiểu đối tượng địa lý trừu tượng. Tất cả các kiểu đối tượng địa lý được định nghĩa trong lược đồ ứng dụng GML đều phải thừa kế trực tiếp hoặc gián tiếp từ kiểu này
42	AbstractFeatureBaseType	Kiểu đối tượng địa lý cơ sở bao gồm thuộc tính nhận dạng "id"
43	BoundingShapeType	Kiểu đường bao của đối tượng
44	EnvelopeType	Kiểu đường bao được xác định bởi cặp tọa độ có giá trị tọa độ nhỏ nhất và lớn nhất theo mỗi chiều
45	ReferenceType	Kiểu tham chiếu
46	doubleList	Kiểu danh sách số thực
47	CodeType	Kiểu mô tả mã hoặc tên của phần tử. Có thể được thể hiện như một từ điển
48	LengthType	Kiểu trị đo độ dài
49	MeasureType	Kiểu trị đo
50	AreaType	Kiểu trị đo diện tích
51	AngleType	Kiểu trị đo góc
52	ScaleType	Kiểu trị đo tỷ lệ
53	NCNameList	Kiểu mô tả một tập giá trị thể hiện danh sách tên trong đó mỗi phần tử có miền giá trị thuộc NCName và được phân cách bởi ký tự trống
54	UnitOfMeasureType	Kiểu đơn vị đo
55	AbstractTopologyType	Kiểu topo trừu tượng
56	AbstractTopoPrimitiveType	Kiểu topo nguyên thủy trừu tượng
57	NodeType	Kiểu nút
58	DirectedNodePropertyType	Kiểu thuộc tính nút có hướng
59	EdgeType	Kiểu cung
60	DirectedEdgePropertyType	Kiểu cung có hướng
61	FaceType	Kiểu mặt
62	DirectedFacePropertyType	Kiểu thuộc tính mặt có hướng
63	AggregationType	Kiểu kết tập
64	SignType	Kiểu dữ liệu mô tả hai giá trị dấu là dương (+) và âm (-)

PHỤ LỤC SỐ XI

QUY TẮC XÂY DỰNG LƯỢC ĐỒ ỨNG DỤNG GML
(ban hành kèm theo Quyết định số 05/2008/QĐ-BTNMT ngày 26 tháng 8 năm 2008 của Bộ trưởng Bộ Tài nguyên và Môi trường)

1. Quy tắc khai báo phần tử gốc

Phần tử gốc của tài liệu lược đồ ứng dụng GML được mã hóa phần theo mẫu sau:

<xsd:schema

targetNamespace="[tên namespace đích]"

xmlns:[tiền tố]="[tên namespace đích]"

xmlns: xsd="http://.www.w3.org/2001/XMLSchema"

xmlns: gml="http://www.opengis.net/gml"

elementFormDefault="qualified"

version="[số phiên bản]">

Trong đó:

- Dòng 2 là khai báo tên miền của các phần tử được định nghĩa trong lược đồ ứng dụng GML.

- Dòng 3 là khai báo tiền tố của tên miền lược đồ ứng dụng GML.

- Dòng 4 là khai báo tiền tố của tên miền lược đồ XML

- Dòng 5 là khai báo tiền tố của tên miền GML

- Dòng 6 là khai báo quy định sử dụng tên miền khi khai báo các phần tử.

- Dòng 7 khai báo số phiên bản của lược đồ ứng dụng.

2. Quy tắc nhập lược đồ GML cơ sở

Lược đồ GML cơ sở được nhập (import) vào lược đồ ứng dụng GML theo mẫu sau:

1 <xsd:import namespace="http://www.opengis.net/gml"

2 schemaLocation="vngmlbase.xsd"/>

3. Quy tắc khai báo kiểu đối tượng địa lý

3.1. Quy tắc chung

a. Đối tượng địa lý được mã hóa bằng một phần tử XML có tên là tên của kiểu đối tượng địa lý;

b. Thuộc tính của đối tượng địa lý được mã hóa thành một phần tử XML có tên là tên của thuộc tính;

c. Tên phần tử XML mô tả các đối tượng hoặc kiểu đối tượng được đặt với chữ cái đầu tiên của các từ là chữ cái in hoa và tên của phần tử XML biểu diễn thuộc tính của đối tượng địa lý được đặt với chữ cái đầu tiên của từ đầu tiên là chữ cái viết thường và các chữ cái đầu tiên của các từ tiếp theo là chữ cái in hoa.

3.2. Quy tắc khai báo phần tử XML để mã hóa một tập đối tượng địa lý trong lược đồ ứng dụng GML.

<element name="[tên tập đối tượng]"

type="[tiền tố:] [tên tập đối tượng]Type"

substitutionGroup="gml:_GML"/>

<xsd:complexContent>

<xsd:extension base="gml:AbstractFeatureType">

</sequence>

</complexType>

</element>

</sequence>

</xsd:extension>

</xsd:complexContent>

</xsd:complexType>

Trong đó:

- Dòng 1 là khai báo một phần tử XML toàn cục để mã hóa tập đối tượng địa lý. Giá trị [tên tập đối tượng] là tên của tập đối tượng địa lý. Phần tử toàn cục có kiểu là [tên tập đối tượng] Type và có thể được thay thế bằng phần tử gml:_GML khai báo trong lược đồ GML cơ sở.

- Dòng 4 là khai báo của kiểu XML phức để định nghĩa tập đối tượng địa lý. Kiểu XML phức được định nghĩa kế thừa từ kiểu đối tượng địa lý trừu tượng gml:AbstractFeatureType từ lược đồ GML cơ sở và bao gồm 0 hoặc nhiều phần tử featureMember. Mỗi một phần tử featureMember sẽ chứa một phần tử XML tương ứng với một đối tượng địa lý cụ thể được định nghĩa bởi phần tử thay thể gml:_Feature.

3.3. Quy tắc khai báo phần tử XML để mã hóa đối tượng địa lý trong lược đồ ứng dụng GML:

<xsd:element name="[tên kiểu đối tượng]"

type="[tiền tố:][tên kiểu đối tượng]Type"

substitutionGroup="gml:_Feature"/>

<xsd:complexType name="[tên kiểu đối tượng]Type">

<xsd:complexContent>

<xsd:extension base="gml:AbstractFeatureType">

<xsd:sequence>

</xsd:sequence>

</xsd:extension>

</xsd:complexContent>

</xsd:complexType>

Trong đó:

- Dòng 1 là khai báo phần tử XML toàn cục để mã hóa đối tượng địa lý. Giá trị [tên kiểu đối tượng] là tên của kiểu đối tượng địa lý. Phần tử toàn cục có kiểu là [tên kiểu đối tượng] Type và có thể được thay thế bằng phần tử gml:_Feature từ lược đồ GML cơ sở.

- Dòng 5 là khai báo kiểu đối tượng địa lý. Kiểu đối tượng địa lý được khai báo là một kiểu phức (complexType) kế thừa từ kiểu đối tượng địa lý trừu tượng gml:AbstractFeatureType từ lược đồ GML cơ sở.

- Từ dòng 7 đến dòng 8 là khai báo các thuộc tính của kiểu đối tượng địa lý (cách thức khai báo thuộc tính của kiểu đối tượng được quy định trong các mục dưới đây), trật tự khai báo theo trật tự thuộc tính của kiểu đối tượng địa lý trong lược đồ ứng dụng.

3.4. Quy tắc khai báo thuộc tính của kiểu đối tượng

a. Các kiểu dữ liệu cơ sở sau được sử dụng khi khai báo thuộc tính đối tượng địa lý trong lược đồ ứng dụng GML:

TT	Tên	Tên kiểu dữ liệu	Mô tả
1	Kiểu số nguyên	Integer	Cùng tùy chọn chỉ ra miền giá trị và số chữ số
2	Kiểu trị đo	Measurement	Bao gồm giá trị đo và đơn vị đo
3	Kiểu chuỗi ký tự	String	Cùng tùy chọn chỉ ra độ dài tối đa và hoặc độ dài cố định
4	Kiểu thời gian	Date, DateTime
5	Kiểu logic	Boolean
6	Kiểu nhị phân	Binary
7	Kiểu URI	URI	Tham chiếu đến một tài nguyên địa phương hoặc từ xa
8	Kiểu tham chiếu	Reference	Kiểu dữ liệu tham chiếu đến một tài nguyên khác
9	Danh sách mã	CodeType	Kiểu chuỗi ký tự có giá trị từ một danh sách mã (code list)
10	Kiểu số thực	Real	Cùng tùy chọn số chữ số, số chữ số phần thập phân và miền giá trị
11	Tự định nghĩa		Các kiểu dữ liệu tự định nghĩa được cấu thành bởi các thuộc tính không gian và phi không gian

b. Các facets sau được phép lập áp dụng khi khai báo các phần tử XML để mã hóa các thuộc tính của kiểu đối tượng địa lý trong lược đồ ứng dụng GML:

Tên facet	Các kiểu dữ liệu có thể áp dụng	Mẫu mã hóa	Mục đích sử dụng
minInclusive	Integer, measurement, date, dateTime, real	<xsd:minInclusive value="min value"/>	Khai báo giá trị tối thiểu
minExclusive	Integer, measurement, date, dateTime, real	<xsd:minExclusive value="min value"/>	Khai báo giá trị tối thiểu
maxInclusive	Integer, measurement, date, dateTime, real	<xsd:maxInclusive value="max value"/>	Khai báo giá trị tối đa
maxExclusive	Integer, measurement, date, dateTime, real	<xsd:maxExclusive value="max value"/>	Khai báo giá trị tối đa
enumeration	Integer, measurement, date, dateTime, real, string, URI, reference	<xsd:enumeration value="value"/>	Khai báo miền giá trị cố định

c. Số thể hiện tối thiểu và tối đa của một thuộc tính đối tượng địa lý được xác định bởi giá trị của thuộc tính minOccurs và maxOccurs khi khai báo một phần tử XML trong lược đồ ứng dụng GML. Nếu không chỉ ra một giá trị cụ thể thì các thuộc tính này sẽ nhận giá trị mặc định là 1. Giá trị hợp lệ của các thuộc tính minOccurs và maxOccurs là 0 và N (N là một số nguyên dương lớn hơn 0). Các trường hợp khai báo thuộc tính minOccurs và maxOccurs (bao gồm cả khai báo hợp lệ và không hợp lệ) được mô tả trong bảng sau:

Giá trị của thuộc tính minOccurs	Giá trị của thuộc tính maxOccurs	Nội dung của phần tử trong tài liệu GML	Ghi chú
0	0	Rỗng	Không được phép
0	0	Không rỗng	Không hợp lệ
0	= 1 hoặc > 1	Rỗng	Giá trị thuộc tính được coi là không xác định hoặc không được gán
0	=1; >1	Không rỗng	Giá trị thuộc tính là nội dung của phần tử XML
= 1 hoặc > 1	0	Rỗng	Không hợp lệ
= 1 hoặc > 1	0	Không rỗng	Không hợp lệ
= 1 hoặc > 1	= 1 hoặc > 1	Rỗng	Không hợp lệ
= 1 hoặc > 1	= 1 hoặc > 1	Không rỗng	Giá trị thuộc tính là nội dung của phần tử XML

d. Giá trị hằng null được áp dụng để gán giá trị cho các thuộc tính có giá trị không xác định;

đ. Quy tắc khai báo thuộc tính của kiểu đối tượng địa lý có kiểu dữ liệu là kiểu số nguyên như sau

<xsd:element name="[tên thuộc tính]" [minOccurs="0|N"] [maxOccurs="N"]>

<xsd:simpleType>

<xsd:restriction base="xsd:integer">

<xsd:totalDigist value="[số chữ số]"/>

</xsd:restriction>

</xsd:simpleType>

</xsd:element>

Hoặc áp dụng mẫu khai báo dạng rút gọn sau:

<xsd:element name="[tên thuộc tính]" type="xsd:integer" [minOccurs="0|N"] [maxOccurs="1|N|unbounded"]/>

Trong đó:

- Dòng 1 là khai báo phần tử XML để mã hóa thuộc tính, giá trị [tên thuộc tính] là tên của thuộc tính đối tượng cần mã hóa (thuộc tính name là bắt buộc trong khai báo một phần tử XML);

- Dòng 3 là khai báo kiểu của phần tử XML. Kiểu của phần tử được khai báo kế thừa từ kiểu xsd:integer từ lược đồ XML;

- Thuộc tính minOccurs và maxOccurs được khai báo theo các hướng dẫn trong phụ lục này;

- Số chữ số mà giá trị của thuộc tính có thể nhận được khai báo thông qua giá trị [số chữ số] của thuộc tính totalDigits.

e. Quy tắc khai báo một thuộc tính (phần tử) có giá trị là một trị đo (bao gồm giá trị đo và đơn vị đo) như sau:

<xsd:element name="[tên thuộc tính]" [minOccurs="0|N"] [maxOccurs="1|N|unbounded"]>

<xsd:complexType>

<xsd:simpleContent>

<xsd:restriction base="gml:MeasureType">

</xsd:restriction>

</xsd:simpleContent>

</xsd:complexType>

</xsd:element>

Hoặc áp dụng mẫu khai báo dạng rút gọn sau:

<xsd:element name="[tên thuộc tính]" type="gml:MeasureType" [minOccurs="0|N"] [maxOccurs="1|N|unbounded"]/>

Trong đó:

- Dòng 1 là khai báo phần tử XML để mã hóa thuộc tính đối tượng, giá trị [tên thuộc tính] là tên của thuộc tính đối tượng cần mã hóa (thuộc tính name là bắt buộc trong khai báo một phần tử XML);

- Dòng 4 là khai báo kiểu của phần tử. Kiểu của phần tử được khai báo kế thừa từ kiểu gml:MeasureType từ lược đồ GML cơ sở;

- Thuộc tính minOccurs và maxOccurs được khai báo theo các hướng dẫn trong phụ lục này.

g. Quy tắc khai báo thuộc tính có kiểu giá trị là kiểu chuỗi ký tự như sau:

<xsd:element name="[tên thuộc tính]" [minOccurs="0|N"] [maxOccurs="1|N|unbounded"]>

<xsd:simpleType>

<xsd:restriction base="xsd:string">

<xsd:maxLength value="[số ký tự tối đa]"/>

<xsd:length value=”số ký tự”/>

</xsd:restriction>

</xsd:simpleType>

</xsd:element>

Hoặc áp dụng mẫu khai báo dạng rút gọn sau:

<xsd:element name="[tên thuộc tính]" type="xsd:string" [minOccurs="0|N"] [maxOccurs="1|N|unbounded"]/>

Trong đó:

- Dòng 3 là khai báo kiểu của phần tử XML. Kiểu của phần tử được khai báo kế thừa từ kiểu xsd:string từ lược đồ XML;

- Thuộc tính minOccurs và maxOccurs được khai báo theo các hướng dẫn trong phụ lục này;

- Dòng 4 là khai báo thuộc tính maxLength để chỉ ra tổng số ký tự tối đa mà giá trị của thuộc tính có thể nhận được;

- Dòng 6 là khai báo thuộc tính length để chỉ ra số ký tự cố định mà giá trị của thuộc tính có thể nhận được.

h. Quy tắc khai báo một thuộc tính có kiểu giá trị là kiểu dữ liệu thời gian như sau:

<xsd:element name="[tên thuộc tính]" [minOccurs="0|N"] [maxOccurs="1|N|unbounded"]>

<xsd:simpleType>

<xsd:restriction base="xsd:date|xsd:dateTime">

</xsd:restriction>

</xsd:simpleType>

</xsd:element>

Hoặc áp dụng mẫu khai báo dạng rút gọn sau:

<xsd:element name="[tên thuộc tính]" type="xsd:date|xsd:dateTime" [minOccurs="0|N"] [maxOccurs="1|N|unbounded"]/>

- Dòng 3 là khai báo kiểu của phần tử. Kiểu của phần tử được khai báo kế thừa từ kiểu xsd:date hoặc xsd:dateTime từ lược đồ XML;

- Thuộc tính minOccurs và maxOccurs được khai báo theo các hướng dẫn trong phụ lục này.

i. Quy tắc khai báo thuộc tính có kiểu giá trị là kiểu dữ liệu logic như sau:

<xsd:element name="[tên thuộc tính]"

type="xsd:boolean"

[minOccurs="0|N"] [maxOccurs="1|N|unbounded"]/>

k. Quy tắc khai báo thuộc tính có kiểu giá trị là kiểu dữ liệu nhị phân như sau:

<xsd:element name="[tên thuộc tính]" [minOccurs="0|N"] [maxOccurs="1|N|unbounded"]>

<xsd:complexType>

<xsd:simpleContent>

<xsd:extension base="xsd:base64Binary|xsd:hexBinary">

<xsd:attribute name="url" type="xsd:anyURI" use="optional"/>

<xsd:attribute name="mimeType" type="xsd:string" use="required"/>

<xsd:attribute name="role" type="xsd:string" use="optional"/>

<xsd:attribute name="length" type="xsd:positiveInteger" use="optional"/>

</xsd:extension>

</xsd:simpleContent>

</xsd:complexType>

</xsd:element>

- Dòng 4 là khai báo kiểu của phần tử. Kiểu của phần tử được khai báo kế thừa từ kiểu xsd:base64Binary hoặc xsd:hexBinary từ lược đồ XML.

- Từ dòng 5 đến dòng 8 là các khai báo tuỳ chọn chỉ ra địa chỉ tài nguyên (thuộc tính url), kiểu định dạng của tài nguyên được tham chiếu qua URL (thuộc tính mineType), (role), độ dài dữ liệu (thuộc tính length);

- Thuộc tính minOccurs và maxOccurs được khai báo theo các hướng dẫn trong phụ lục này.

l. Quy định khai báo thuộc tính có kiểu giá trị là kiểu dữ liệu không gian hình học như sau:

<xsd:element name="[tên thuộc tính]"

type="[tên kiểu dữ liệu không gian hình học]"

[minOccurs="0|N"] [maxOccurs="1|N|unbounded"]>

- Dòng 1 là khai báo phần tử XML để mã hóa thuộc tính, giá trị [tên thuộc tính] là tên của thuộc tính đối tượng cần mã hóa (thuộc tính name là bắt buộc trong khai báo một phần tử XML).

- Dòng 2 là khai báo kiểu của phần tử. Kiểu của phần tử là một trong số các kiểu dữ liệu hình học sau:

TT	Kiểu thuộc tính hình học trong lược đồ GML	Các kiểu dữ liệu hình học được phép sử dụng
1	gml:PointPropertyType
2	gml:CurvePropertyType	Các giá trị thuộc tính được phép sử dụng bao gồm: gml:LineString hoặc gml:Curve được cấu thành bởi các đoạn có kiểu gml:LineStringSegment
4	gml:SurfacePropertyType	Các kiểu giá trị được hỗ trợ bao gồm gml:Polygon hoặc gml:Surface được cấu thành bởi các mặt có kiểu là gml:PolygonPatch
5	gml:GeometryPropertyType	Các kiểu giá trị thuộc tính được phép sử dụng bao gồm gml:Point, gml:LineString, gml:Curve, gml:Polygon, gml:Surface, gml:MultiPoint, gml:MultiCurve, gml:MultiSurface
6	gml:MultiPointPropertyType
7	gml:MultiCurvePropertyType	Tương tự như kiểu gml:CurvePropertyType
8	gml:MultiSurfacePropertyType	Tương tự như kiểu gml:SurfacePropertyType
9	gml:MultiGeometryPropertyType	Tương tự như kiểu gml:GeometryPropertyType

Ngoài ra, các kiểu thuộc tính hình học phải tuân thủ các quy định bổ sung sau đây:

- Các tọa độ hình học được xác định bởi phần tử gml:pos đối với kiểu dữ liệu gml:Point và gml:posList đối với các kiểu dữ liệu hình học còn lại;

- Hệ quy chiếu tọa độ có thể có chiều không gian là 1, 2 hoặc 3

- Một đối tượng có thể có nhiều hơn một thuộc tính hình học

- Khi mã hóa một tập hợp các đối tượng, thông tin về hệ quy chiếu không gian (srsName) của thuộc tính gml:boundedBy và của các đối tượng hình học phải như nhau;

- Đối với các thuộc tính hình học dạng tập hợp gml:MultiPoint_PropertyType, gml:MultiCurvePropertyType, gml:MultiSurfacePropertyType và gml:MultiGeometryPropertyType sử dụng thuộc tính được liệt kê dưới đây để chỉ ra các kiểu đối tượng hình học thành phần:

TT	Kiểu thuộc tính hình học tập hợp	Thành phần chứa
1	gml:MultiPointPropertyType	gml:pointMember
2	gml:MultiCurvePropertyType	gml:curveMember
3	gml:MultiSurfacePropertyType	gml:surfaceMember
4	gml:MultiGeometryPropertyType	gml:geometryMember

m. Hệ quy chiếu tọa độ được khai báo qua giá trị của thuộc tính srsName như sau:

- Trong khai báo của thuộc tính gml:boundedBy khi định nghĩa một tập các đối tượng;

- Trong khai báo của thuộc tính gml:boundedBy khi định nghĩa một đối tượng;

- Trong khai báo của các kiểu dữ liệu hình học gml:Point, gml:LineString, gml:Curve, gml:Polygon, gml:Surface, gml:Geometry, gml:MultiPoint, gml:MultiCurve, gml:MultiSurface và gml:MultiGeometry

n. Quy tắc khai báo thuộc tính có kiểu giá trị là kiểu dữ liệu URI:

<xsd:element name="[tên thuộc tính]"

type="xsd:anyURI"

[minOccurs="0|N"] [maxOccurs="1|N|unbounded"]>

- Dòng 1 là khai báo phần tử XML, giá trị [tên thuộc tính] là tên của thuộc tính đối tượng cần mã hóa (thuộc tính name là bắt buộc trong khai báo một phần tử XML);

- Dòng 2 là khai báo kiểu của phần tử. Kiểu của phần tử là kiểu xsd:anyURI từ lược đồ XML.

o. Quy tắc khai báo thuộc tính có kiểu giá trị là kiểu tham chiếu đến một tài nguyên khác:

<xsd:element name="[tên thuộc tính]" type="gml:ReferenceType" minOccurs="0|N">

<xsd:annotation>

<xsd:appinfo source="urn:x-gml:targetElement"> [phần tử được tham chiếu]</xsd:appinfo>

</xsd:annotation>

</xsd:element>

- Dòng 1 là khai báo phần tử XML, giá trị [tên thuộc tính] là tên của thuộc tính đối tượng cần mã hóa (thuộc tính name là bắt buộc trong khai báo một phần tử XML). Kiểu của phần tử là kiểu gml:ReferenceType từ lược đồ GML;

- Dòng 2 đến 4 là khai báo địa chỉ của tài nguyên cần tham chiếu. Địa chỉ tài nguyên được xác định như sau:

+ Nếu tài nguyên cần tham chiếu đến nằm trong cùng tài liệu thì địa chỉ được xác định bởi giá trị của thuộc tính xlink:href có dạng #[giá trị của thuộc tính gml:id của đối tượng] (ví dụ xlink:href="#1013");

+ Nếu tài nguyên cần tham chiếu nằm trong một tài liệu khác thì địa chỉ của thuộc tính xlink:href được xác định thông qua địa chỉ URI của tài liệu và giá trị thuộc tính gml:id của đối tượng và có dạng xlink:href= [URI]#gml:id (ví dụ xlink:href = http://www.dosm.gov.vn/data/F-48-68-D.gml#1013).

p. Quy tắc khai báo thuộc tính có kiểu giá trị là một chuỗi ký tự từ một danh sách mã:

<xsd:element name="[tên thuộc tính]" [minOccurs="0|N"] [maxOccurs="1|N|unbounded"]>

<xsd:complexType>

<xsd:simpleContent>

<xsd:restriction base="gml:CodeType">

<xsd:attribute name="codeSpace" type="xsd:anyURI" [use="optional"]

default="…các uri…" | fixed="…các uri…"/>

</xsd:restriction>

</xsd:simpleContent>

</xsd:complexType>

</xsd:element>

- Dòng 2 đến 4 là khai báo kiểu của phần tử được kế thừa từ kiểu gml:CodeType từ lược đồ GML.

q. Quy tắc khai báo thuộc tính có kiểu giá trị là kiểu dữ liệu số thực:

<xsd:element name="[tên thuộc tính]" [minOccurs="0|N"] [maxOccurs="1|N|unbounded"]>

<xsd:simpleType>

<xsd:restriction base="xsd:double|xsd:decimal">

[<xsd:totalDigits value="N"/>]

[<xsd:fractionDigits value="N"/>]

</xsd:restriction>

</xsd:simpleType>

</xsd:element>

- Dòng 3 là khai báo kiểu của phần tử. Kiểu của phần tử được khai báo kế thừa từ kiểu xsd:double hoặc xsd:decimal từ lược đồ XML;

- Thuộc tính minOccurs và maxOccurs được khai báo theo các quy định trong hướng dẫn này;

- Nếu kiểu dữ liệu là xsd:decimal, số chữ số mà giá trị của thuộc tính có thể nhận được khai báo thông qua giá trị của thuộc tính totalDigits và số chữ số phần sau dấu phẩy được khai báo thông qua giá trị của thuộc tính fractionDigits.

Hoặc áp dụng mẫu khai báo dạng rút gọn sau:

<xsd:element name="[tên thuộc tính]" type="xsd:double" [minOccurs="0|N"] [maxOccurs="0|N"]/>

q. Quy tắc khai báo thuộc tính có kiểu là một kiểu thuộc tính tự định nghĩa:

<xsd:element name="[tên thuộc tính]"

type="[tên thuộc tính tự định nghĩa]Type"

[minOccurs="0|N"] [maxOccurs="1|N|unbounded"]>

- Dòng 3 là khai báo kiểu của phần tử, kiểu phần tử là một kiểu thuộc tính tự định nghĩa;

- Thuộc tính minOccurs và maxOccurs được khai báo theo các quy định trong hướng dẫn này.

r. Quy tắc khai báo kiểu thuộc tính tự định nghĩa:

<xsd:complexType name="[tên thuộc tính tự định nghĩa]Type">

<xsd:sequence>

<xsd:element ref="[tên phần tử tự định nghĩa]"/>

</xsd:sequence>

</xsd:complexType>

<xsd:element name="[tên phần tử tự định nghĩa]">

<xsd:complexType>

<xsd:sequence>

</xsd:sequence>

</xsd:complexType>

</xsd:element>

- Dòng 1 là khai kiểu phức XML, giá trị [tên phần tử tự định nghĩa] Type là tên của kiểu thuộc tính. Theo quy ước của GML tên của kiểu thuộc tính phải có hậu tố là PropertyType;

- Dòng 3 là khai báo một phần tử tham chiếu đến kiểu dữ liệu người dùng tự định nghĩa theo quy tắc object-property;

- Dòng 7 là khai báo một phần tử.

s. Quy tắc khai báo quan hệ kế thừa giữa hai kiểu đối tượng địa lý:

<xsd:element name="[tên kiểu đối tượng]"

type="[tiền tố:] [tên kiểu đối tượng]"

substitutionGroup=[tiền tố:]” [tên kiểu đối tượng cơ sở]”/>

<xsd:complexType name="[tên kiểu đối tượng]">

<xsd:complexContent>

<xsd:extension base="[prefix:]” [tên kiểu đối tượng cơ sở]”>

<xsd:sequence>

</xsd:sequence>

</xsd:extension>

</xsd:complexContent>

</xsd:complexType>

- Dòng 1 là khai báo phần tử toàn cục của kiểu đối tượng địa lý. Giá trị [tên kiểu đối tượng] là tên của kiểu đối tượng địa lý. Phần tử toàn cục có kiểu là [tên kiểu đối tượng] và có thể được thay thế bằng phần tử toàn cục của kiểu đối tượng địa lý cơ sở;

- Dòng 5 là khai báo kiểu đối tượng địa lý. Kiểu đối tượng địa lý được khai báo là một kiểu phức (complexType) kế thừa từ kiểu đối tượng địa lý cơ sở;

PHỤ LỤC SỐ XII

QUY TẮC CHUYỂN ĐỔI LƯỢC ĐỒ ỨNG DỤNG UML SANG LƯỢC ĐỒ ỨNG DỤNG GML
(ban hành kèm theo Quyết định số 05/2008/QĐ-BTNMT ngày 26 tháng 8 năm 2008 của Bộ trưởng Bộ Tài nguyên và Môi trường)

1. Các yêu cầu mã hóa

1.1. Lược đồ ứng dụng

Các quy tắc mã hóa được áp dụng cho các lược đồ ứng dụng được định nghĩa tuân theo các quy định trong quy chuẩn mô hình cấu trúc dữ liệu địa lý.

1.2. Bảng mã ký tự

Bảng mã ký tự UTF-8 được sử dụng là để mã hóa ký tự khi mã hóa thông tin địa lý bằng GML.

1.3. Siêu dữ liệu

Siêu dữ liệu được trao đổi thông tin qua định dạng XML. Lược đồ XML cho siêu dữ liệu địa lý được chuyển đổi theo các quy tắc mã hóa được quy định trong hướng dẫn này.

1.4. Mã xác định đối tượng

Cơ chế ID của GML được sử dụng để xác định mã nhận dạng duy nhất đối tượng địa lý

2. Cấu trúc dữ liệu đầu vào

Lược đồ ứng dụng UML được xây dựng tuân thủ yêu cầu của quy định này.

3. Cấu trúc dữ liệu đầu ra

Tài liệu lược đồ ứng dụng GML tuân thủ các yêu cầu được nêu tại điểm a, b của khoản này.

4. Các quy tắc chuyển đổi

4.1. Quy tắc chung

Quy tắc chuyển đổi quy định cách thức chuyển đổi lược đồ ứng dụng biểu diễn bằng UML theo các quy định trong quy chuẩn mô hình cấu trúc dữ liệu địa lý về lược đồ ứng dụng GML được mã hóa theo các mẫu được quy định trong phần 1 của mục này.

Các quy tắc mã hóa lược đồ được xây dựng dựa tên ý tưởng các định nghĩa lớp trong lược đồ ứng dụng biểu diễn bằng UML được ánh xạ thành các khai báo kiểu và khai báo phần tử trong lược đồ XML và như vậy các thể hiện của các lớp trong lược đồ ứng dụng (các đối tượng) có thể được ánh xạ tương ứng thành các phần tử trong tài liệu XML.

4.2. Quy tắc chuyển đổi gói UML có kiểu mẫu phân loại là <<Application schema>>

- Khi chuyển đổi một lược đồ UML, một gói có kiểu mẫu phân loại là <<Application schema>> được chuyển thành một tệp lược đồ XML (tệp XSD). Một và chỉ một tệp XSD cho một gói;

- Mặc định, tất cả các lược đồ ứng dụng biểu diễn bằng UML chỉ sử dụng một tên miền (namespace) XML chung. Một tên miền XML khác cho một gói và các gói con của nó có thể được bổ sung, song phải được khai báo trong lược đồ XML;

- Quan hệ phụ thuộc giữa các gói được ánh xạ tương ứng thành quan hệ nhập (import) hoặc gộp (include) giữa các lược đồ ứng dụng GML.

4.3. Quy tắc chuyển đổi lớp UML

a. Quy tắc chung

Các lớp có kiểu mẫu phân loại là <<Enumeration>>, <<CodeList>>, <<DataType>>, <<Abstract>>, <<Type>>, <<Union>>, <<Feature>>, <<BasicType>> sẽ được ánh xạ tương ứng sang lược đồ GML. Tất cả các lớp có kiểu mẫu phân loại không thuộc danh sách này sẽ không được xét đến trong quá trình chuyển đổi.

Tất cả các lớp sẽ được ánh xạ thành các khai báo kiểu. Trong đó tên kiểu có hậu tố Type.

Ánh xạ các kiểu dữ liệu nguyên thủy định nghĩa trong quy chuẩn mô hình cấu trúc dữ liệu thành phần các kiểu dữ liệu nguyên thủy trong lược đồ ứng dụng GML:

STT	Kiểu dữ liệu trong lược đồ ứng dụng UML	Kiểu dữ liệu trong lược đồ ứng dụng GML
1	CharacterString	xsd:string
2	Integer	xsd:integer
3	Real	xsd:double
4	Decimal	xsd:double
5	Number	xsd:double
6	Date	sd:date
7	Time	xsd:time
8	DateTime	xsd:dateTime
9	Boolean	xsd:boolean
10	Length	gml:LengthType
11	Distance	gml:LengthType
12	Angle	gml:AngleType
13	Measure	gml:MeasureType
14	Sign	gml:SignType
15	UnitOfMeasure	gml:UnitOfMeasureType

b. Quy tắc ánh xạ lớp định nghĩa kiểu dữ liệu:

- Lớp có kiểu mẫu phân loại là <<DataType>> trong lược đồ ứng dụng UML được chuyển tương ứng thành một kiểu dữ liệu tự định nghĩa trong lược đồ ứng dụng GML;

- Áp dụng mẫu mã hóa kiểu dữ liệu tự định nghĩa để khai báo trong lược đồ ứng dụng GML;

- Áp dụng các mẫu mã hóa thuộc tính để khai báo các thuộc tính của kiểu dữ liệu tự định nghĩa trong lược đồ ứng dụng GML.

c. Quy tắc ánh xạ lớp định nghĩa kiểu đối tượng địa lý:

- Lớp có kiểu mẫu phân loại là <<FeatureType>> trong lược đồ ứng dụng UML được chuyển tương ứng thành khai báo kiểu đối tượng địa lý trong lược đồ GML;

- Áp dụng mẫu mã hóa kiểu đối tượng địa lý để khai báo kiểu dữ liệu địa lý trong lược đồ ứng dụng GML;

- Tên của kiểu đối tượng địa lý được sử dụng trong khai báo là tên lớp UML.

d. Quy tắc ánh xạ lớp định nghĩa kiểu dữ liệu liệt kê:

Lớp có kiểu mẫu phân loại là <<Enumeration>> trong lược đồ ứng dụng UML được chuyển tương ứng thành khai báo kiểu dữ liệu đơn (simpleType) trong lược đồ ứng dụng GML.

e. Quy tắc ánh xạ lớp định nghĩa danh sách mã:

Lớp có kiểu mẫu phân loại là <<Enumeration>> trong lược đồ ứng dụng UML được chuyển tương ứng thành khai báo kiểu dữ liệu phức kế thừa kiểu gml:CodeType của GML

g. Quy tắc ánh xạ lớp định nghĩa kiểu dữ liệu tập hợp:

- Lớp có kiểu mẫu phân loại là <<Union>> trong lược đồ ứng dụng UML được chuyển tương ứng thành khai báo kiểu dữ liệu phức trong lược đồ ứng dụng GML;

- Áp dụng mẫu mã hóa kiểu dữ liệu tự định nghĩa để khai báo kiểu dữ liệu tự định nghĩa trong lược đồ ứng dụng GML

h. Quy tắc ánh xạ thuộc tính và vai trò quan hệ trong quan hệ liên kết:

Thuộc tính của lớp UML hoặc vai trò trong quan hệ liên kết được chuyển đổi tương ứng thành khai báo thuộc tính trong khai báo kiểu dữ liệu hoặc kiểu đối tượng địa lý trong lược đồ ứng dụng GML.

Số phần thể hiện của thuộc tính được chuyển đổi thành giá trị của cặp thuộc tính minOccurs và maxOccurs khi khai báo phần tử XML. Nếu số thể hiện là số nguyên thì chuyển tương ứng, n được chuyển thành giá trị xml unbounded.

i. Quy tắc ánh xạ kiểu dữ liệu không gian:

STT	Kiểu trong lược đồ ứng dụng UML	Kiểu lược đồ ứng dụng GML	Phần tử thay thế trong GML
1	GM_Object	gml:GeometryPropertyType	gml:_Geometry
2	GM_Primitive	gml:GeometricPrimitivePropertyType	gml:_GeometricPrimitive
3	GM_Position	gml:geometricPositionGroup
4	GM_PointArray	gml:geometricPositionListGroup
5	GM_Point	gml:PointPropertyType	gml:Point
6	GM_Curve	gml:CurvePropertyType	gml:_Curve
7	GM_Surface	gml:SurfacePropertyType	gml:_Surface
8	GM_CompositeCurve	gml:CompositeCurveType	gml:CompositeCurve
9	GM_Complex	gml:GeometricComplexPropertyType	gml:GeometricComplex
10	GM_Aggregate	gml:MultiGeometryPropertyType	gml:MultiGeometry
11	GM_MultiPoint	gml:MultiPointPropertyType	gml:MultiPoint
12	GM_MultiCurve	gml:MultiCurvePropertyType	gml:MultiCurve
13	GM_MultiSurface	gml:MultiSurfacePropertyType	gml:MultiSurface
14	TP_Node	gml:DirecterNodePropertyType	gml:DirecterNode
15	TP_Edge	gml:DirecterEdgePropertyType	gml:DirecterEdge
16	TP_Face	gml:DirecterFacePropertyType	gml:DirecterFace
17	TP_DirecterNode	gml:DirecterNodePropertyType	gml:DirecterNode
18	TP_DirecterEdge	gml:DirecterEdgePropertyType	gml:DirecterEdge
19	TP_DirecterFace	gml:DirecterFacePropertyType	gml:DirecterFace
20	TP_Complex	gml:TopoComplexMemberType	gml:TopoComplex

k. Quy tắc ánh xạ kiểu dữ liệu thời gian:

STT	Kiểu trong lược đồ ứng dụng UML	Kiểu trong lược đồ ứng dụng GML	Phần tử thay thế trong GML
1	TM_Instant	gml:TimeInstantPropertyType	gml:TimeInstant
2	TM_Period	gml:TimePeriodPropertyType	gml:TimePeriod
3	TM_Node	gml:TimeNodePropertyType	gml:TimeNode
4	TM_Edge	gml:TimeEdgePropertyType	gml:TimeEdge

l. Quy tắc ánh xạ quan hệ kế thừa và lớp trừu tượng

Áp dụng mẫu mã hóa quan hệ kế thừa để ánh xạ quan hệ kế thừa giữa hai lớp trong lược đồ ứng dụng UML để khai báo một kiểu dữ liệu tự định nghĩa hoặc một kiểu đối tượng địa lý kế thừa từ một kiểu dữ liệu hoặc một kiểu đối tượng địa lý khác.

Văn bản liên quan cùng nội dung

Văn bản liên quan hiệu lực

HIỆU LỰC VĂN BẢN

Quyết định 05/2008/QĐ-BTNMT sửa đổi Quy định áp dụng chuẩn thông tin địa lý cơ sở quốc gia kèm theo

Số hiệu: 05/2008/QĐ-BTNMT
Loại văn bản: Quyết định
Ngày ban hành: 26/08/2008
Nơi ban hành: Bộ Tài nguyên và Môi trường
Người ký: Nguyễn Văn Đức
Ngày công báo: Đang cập nhật
Số công báo: Từ số 513 đến số 514
Ngày hiệu lực: 28/09/2008
Ngày hết hiệu lực: 04/05/2012
Tình trạng hiệu lực: Hết hiệu lực

Tải văn bản

Chính sách bảo mật Thỏa ước sử dụng Hướng dẫn sử dụng

Đơn vị chủ quản: Công ty cổ phần tư vấn đầu tư và ứng dụng công nghệ 4.0.
Chịu trách nhiệm chính: Bà Phạm Hoài Thương.
Giấy chứng nhận ĐKDN số: 0108234370, do Sở Kế hoạch và Đầu tư thành phố Hà Nội cấp ngày 18/04/2018.
Địa chỉ: Dương Hà, Gia Lâm, Hà Nội - VPGD: C2 Vincom, 119 Trần Duy Hưng, Trung Hòa, Cầu Giấy, Hà Nội.
Điện thoại: 024.6294.9155 - Hotline: 0984.988.691 - Email: info@hethongphapluat.com

Youtube Facebook Twitter

Quyết định 05/2008/QĐ-BTNMT sửa đổi Quy định áp dụng chuẩn thông tin địa lý cơ sở quốc gia kèm theo

TRA CỨU THUẬT NGỮ PHÁP LÝ
