TIÊU CHUẨN XÂY DỰNG

TCXD 178 : 1986

VẬT LIỆU CHỊU LỬA – PHƯƠNG PHÁP XÁC ĐỊNH ĐỘ HÚT NƯỚC,ĐỘ XỐP VÀ KHỐI LƯỢNG THỂ TÍCH
Refractory materials - Method for determination of water absorption volume mass

Tiêu chuẩn này ban hành để thay thế cho TCVN 178: 1965

Tiêu chuẩn này quy định phương pháp xác định độ hút nước, độ xốp và khối lượng thể tích cho các loại sản phẩm và nguyên liệu chịu lửa.

1. Thiết bị thử

Tủ sấy;

Cân kĩ thuật có độ chính xác 0,1;

Bình đun sôi;

Cân thủy tĩnh

Bình hút ẩm;

Thiết bị chân không.

2. Chuẩn bị mẫn thử

2.1. Mẫu thử lấy từ mẫu ban đầu có thể tích l00 - 200cm3 theo các quy định sau.

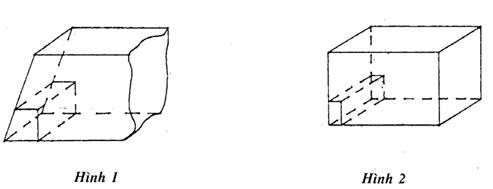

2.2.1 Đối với sản phẩm hình lăng trụ thì cắt mẫu hình lăng trụ bất cứ ở góc nào của đáy sản phẩm. Chiều cao của mẫu thừ là chiều dày của sản phẩm (đối với sản phẩm có chiều dày lớn hơn 80mm, thì chiều cao mẫu thử lấy bằng 80mm). Nếu sản phẩm là lăng trụ thẳng lập phương thì mặt cắt vuông góc với chiều cao phải là hình vuông (hình 1). Nếu sản phẩm có góc nhọn hoặc tù ở 2 mặt đáy thì mặt cắt vuông góc với chiều cao có thể là hình thang (hình 2).

Mẫu thử phải có 3 mặt là mặt ngoài của sản phẩm.

2.2.2 Đối với sản phẩm hình trụ hay hình cầu thì phải cắt mẫu thử dọc theo trụ xoáy của sản phẩm, chiều dài cắt theo chiều trục xoay là chiều cao mẫu thử, còn chiều rộng và cao hoặc dày và cao có thể lấy bằng nhau.

Nếu là sản phẩm dài thì phải cắt đoạn giữa, nếu là sản phẩm đặc thì phải từ nguyên vỏ ngoài không bị hư hỏng, nếu là sản phẩm rỗng như ống thì phải giữ cả vỏ ngoài và không bị hư hỏng.

2.2.3 Đối với nguyên liệu và bán thành phẩm thì lấy búa đẽo thành mẫu có thể tích khoảng 100- 200cm³. Hình dáng không quy định, nhưng không được có vết nứt và lồi lõm.

2.3. Dùng bàn chải quét sạch những hạt bụi bám trên mẫu.

2.4. Mẫu thử được sấy khô đen khối lượng không đổi ở nhiệt độ 105⁰C – 110⁰C

Khối lượng không đổi là khối lượng mà hiệu số giữa hai lần cân kế tiếp nhau không lớn hơn 0,l% khối lượng mẫu, khi thời gian sấy giữa hai lần cân kế tiếp đó không ít hơn 1 giờ.

Đối với sản phẩm mới ra lò thì không cần phải sấy.

2.5. Sau khi sấy mẫu, làm nguội trong bình hút ẩm đến nhiệt độ phòng rồi cân ngay khối lượng mẫu (ml) bằng cân kĩ thuật có độ chính xác 0,1g:

3. Tiến hành thử

3.1. Mẫu thử sau khi đã chuẩn bị theo điều 2.5 được ngâm trong nước hoặc dầu hoả để mẫu ngấm đầy chắt lỏng vào các lỗ hở theo 1 trong 2 phương pháp sau:

- Phương pháp đun sôi

- Phương pháp hút chân không.

Nếu vật liệu có tác dụng với nước ở nhiệt độ thường thì cho ngấm dầu hỏa trong chân không. Nếu vật liệu có tác dụng với nước sôi thì chỉ cho ngâm nước hay dầu hoả trong chân không. Thời gian ngâm nước và cân mẫu loại mẫu này không lâu hơn 20 phút.

3.2. Mẫu thử được đặt trên tấm lưới để ở đáy bình và đun sôi để nước ngấm vào lỗ hở trong 3 giờ. Sau đó làm nguội trong nước không ít hơn l giờ. Mức nước trong bình phải ngập mẫu thử 2 - 3cm.

Khi mẫu thử đã nguội, đem cân mẫu trong không khí (m²) trong chất lỏng (m³)

3.3. Trước khi cân mẫu trong không khí, lấy mẫu ra khỏi bình nước, dùng khăn ướt thấm nước còn lại đọng ở mặt ngoài mẫu thử (không được ấn lên mặt mẫu thử).

3.4. Cân thủy tĩnh mẫu thử bằng cách thay đĩa cân trái của cân kĩ thuật bằng một lưới đồng thưa để đặt mẫu thử, trên treo một đĩa cân nhỏ. Lưới đồng nhúng ngập trong cốc nước có ống chảy tràn để giữ mức nước cố định (hình 3).

3.5. Khi dùng p
